Номер по Госреестру СИ: 61420-15
61420-15 Газоанализатор - рабочий эталон 1-го разряда
(Ultramat 6Е - CO-2)
Назначение средства измерений:
Газоанализатор Ultramat 6E - CO - 2 - рабочий эталон 1-го разряда предназначен для измерения объемной доли оксида углерода в бинарных газовых смесях состава оксид углерода/азот (воздух), оксид углерода/гелий и оксид углерода/аргон в баллонах под давлением.
Внешний вид.
Газоанализатор - рабочий эталон 1-го разряда
Рисунок № 1
Общие сведения
Дата публикации - 11.04.2022
Срок свидетельства -
Номер записи -
ID в реестре СИ - 374823
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, Ultramat 6E, SIEMENS,
Производитель
Изготовитель - Фирма "Siemens AG", подразделение "Siemens SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 972 дн.
Приказы РСТ, где упоминается данный тип СИ
№1012 от 2015.09.01 Об утверждении типов средств измерений
Наличие аналогов СИ: Газоанализатор - рабочий эталон 1-го разряда (Ultramat 6Е - CO-2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Siemens AG", подразделение "Siemens SAS"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50718-12 04.07.2027 |
Газоанализаторы лазерные, SITRANS SL Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61414-15 |
Газоанализатор - рабочий эталон 1-го разряда, Ultramat 6Е - CH4-1 Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61416-15 |
Газоанализатор - рабочий эталон 1-го разряда, Ultramat 6Е - CH4-2 Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61417-15 |
Газоанализатор - рабочий эталон 1-го разряда, Ultramat 6Е - C3H8 Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61418-15 |
Газоанализатор - рабочий эталон 1-го разряда, Ultramat 6Е - CO-1 Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61420-15 |
Газоанализатор - рабочий эталон 1-го разряда, Ultramat 6Е - CO-2 Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61421-15 |
Газоанализатор - рабочий эталон 1-го разряда, Ultramat 6Е - CH4-3 Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
Кто поверяет Газоанализатор - рабочий эталон 1-го разряда (Ultramat 6Е - CO-2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Газоанализатор - рабочий эталон 1-го разряда (Ultramat 6Е - CO-2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Газоанализатор поставляется с установленным встроенным программным обеспечением, которое в соответствии с разработанным алгоритмом выполняет сбор и обработку результатов измерений, обеспечивает их отображение на пользовательском дисплее и передачу по интерфейсам связи.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
«Ultramat 6 Е» |
|
Номер версии (идентификационный номер) ПО |
V4.8.3 E |
|
Цифровой идентификатор ПО |
недоступен |
|
Другие идентификационные данные, если имеются |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится:- типографским способом на титульный лист руководства по эксплуатации и паспорта;
- в виде таблички на лицевую панель газоанализатора
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе РЭ 154-1-22-МИ1 «Методика измерений объемной доли пропана, метана и оксида углерода с помощью газоанализаторов Ultramat 6E - С3Н8, Ultramat 6E - CH4, Ultramat 6E - CO, входящих в состав рабочего эталона 1-го разряда РЭ 154-22-2015, в стандартных образцах состава газовых смесей в баллонах под давлением».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализатору Ultramat 6Е-СО-2-рабочий эталон 1-го разряда:-
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
-
2 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
-
3 Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу МП-242-1908-2015 «Газоанализатор Ultramat 6E - CO-2-рабочий эталон 1-го разряда. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «20» мая 2015 г.
Основные средства поверки:
Газовые смеси-эталоны сравнения в баллонах под давлением состава оксид углерода/азот (воздух), оксид углерода/аргон, оксид углерода/гелий в соответствии с ГОСТ 8.578-2008.
Заявитель
Открытое акционерное общество «Линде Газ Рус»Адрес: 143900, Московская область, г. Балашиха, ул. Белякова, д.1А
Тел./факс: +7 (495) 777-70-47
E-mail: ru-info@linde.com
Web: www.linde-gas.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
E-mail: info@vniim.ru
Web: www.vniim.ru
Газоанализатор Ultramat 6E - CO - 2 - рабочий эталон 1-го разряда, (далее -газоанализатор) создан на базе газоанализатора Ultramat 6E, внесенного в Госреестр СИ под № 24802-11. Метрологические характеристики газоанализатора улучшены за счет его индивидуальной градуировки по газовым смесям — эталонам сравнения.
Принцип действия газоанализатора - инфракрасный, основанный на избирательном поглощении молекулами определяемого компонента инфракрасного излучения в диапазоне длин волн от 2 до 9 мкм.
Результаты измерений объемной доли оксида углерода отображаются на дисплее.
Внешний вид газоанализатора представлен на рисунке 1.
Место пломбирования

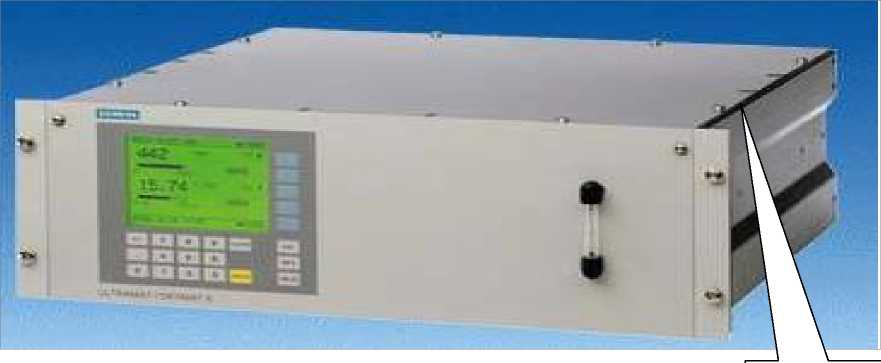

Рисунок 1 - Газоанализатор Ultramat 6E - CO - 2 - рабочий эталон 1-го разряда, внешний вид.
Таблица 3
|
Обозначение |
Наименование |
Количество |
|
Газоанализатор Ultramat 6E - CO-2 - рабочий эталон 1-го разряда |
Газоанализатор Ultramat |
1 шт. |
|
Руководство по эксплуатации |
1 экз. | |
|
МП-242-1908-2015 |
Методика поверки |
1 экз. |
|
Комплект принадлежностей |
1 компл. | |
|
Паспорт |
1 экз. |
1) Диапазоны измерений объемной доли оксида углерода и пределы допускаемой
относительной погрешности газоанализатора указаны в таблице 2.
Таблица 2
|
Компонентный состав |
Диапазон показаний объемной доли, % |
Диапазон измерений объемной доли, % |
Пределы допускаемой относительной погрешности, d0, % |
|
СОМ (He, Ar) |
от 0 до 0,5 |
от 0,3 до 0,5 |
± 1,5 |
|
от 0 до 5,0 |
св. 0,5 до 5,0 |
± 1,3 | |
|
от 0 до 10,0 |
св. 5,0 до 10,0 |
± 1,0 | |
|
СОМ (He, Ar) от 0 до 100 |
cb. 10 до 20 |
± 0,6 | |
|
св. 20 до 70 |
± 0,4 | ||
|
св.70 до 97 |
± 0,1 | ||
|
св. 97 до 99,5 |
± 0,05 | ||
|
СО/воздух |
от 0 до 0,5 |
от 0,3 до 0,5 |
± 1,5 |
|
от 0 до 5,0 |
св. 0,5 до 5,0 |
± 1,3 | |
|
от 0 до 10,0 |
св. 5,0 до 5,5 |
± 1,0 | |
2) Предел допускаемой вариации показаний газоанализатора равен 0,5 в долях от пределов
допускаемой относительной погрешности.
|
3) |
Время прогрева, мин, не более |
120 |
|
4) |
Напряжение питания от сети переменного тока частотой (50±1) Гц, В: |
(230 ± 23) |
|
5) |
Потребляемая электрическая мощность, В^ А, не более: |
70 |
|
6) |
Габаритные размеры, мм, не более: | |
|
высота |
177 | |
|
ширина |
483 | |
|
длина |
378 | |
|
7) |
Масса, кг, не более: |
21 |
|
8) |
Средний срок службы, лет |
10 |
