Сведения о средстве измерений: 61657-15 Модули измерительные высоковольтные

Номер по Госреестру СИ: 61657-15
61657-15 Модули измерительные высоковольтные
(UMA 2050, UMA 2051)

Назначение средства измерений:
Модули измерительные высоковольтные UMA 2050, UMA 2051 (далее - модули) предназначены для измерений напряжения переменного и постоянного тока.

сертификация программного обеспечения
Внешний вид. Модули измерительные высоковольтные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Модули измерительные высоковольтные
Рисунок № 1

Общие сведения

Дата публикации - 11.04.2022
Срок свидетельства - 15.09.2021
Номер записи -
ID в реестре СИ - 375073
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, UMA 2051, UMA 2050, UMA 2051,

Производитель

Изготовитель - Фирма "ZODIAC DATA SYSTEMS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.

Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.

По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.

Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.

Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 159
Выдано извещений - 0
Кол-во периодических поверок - 135
Кол-во средств измерений - 48
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 535 дн.

Приказы РСТ, где упоминается данный тип СИ

№1096 от 2015.09.15 Об утверждении типов средств измерений

№171 от 2023.01.27 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Модули измерительные высоковольтные (UMA 2050, UMA 2051)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "ZODIAC DATA SYSTEMS"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
61592-15
11.09.2021
Модули измерительные, XMA SCN
Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ )
ОТ
МП
2 года
61657-15
15.09.2021
Модули измерительные высоковольтные, UMA 2050, UMA 2051
Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ )
ОТ
МП
2 года
61658-15
15.09.2021
Модули измерительные, XMA CAA
Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ )
ОТ
МП
2 года
61659-15
15.09.2021
Модули измерительные, UMA2210 - S/A/P
Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ )
ОТ
МП
2 года
61660-15
15.09.2021
Блоки базовые, XMA
Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ )
ОТ
МП
2 года
61661-15
15.09.2021
Модули измерительные, UMA 2015, XMA ANA
Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ )
ОТ
МП
2 года
61662-15
15.09.2021
Блоки базовые, UMA07B
Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ )
ОТ
МП
2 года

Кто поверяет Модули измерительные высоковольтные (UMA 2050, UMA 2051)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)
РСТ
  • Нет модификации
  • 7 7 0 0 7 7 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • UMA 2051
  • 135 0 135 0 63 0 63
    ФГУП «ВНИИФТРИ»
    (RA.RU.311478)
  • UMA 2050, UMA 2051
  • 17 0 0 0 0 0 0

    Стоимость поверки Модули измерительные высоковольтные (UMA 2050, UMA 2051)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    2200 2200

    Программное обеспечение

    Программное обеспечение (далее - ПО) состоит из программы управления и настройки «MCC» и программы пользователя «Advantys», устанавливаемых на внешнюю ПЭВМ, и встроенного ПО модуля.

    ПО «MCC» предназначено для управления работой модуля, системы в целом и отображения измерительной информации. ПО «Advantys» предназначено для отображения измерительной информации.

    ПО «MCC» и «Advantys» идентифицируются на экране внешней ПЭВМ при установке модуля в блок базовый, включении питания и запуске приложения.

    Встроенное ПО идентифицируется при установке модуля в блок базовый, включении питания. Наименование модуля включает информацию о версии прошивки.

    Производителем не предусмотрен иной способ идентификации встроенного ПО.

    Метрологически значимая часть ПО «MCC» и «Advantys» и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.

    Метрологически значимая часть встроенного ПО записана на микросхемах, которые конструктивно защищены от несанкционированного доступа.

    Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

    Таблица 1

    Идентификационные данные (признаки)

    Значение

    Программа управления и настройки

    Идентификационное наименование ПО

    UMA 2050, UMA 2051

    Номер версии (идентификационный номер) ПО

    -

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    -

    Алгоритм вычисления идентификатора ПО

    -

    Программа пользователя

    Идентификационное наименование ПО

    UMA 2050, UMA 2051

    Номер версии (идентификационный номер) ПО

    -

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    -

    Алгоритм вычисления идентификатора ПО

    -

    Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа наносится на корпус модуля в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к модулям измерительным высоковольтным UMA 2050, UMA 2051

    Техническая документация фирмы-изготовителя.

    Поверка

    Поверка

    осуществляется по документу 651-15-20 МП «Инструкция. Модули измерительные высоковольтные UMA 2050, UMA 2051. Методика поверки», утвержденному первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 19.01.2015 г.

    Основные средства поверки:

    • - калибратор универсальный 9100 (рег. № 25985-09), диапазон воспроизведения напряжения переменного тока от 0 до 320 В, диапазон частот от 10,0 до 3403 Гц, пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока ± (0,0005^ ивых + 19,2 мВ), где ивых - измеренное значение напряжения переменного тока, В; диапазон воспроизведения напряжения постоянного тока от 0 до 320 В, пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока ± (0,000065^ ивых + 4,48 мВ), где ивых - измеренное значение напряжения постоянного тока, В.


    Изготовитель


    Фирма «ZODIAC DATA SYSTEMS», Франция.
    Адрес: Les Ulis 5, Avenue des Andes, CS 9010191978 COURTABOEUF CEDEX, France.
    риложение к свидетельству №_____________ Лист № 4
    б утверждении типа средств измерений                               Всего листов 4

    Заявитель


    Публичное акционерное общество «Корпорация «Иркут» Юридический адрес: 125315, г. Москва, ул. Ленинградский проспект, д. 68. Телефон: +7 (495) 777-21-01; Факс: +7 (495) 221-36-39

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
    Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.
    Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево. Телефон: +7(495) 526-63-00, Факс: +7(495) 526-63-00
    E-Mail: office@vniiftri,ru

    Конструктивно модуль представляет собой плату, монтируемую в корпус блока сбора данных UMA07B. Модуль способен измерять значения по 6 каналам высокого напряжения и по 6 каналам низкого напряжения одновременно.

    Принцип работы модулей основан на аналого-цифровом преобразовании входного сигнала.

    Поступающий от датчика сигнал поступает на дифференциальный усилитель с регулируемым коэффициентом усиления и смещением уровня напряжения. С выхода усилителя сигнал попадает через низкочастотный фильтр на вход аналого-цифрового преобразователя. Значение частоты дискретизации составляет 100 кГц. Затем отсчеты подаются в сигнальный процессор, осуществляющий обработку информации. Процессор осуществляет операции расчета максимального и минимального значений напряжения, расчета среднего значения напряжения, а также мощности входного сигнала. Параметры цифрового процессора задаются при настройке модуля.

    Далее отсчеты поступают на высокоскоростной интерфейс обмена информацией по шине данных.

    Модуль UMA 2051 аналогичен модулю UMA2050, однако обладает более мощным генератором FPGA, служащим для создания исходящего сигнала F(t).

    Модуль UMA 2051, с 2-х слотным модульным корпусом, одновременно выполняет следующие расчеты на всех каналах:

    • - минимальное и максимальное значения напряжения

    • - среднеквадратичное напряжение

    • - мощность (на двух соседних каналах)

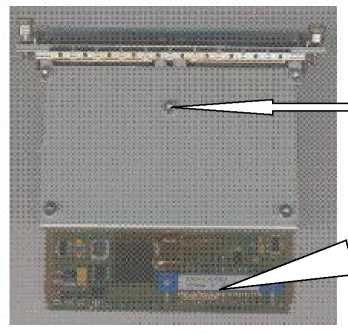

    Внешний вид модулей, место пломбировки и место нанесения знака утверждения типа представлены на рисунке 1.

    Внешний вид. Модули измерительные высоковольтные (UMA 2050, UMA 2051), http://oei-analitika.ru

    Рисунок 1 - Внешний вид модулей, место пломбировки и место нанесения знака утверждения типа

    место пломбировки

    место нанесения знака

    утверждения типа


    Комплект поставки модулей включает:

    • - модуль измерительный высоковольтный UMA 2050, UMA 2051 (по заказу) - 1 шт.;

    • - паспорт - 1 экз.;

    • - руководство по эксплуатации - 1 экз.;

    • - методика поверки - 1 экз.


    Основные метрологические и технические характеристики модулей приведены в таблице 2.

    Таблица 2

    Наименование параметра

    Значение

    Число каналов:

    - высокого напряжения

    6

    - низкого напряжения

    6

    Поддиапазоны измерений напряжения постоянного тока, В

    ± 30

    ± 300

    Пределы допускаемой погрешности измерений напряжения постоянного тока, приведенной к диапазону измерений, %

    ± 1

    Наименование параметра

    Значение

    Поддиапазон измерений действующего значения напряжения переменного тока в диапазоне частот от 200 Гц до 1 кГц, В

    от 0 до 5 от 0 до 200

    Поддиапазоны измерений амплитуды переменного тока в диапазоне частот от 200 Гц до 1 кГц, В

    от 0 до 30

    от 0 до 300

    Пределы допускаемой погрешности измерений напряжения переменного тока, приведенной к верхней границе поддиапазона, %

    ± 0,5

    Входное сопротивление, кОм, не менее

    200

    Г абаритные размеры (ширина х глубина х длина), мм, не более

    128 х 118 х 40,6

    Масса, г, не более

    328

    Потребляемая мощность, Вт, не более

    1
