Номер по Госреестру СИ: 61659-15
61659-15 Модули измерительные
(UMA2210 - S/A/P)
Назначение средства измерений:
Модули измерительные UMA2210 - S/A/P (далее - модули) предназначены для измерения частоты и периодов сигналов в электрических цепях переменного тока.
Внешний вид.
Модули измерительные
Рисунок № 1
Общие сведения
Дата публикации - 11.04.2022
Срок свидетельства - 15.09.2021
Номер записи -
ID в реестре СИ - 375075
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
UMA2210 - S/A/P, UMA2210 - S,
Производитель
Изготовитель - Фирма "ZODIAC DATA SYSTEMS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Статистика
Кол-во поверок - 34
Выдано извещений - 0
Кол-во периодических поверок - 29
Кол-во средств измерений - 18
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1096 от 2015.09.15 Об утверждении типов средств измерений
Наличие аналогов СИ: Модули измерительные (UMA2210 - S/A/P)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
61659-15 Модули измерительные (UMA2210 - S/A/P) Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ ) |
46517-11 Комплексы измерительные магистрально-модульные (MIC-M) ООО "НПП "Мера" (РОССИЯ г.Мытищи) |
Все средства измерений ООО "НПП "Мера"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
61592-15 11.09.2021 |
Модули измерительные, XMA SCN Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61657-15 15.09.2021 |
Модули измерительные высоковольтные, UMA 2050, UMA 2051 Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61658-15 15.09.2021 |
Модули измерительные, XMA CAA Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61659-15 15.09.2021 |
Модули измерительные, UMA2210 - S/A/P Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61660-15 15.09.2021 |
Блоки базовые, XMA Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61661-15 15.09.2021 |
Модули измерительные, UMA 2015, XMA ANA Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61662-15 15.09.2021 |
Блоки базовые, UMA07B Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Кто поверяет Комплексы измерительные магистрально-модульные (MIC-M)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 29 | 0 | 29 | 0 | 11 | 0 | 11 | ||
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 5 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Комплексы измерительные магистрально-модульные (MIC-M)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
2200 | 2200 |
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из программы управления и настройки «MCC» и программы пользователя «Advantys», устанавливаемых на внешнюю ПЭВМ и встроенного ПО модуля.
ПО «MCC» предназначено для управления работой модуля, системы в целом и отображения измерительной информации. ПО «Advantys» предназначено для отображения измерительной информации.
ПО «MCC» и «Advantys» идентифицируются на экране внешней ПЭВМ при установке модуля в блок базовый, включении питания и запуске приложения.
Встроенное ПО идентифицируется при установке модуля в блок базовый, включении питания. Наименование модуля включает информацию о версии прошивки.
Производителем не предусмотрен иной способ идентификации встроенного ПО.
Метрологически значимая часть ПО «MCC» и «Advantys» и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Метрологически значимая часть встроенного ПО записана на микросхемах, которые конструктивно защищены от несанкционированного доступа.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UMA2210 - S/A/P |
|
Номер версии (идентификационный номер) ПО |
- |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Алгоритм вычисления идентификатора ПО |
- |
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус модуля в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям измерительным UMA2210 - S/A/PТехническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу «Инструкция. Модули измерительные UMA2210 - S/A/P. Методика поверки 651-15-16 МП», утвержденному первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 19.01.2015 г.
Основное средства поверки:
-
- Калибратор универсальный 9100 (с опцией 100) (рег. № 25985-09), диапазон воспроизведения сигнала с частотой от 0,5 Гц до 10 МГц, с погрешностью ± (O^IO^Febo), где К-:,- - частота сигнала, Гц.
Изготовитель
Фирма «ZODIAC DATA SYSTEMS», Франция.
Адрес: Les Ulis 5, Avenue des Andes, CS 9010191978 COURTABOEUF CEDEX, France.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево. Телефон: +7(495) 526-63-00, Факс: +7(495) 526-63-00
E-Mail: office@vniiftri.ru
Конструктивно модули представляют собой печатную плату, с установленными на ней радиоэлектронными компонентами.
На модуле установлены два разъема. На верхней панели модуля установлен разъем для подключения внешних датчиков, на противоположной стороне модуля установлен разъем для подключения модуля к блоку базовому.
Принцип действия основан на преобразовании измеряемых значений в цифровой код при помощи АЦП.
Модуль UMA2210-S/A/P отслеживает уровень каждого из 32 однополярных
дискретных входных каналов. Каждому каналу соответствует 32-битный счетчик.
Модули UMA2210-S/A/P применяются совместно с блоком базовым UMA07B.

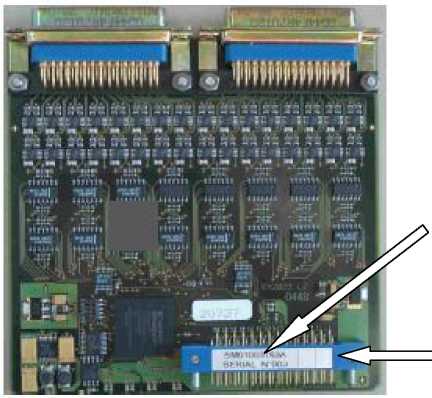

Внешний вид модуля, с указанием мест нанесения знака утверждения типа и пломбировки, приведен на рисунке 1.
место нанесения знака утверждения типа
] место пломбировки
Рисунок 1 - Внешний вид модуля UMA2210-S/A/P
Комплект поставки модулей включает:
-
- модуль UMA2210 - S/A/P - 1 шт.;
-
- руководство по эксплуатации - 1 экз.;
-
- паспорт - 1 экз.;
-
- методика поверки - 1 экз.
Основные метрологические и технические характеристики модулей приведены в
таблице 2.
Таблица 2
|
Наименование характеристики |
Значение величины |
|
UMA2210 - S/A/P | |
|
Количество каналов |
32 |
|
Диапазон измерений частоты сигналов, кГц |
от 0,001 до 100 |
|
Максимальная амплитуда входного сигнала, В |
40 |
|
Входное сопротивление, кОм, не менее |
160 |
|
Г абаритные размеры (ширина х глубина х длина), мм, не более |
109х112х20,3 |
|
Потребляемая мощность, Вт, не более |
2,8 |
|
Масса, г, не более |
106 |
|
Разрешение по частоте, Гц |
1 |
|
Диапазон измерения периода сигналов, с |
от 0,00001 до 400 |
|
Разрешение измерений периода, нс |
2 |
|
Максимальная амплитуда входного сигнала, В |
100 |
|
Пределы допускаемой относительной погрешности измерения частоты и периода, % |
± 0,1 |
|
Диапазон значений счетчика |
232 = 4294967296 |
Условия эксплуатации модулей приведены в таблице 3.
Таблица 3 - Условия эксплуатации модулей
|
Влияющая величина |
Значение влияющей величины |
|
UMA2210- S/A/P | |
|
Температура окружающего воздуха, °C: - рабочие условия |
от минус 15 до 70 |
|
- предельные условия |
от минус 40 до 85 |
|
Относительная влажность воздуха при значениях температуры до 55 °C, % |
от 0 до 95 |
|
Повышенное давление, кПа, не более |
170 |
