Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый или цифровой выходной сигнал, изменяющийся пропорционально массе взвешиваемого груза. Аналоговый электрический сигнал в устройстве обработки аналоговых данных преобразуется в цифровой вид. Цифровой сигнал передается на терминал весов и измеренное значение массы выводится на экран терминала.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) с весоизмерительными тензорезисторными датчиками и устройством обработки аналоговых данных, а также терминала. Терминал располагается либо на стойке, либо является выносным.

В весах устанавливаются датчики весоизмерительные тензорезисторные BM8H, H8C фирмы «Zhonghang Electronic Measuring Instruments Co., Ltd. (ZEMIC)», Китай (Госреестр № 55371-19), датчики весоизмерительные тензорезисторные SQB фирмы «Keli Sensing Technology (Ningbo) Co., Ltd.», Китай (Госрестр № 57673-14), датчики весоизмерительные SLB615D фирмы «Mettler-Toledo (Changzhou) Precision Instrument Ltd.», Китай (Госреестр № 71699-18).

Весы выпускаются в следующих модификациях: PS5010, PS5011, PS5012, отличающихся максимальной (Мах) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (е), а также массой и габаритными размерами. Каждая из модификаций весов имеет однодиапазонные и многоинтервальные исполнения.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• -  устройство первоначальной установки на нуль (T.2.7.2.4);

• -  полуавтоматическое устройство установки на нуль (T.2.7.2.2);

• -  автоматическое устройство установки на нуль (T.2.7.2.3);

• -  устройство слежения за нулем (T.2.7.3);

• - устройство тарирования (выборки массы тары) (Т.2.7.4).

Общий вид терминалов и весов приведен на рисунках 1 - 4.

А) CWS

Б) BWS

В) BW

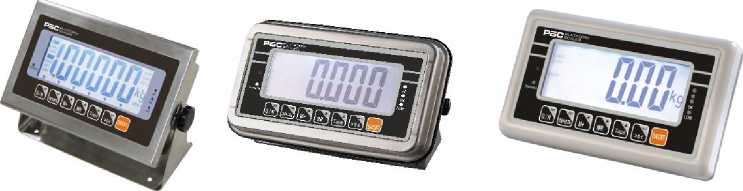

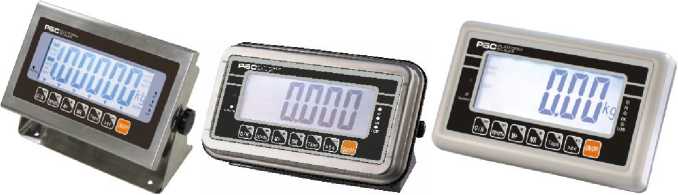

Рисунок 1 - Общий вид терминалов весов

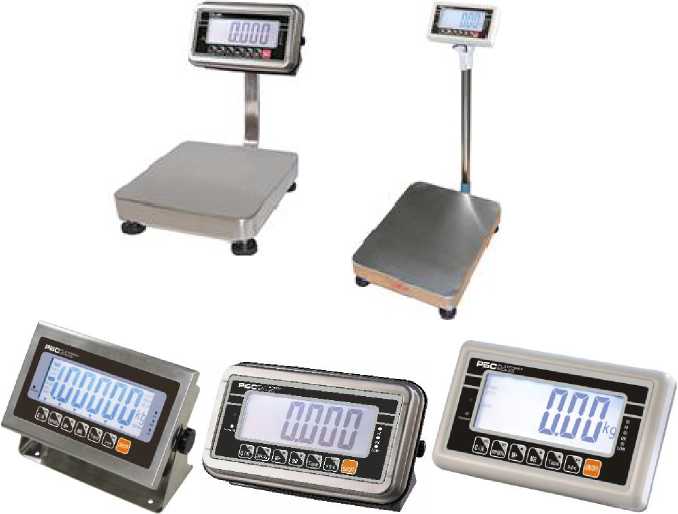

Рисунок 2 - Общий вид весов модификации PS5010, исполнение с дисплеем на стойке и с выносным дисплеем

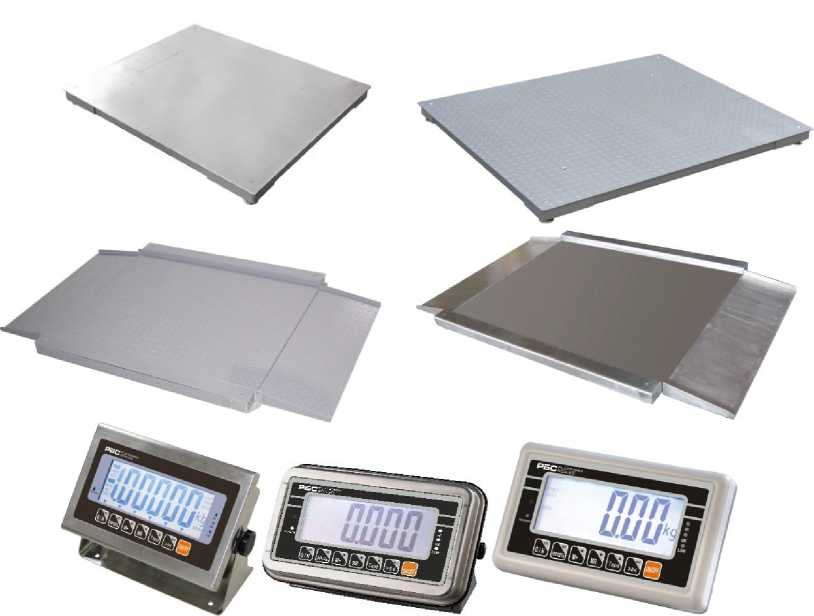

Рисунок 3 - Общий вид весов модификаций PS5011, PS5012, исполнение с выносным дисплеем

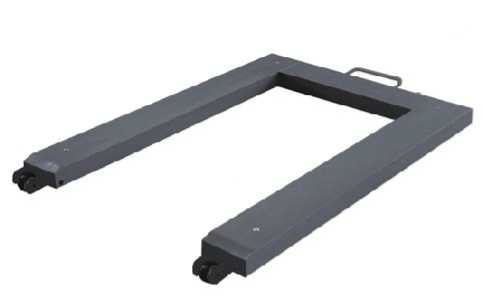

Рисунок 4 - Общий вид весов модификации PS5012, исполнение с выносным дисплеем и П-образной платформой

Маркировка весов производится на маркировочной табличке, разрушающейся при снятии и закрепленной на поверхности корпуса весов, на которую наносится:

• -  обозначение весов;

• -  максимальная нагрузка (Max);

• -  минимальная нагрузка (Min);

• -  действительная цена деления (d) и поверочный интервал (e);

• -  серийный номер весов;

• -  класс точности;

• -  предельные значения температуры;

• -  знак утверждения типа;

• -  наименование предприятия - изготовителя;

• -  дата производства весов.



  platform

  SCALES

  PS5010

  Мах, кг: 150

  Min, кг: 1

  е, г: 50

  Таге, кг: 149,95

  Made in China, «TScate Electronics Mfg.(Kunshari}Co..Ltd.*

  Класс точности^ ¹¹¹¹ 3

  Диапазон рабочих температур: —10 С.'+4С С Межповерочный интервал: 12 мес.

  Nr.'No серийный номер

  201503030001

  Да~а изготовления: 2015



Рисунок 5 - Маркировочная табличка весов

Схема пломбировки от несанкционированного доступа приведена на рисунке 6.

Место пломбировки

Рисунок 6 - Место пломбировки дисплея

Таблица 9 -

Максимальная (Max) и минимальная (Min) нагрузка, действительная цена деления (d), поверочный интервал (e), число поверочных интервалов (n), пределы допускаемой погрешности (mpe) весов однодиапазонных весов приведены в таблицах 2 и 4, двухинтервальных весов - в таблицах 3 и 5, основные технические характеристики - в таблице 6, масса и габаритные размеры платформ весов - в таблице 7, масса и габаритные размеры терминалов весов - в таблице 8.

Таблица 2 - однодиапозонных весов модификации PS5010

Таблица 3 - двухинтервальных весов модификации PS5010

Продолжение таблицы 3

Таблица 4 - однодиапозонных весов модификаций PS5011, PS5012

Таблица 5 - двухинтервальных весов модификаций PS5011, PS5012

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Таблица 6 -

Таблица 7 - Габаритные размеры и масса ГПУ весов

Таблица 8 - Габаритные размеры и масса терминалов весов
