Номер по Госреестру СИ: 61856-15
61856-15 Акселерометры
(4533-В и 4534-В)
Назначение средства измерений:
Акселерометры 4533-В и 4534-В (далее - акселерометры) предназначены для измерения виброускорения.
Внешний вид.
Акселерометры
Рисунок № 1
Внешний вид.
Акселерометры
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 02.10.2021
Номер записи -
ID в реестре СИ - 375295
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
4534-В-002, 4534-В-001, 4534-В, мод. 4534-В-004, 4534-В, мод. 4534-B-004, 4534-В, 4534-B-004, 4534-B-001, 4534-B, 4534, 4533В, 4533-В-004, 4533-В-002, 4533-В-001, 4533-В и 4534-В, 4533-В, 4533-B-001, 4533-B, 4533, -,
Производитель
Изготовитель - Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S"
Страна - ДАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Бесплатный
Статистика
Кол-во поверок - 769
Выдано извещений - 16
Кол-во периодических поверок - 591
Кол-во средств измерений - 240
Кол-во владельцев - 22
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 588 дн.
Приказы РСТ, где упоминается данный тип СИ
№1164 от 2015.10.02 Об утверждении типов средств измерений
№931 от 2012.11.05 Об утверждении государственных эталонов единиц величин (ФБУ "ЦСМ Московской области")
Наличие аналогов СИ: Акселерометры (4533-В и 4534-В)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
61856-15 Акселерометры (4533-В и 4534-В) Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
70872-18 Вибропреобразователи (АР20ХХ) Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») (РОССИЯ г. Саров, Нижегородская обл.) |
Все средства измерений Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
56669-14 27.02.2019 |
Гидрофоны, 810х Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ |
1 год |
|
57592-14 06.06.2019 |
Аппаратура измерительно-управляющая для вибрационных испытаний, LASER (COMET) Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ |
1 год |
|
59704-15 23.01.2020 |
Виброустановки калибровочные, 4294 Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
61856-15 02.10.2021 |
Акселерометры , 4533-В и 4534-В Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
65095-16 09.09.2026 |
Капсюли микрофонные конденсаторные, 4138, 4144, 4145, 4160, 4176, 4178, 4180, 4188, 4189, 4190, 4191, 4192, 4193, 4197, 4938, 4939, 4941, 4942, 4943, 4944, 4947, 4950, 4953, 4954, 4956 Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
65096-16 09.09.2026 |
Шумомеры, анализаторы спектра, виброметры, 2250, 2250-L, 2270 Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
66117-16 21.12.2026 |
Микрофоны измерительные конденсаторные, 4948, 4948 В, 4949, 4949 В Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
66118-16 21.12.2026 |
Микрофоны измерительные конденсаторные для работы на открытом воздухе, 4184, 4198, 4952 Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
66119-16 21.12.2026 |
Микрофоны измерительные конденсаторные, 4179 (с 2660), 4179 (с 2660-W-001+WL1302), 4182, 4954 А, 4955, 4957, 4958, 4959, 4961 Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
67480-17 10.05.2022 |
Калибраторы акустические, 4231 Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
67482-17 10.05.2022 |
Пистонфоны, 4228 Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
70347-18 19.02.2023 |
Системы калибровки датчиков вибрации, 3629 F, 3629 G, 3629 H Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
70379-18 19.02.2023 |
Системы калибровки датчиков вибрации, 3629 A, 3629 B, 3629 C, 3629 D Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
77449-20 10.02.2025 |
Гидрофоны, 810х Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
78870-20 03.08.2025 |
Вибропреобразователи , 4527, 4528, 4529 Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке расходомеров и теплосчетчиков. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Вибропреобразователи (АР20ХХ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПМЦ" (RA.RU.312726) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 35 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 48 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 82 | 15 | 0 | 76 | 1 | 64 | 0 | 64 | |
| АО "ОКБ "ФАКЕЛ" (1417) | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 103 | 0 | 103 | 6 | 103 | 0 | 103 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 12 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 127 | 0 | 111 | 0 | 92 | 0 | 92 | ||
| ООО "Новатест" (РОСС СОБ 5.00220.2014) | 26 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ПО "СЕВМАШ" (RA.RU.310645) | 167 | 46 | 0 | 167 | 1 | 167 | 0 | 167 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 27 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 25 | 0 | 25 | 0 | 25 | 0 | 25 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 27 | 7 | 0 | 27 | 2 | 21 | 0 | 21 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 63 | 21 | 0 | 63 | 6 | 63 | 0 | 63 |
Стоимость поверки Вибропреобразователи (АР20ХХ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
2200 | 3963 |
|
ФБУ Костромской ЦСМ Костромская область |
2628 | 3963 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
6000 | 3963 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
5350 | 3963 |
|
ФБУ УРАЛТЕСТ Свердловская область |
3778 | 3963 |
Знак утверждения типа
Знак утверждения типананосится на корпус акселерометра методом наклейки и на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к акселерометрам 4533-В и 4534-ВТехническая документация фирмы «Bruel & Kjsr», Дания.
ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1-10-1 до 2404 Гц».
Заявитель
Общество с ограниченной ответственностью «АСМ тесты и измерения» (ООО «АСМ тесты и измерения»), г. МоскваАдрес: 127287, Москва, Петровско-Разумовский пр., 29
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Акселерометры представляют собой пьезоэлектрический вибропреобразователь инерционного типа, использующий прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь.
Акселерометры иметь выход по напряжению (DeltaTron) и обладают электронной таблицей данных датчика (TEDS), содержащей информацию об акселерометре и его применении.
Акселерометры различаются расположением коаксиального разъема. В акселерометрах 4533-В коаксиальный разъем расположен сверху, а в акселерометрах 4534-В - сбоку.
Акселерометры выпускаются в нескольких модификация, различающихся номинальным коэффициентом преобразования.

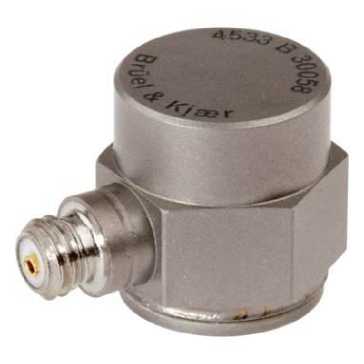

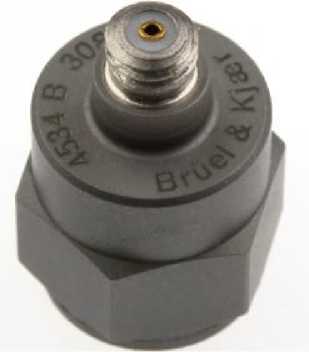

Внешний вид акселерометров 4533-В и 4534-В приведен на рисунке 1.
