Сведения о средстве измерений: 67482-17 Пистонфоны

Номер по Госреестру СИ: 67482-17
67482-17 Пистонфоны
(4228)

Назначение средства измерений:
Пистонфоны 4228 (далее - пистонфоны) предназначены для воспроизведения уровня звукового давления (УЗД).

сертификация программного обеспечения
Внешний вид. Пистонфоны, http://oei-analitika.ru рисунок № 1
Внешний вид.
Пистонфоны
Рисунок № 1

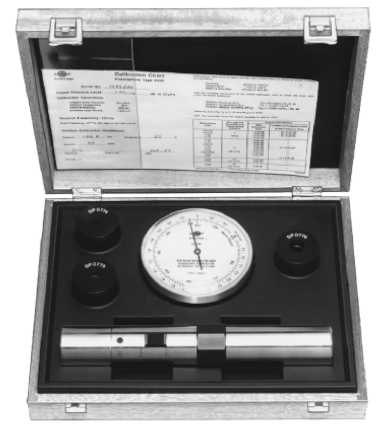

Внешний вид. Пистонфоны, http://oei-analitika.ru рисунок № 2
Внешний вид.
Пистонфоны
Рисунок № 2

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 10.05.2022
Номер записи - 159040
ID в реестре СИ - 381440
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, 4228, -,

Производитель

Изготовитель - Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S"
Страна - ДАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.

Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 4
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№938 от 2017.05.10 Об утверждении типов средств измерений

Наличие аналогов СИ: Пистонфоны (4228)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
56669-14
27.02.2019
Гидрофоны, 810х
Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ )
ОТ
1 год
57592-14
06.06.2019
Аппаратура измерительно-управляющая для вибрационных испытаний, LASER (COMET)
Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ )
ОТ
1 год
59704-15
23.01.2020
Виброустановки калибровочные, 4294
Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ )
ОТ
МП
1 год
61856-15
02.10.2021
Акселерометры , 4533-В и 4534-В
Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ )
ОТ
МП
1 год
65095-16
09.09.2026
Капсюли микрофонные конденсаторные, 4138, 4144, 4145, 4160, 4176, 4178, 4180, 4188, 4189, 4190, 4191, 4192, 4193, 4197, 4938, 4939, 4941, 4942, 4943, 4944, 4947, 4950, 4953, 4954, 4956
Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ )
ОТ
МП
1 год
65096-16
09.09.2026
Шумомеры, анализаторы спектра, виброметры, 2250, 2250-L, 2270
Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ )
ОТ
МП
1 год
66117-16
21.12.2026
Микрофоны измерительные конденсаторные, 4948, 4948 В, 4949, 4949 В
Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ )
ОТ
МП
1 год
66118-16
21.12.2026
Микрофоны измерительные конденсаторные для работы на открытом воздухе, 4184, 4198, 4952
Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ )
ОТ
МП
1 год
66119-16
21.12.2026
Микрофоны измерительные конденсаторные, 4179 (с 2660), 4179 (с 2660-W-001+WL1302), 4182, 4954 А, 4955, 4957, 4958, 4959, 4961
Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ )
ОТ
МП
1 год
67480-17
10.05.2022
Калибраторы акустические, 4231
Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ )
ОТ
МП
1 год
67482-17
10.05.2022
Пистонфоны, 4228
Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ )
ОТ
МП
1 год
70347-18
19.02.2023
Системы калибровки датчиков вибрации, 3629 F, 3629 G, 3629 H
Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ )
ОТ
МП
1 год
70379-18
19.02.2023
Системы калибровки датчиков вибрации, 3629 A, 3629 B, 3629 C, 3629 D
Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ )
ОТ
МП
1 год
77449-20
10.02.2025
Гидрофоны, 810х
Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ )
ОТ
МП
1 год
78870-20
03.08.2025
Вибропреобразователи , 4527, 4528, 4529
Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ )
ОТ
МП
1 год

Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).

Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.

Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.

Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.

Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Пистонфоны (4228)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ПМЦ"
(RA.RU.312726)
  • 4228
  • 5 0 5 0 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • 4228
  • 1 0 1 0 0 0 0
    ФГУП "ВНИИФТРИ"
    (RA.RU.311478)
    РСТ
  • Нет модификации
  • 2 1 1 0 2 1 1
    ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ
    (RA.RU.310690)
  • -
  • 1 0 1 0 1 0 1

    Стоимость поверки Пистонфоны (4228)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    2500 2500

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на корпус пистонфона в виде наклейки и на титульный лист эксплуатационной документации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационных документах.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к пистонфонам 4228 ГОСТ Р МЭК-60942-2009 «Калибраторы акустические. Технические требования и требования к испытаниям »;

    ГОСТ Р 8.765-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц;

    Техническая документация фирмы-изготовителя.

    Поверка

    Поверка»

    Таблица 2 - Технические характеристики

    Наименование характеристики

    Значение характеристики

    Напряжение питания постоянного тока (6 батарей QB-0013), В

    9,0

    Масса (с элементами питания), кг, не более

    0,7

    Габаритные размеры, мм, не более:

    - длина

    224

    - диаметр

    36

    Опорные условия эксплуатации:

    - температура окружающего воздуха, °С

    20

    - относительная влажность воздуха, %

    65

    - атмосферное давление, кПа

    101,3

    Рабочие условия эксплуатации:

    - температура окружающего воздуха, °С

    от -10 до +50

    - относительная влажность воздуха, %, без конденсации

    от 5 до 95

    - атмосферное давление, кПа

    от 65 до 108

    Знак утверждения типа

    наносится на корпус пистонфона в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

    Комплектность средства измерений

    Комплект поставки пистонфона приведен в таблице 3.

    Таблица 3Т

    Наименование

    Обозначение

    Количество, шт.

    Пистонфон

    4228

    1

    Батарея питания типа LR6/AA

    QB-0013

    6

    Адаптер для микрофона 1/2"

    DP-0776

    1

    Адаптер для микрофона 1/4"

    DP-0775

    1

    Наименование

    Обозначение

    Количество, шт.

    Адаптер для микрофона 1/8"

    DP-0774

    1

    Барометр

    UZ 0004

    1

    Ящик

    DH 0597

    1

    Руководство по эксплуатации

    -

    1

    Паспорт

    -

    1

    Методика поверки

    340-1129-16 МП

    1

    Поверка

    осуществляется по документу 340-1129-16 МП «Пистонфоны 4228. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 02.12.2016 г.

    Основные средства поверки:

    - капсюль микрофонный конденсаторный 4160 (рег. № 65095-16) с предварительным усилителем 2645;

    - измеритель нелинейных искажений автоматический С6-11 (рег. № 9081-83): диапазон частот от 20 Гц до 199,9 кГц, пределы допускаемой относительной погрешности измерений коэффициента нелинейных искажений ±0,07 %;

    - мультиметр цифровой 34401А (рег. №54848-13);

    - барометр рабочий сетевой БРС-1М (рег. № 16006-97).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых пистонфонов с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.


    Изготовитель


    Фирма «Bruel & Kjsr Sound & Vibration Measurement A/S», Дания Юридический (почтовый) адрес: DK-2850, Naerum, Skodsborgvej 307, Denmark Телефон: +45 77 41 20 00 E-mail: info@bksv.com
    Web-сайт: www.bksv.com

    Заявитель

    Общество с ограниченной ответственностью «АСМ тесты и измерения»
    (ООО «АСМ тесты и измерения»)
    Юридический (почтовый) адрес: 127287, г. Москва, Петровско-Разумовский проезд, д.29, стр.2
    ИНН 7713284968
    Тел/факс: (495) 665-75-98, (495) 733-90-48
    E-mail: info@asm-tm.ru
    Web-сайт: www.asm-tm.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский  институт  физико-технических  и  радиотехнических  измерений»
    (ФГУП «ВНИИФТРИ»)
    Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
    Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон/факс: (495) 526-63-00
    E-mail: office@vniiftri.ru

    Конструктивно пистонфоны представляют собой малогабаритный эталонный источник звука и состоят из камеры связи и двух поршней, которые синхронно приводятся в синусоидальное движение кулачковым механизмом от электромотора.

    Принцип действия пистонфона состоит в следующем. Перемещение поршней приводит к изменению объема измерительной камеры, что в свою очередь вызывает изменение звукового давления, значение которого зависит только от величины смещения поршней. Величина смещения поршней задается геометрическими размерами кулачкового механизма и является постоянной, что позволяет получить сигнал звукового давления высокой стабильности уровня и частоты.

    В процессе работы пистонфона вводятся поправки на окружающее атмосферное давление, измеряемое входящим в комплект откалиброванным барометром в диапазоне от 65 до 108 кПа.

    Пистонфоны применяются в качестве эталонного источника звукового давления и позволяют провести быструю калибровку на опорной частоте акустической аппаратуры, содержащей микрофоны фирмы «Bruel & Kj^r Sound & Vibration Measurement A/S».

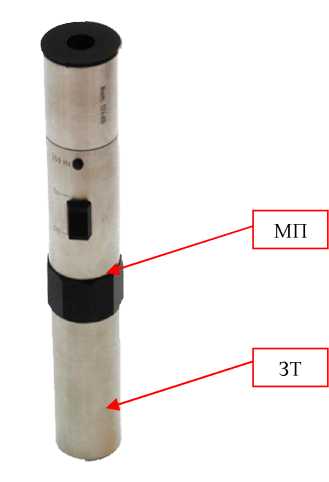

    Общий вид пистонфона, с указанием мест пломбировки (МП) от несанкционированного доступа и размещения знаков утверждения типа (ЗТ), приведен на рисунке 1.

    Внешний вид. Пистонфоны (4228), http://oei-analitika.ru

    Рисунок 1 - Общий вид пистонфона

    Внешний вид. Пистонфоны (4228), http://oei-analitika.ru

    Комплект поставки пистонфона приведен в таблице 3.

    Таблица 3Т

    Наименование

    Обозначение

    Количество, шт.

    Пистонфон

    4228

    1

    Батарея питания типа LR6/AA

    QB-0013

    6

    Адаптер для микрофона 1/2"

    DP-0776

    1

    Адаптер для микрофона 1/4"

    DP-0775

    1

    Наименование

    Обозначение

    Количество, шт.

    Адаптер для микрофона 1/8"

    DP-0774

    1

    Барометр

    UZ 0004

    1

    Ящик

    DH 0597

    1

    Руководство по эксплуатации

    -

    1

    Паспорт

    -

    1

    Методика поверки

    340-1129-16 МП

    1


    приведены в таблицах 1 и 2.

    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение характеристики

    Воспроизводимый номинальный УЗД, дБ отн. 20 мкПа

    124,0

    Пределы отклонения воспроизводимого УЗД от номинального УЗД при опорных внешних условиях, дБ

    ±0,2

    Пределы допускаемой абсолютной погрешности воспроизведения УЗД при рабочих условиях эксплуатации, дБ

    ±0,30*

    ±0,15**

    Частота воспроизводимого звукового давления, Гц

    251,2

    Пределы допускаемой относительной погрешности частоты воспроизводимого звукового давления, %

    ±0,1

    Коэффициент нелинейных искажений, %, не более

    3,0

    Коэффициент влияния температуры на УЗД при изменении температуры окружающего воздуха относительно опорных условий эксплуатации, дБ/°С, не менее

    -0,0005

    Коэффициент влияния относительной влажности окружающего воздуха на УЗД при изменении относительной влажности относительно опорных условий эксплуатации, дБ/%, не менее

    -0,0001

    Примечание

    * При использовании откалиброванного барометра, входящего в комплект пистонфона ** При использовании барометра, указанного в разделе «Поверка»

    Таблица 2 - Технические характеристики

    Наименование характеристики

    Значение характеристики

    Напряжение питания постоянного тока (6 батарей QB-0013), В

    9,0

    Масса (с элементами питания), кг, не более

    0,7

    Габаритные размеры, мм, не более:

    - длина

    224

    - диаметр

    36

    Опорные условия эксплуатации:

    - температура окружающего воздуха, °С

    20

    - относительная влажность воздуха, %

    65

    - атмосферное давление, кПа

    101,3

    Рабочие условия эксплуатации:

    - температура окружающего воздуха, °С

    от -10 до +50

    - относительная влажность воздуха, %, без конденсации

    от 5 до 95

    - атмосферное давление, кПа

    от 65 до 108


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
