Номер по Госреестру СИ: 61904-15
61904-15 Пикоамперметры
(Keithley 6485)
Назначение средства измерений:
Пикоамперметры Keithley 6485 (далее - пикоамперметры) предназначены для измерения силы постоянного тока.

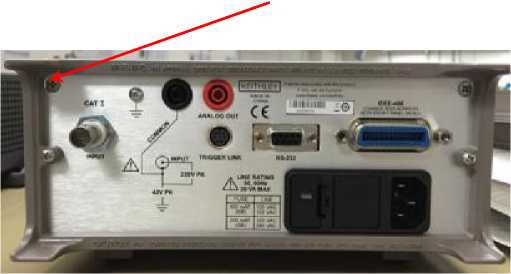

Внешний вид.
Пикоамперметры
Рисунок № 1

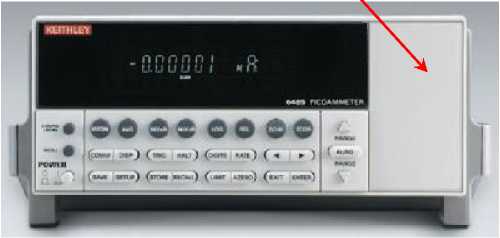

Внешний вид.
Пикоамперметры
Рисунок № 2
Общие сведения
Дата публикации - 15.09.2021
Срок свидетельства - 13.10.2025
Номер записи -
ID в реестре СИ - 375352
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Пикоамперметр Keithley 6485, нет модификации, нет, мод. 6845, мод. 6485, Без модификации, Keithley 6485/E, Keithley 6485 (принадлежит 647), Keithley 6485, 6485/E, 6485, -,
Производитель
Изготовитель - Компания "Tektronix (China) Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Статистика
Кол-во поверок - 351
Выдано извещений - 3
Кол-во периодических поверок - 235
Кол-во средств измерений - 127
Кол-во владельцев - 54
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1175 от 2015.10.13 Об утверждении типов средств измерений
№2001 от 2021.09.10 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия
Наличие аналогов СИ: Пикоамперметры (Keithley 6485)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
61904-15 Пикоамперметры (Keithley 6485) Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
82352-21 Амперметры и вольтметры (1, 8, 3, 6, 6, 4) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
Все средства измерений Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
28767-05 01.03.2010 |
Осциллографы цифровые запоминающие, TPS2012, TPS2014, TPS2024 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1,5 года | |
|
28767-06 01.10.2016 |
Осциллографы цифровые запоминающие, TPS2012, TPS2014, TPS2024 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1,5 года | |
|
32617-06 01.10.2016 |
Генераторы импульсов , SPG300, SPG600 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1 год | |
|
32620-06 01.10.2016 |
Генераторы сигналов сложной формы, AFG3021, AFG3022, AFG3101, AFG3102, AFG3251, AFG3252 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1,5 года | |
|
44515-10 01.08.2015 |
Генераторы транспортного потока цифрового телевизионного сигнала, MTX100B, RTX130B Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
44517-10 01.08.2015 |
Генераторы тестовые телевизионных сигналов, TG700 с модулями AG7, AGL7, ATG7, AVG7, AWVG7, BG7, DVG7, HDLG7, HDVG7 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
44518-10 01.08.2015 |
Мониторы транспортного потока цифрового телевизионного сигнала, MTM400A Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
49916-12 10.04.2022 |
Источники питания программируемые, PWS4000 мод. PWS4205, PWS4305, PWS4323, PWS4602, PWS4721 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
52411-13 20.11.2022 |
Анализаторы телевизионных сигналов, WFM2200, WFM5200, WFM7200, WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
52412-13 17.01.2018 |
Анализаторы транспортного потока цифрового телевизионного сигнала, IPM400A Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
52413-13 20.11.2022 |
Генераторы тестовых телевизионных сигналов, TG8000 с модулями AG7, AGL7, ATG7, AVG7, AWVG7, BG7, DVG7, HDLG7, HDVG7, SDI7 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
52924-13 12.03.2018 |
Осциллографы цифровые, DPO4014B, DPO4102B, DPO4102B-L, DPO4104B-L, MSO4014B, MSO4102B, MSO4102B-L, MSO4104B-L Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
52925-13 12.03.2018 |
Осциллографы цифровые, TBS1022, TBS1042, TBS1062, TBS1102, TBS1152 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
53104-13 01.02.2023 |
Осциллографы цифровые, DPO7054C, DPO7104C, DPO7254C, DPO7354C Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
53912-13 26.06.2018 |
Анализаторы цифровых сигналов, TLA6401, TLA6402, TLA6403, TLA6404 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
55587-13 19.09.2024 |
Осциллографы цифровые, TBS1064, TBS1104, TBS1154 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
56083-13 27.12.2018 |
Генераторы тестовых телевизионных сигналов, TG8000 с модулями GPS7, HD3G7 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
56194-14 27.11.2024 |
Анализаторы телевизионных сигналов, WFM5250, WVR5250 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1 год | |
|
56195-14 17.01.2019 |
Генераторы тестовых телевизионных сигналов, SPG8000 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
57172-14 25.02.2024 |
Калибраторы-измерители напряжения и силы тока, Keithley 2600B (2601B, 2602B, 2604B, 2611B, 2612B, 2614B, 2634B, 2635B, 2636B) Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
57173-14 25.02.2024 |
Пикоамперметры с источником напряжения двухканальные, Keithley 2502, Keithley 6482 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
58296-14 15.07.2024 |
Источники питания программируемые, Keithley 2200 (2220-30-1, 2220G-30-1, 2230-30-1, 2230G-30-1) Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
59846-15 06.02.2020 |
Анализаторы телевизионных сигналов портативные, WFM2200A, WFM2300 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
61668-15 15.09.2025 |
Генераторы сигналов, TSG4102A, TSG4104A, TSG4106A Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
61814-15 02.10.2025 |
Источники питания программируемые, Keithley 2280S Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
61903-15 13.10.2025 |
Калибраторы-измерители напряжения и силы тока, Keithley 2657A Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
61904-15 13.10.2025 |
Пикоамперметры, Keithley 6485 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
63083-16 25.12.2025 |
Мультиметры, Keithley DMM7510 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
63241-16 25.12.2025 |
Генераторы сигналов произвольной формы, AFG1022, AFG1062 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
63658-16 06.04.2021 |
Генераторы сигналов произвольной формы, AFG3151C, AFG3152C Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
64556-16 11.07.2026 |
Осциллографы-анализаторы спектра, MDO4000C Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
64743-16 12.08.2026 |
Калибраторы-измерители напряжения и силы тока, Keithley 2450, Keithley 2460, Keithley 2461 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
66636-17 13.02.2022 |
Осциллографы цифровые, TBS2000 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
69066-17 25.10.2022 |
Осциллографы цифровые, MSO5 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
71096-18 11.05.2024 |
Осциллографы цифровые, MSO58LP Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
74288-19 05.03.2024 |
Электрометры программируемые, Keithley 6514 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
74286-19 05.03.2024 |
Мультиметры, Keithley DMM6500, Keithley DAQ6510 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
75243-19 03.06.2024 |
Источники-измерители напряжения и силы тока, Keithley 2400 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
75242-19 03.06.2024 |
Нановольтметры, Keithley 2182A Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
75241-19 03.06.2024 |
Мультиметры, Keithley 2000, Keithley 2001, Keithley 2002, Keithley 2010 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
76763-19 28.11.2024 |
Осциллографы цифровые, MSO4 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
77294-20 30.01.2025 |
Генераторы сигналов произвольной формы, AFG31000 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
80245-20 23.12.2025 |
Осциллографы - анализаторы спектра , MDO3 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
83084-21 20.09.2026 |
Осциллографы цифровые, MSO6B Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Амперметры и вольтметры (1, 8, 3, 6, 6, 4)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 4 | 1 | 3 | 0 | 4 | 1 | 3 | ||
| АО "ПРИСТ" (RA.RU.312058) | 49 | 3 | 25 | 22 | 1 | 43 | 22 | 19 | ||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ПРИСТ" (RA.RU.312058) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 4 | 1 | 3 | 0 | 4 | 1 | 3 | ||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 16 | 0 | 16 | 0 | 16 | 0 | 16 | |||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 26 | 16 | 6 | 0 | 21 | 15 | 6 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 11 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 38 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "КОМБИНАТ "ЭЛЕКТРОХИМПРИБОР" (RA.RU.312055) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| АО "Концерн "НПО "Аврора" (РОСС СОБ 3.00279.2014) | 18 | 1 | 0 | 18 | 0 | 18 | 0 | 18 | ||
| АО "Концерн "НПО "Аврора" (RA.RU.311347) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 7 | 3 | 4 | 0 | 4 | 2 | 2 | |||
| АО "РИМР" (RA.RU.311661) | 8 | 3 | 5 | 0 | 8 | 3 | 5 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 81 | 3 | 74 | 2 | 50 | 1 | 49 | ||
| АО "ПриСТ" (RA.RU.312058) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 13 | 1 | 12 | 0 | 13 | 1 | 12 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 7 | 1 | 0 | 7 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 30 | 0 | 30 | 0 | 20 | 0 | 20 | |||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Амперметры и вольтметры (1, 8, 3, 6, 6, 4)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
9130 | 7552 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
4300 | 7552 |
|
ФБУ УРАЛТЕСТ Свердловская область |
9227 | 7552 |
Программное обеспечение
Программное обеспечение, установленное на встроенный микроконтроллер, выполняет функции управления режимами, обработки и представления измерительной информации. Калибровочные константы хранятся в энергонезависимой памяти микроконтроллера.
Уровень защиты от непреднамеренных и преднамеренных изменений - «низкий» по Р 50.2.077-2014 (класс риска “A” по WELMEC 7.2).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
идентификационное наименование |
6485 Firmware |
|
идентификационный номер версии |
B02 и выше |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель корпуса в виде наклейки и на титульный лист руководства пользователя.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в руководстве пользователя 6485/6487-900-01R.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к пикоамперметрам
Keithley 6485
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 •IO-16 30 А.
ГОСТ Р 51522.1-2011 (МЭК 61326-1:2005). Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний.
ГОСТ 12.2.091-2012 (IEC 61010-1:2001). Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования.
Поверка
Поверкаосуществляется по документу KI-6485-2015 МП «Пикоамперметры Keithley 6485. Методика поверки», утвержденному ФГУП «ВНИИМС» 30.07.2015 г.
Средства поверки указаны в таблице 4.
Таблица 4 - Средства поверки
|
Наименование и требования к метрологическим характеристикам |
Рекомендуемое средство поверки и его метрологические характеристики |
|
калибратор постоянного тока относительная погрешность воспроизведения силы тока 20 и 200 мкА; 2 и 20 мА не более ± 3,5Ч0’4 |
калибратор многофункциональный Fluke 5720A относительная погрешность воспроизведения силы постоянного тока 20 мкА не более ± 3,4Ч0’4 200 мкА не более ± 740’5 2; 20 мА не более ± 4Ч0’5 |
|
калибратор постоянного напряжения относительная погрешность воспроизведения напряжения 2; 20; 200 В не более ± 1Ч0’4 |
калибратор многофункциональный Fluke 5720A относительная погрешность воспроизведения постоянного напряжения 2; 20; 200 В не более ± 5,4 •10-6 |
|
меры электрического сопротивления номинальные значения 100 МОм; 1 ГОм относительная погрешность сопротивления не более ± 340’4 |
мера электрического сопротивления Р4033 номинальное значение 100 МОм, класс точности 0,005; катушка электрического сопротивления Р4030-М1 номинальное значение 1 ГОм, класс точности 0,01 |
Изготовитель
Компания “Tektronix (China) Co, Ltd.”, Китай
Адрес:1227 Chuan Qiao Road, Pudong New Area, Shanghai 201206, P.R.C;
тел. (8621)38960893, факс (8621)58993156, e-mail moscow@tektronix.com
Заявитель
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер») Адрес: 127254, Москва, Огородный проезд, д. 5, стр. 5;
тел./факс (495)926-71-85, e-mail post@actimaster.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия пикоамперметров основан на масштабном преобразовании измеряемого тока в напряжение, которое осуществляется инструментальным усилителем с прецизионными резисторами в цепи обратной связи, и аналого-цифровом преобразовании напряжения в цифровой код. Результаты измерений отображается на монохромном жидкокристаллическом дисплее. Управление режимами работы производится с лицевой панели либо дистанционно через интерфейсы RS-232, IEEE-488. На встроенный микроконтроллер установлено фирменное программное обеспечение.
Пикоамперметры выполнены в виде моноблока в настольном исполнении.
Вид лицевой панели пикоамперметров 6485 показан на фотографии 1, задней панели - на фотографии 2.
место размещения знака поверки
Фотография 1 - Лицевая панель
место пломбирования (краска под винт)
Фотография 2 - Задняя панель
Таблица 3 - Комплектность пикоамперметров
|
Наименование и обозначение |
Кол-во |
|
Пикоамперметр Keithley 6485 |
1 шт. |
|
Кабель сетевой |
1 шт. |
|
Кабель измерительный коаксиальный (BNC 1,2 м) 4801 |
1 шт. |
|
Короткозамыкатель BNC экранированный CAP-18 |
1 шт. |
|
Компакт-диск с документацией |
1 шт. |
|
Пикоамперметры Keithley 6485, 6487. Краткое руководство пользователя. | |
|
6485/6487-900-01R | |
|
Пикоамперметры Keithley 6485. Методика поверки. KI-6485-2015 МП |
1 шт. |
пикоамперметров представлены в таблице 2.
Таблица 2 -
|
Наименование характеристики |
Значение х-ки | |
|
пределы измерения силы тока (с шагом, кратным 10) |
от 2 нА до 20 мА | |
|
разрешение индикации |
5 Ц разрядов | |
|
падение напряжения (voltage burden) на входе, не более | ||
|
на пределах от 2 нА до 2 мА |
200 мкВ | |
|
на пределе 20 мА |
1 мВ | |
|
входная емкость, не более | ||
|
на пределах от 2 нА до 2 мкА |
10 нФ | |
|
на пределах от 20 мкА до 20 мА |
1 мкФ | |
|
максимальная амплитуда напряжения на входе |
220 В | |
|
параметры абсолютной погрешности Д0 )’ ) |
b |
a |
|
на пределе 2 нА |
Л. 1 О"3 |
0,4 пА |
|
на пределе 20 нА |
4^ 10 |
1 пА |
|
на пределе 200 нА |
240"3 |
10 пА |
|
на пределе 2 мкА |
1,5-10’3 |
100 пА |
|
на пределе 20 мкА |
1 нА | |
|
на пределе 200 мкА |
1 • 10-3 |
10 нА |
|
на пределе 2 мА |
110 |
100 нА |
|
на пределе 20 мА |
1 мкА | |
|
ОБЩИЕ ХАРАКТЕРИСТИКИ | ||
|
габаритные размеры | ||
|
ширина |
214 мм | |
|
высота |
90 мм | |
|
глубина |
369 мм | |
|
масса, не более |
2,8 кг | |
|
напряжение сети питания |
(220 ± 22)В | |
|
частота сети питания |
(50 ±0,5) Гц | |
|
потребляемая мощность от сети питания, не более |
30В-А | |
|
рабочие условия применения |
группа 3 ГОСТ 22261-94 | |
|
температура окружающей среды, °C |
от 0 до 50 °C | |
|
относительная влажность воздуха при температуре до 35 °C |
до 70 % | |
|
температура хранения и транспортирования, °C |
от минус 25 до + 65 | |
|
электромагнитная совместимость (для класса “А”) |
по ГОСТ Р 51522.1-2011 | |
|
безопасность |
по ГОСТ 12.2.091-2012 | |
|
Примечания | ||
|
1 Пределы допускаемой абсолютной основной погрешности Д0 в интервале | ||
|
температур (23 ± 5) °C определяются формулой | ||
|
Д0 = ± (bx + a), | ||
|
где a - абсолютная аддитивная погрешность; | ||
|
b - относительная мультипликативная погрешность; | ||
|
x - значение воспроизводимой силы тока. | ||
|
2 Пределы допускаемой абсолютной дополнительной погрешности в интервалах | ||
|
температур от 0 до 18 °C и от 28 до 50 °C при изменении температуры на 1 °C составляют | ||
|
0,1 Д0 (типовое справочное значение). | ||
