Номер по Госреестру СИ: 66636-17
66636-17 Осциллографы цифровые
(TBS2000)
Назначение средства измерений:
Осциллографы цифровые серии TBS2000 (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов.

Внешний вид.
Осциллографы цифровые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 13.02.2022
Номер записи - 158113
ID в реестре СИ - 380513
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Вскм 90-15, ВСКМ, TEKTRONIX TBS2104, TBS2202B, TBS2104, TBS2102B, TBS2102 (принадлежит 050), TBS2102, TBS2074, TBS2072, TBS2022B, TBS2014, TBS2000 мод TBS2104, TBS2000, TBS 2204B, TBS 2202B, TBS 2102B, TBS 2102, TBS 2072,
Производитель
Изготовитель - Компания "Tektronix (China) Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Ростов-на-Дону - административный центр Ростовской области и Южного федерального округа России. Город расположен на юго-востоке Восточно-Европейской равнины, на берегах реки Дон, в 46 км от ее впадения в Азовское море. Площадь города составляет 348,5 кв. км, расстояние до Москвы - 1076 км.
Площадь города 348,5 кв. км, население 1 137,7 тыс. человек. Географически город включает 8 районов (Ворошиловский, Железнодорожный, Кировский, Ленинский, Октябрьский, Первомайский, Пролетарский и Советский).
Позиционирование как столицы Юга России и локализация в городе промышленных предприятий и структур южнороссийского масштаба (штаб Северо-Кавказского военного округа, управление Северо-Кавказской железной дороги и т.д.) вызывает дополнительную концентрацию рабочих мест в Ростове-на-Дону, обеспечивает повышенный уровень экономической активности и инвестиционной привлекательности.
В городе насчитывается более 92 тысяч хозяйствующих субъектов. Промышленность представлена такими крупными предприятиями, как: ПАО "Роствертол", ООО "Комбайновый завод "Ростсельмаш", ФГУП "Ростовский-на-Дону научно-исследовательский институт радиосвязи", ООО "ГРУППА АГРОКОМ", Ростовский-на-Дону электровозоремонтный завод - филиал ОАО "Желдорреммаш", ЗАО "Эмпилс" и др.
Отчет "Анализ рынка поверки в Ростове-на-Дону" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ростов-на-Дону.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 230
Выдано извещений - 1
Кол-во периодических поверок - 190
Кол-во средств измерений - 70
Кол-во владельцев - 31
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 417 дн.
Приказы РСТ, где упоминается данный тип СИ
№247 от 2017.02.13 Об утверждении типов средств измерений
Наличие аналогов СИ: Осциллографы цифровые (TBS2000)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Компания "Tektronix (China) Co., Ltd."
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
28767-05 01.03.2010 |
Осциллографы цифровые запоминающие, TPS2012, TPS2014, TPS2024 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1,5 года | |
28767-06 01.10.2016 |
Осциллографы цифровые запоминающие, TPS2012, TPS2014, TPS2024 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1,5 года | |
32617-06 01.10.2016 |
Генераторы импульсов , SPG300, SPG600 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1 год | |
32620-06 01.10.2016 |
Генераторы сигналов сложной формы, AFG3021, AFG3022, AFG3101, AFG3102, AFG3251, AFG3252 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1,5 года | |
44515-10 01.08.2015 |
Генераторы транспортного потока цифрового телевизионного сигнала, MTX100B, RTX130B Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
44517-10 01.08.2015 |
Генераторы тестовые телевизионных сигналов, TG700 с модулями AG7, AGL7, ATG7, AVG7, AWVG7, BG7, DVG7, HDLG7, HDVG7 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
44518-10 01.08.2015 |
Мониторы транспортного потока цифрового телевизионного сигнала, MTM400A Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
49916-12 10.04.2022 |
Источники питания программируемые, PWS4000 мод. PWS4205, PWS4305, PWS4323, PWS4602, PWS4721 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
52411-13 20.11.2022 |
Анализаторы телевизионных сигналов, WFM2200, WFM5200, WFM7200, WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
52412-13 17.01.2018 |
Анализаторы транспортного потока цифрового телевизионного сигнала, IPM400A Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
52413-13 20.11.2022 |
Генераторы тестовых телевизионных сигналов, TG8000 с модулями AG7, AGL7, ATG7, AVG7, AWVG7, BG7, DVG7, HDLG7, HDVG7, SDI7 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
52924-13 12.03.2018 |
Осциллографы цифровые, DPO4014B, DPO4102B, DPO4102B-L, DPO4104B-L, MSO4014B, MSO4102B, MSO4102B-L, MSO4104B-L Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
52925-13 12.03.2018 |
Осциллографы цифровые, TBS1022, TBS1042, TBS1062, TBS1102, TBS1152 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
53104-13 01.02.2023 |
Осциллографы цифровые, DPO7054C, DPO7104C, DPO7254C, DPO7354C Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
53912-13 26.06.2018 |
Анализаторы цифровых сигналов, TLA6401, TLA6402, TLA6403, TLA6404 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
55587-13 19.09.2024 |
Осциллографы цифровые, TBS1064, TBS1104, TBS1154 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
56083-13 27.12.2018 |
Генераторы тестовых телевизионных сигналов, TG8000 с модулями GPS7, HD3G7 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
56194-14 27.11.2024 |
Анализаторы телевизионных сигналов, WFM5250, WVR5250 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1 год | |
56195-14 17.01.2019 |
Генераторы тестовых телевизионных сигналов, SPG8000 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
57172-14 25.02.2024 |
Калибраторы-измерители напряжения и силы тока, Keithley 2600B (2601B, 2602B, 2604B, 2611B, 2612B, 2614B, 2634B, 2635B, 2636B) Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
57173-14 25.02.2024 |
Пикоамперметры с источником напряжения двухканальные, Keithley 2502, Keithley 6482 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
58296-14 15.07.2024 |
Источники питания программируемые, Keithley 2200 (2220-30-1, 2220G-30-1, 2230-30-1, 2230G-30-1) Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
59846-15 06.02.2020 |
Анализаторы телевизионных сигналов портативные, WFM2200A, WFM2300 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
61668-15 15.09.2025 |
Генераторы сигналов, TSG4102A, TSG4104A, TSG4106A Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
61814-15 02.10.2025 |
Источники питания программируемые, Keithley 2280S Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
61903-15 13.10.2025 |
Калибраторы-измерители напряжения и силы тока, Keithley 2657A Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
61904-15 13.10.2025 |
Пикоамперметры, Keithley 6485 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
63083-16 25.12.2025 |
Мультиметры, Keithley DMM7510 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
63241-16 25.12.2025 |
Генераторы сигналов произвольной формы, AFG1022, AFG1062 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
63658-16 06.04.2021 |
Генераторы сигналов произвольной формы, AFG3151C, AFG3152C Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
64556-16 11.07.2026 |
Осциллографы-анализаторы спектра, MDO4000C Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
64743-16 12.08.2026 |
Калибраторы-измерители напряжения и силы тока, Keithley 2450, Keithley 2460, Keithley 2461 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
66636-17 13.02.2022 |
Осциллографы цифровые, TBS2000 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
69066-17 25.10.2022 |
Осциллографы цифровые, MSO5 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
71096-18 11.05.2024 |
Осциллографы цифровые, MSO58LP Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
74288-19 05.03.2024 |
Электрометры программируемые, Keithley 6514 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
74286-19 05.03.2024 |
Мультиметры, Keithley DMM6500, Keithley DAQ6510 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
75243-19 03.06.2024 |
Источники-измерители напряжения и силы тока, Keithley 2400 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
75242-19 03.06.2024 |
Нановольтметры, Keithley 2182A Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
75241-19 03.06.2024 |
Мультиметры, Keithley 2000, Keithley 2001, Keithley 2002, Keithley 2010 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
76763-19 28.11.2024 |
Осциллографы цифровые, MSO4 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
77294-20 30.01.2025 |
Генераторы сигналов произвольной формы, AFG31000 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
80245-20 23.12.2025 |
Осциллографы - анализаторы спектра , MDO3 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
83084-21 20.09.2026 |
Осциллографы цифровые, MSO6B Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Кто поверяет Осциллографы цифровые (TBS2000)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 39 | 7 | 3 | 36 | 0 | 37 | 3 | 34 | |
АО "НИИ ТМ" (RA.RU.311972) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
АО "АКТИ-МАСТЕР" (RA.RU.311666) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
ООО "УЦС" (RA.RU.313741) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
ООО "ИРЗ" (RA.RU.312795) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
ООО "ГЦУИЭР" (РОСС RU.0001.310256) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
ООО "АКВАТЕХНИКА" (RA.RU.312333) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ИП Дьяченко Алексей Олегович (RA.RU.320019) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
АО "КОНЦЕРН "СОЗВЕЗДИЕ" (RA.RU.311789) | 7 | 1 | 0 | 7 | 0 | 0 | 0 | 0 | ||
ФГУП "КОМБИНАТ "ЭЛЕКТРОХИМПРИБОР" (RA.RU.312055) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 5 | 0 | 4 | 0 | 5 | 0 | 4 | ||
АО "РИМР" (RA.RU.311661) | 4 | 1 | 3 | 0 | 4 | 1 | 3 | |||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 12 | 0 | 12 | 0 | 11 | 0 | 11 | ||
ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 4 | 0 | 4 | 0 | 3 | 0 | 3 | ||
ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
АО "УКБП" (RA.RU.311332) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 33 | 0 | 29 | 0 | 14 | 0 | 14 | ||
АО "ПриСТ" (RA.RU.312058) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "НИИ ТМ" (RA.RU.311972) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ЗАО "НПП ЭЛИКС " (RA.RU.311309) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ОАО "МЕДТЕХНИКА" (RA.RU.311401) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
ООО "РЦСМ" (RA.RU.312866) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
ООО МС "ПРОФТЕХКОМ" (RA.RU.312822) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
ООО «ГК-ГИДРО» (RA.RU.312963) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
ООО "ЦЕНТР МЕТРОЛОГИИ+" (RA.RU.313620) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
АО "НПК "КБМ" (RA.RU.311361) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО ГК "СТАНДАРТ СЕРВИС" (RA.RU.312881) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
АО "ГРПЗ" (0691) | 14 | 1 | 0 | 14 | 0 | 11 | 0 | 11 | ||
ИП ГУСЕНКОВА ЕЛЕНА БОРИСОВНА (RA.RU.320018) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
ООО "ВОДОМЕР СЕРВИС" (RA.RU.311194) | 6 | 0 | 6 | 0 | 0 | 0 | 0 | |||
ООО "ЭТАЖИ СЕРВИС" (RA.RU.312424) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
ООО "МЕТРОСТАНДАРТ" (RA.RU.312729) | 4 | 3 | 0 | 4 | 0 | 0 | 0 | 0 | ||
ИП КОЛБЕНЕВ МАКСИМ МИХАЙЛОВИЧ (RA.RU.320047) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ИП Субоч А.М. (RA.RU.313429) | 7 | 1 | 0 | 7 | 0 | 0 | 0 | 0 | ||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО "ЖКХ-СЕРВИС" (RA.RU.313719) | 1 | 0 | 1 | 1 | 0 | 0 | 0 | |||
ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО "ВОДОКОНТРОЛЬ" (RA.RU.314117) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
ООО "СЕРВИСПОС" (RA.RU.314409) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
ООО "КАРЕЛЦИФРОТЕХ" (RA.RU.314507) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 5 | 2 | 0 | 5 | 0 | 5 | 0 | 5 | ||
ООО "УК "РЕНЕССАНС" (RA.RU.314588) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 3 | 0 | 3 | 0 | 1 | 0 | 1 | ||
ООО "МИРУАР" (RA.RU.320061) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Осциллографы цифровые (TBS2000)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Самарский ЦСМ Самарская область |
8226 | 4736 |
ФБУ Тест-С.-Петербург Санкт-Петербург |
4260 | 4736 |
Октябрьский центр метрологии - структурное подразделение Октябрьской железной дороги - филиала ОАО РЖД Санкт-Петербург |
793 | 4736 |
ФБУ НИЦ ПМ-Ростест Москва |
4700 | 4736 |
ФБУ НИЦ ПМ-Ростест Москва |
5700 | 4736 |
Программное обеспечение
Установленное на внутренний контроллер программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной информации, его метрологически значимая часть представляет собой программный продукт “TBS2000 Firmware”.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014 (класс риска “A” по WELMEC 7.2 Issue 5).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
TBS2000 Firmware |
Номер версии (идентификационный номер) |
v1.14 и выше |
место нанесения знака утверждения типа и знака поверки

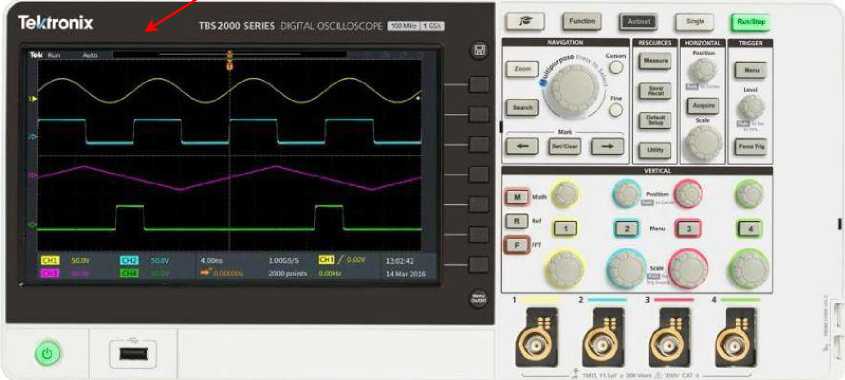

Рисунок 2 - Вид лицевой панели моделей TBS2074, TBS2104

место пломбирования

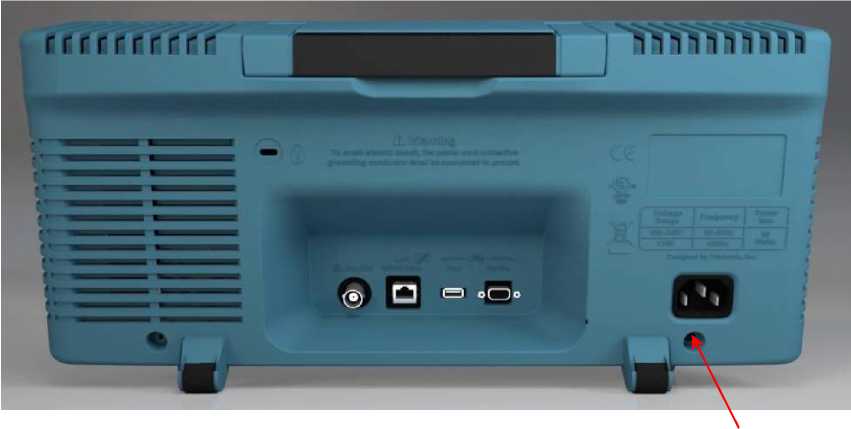

Рисунок 3 - Вид задней панели
Знак утверждения типа
Знак утверждения типананосится на переднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделах документа 077-1273-00 «Серия TBS2000. Руководство пользователя».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к осциллографам цифровым серии TBS2000
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ Р 8.648-2008. ГСИ. ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от Г10-2 до 2409 Гц.
ГОСТ Р 8.761-2011. ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования.
ГОСТ IEC 61010-1-2014. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования.
Поверка
Поверкаосуществляется по документу TBS2000Mn-2016 «ГСИ. Осциллографы цифровые серии TBS2000. Методика поверки», утвержденному генеральным Директором ЗАО «АКТИ-Мастер» 28.11.2016 г.
Основные средства поверки представлены в таблице 5.
Таблица 5 - Средства поверки
Наименование |
Требуемые метрологические характеристики |
Статус эталона и обозначение документа на поверочную схему |
Рекомендуемый тип средства измерений, регистрационный номер |
Калибратор постоянного напряжения |
Воспроизводимые значения напряжения ±0,7; ±1,8; ±45 В с относительной погрешностью не более ±0,05 % |
Рабочий эталон единицы постоянного электрического напряжения 3 разряда по ГОСТ 8.027-2001 |
Калибратор универсальный Fluke 9100 рег. № 25985-09 |
Калибратор переменного напряжения |
Воспроизводимое значение амплитуды напряжения 3 В на частотах до 100 МГц с относительной погрешностью напряжения не более ±0,5 % |
Рабочий эталон единицы переменного электрического напряжения 2 разряда по ГОСТ Р 8.648-2015 |
Калибратор универсальный Fluke 9100 с опцией 250 рег. № 25985-09 |
Генератор импульсов |
Амплитуда напряжения 1 В, период следования импульсов 1 мс с относительной погрешностью периода не более ±5М0-6 |
- |
Калибратор универсальный Fluke 9100 с опциями 100, 250 рег. № 25985-09 |
Допускается применение аналогичных средств поверки, обеспечивающих указанные в таблице 5 требуемые метрологические характеристики.
Знак поверки наносится на переднюю панель корпуса осциллографов в виде наклейки (место нанесения показано на рисунках 1 и 2) и/или на свидетельство о поверке.
Изготовитель
Компания “Tektronix (China) Co., Ltd.”, Китай
Адрес: 1227 Chuan Qiao Road, Pudong New Area, Shanghai 201206, P.R.C
Тел. (8621)38960893, Факс (8621)58993156
Web: http://www.tek.com
E-mail: moscow@tektronix.com
Заявитель
Общество с ограниченной ответственностью «Мастер-Тул» (ООО «Мастер-Тул»)
Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 5
Тел.: (499)750-70-72, Тел./факс (495)984-70-88
Web: http://www.master-tool.ru
E-mail: info@master-tool.ru
Испытательный центр
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)
Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 5
Тел./факс: +7(495)926-71-85
Web: http://www.actimaster.ru
E-mail: post@actimaster.ru
Принцип действия основан на аналого-цифровом преобразовании напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на дисплее в виде осциллограмм с измерением амплитудных и временных параметров. Синхронизация осуществляется от внутреннего опорного генератора.
Управление режимами работы и параметрами измерений производится вручную с лицевой панели, или по интерфейсам USB, LAN (10/100BASE-T).
В серии представлены четыре модели (TBS2072, TBS2102, TBS2074, TBS2104), отличающиеся количеством каналов и верхней частотой полосы пропускания.
Конструктивно осциллографы выполнены в виде моноблока в настольном исполнении. Вид лицевой панели двухканальных моделей TBS2072, TBS2102 показан на рисунке 1, четырехканальных моделей TBS2074, TBS2104 - на рисунке 2, вид задней панели осциллографов представлен на рисунке 3.
место нанесения знака утверждения типа и знака поверки |

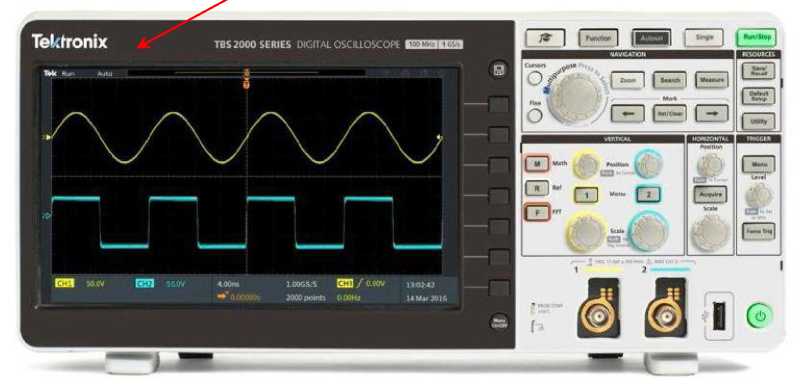

Рисунок 1 - Вид лицевой панели моделей TBS2072, TBS2102
Таблица 4 - Комплектность осциллографов
Наименование и обозначение |
Кол-во |
Осциллограф цифровой TBS2072 / TBS2102 / TBS2074 / TBS2104 |
1 шт. |
Пробник пассивный TPP0100 (10Х, 100 МГц) |
2 шт. |
Кабель сетевой тип A1 |
1 шт. |
Накладки для передней панели на русском языке (комплект поставки L10) |
1 шт. |
Дополнительные принадлежности (пробники, адаптеры, футляры) |
по заказу |
Инструкция по инсталляции и безопасности (многоязычная) |
1 шт. |
Компакт-диск с технической документацией |
1 шт. |
Руководство пользователя 077-1273-00 |
1 шт. |
Методика поверки TBS2000МП-2016 |
1 шт. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Количество каналов | |
TBS2072, TBS2102 |
2 |
TBS2074, TBS2104 |
4 |
Входное сопротивление, МОм |
1,0 ±0,02 |
Максимальная частота дискретизации (скорость выборки), Гц |
1-109 |
Максимальное количество записи отсчетов в память |
20-106 |
Количество делений по вертикали |
10 (±5 от нулевой линии) |
Коэффициент отклонения (дискретно с шагом 1-2-5), мВ/дел |
от 2 до 5000 |
Пределы допускаемой относительной погрешности коэффици Ко < 5 мВ/дел Ко > 10 мВ/дел |
ента отклонения Ко ±4 % (типовое значение) ±3 % |
Продолжение таблицы 2
1 |
2 |
Диапазон установки постоянного напряжения смещения Uc, В | |
Ко < 200 мВ/дел |
±0,8 |
Ко > 500 мВ/дел |
±20 |
Остаточное смещение вертикальной шкалы (небаланс), мВ |
±(иб + 0,1 -Ко-дел)* |
Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения |
±[0,01-|Uo - ип| + ио]* |
П р и м е ч а н и е - в приведенных выше формулах иб = 1 мВ; ис - напряжение смещения; ип - напряжение, соответствующее установленному положению по вертикали относительно нулевой линии (Position); ио - остаточное смещение вертикальной шкалы | |
Верхняя частота полосы пропускания по уровню минус 3 дБ, МГц | |
TBS2072, TBS2074 |
70 |
TBS2102, TBS2104 |
100 |
Коэффициент развертки (дискретно с шагом 1-2-4) |
от 2 нс/дел до 100 с/дел |
Пределы допускаемой абсолютной погрешности измерения временных интервалов от 1 мс и более |
±25-10-6-T, где T - значение временного интервала |
Пороги внутренней синхронизации, типовые значения | |
на частотах до 50 МГц |
0,4 дел |
на частотах св. 50 МГц |
0,6 дел |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |
Тип входных ВЧ соединителей |
BNC(f) | |
Габаритные размеры, мм, не более | ||
TBS2072, TBS2102 |
TBS2074, TBS2 I04 | |
ширина |
373 |
413 |
высота |
175 |
202 |
глубина |
104 |
128 |
Масса, кг, не более | ||
TBS2072, TBS2102 |
2,62 | |
TBS2074, TBS2104 |
4,17 | |
Параметры электрического питания | ||
частота сети, Гц |
от 45 до 65; от 360 до 440 | |
напряжение сети, В | ||
при частоте сети от 45 до 66 Гц |
от 90 до 262 | |
при частоте сети от 360 до 440 Гц |
от 100 до 132 | |
потребляемая мощность, Вт, не более |
80 | |
Рабочие условия применения | ||
температура окружающей среды, °C |
от 0 до +50 | |
относительная влажность воздуха, % | ||
при температуре до +30 °C |
от 5 до 90 | |
при температуре св. +30 до +50 °C |
от 5 до 60 | |
Условия транспортирования и хранения | ||
температура окружающей среды, °C |
от -20 до +71 | |
относительная влажность воздуха, % | ||
при температуре до +30 °C |
от 5 до 90 | |
при температуре св. +30 до +60 °C |
от 5 до 60 | |
Электромагнитная совместимость |
по ГОСТ Р МЭК 61326-1-2014 | |
Безопасность |
по ГОСТ IEC 61010-1-2014 |
