Номер по Госреестру СИ: 62005-15
62005-15 Манометры деформационные с трубчатой пружиной
(MH, MK, MG)
Назначение средства измерений:
Манометры деформационные с трубчатой пружиной MH, MK, MG (далее манометры) предназначены для измерений избыточного, в том числе вакуумметрического, давления жидкостей и газов.

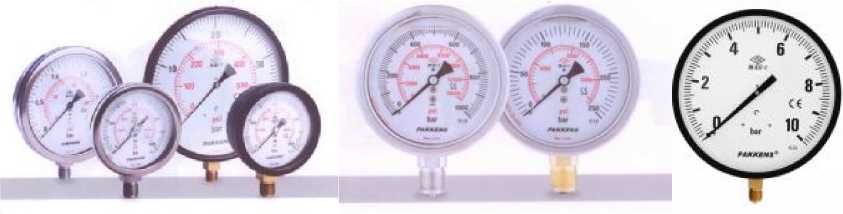

Внешний вид.
Манометры деформационные с трубчатой пружиной
Рисунок № 1

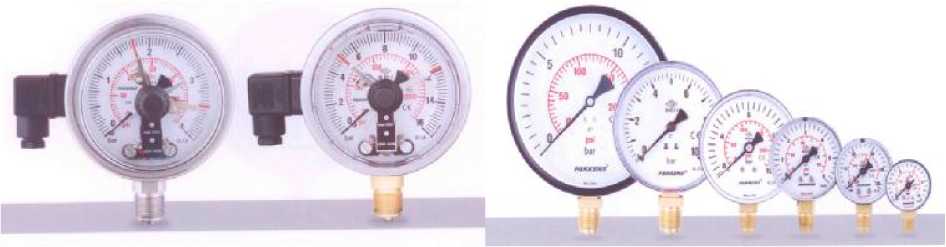

Внешний вид.
Манометры деформационные с трубчатой пружиной
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 30.10.2021
Номер записи -
ID в реестре СИ - 375465
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
MH, MG100, MG050, MG-63, MG-100, MG-063, MG 50, MG 100, MG 063, MG 050, MG, c, BANCROFT, 3, 213.53, 2, 1, ., -,
Производитель
Изготовитель - Фирма "PAKKENS"
Страна - ТУРЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.
Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).
В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.
Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.
Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 2855
Выдано извещений - 55
Кол-во периодических поверок - 2713
Кол-во средств измерений - 808
Кол-во владельцев - 95
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 693 дн.
Приказы РСТ, где упоминается данный тип СИ
№1250 от 2015.10.30 Об утверждении типов средств измерений
Наличие аналогов СИ: Манометры деформационные с трубчатой пружиной (MH, MK, MG)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
62005-15 Манометры деформационные с трубчатой пружиной (MH, MK, MG) Фирма "PAKKENS" (ТУРЦИЯ ) |
10135-15 Манометры избыточного давления, вакуумметры и мановакуумметры показывающие (МП-У, ВП-У, МВП-У) ОАО "Манотомь" (РОССИЯ г.Томск) |
|
62005-15 Манометры деформационные с трубчатой пружиной (MH, MK, MG) Фирма "PAKKENS" (ТУРЦИЯ ) |
26803-11 Манометры, вакуумметры и мановакуумметры показывающие для точных измерений (МПТИ, ВПТИ и МВПТИ) ОАО "Манотомь" (РОССИЯ г.Томск) |
|
62005-15 Манометры деформационные с трубчатой пружиной (MH, MK, MG) Фирма "PAKKENS" (ТУРЦИЯ ) |
50119-17 Манометры, вакуумметры и мановакуумметры показывающие (МПА-Кс, ВПА-Кс и МВПА-Кс) ОАО "Манотомь" (РОССИЯ г.Томск) |
|
62005-15 Манометры деформационные с трубчатой пружиной (MH, MK, MG) Фирма "PAKKENS" (ТУРЦИЯ ) |
55366-18 Манометры, вакуумметры и мановакуумметры показывающие виброустойчивые (ДМ 8008-ВУ, ДВ 8008-ВУ, ДА 8008-ВУ, ДМ 8008А-ВУ, ДА 8008А-ВУ, ДМ 8008А-Кс-ВУ, ДВ 8008А-Кс-ВУ, ДА 8008А-Кс-ВУ) Закрытое акционерное общество "Сектор-М" (ЗАО "Сектор-М") (РОССИЯ г. Томск) |
|
62005-15 Манометры деформационные с трубчатой пружиной (MH, MK, MG) Фирма "PAKKENS" (ТУРЦИЯ ) |
58474-19 Манометры, мановакуумметры, вакуумметры показывающие виброустойчивые (М-ВУ, МВ-ВУ, В-ВУ) Открытое акционерное общество «Манотомь» (ОАО «Манотомь») (РОССИЯ г. Томск) |
|
62005-15 Манометры деформационные с трубчатой пружиной (MH, MK, MG) Фирма "PAKKENS" (ТУРЦИЯ ) |
66961-17 Манометры, вакуумметры и мановакуумметры показывающие (ДМ 8010, ДВ 8010, ДА 8010) ЗАО "Сектор-М" (РОССИЯ г.Томск) |
|
62005-15 Манометры деформационные с трубчатой пружиной (MH, MK, MG) Фирма "PAKKENS" (ТУРЦИЯ ) |
67350-17 Манометры, вакуумметры, мановакуумметры показывающие (серии 2) АО "ВИКА МЕРА" (РОССИЯ г.Москва) |
|
62005-15 Манометры деформационные с трубчатой пружиной (MH, MK, MG) Фирма "PAKKENS" (ТУРЦИЯ ) |
71767-18 Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие (ДМ2005Сг, ДМ2005Сг1Ех, ДМ2010Сг, ДВ2005Сг, ДВ2005Сг1Ех, ДВ2010Сг, ДА2005Сг, ДА2005Сг1Ех, ДА2010Сг) Открытое акционерное общество "Манотомь" (ОАО "Манотомь") (РОССИЯ г. Томск) |
Все средства измерений Открытое акционерное общество "Манотомь" (ОАО "Манотомь")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
61956-15 23.10.2021 |
Термометры манометрические, TI, TG Фирма "PAKKENS" (ТУРЦИЯ ) |
ОТ МП |
3 года |
|
62005-15 30.10.2021 |
Манометры деформационные с трубчатой пружиной, MH, MK, MG Фирма "PAKKENS" (ТУРЦИЯ ) |
ОТ МП |
2 года |
|
62006-15 30.10.2021 |
Манометры деформационные мембранные, SH, DS, MC Фирма "PAKKENS" (ТУРЦИЯ ) |
ОТ МП |
1 год |
|
62009-15 30.10.2021 |
Манометры дифференциальные, DG Фирма "PAKKENS" (ТУРЦИЯ ) |
ОТ МП |
2 года |
|
62145-15 30.10.2021 |
Термометры биметаллические, TE, TB Фирма "PAKKENS" (ТУРЦИЯ ) |
ОТ МП |
3 года |
Кто поверяет Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие (ДМ2005Сг, ДМ2005Сг1Ех, ДМ2010Сг, ДВ2005Сг, ДВ2005Сг1Ех, ДВ2010Сг, ДА2005Сг, ДА2005Сг1Ех, ДА2010Сг)
Стоимость поверки Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие (ДМ2005Сг, ДМ2005Сг1Ех, ДМ2010Сг, ДВ2005Сг, ДВ2005Сг1Ех, ДВ2010Сг, ДА2005Сг, ДА2005Сг1Ех, ДА2010Сг)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
105 | 674 |
|
ФБУ НИЦ ПМ-Ростест Москва |
155 | 674 |
|
ФБУ НИЦ ПМ-Ростест Москва |
80 | 674 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
73 | 674 |
|
ООО «Метрологический сервис» (Метросервис) Москва |
300 | 674 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта манометра и фотохимическим или иным методом на циферблат манометра.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Метод прямых измерений.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к манометрам деформационным с трубчатой пружиной MH, MK, MGГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
Техническая документация компании «PAKKENS», Турция.
Поверка
Поверкаосуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- вакуумметр поршневой ВП, пределы измерений: от минус 100 до 0 кПа, класс точности: 0,05;
- манометры грузопоршневые:
МП-2,5
МП-6
МП-60
МП-600
МП-2500
пределы измерений: от 0 до 250 кПа, пределы измерений: от 40 до 600 кПа, пределы измерений: от 0,1 до 6 МПа, пределы измерений: от 1,25 до 60 МПа, пределы измерений: от 1,6 до 250 МПа,
класс точности: 0,05; класс точности: 0,05; класс точности: 0,05; класс точности: 0,05; класс точности: 0,05.
Изготовитель
Компания «PAKKENS», Турция
Organize Sanayi Bolgesi, Sari Cd No: 20
Bursa 16159, Turkey
http://www.pakkens.com.tr
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Под воздействием измеряемого давления, которое подается в трубчатую пружину манометра, происходит деформация трубчатой пружины, которая преобразуется передаточным механизмом в перемещение показывающей стрелки относительно шкалы циферблата манометра.
Для защиты внутренних устройств манометров и для снижения погрешности манометров от вибрации манометры могут заполняться демпфирующей жидкостью.
Манометры могут снабжаться электроконтактным сигнализирующим устройством, обеспечивающим управление внешними электрическими цепями.
Все модели имеют одинаковый принцип действия и отличаются друг от друга габаритными размерами и пределами измерений, не превышающими значений, указанных в таблице 1.
Общий вид манометров представлен на рисунках 1,2,3.
Рисунок 1 - Манометры деформационные с трубчатой пружиной MH
Рисунок 2 - Манометры деформационные Рисунок 3 - Манометры деформационные
с трубчатой пружиной MG с трубчатой пружиной MK
Знак поверки в виде наклейки наносится на боковую поверхность корпуса, а в виде оттиска каучукового клейма - на защитное стекло лицевой панели таким образом, чтобы оттиск не мешал снятию показаний.
Условное обозначение модификации, диаметр шкалы, максимальные диапазоны измерений, приведены в таблице 1.
бар, Па, кг/см , атм, мм рт. ст., мм вод. ст.
Таблица 1
|
Обозначение модификации |
Диаметр шкалы, (мм) |
Диапазоны измерений, |
|
MH |
100, 160, 250 |
от (0 ...0,06) до (0.100) (МПа) от (минус 0,1 .. .0) до (минус 0,1 ...2,4) (МПа) от (0 .0,6) до (0.1000) (бар) от (минус 1 .0) до (минус 1 ...24) (бар) |
|
MK |
100, 160, |
от (0 .0,6) до (0.1000) (гПа) от (минус 76 .0) до (минус 1 .2,4) (МПа) от (0 .0,6) до (0.1000) (мбар) от (минус 760 .0) до (минус 1 .24) (бар) |
|
MG |
40, 50, 63, 80, 100, 160 |
от (0 .0,06) до (0.60) (МПа) от (минус 0,1 .0) до (минус 1 .2,4) (МПа) от (0 .0,6) до (0.600) (бар) от (минус 1 .0) до (минус 1 .24) (бар) |
По заказу потребителя манометры могут поставляться в следующих единицах давления: psi, 2
Пределы допускаемой основной приведенной
погрешности, % от диапазона измерений: ±0,5; ±0,6; ±1,0; ±1,6; ±2,5
Вариация показаний, %: 0,5; 0,6; 1,0; 1,6; 2,5
Пределы допускаемой основной приведенной погрешности
сигнализирующего устройства, % от диапазона измерений: ±1,5; ±2,5; ±4
(для приборов с допускаемой основной приведенной погрешностью ±1,0; ±1,6; ±2,5, соответственно)
Диапазон рабочих температур, °C
Для манометров без заполнения демпфирующей жидкостью: от минус 20 до плюс 60
Для манометров, заполненных демпфирующей жидкостью: от минус 30 до плюс 60
Пределы допускаемой дополнительной погрешности,
вызванной изменением температуры от нормальных
условий, в диапазоне рабочих температур на каждые 10°С, %: MH, MK: ±0,3
MG: ±0,6
Габаритные размеры, мм, не более
(диаметр корпуса х глубина,): MH: от 106*49 до 294*56,5
MK: от 110*88 до 194*126
MG: от 50*29 до 162*53 Масса, г, не более:
для манометров, без заполнения демпфирующей жидкостью: MH: от 560 до 750
MK: от 650 до 1300
MG: от 215 до 562
для манометров, заполненных демпфирующей жидкостью: MH: от 570 до 950
MK: от 660 до 1500
MG: от 225 до 760 Средний срок службы, лет: 10
