Сведения о средстве измерений: 62009-15 Манометры дифференциальные

Номер по Госреестру СИ: 62009-15
62009-15 Манометры дифференциальные
(DG)

Назначение средства измерений:
Манометры дифференциальные DG (далее манометры) предназначены для измерения разности давлений неагрессивных и агрессивных жидкостей и газов.

сертификация программного обеспечения
Внешний вид. Манометры дифференциальные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Манометры дифференциальные
Рисунок № 1

Общие сведения

Дата публикации -
Срок свидетельства - 30.10.2021
Номер записи -
ID в реестре СИ - 375469
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

РАККЕNS, Нет модификации, PAKKENS, MG, DG, , PAKKENS,

Производитель

Изготовитель - Фирма "PAKKENS"
Страна - ТУРЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Барнаул - административный центр Алтайского края и одноименного городского округа. Население города составляет 630 877 человек. Расположен на юге Западной Сибири при впадении реки Барнаулки в Обь. Возник в 1730-х годах и развивался как поселение при сереброплавильном заводе Акинфия Демидова. В настоящее время это крупный транспортный узел, промышленный, культурный, медицинский и образовательный центр Сибири.

Большинство крупных промышленных предприятий расположены в северной, западной и южной частях города. Основу промышленного комплекса составляют 126 крупных и средних предприятий, на которых работают 22 000 человек.

Индекс промышленного производства в Барнауле составляет 105,5%. Наибольший рост объемов показывают предприятия по производству транспортных средств, оборудования и металлообработки; химической промышленности; обрабатывающей промышленности.

В 2017 году промышленными предприятиями Барнаула отгружено товаров собственного производства, выполнено работ и услуг на сумму 82,6 млрд рублей. Доля Барнаула в общем объеме отгруженной промышленной продукции Алтайского края составляет 23,7%.

Отчет "Анализ рынка поверки в Барнауле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Барнаул.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 134
Выдано извещений - 1
Кол-во периодических поверок - 92
Кол-во средств измерений - 15
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 725 дн.

Приказы РСТ, где упоминается данный тип СИ

№1250 от 2015.10.30 Об утверждении типов средств измерений

Наличие аналогов СИ: Манометры дифференциальные (DG)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "PAKKENS"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
61956-15
23.10.2021
Термометры манометрические, TI, TG
Фирма "PAKKENS" (ТУРЦИЯ )
ОТ
МП
3 года
62005-15
30.10.2021
Манометры деформационные с трубчатой пружиной, MH, MK, MG
Фирма "PAKKENS" (ТУРЦИЯ )
ОТ
МП
2 года
62006-15
30.10.2021
Манометры деформационные мембранные, SH, DS, MC
Фирма "PAKKENS" (ТУРЦИЯ )
ОТ
МП
1 год
62009-15
30.10.2021
Манометры дифференциальные, DG
Фирма "PAKKENS" (ТУРЦИЯ )
ОТ
МП
2 года
62145-15
30.10.2021
Термометры биметаллические, TE, TB
Фирма "PAKKENS" (ТУРЦИЯ )
ОТ
МП
3 года

Исследование "Анализ рынка поверки Дальневосточного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на территории Дальнего Востока России и Восточной Сибири.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Кто поверяет Манометры дифференциальные (DG)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "КАЛУЖСКИЙ ЦСМ"
(RA.RU.311265)
РСТ
  • DG
  • PAKKENS
  • , PAKKENS
  • 64 0 64 0 64 0 64
    ФБУ "ЯКУТСКИЙ ЦСМ"
    (RA.RU.311545)
    РСТ
  • DG
  • 5 0 0 0 0 0 0
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (RA.RU.311306)
    РСТ
  • Нет модификации
  • 3 0 3 1 3 0 3
    ФБУ "РЯЗАНСКИЙ ЦСМ"
    (RA.RU.311387)
    РСТ
  • DG
  • 1 0 1 0 1 0 1
    ПАО "ЗМЗ"
    (RA.RU.311925)
  • DG
  • 1 0 1 0 1 0 1
    ФБУ "РЯЗАНСКИЙ ЦСМ"
    (56)
    РСТ
  • 29 0 0 0 0 0 0
    ООО "ЕДС Групп"
    (РОСС RU.0001.310306)
  • DG
  • 8 0 0 0 0 0 0
    ООО "СТЕК"
    (RA.RU.312080)
  • DG
  • 4 0 4 0 0 0 0
    ООО "МЕТРОСЕРВИС"
    (RA.RU.312120)
  • MG
  • 2 0 2 0 0 0 0
    ФБУ "КРЫМСКИЙ ЦСМ"
    (RA.RU.310576)
    РСТ
  • DG
  • 6 3 0 6 0 6 0 6
    ФБУ "ПРИОКСКИЙ ЦСМ"
    (RA.RU.311265)
  • PAKKENS
  • DG
  • РАККЕNS
  • 11 11 0 11 0 11 0 11

    Стоимость поверки Манометры дифференциальные (DG)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист паспорта манометра и фотохимическим или иным методом на циферблат манометра.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Метод прямых измерений.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к манометрам дифференциальным DG

    ГОСТ 18140-84 «Манометры дифференциальные ГСП. Общие технические условия».

    ГОСТ 13717-84 «Приборы манометрического принципа действия показывающие электроконтактные. Общие технические условия».

    ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4404 Па».

    Техническая документация компании «PAKKENS», Турция.

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.146-75 «ГСИ. Манометры дифференциальные показывающие и самопишущие с интеграторами ГСП. Методика поверки».

    Основные средства поверки:

    Манометры грузопоршневые МП-2,5; МП-6; МП-60; Класс точности 0,02; 0,05.


    Изготовитель


    Компания «PAKKENS», Турция
    Organize Sanayi Bolgesi, Sari Cd No: 20
    Bursa 16159, Turkey
    http://www.pakkens.com.tr

    Испытательный центр


    Федеральное государственное унитарное предприятие
    «Всероссийский научно-исследовательский институт метрологической службы»
    (ФГУП «ВНИИМС»)
    Адрес: Москва, 119361, Россия, ул. Озерная, д.46
    тел.: +7 (495) 437-55-77, т./факс +7 (495) 430-57-25
    e-mail: office@vniims.ru, http://www.vniims.ru

    Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.

    Под воздействием измеряемой разности давлений, которые подаются в измерительные камеры манометра, происходит деформация чувствительного элемента, которая преобразуется передаточным механизмом в перемещение показывающей стрелки относительно шкалы циферблата манометра. Корпуса и чувствительные элементы манометров изготовлены из коррозионностойких материалов.

    Для защиты внутренних устройств манометров и для снижения погрешности манометров от вибрации манометры могут заполняться демпфирующей жидкостью.

    Манометры дифференциальные DG могут быть снабжены электроконтактным сигнализирующим устройством, обеспечивающим управление внешними электрическими цепями.

    Все модификации имеют одинаковый принцип действия и отличаются друг от друга габаритными размерами и пределами измерений.

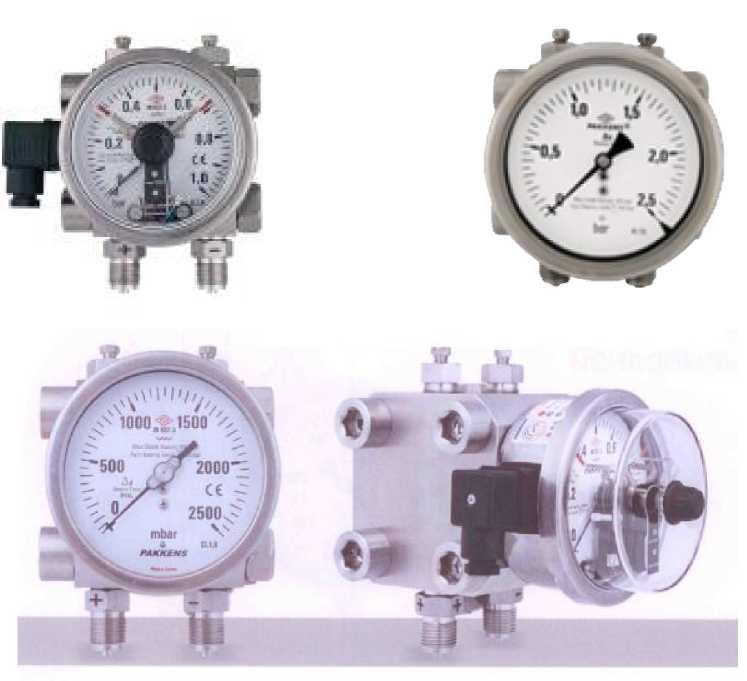

    Общий вид манометров представлен на рисунке 1.

    Внешний вид. Манометры дифференциальные (DG), http://oei-analitika.ru

    Рисунок 1 - Манометры дифференциальные DG

    Знак поверки в виде наклейки наносится на боковую поверхность корпуса, а в виде оттиска каучукового клейма - на защитное стекло лицевой панели таким образом, чтобы оттиск не мешал снятию показаний.


    Комплект поставки приборов соответствует указанному в таблице 1.

    Таблица 1

    Наименование

    Количество

    Манометр дифференциальный DG

    1 шт.

    Паспорт

    1 экз.


    Диапазоны измерений:

    от (0 ..60) до (0...2500) (кПа) от (0 ...0.6) до (0.25) (бар)

    По заказу потребителя манометры могут поставляться в следующих единицах давления: psi,

    2

    бар, Па, кг/см , атм, мм рт. ст., мм вод. ст.

    Пределы допускаемой основной приведенной погрешности, % от диапазона измерений:

    ± 1,6

    Вариация показаний, %:

    1,6

    Пределы допускаемой основной приведенной погрешности сигнализирующего устройства, % от диапазона измерений:

    ±2,5

    Максимальное рабочее (статическое) давление, бар

    100; 250

    Пределы допускаемой дополнительной приведенной погрешности от воздействия рабочего (статического) давления: %/10 бар

    Диапазон рабочих температур, °C:

    для манометров, без заполнения демпфирующей жидкостью: для манометров, заполненных демпфирующей жидкостью:

    Пределы допускаемой дополнительной погрешности, вызванной изменением температуры от нормальных условий в диапазоне рабочих температур на каждые 10°С, %:

    Габаритные размеры, мм, не более (диаметр корпуса х высота х глубина)

    от 100х99х49 до 160х165х52

    Масса, г, не более:

    для манометров, без заполнения демпфирующей жидкостью: для манометров, заполненных демпфирующей жидкостью: Средний срок службы, лет:

    ±0,2

    от минус 20 до плюс 60

    от минус 30 до плюс 60

    ±0,6

    9 100

    9 200

    10
