Номер по Госреестру СИ: 63005-16
63005-16 Твердомеры Виккерса
(5030SKV, 5030TKV, 6030LKV)
Назначение средства измерений:
Твердомеры Виккерса 5030SKV, 5030TKV, 6030LKV (далее - твердомеры)
предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.

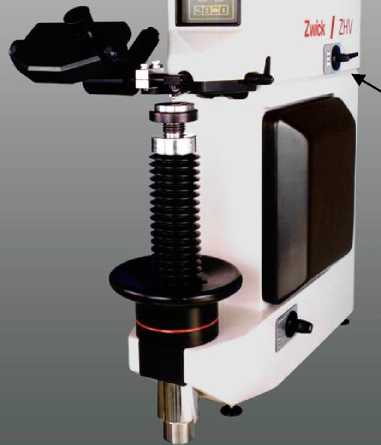

Внешний вид.
Твердомеры Виккерса
Рисунок № 1

Внешний вид.
Твердомеры Виккерса
Рисунок № 2
Программное обеспечение
Встроенное ПО используется для управления работой твердомеров, записи, хранения и статистической обработки результатов измерений. Внешнее ПО для персонального компьютера поддерживает все функции встроенного ПО в расширенном варианте. Дополнительно оно позволяет автоматически распознавать отпечаток, измерять длины диагоналей и вычислять значение твердости.
Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1
Встроенное ПО |
Внешнее ПО | |||
Идентификационные данные (признаки) |
Значение для твердомеров |
Значение для твердомеров 5030SKV, 5030TKV, 6030LKV | ||
5030SKV |
5030TKV |
6030LKV | ||
Идентификационное наименование ПО |
5030SKV |
5030TKV |
6030LKV |
ZHp..HD |
Номер версии (идентификационный номер) ПО |
4610dd |
37248c |
617a6d |
v 7.0.369 и выше |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист
руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Твердомеры Виккерса 5030SKV, 5030TKV, 6030LKV. Руководство по эксплуатации. INDENTEC 5030, 6030 - 01 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам Виккерса 5030SKV, 5030TKV, 6030LKV
-
1 ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».
-
2 ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения».
-
3 ГОСТ 8.695-2009 «Государственная система обеспечения единства измерений. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».
-
4 ГОСТ 8.063-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».
-
5 Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по ГОСТ Р 8.695-2009 «ГСИ. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».
Основные средства поверки:
эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями: (250±50) HV; (450±75) HV; (800±50) HV.
Изготовитель
Фирма «Indentec Hardness Testing Machines Limited», Великобритания
Адрес: Unit 30 Navigation Drive, Hurst Business Park, Brierley Hill, West Midlands, DY5 1UT, United Kingdom
Тел.: +44 (0)1384 48 40 70; Факс: +44 (0)1384 48 10 74
E-mail: sales@indentec.com
Заявитель
Общество с ограниченной ответственностью «Цвик трейдинг - М»
(ООО «Цвик трейдинг - М»)
Юридический адрес: 121151, г. Москва, ул. Раевского, д. 4
ИНН: 7708571452
Тел. (495) 783-88-12; факс (495) 783-88-13
Е-mail: info@zwick.ru
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево Телефон: +7(495)526-63-00, факс: +7(495)526-63-00
E-mail: office@vniiftri.ru
Принцип действия твердомеров основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по Виккерсу (HV).
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Твердомеры отличаются диапазоном прикладываемых нагрузок, типом дисплея, форматом представления информации на экране дисплея о ходе процесса измерения твёрдости, типом связи с компьютером. Твердомеры могут быть оснащены видеокамерой и персональным компьютером, программное обеспечение которого позволяет автоматически находить отпечаток и определять значение твердости. При измерениях отпечатков с длиной диагоналей более 0,4 мм измерения проводить в ручном режиме.
Доступ к метрологически значимой части ограничен конструкцией твердомеров.
Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.

Рисунок 1 - Внешний вид твердомеров

место нанесения знака утверждения типа
место
расположения
пломбы
В комплект поставки входят:
твердомер 5030SKV, или 5030TKV, или 6030LKV (по заказу)...................................1 шт.;
объектив 10х................................................................................................................1 шт.;
ручная измерительная система с окуляром (по заказу) ...............................................1 шт.;
персональный компьютер (по заказу) ...........................................................................1 шт.;
видеокамера (по заказу) .................................................................................................1 шт.;
программное обеспечение ZHp..HD (по заказу)...........................................................1 шт.;
руководство по эксплуатации INDENTEC 5030, 6030 - 01 РЭ.....................................1 шт.;
руководство по эксплуатации INDENTEC ZHp..HD - 01 РЭ (по заказу)......................1 шт.
Испытательные нагрузки по шкалам Виккерса, Н:
- для твердомеров 5030SKV, 5030TKV..........9,807; 29,42; 49,03; 98,07; 196,1; 294,2; 490,3;
- для твердомеров 6030LKV.......................................9,807; 29,42; 49,03; 98,07; 196,1; 294,2.
Пределы допускаемой относительной погрешности нагрузки, %.....................................± 1,0.
Диапазон измерений твердости по шкалам Виккерса (HV),..............................от 50 до 1500.
Пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 2.
Таблица 2
Обозначение шкалы |
Интервалы измерений твёрдости HV | ||||||||||
твёрдости |
100± |
200± |
300± |
400± |
500± |
600± |
700± |
800± |
900± |
1225± | |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
275 | ||
Пределы допускаемых абсолютных погрешностей твердомеров, HV (±) | |||||||||||
HV 1 |
4,5 |
10 |
14 |
18 |
27,5 |
32,5 |
37,5 |
51 |
57 |
120 | |
HV 3 |
4,5 |
7,5 |
10,5 |
13,5 |
16,5 |
26 |
30 |
34 |
38 |
75 | |
HV 5 |
4,5 |
7,5 |
10,5 |
13,5 |
16,5 |
19,5 |
22,5 |
25,5 |
38 |
60 | |
HV 10 |
4,5 |
7,5 |
10,5 |
13,5 |
16,5 |
19,5 |
22,5 |
25,5 |
28,5 |
45 | |
HV 20 |
4,5 |
7,5 |
10,5 |
13,5 |
16,5 |
19,5 |
22,5 |
25,5 |
28,5 |
45 | |
HV 30 |
4,5 |
7,5 |
7 |
9 |
11 |
13 |
15 |
17 |
19 |
30 | |
HV 50 |
4,5 |
7,5 |
7 |
9 |
11 |
13 |
15 |
17 |
19 |
30 |
Примечание: в твердомерах 5030SKV, 5030TKV используются шкалы HV 1 - HV 50, в твердомерах 6030LKV используются шкалы HV 1 - HV 30.
Рабочие условия применения:
-
- температура окружающего воздуха ,оС........................................................от 10 до 35;
Напряжение питания от сети переменного тока частотой (50±1) Гц, В..............220±22.
Габаритные размеры, мм, не более:
