Принцип действия твердомеров основан:

• - для шкал Роквелла - на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника;

• - для шкал Виккерса - на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка;

• - для шкал Бринелля - на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.

Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.

Твердомеры отличаются шкалами и диапазоном прикладываемых нагрузок. Твердомеры могут быть оснащены видеокамерой и персональным компьютером, программное обеспечение которого позволяет автоматически находить отпечаток и определять значение твердости.

Доступ к метрологически значимой части ограничен конструкцией твердомеров.

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.

место нанесения знака утверждения типа

место нанесения

знака поверки

места расположения

пломб

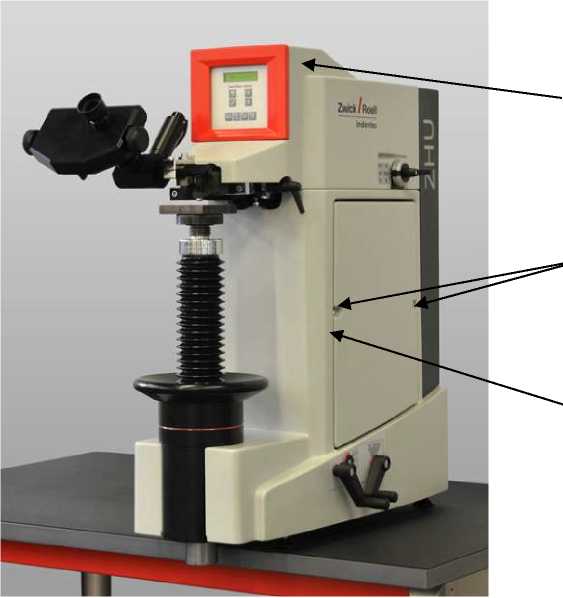

Рисунок 1 - Внешний вид твердомеров

В комплект поставки входят:

твердомер 9150 LKV или 8187.5 LKV (по заказу)..........................................................1 шт.;

объектив..................................................................................................................................1 шт.;

ручная измерительная система с окуляром (по заказу) ...............................................1 шт.;

персональный компьютер (по заказу) ...........................................................................1 шт.;

видеокамера (по заказу) .................................................................................................1 шт.;

внешнее программное обеспечение ZHp..HD (по заказу).............................................1 шт.;

руководство по эксплуатации INDENTEC 9150 LKV, 8187.5 LKV - 01 РЭ...............1 экз.;

руководство по эксплуатации INDENTEC ZHp..HD - 01 РЭ (по заказу)......................1 экз.

Испытательные нагрузки для шкал Роквелла, а также пределы допускаемой относительной погрешности нагрузок приведены в таблице 2.

Таблица 2

Диапазоны измерений твердости для шкал Роквелла и соответствующие им пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 3.

Таблица 3

Испытательные нагрузки по шкалам Виккерса, Н:

- для твердомеров 9150 LKV.................................................29,42; 49,03; 98,07; 196,1; 294,2;

- для твердомеров 8187.5 LKV..............................................29,42; 49,03; 98,07; 294,3; 980,7.

Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Виккерса приведены в таблице 4.

Таблица 4

Примечание: шкала HV 20 используется только в твердомерах 9150 LKV, шкала HV 100 используется только в твердомерах 8187.5 LKV

Испытательные нагрузки и диапазоны измерений твердости по шкалам Бринелля , HBW:

• - для твердомеров 9150LKV, 8187.5 LKV:

HBW 1/10 (нагрузка 98 Н);....................... от 39 до 200;

HBW 1/30 (нагрузка 294 Н);..................... от 95 до 650;

• - для твердомеров 8187.5 LKV:

HBW 2,5/62,5 (нагрузка 613 Н)................................ от 32 до 218;

HBW 2,5/187,5 (нагрузка 1839 Н).............................от 95 до 650.

Пределы допускаемой относительной погрешности нагрузок, %.................................±1,0.

Таблица 5

Примечание: шкалы HBW 2,5/62,5, HBW 2,5/187,5 используется только в твердомерах 8187.5 LKV

Рабочие условия применения:

• -  температура окружающего воздуха ,^оС........................................................от 10 до 35;

• -  относительная влажность окружающего воздуха, %, не более.................................80.

Напряжение питания от сети переменного тока частотой (50±1) Гц, В..............220±22.

Габаритные размеры, мм, не более:

• -   длина

• -   ширина

• -   высота

Масса, кг, не более
