Принцип действия датчиков основан на преобразовании силы тяжести, действующей на упругий элемент, в его деформацию и преобразовании этой деформации при помощи тензорезисторов в аналоговый нормированный электрический сигнал.

Датчик состоит из упругого элемента, тензорезисторов на клеевой основе, соединенных по мостовой электрической схеме, элементов термокомпенсации и нормирования.

Датчики состоят из двенадцати семейств SB2, SB4, SB5, SB6, SB8, SLB, SB14, BK2, PC1, PC2H, PC6 и PCB, отличающихся монтажными элементами встройки датчика в весы.

Модификации датчиков отличаются максимальной нагрузкой, пределами допускаемой погрешности, габаритными размерами, массой и имеют следующее варианты обозначения

1-2-3-4-5-6, где:

• 1 - указание семейства (РС22, РС42, РС46 или РС60);

• 2 - указание максимальной нагрузки;

• 3 - обозначение принципа введения нагрузки (может не указываться);

• 4 - обозначение соединительного кабеля (может не указываться);

• 5 - обозначение версии резьбы (может не указываться);

• 6 - класс точности по ГОСТ 8.631-2013 и число поверочных интервалов (C1, С2, С3, С4, С5 или С6).

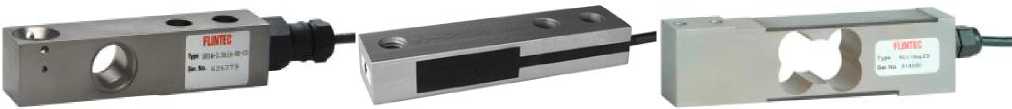

SB2                          SB4                        SB5

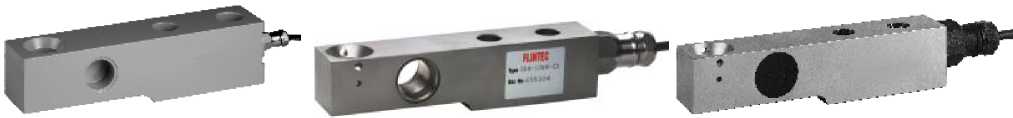

SB6                       SB8                        SLB

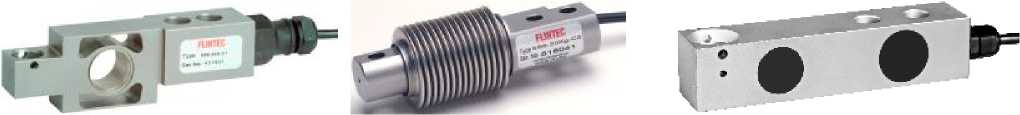

SB14                     BK2                        PC1

PC2H                PC6                  PCB

Рисунок 1 - Внешний вид датчиков

Маркировка датчиков производится на фирменной наклейке, на которой нанесены:

- торговая марка изготовителя ;

- модификация весоизмерительного датчика;

- максимальная нагрузка Emax;

- серийный номер;

- знак утверждения типа.

Знак поверки наносится в паспорт.

Таблица 26

• 1. Пределы допускаемых погрешностей датчиков различных модификаций приведены в таблице 1.

Таблица 1

• 2. Значение поверочного интервала п, кг..............................................E_max / n_max

• 3. Относительный выходной сигнал при E_max, мВ/В....................................2 ± 5 %

• 4. Минимальная нагрузка, Е^, кг...................................................................0

• 5. Обозначение по влажности......................................................................СН

• 6. Условия измерений:

- предельные значения температуры, °С................................ от минус 10 до плюс 40

• 7. Напряжение питания, В.....................................................................от 5 до 15

• 8. Вероятность безотказной работы за 2000 ч.................................................. 0,98

• 9. Датчики семейства SB2

  • 9.1 Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (n_max), максимальная нагрузка (E_max), минимальный поверочный интервал (v_min), невозврат выходного сигнала при возврате к минимальной нагрузке DR после нагружения постоянной нагрузкой, составляющей 90 - 100 % от E_max в течение 30 мин, выраженный через поверочный интервал v приведены в таблице 2.

Таблица 2

• 9.2. Входное сопротивление, Ом............................................................. 385 ± 20

• 9.3. Выходное сопротивление, Ом..........................................................351 ± 1

• 9.4. Диапазон температур работоспособности и хранения, °С ... от минус 40 до плюс 80

• 9.5. Максимальная нагрузка E_max, габаритные размеры и масса датчиков приведены в таблице 3.

Таблица 3

• 10. Датчики семейства SB4

  • 10.1 Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (n_max), максимальная нагрузка (E_max), минимальный поверочный интервал (v_min), невозврат выходного сигнала при возврате к минимальной нагрузке DR после нагружения постоянной нагрузкой, составляющей 90 - 100 % от E_max в течение 30 мин, выраженный через поверочный интервал v приведены в таблице 4.

Таблица 4

• 10.2. Входное сопротивление, Ом........................................................... 1106 ± 5

• 10.3. Выходное сопротивление, Ом....................................................... 1000 ± 1

• 10.4. Диапазон температур работоспособности и хранения, °С .. от минус 40 до плюс 80

• 10.5. Максимальная нагрузка Е_тах, габаритные размеры и масса датчиков приведены в таблице 5.

Таблица 5

• 11. Датчики семейства SB5

  • 11.1 Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (n_max), максимальная нагрузка (E_max), минимальный поверочный интервал (v_min), невозврат выходного сигнала при возврате к минимальной нагрузке DR после нагружения постоянной нагрузкой, составляющей 90 - 100 % от E_max в течение 30 мин, выраженный через поверочный интервал v приведены в таблице 6.

    Наименование характеристики	Значение*
    Класс точности по ГОСТ 8.631-2013	С1	C3
    Максимальное число поверочных интервалов nmax=Emax/n	1000	3000
    Максимальная нагрузка, Emax, кг	510, 1020, 2039, 5099
    Минимальный поверочный интервал vmin, кг	Emax / 5100	Emax / 11000
    Невозврат выходного сигнала при возврате к минимальной нагрузке DR после нагружения постоянной нагрузкой, составляющей 90 - 100 % от Emax в течение 30 мин, выраженный через поверочный интервал v	Emax / 2000	Emax / 6000
    Примечание: * Метрологические характеристики приведены для предельных значений температуры от минус 10 °С до плюс 40 °С.

• 11.2. Входное сопротивление, Ом......................................................... 1100 ± 50

• 11.3. Выходное сопротивление, Ом....................................................... 1000 ± 2

• 11.4. Диапазон температур работоспособности и хранения, °С .. от минус 20 до плюс 65

• 11.5. Максимальная нагрузка E_max, габаритные размеры и масса датчиков приведены в таблице 7.

Таблица 7

• 12. Датчики семейства SB6

  • 12.1 Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (n_max), максимальная нагрузка (E_max), минимальный поверочный интервал (v_min), невозврат выходного сигнала при возврате к минимальной нагрузке DR после нагружения постоянной нагрузкой, составляющей 90 - 100 % от E_max в течение 30 мин, выраженный через поверочный интервал v приведены в таблице 8.

Таблица 8

• 12.2. Входное сопротивление, Ом......................................................... 1100 ± 50

• 12.3. Выходное сопротивление, Ом....................................................... 1000 ± 1

• 12.4. Диапазон температур работоспособности и хранения, °С ..от минус 40 до плюс 80

• 12.5. Максимальная нагрузка E_max, габаритные размеры и масса датчиков приведены в таблице 9.

  Максимальная нагрузка (EmaxX кг	Г абаритные размеры, не более, мм			Масса, кг, не более
  	длина	ширина	высота
  20,4; 51	171,0	30,0	45,6	1,0
  102; 204	171,0	30,0	40,0	1,0

• 13. Датчики семейства SB8

  • 13.1 Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (n_max), максимальная нагрузка (E_max), минимальный поверочный интервал (v_min), невозврат выходного сигнала при возврате к минимальной нагрузке DR после нагружения постоянной нагрузкой, составляющей 90 - 100 % от E_max в течение 30 мин, выраженный через поверочный интервал v приведены в таблице 10.

Таблица 10

• 13.2. Входное сопротивление, Ом........................................................... 380 ± 10

• 13.3. Выходное сопротивление, Ом........................................................ 350 ± 3

• 13.4. Диапазон температур работоспособности и хранения, °С ..от минус 40 до плюс 80

• 13.5. Максимальная нагрузка E_max, габаритные размеры и масса датчиков приведены в таблице 11.

Таблица 11

• 14. Датчики семейства SLB

  • 14.1 Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (n_max), максимальная нагрузка (E_max), минимальный поверочный интервал (v_min), невозврат выходного сигнала при возврате к минимальной нагрузке DR после нагружения постоянной нагрузкой, составляющей 90 - 100 % от E_max в течение 30 мин, выраженный через поверочный интервал v приведены в таблице 12.

Таблица 12

Продолжение таблицы 2

• 14.2. Входное сопротивление, Ом.......................................................... 1100 ± 50

• 14.3. Выходное сопротивление, Ом........................................................ 1000 ± 2

• 14.4. Диапазон температур работоспособности и хранения, °С .. от минус 20 до плюс 65

• 14.5. Максимальная нагрузка E_max, габаритные размеры и масса датчиков приведены в таблице 13.

Таблица 13

• 15. Датчики семейства SB14

  • 15.1 Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (n_max), максимальная нагрузка (E_max), минимальный поверочный интервал (v_min), невозврат выходного сигнала при возврате к минимальной нагрузке DR после нагружения постоянной нагрузкой, составляющей 90 - 100 % от E_max в течение 30 мин, выраженный через поверочный интервал v приведены в таблице 14.

Таблица 14

• 15.2. Входное сопротивление, Ом........................................................... 1100 ± 50

• 15.3. Выходное сопротивление, Ом........................................................ 1000 ± 2

• 15.4. Диапазон температур работоспособности и хранения, °С .. от минус 40 до плюс 80

• 15.5. Максимальная нагрузка E_max, габаритные размеры и масса датчиков приведены в таблице 15.

  Максимальная нагрузка (EmaxX кг	Г абаритные размеры, не более, мм			Масса, кг, не более
  	длина	ширина	высота
  227, 454, 1134, 2268	174,4	30,0	31,0	1,2
  4536	218,8	43,0	43,6	1,4

• 16. Датчики семейства ВК2

  • 16.1 Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (n_max), максимальная нагрузка (E_max), минимальный поверочный интервал (v_min), невозврат выходного сигнала при возврате к минимальной нагрузке DR после нагружения постоянной нагрузкой, составляющей 90 - 100 % от E_max в течение 30 мин, выраженный через поверочный интервал v приведены в таблице 16.

Таблица 16

• 16.2. Входное сопротивление, Ом............................................................ 1100 ± 50

• 16.3. Выходное сопротивление, Ом......................................................... 1000 ± 2

• 16.4. Диапазон температур работоспособности и хранения, °С ...от минус 20 до плюс 65

• 16.5. Максимальная нагрузка E_max, габаритные размеры и масса датчиков приведены в таблице 17.

Таблица 17

• 17. Датчики семейства РС1

  • 17.1 Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (n_max), максимальная нагрузка (E_max), минимальный поверочный интервал (v_min), невозврат выходного сигнала при возврате к минимальной нагрузке DR после нагружения постоянной нагрузкой, составляющей 90 - 100 % от E_max в течение 30 мин, выраженный через поверочный интервал v приведены в таблице 18.

Таблица 18

Продолжение таблицы 18

• 17.2. Входное сопротивление, Ом............................................................. 390 ± 20

• 17.3. Выходное сопротивление, Ом........................................................ 330 ± 25

• 17.4. Диапазон температур работоспособности и хранения, °С ..от минус 20 до плюс 65

• 17.5. Максимальная нагрузка Е_тах, габаритные размеры и масса датчиков приведены в таблице 19.

Таблица 19

• 18. Датчики семейства РС2Н

  • 18.1 Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (n_max), максимальная нагрузка (Е_тах), минимальный поверочный интервал (v_min), невозврат выходного сигнала при возврате к минимальной нагрузке DR после нагружения постоянной нагрузкой, составляющей 90 - 100 % от Е_тах в течение 30 мин, выраженный через поверочный интервал v приведены в таблице 20.

Таблица 20

• 18.2. Входное сопротивление, Ом.......................................................... 1100 ± 50

• 18.3. Выходное сопротивление, Ом....................................................... 960 ± 50

• 18.4. Диапазон температур работоспособности и хранения, °С ..от минус 40 до плюс 80

• 18.5. Максимальная нагрузка Е_тах, габаритные размеры и масса датчиков приведены в таблице 21.

  Максимальная нагрузка (EmaxX кг	Г абаритные размеры, не более, мм			Масса, кг, не более
  	длина	ширина	высота
  2000	176	76	126	8,3

• 19. Датчики семейства РС6

  • 19.1 Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (n_max), максимальная нагрузка (E_max), минимальный поверочный интервал (v_min), невозврат выходного сигнала при возврате к минимальной нагрузке DR после нагружения постоянной нагрузкой, составляющей 90 - 100 % от E_max в течение 30 мин, выраженный через поверочный интервал v приведены в таблице 22.

Таблица 22

• 19.2. Входное сопротивление, Ом........................................................... 1100 ± 50

• 19.3. Выходное сопротивление, Ом........................................................ 960 ± 50

• 19.4. Диапазон температур работоспособности и хранения, °С ..от минус 40 до плюс 80

• 19.5. Максимальная нагрузка E_max, габаритные размеры и масса датчиков приведены в таблице 23.

Таблица 23

• 20. Датчики семейства РСВ

  • 20.1 Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (n_max), максимальная нагрузка (E_max), минимальный поверочный интервал (v_min), невозврат выходного сигнала при возврате к минимальной нагрузке DR после нагружения постоянной нагрузкой, составляющей 90 - 100 % от E_max в течение 30 мин, выраженный через поверочный интервал v приведены в таблице 24.

Таблица 24

Продолжение таблицы 24

• 20.2. Входное сопротивление, Ом........................................................... 1100 ± 50

• 20.3. Выходное сопротивление, Ом........................................................ 960 ± 50

• 20.4. Диапазон температур работоспособности и хранения, °С ..от минус 40 до плюс 80

• 20.5. Максимальная нагрузка Е_тах, габаритные размеры и масса датчиков приведены в таблице 25.

Таблица 25
