Сведения о средстве измерений: 64847-16 Преобразователи давления измерительные

Номер по Госреестру СИ: 64847-16
64847-16 Преобразователи давления измерительные
(A-Flow серии PT)

Назначение средства измерений:
Преобразователи давления измерительные A-FLOW серии PT (далее - преобразователи) предназначены для измерений и непрерывного преобразования избыточного или абсолютного давления жидких и газообразных сред в нормированный аналоговый выходной сигнал постоянного тока или напряжения.

сертификация программного обеспечения

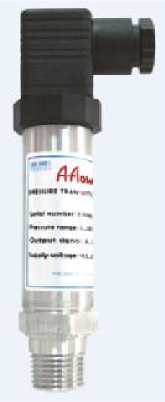

Внешний вид. Преобразователи давления измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи давления измерительные
Рисунок № 1

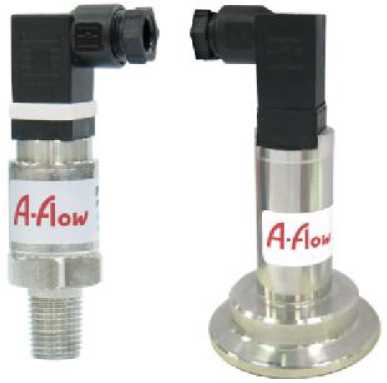

Внешний вид. Преобразователи давления измерительные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Преобразователи давления измерительные
Рисунок № 2

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 31.08.2026
Номер записи - 156150
ID в реестре СИ - 378550
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификации, A-Flow серии PT,

Производитель

Изготовитель - Фирма "A-FLOW"
Страна - ТАЙВАНЬ (КИТАЙ)
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет RT_57 представляет собой рейтинг 30 ведущих организаций, выполняющих первичную поверку измерительных систем (ИС) и их элементов. Данные охватывают рынок первичных поверок за выбранный год (доступны года с 2019 по н.в.).

Основная цель отчета — оценка активности и доли рынка крупнейших участников, а также степени их оснащенности средствами поверки и эталонами. Отчет содержит сведения о фактической поверочной деятельности каждой организации, включая:

  • Количество выполненных первичных поверок ИС и их элементов;
  • Долю первичных поверок в общем объеме поверок организации;
  • Долю на рынке первичных поверок и всех поверок ИС;
  • Количество извещений о непригодности ИС и их рыночную долю;
  • Оснащенность средствами поверки и эталонами (по ФГИС АРШН);
  • Число поверяемых типов СИ, относящихся к ИС и их элементам.

Отчет представлен в виде интерактивной таблицы с возможностью сортировки, фильтрации, поиска и настройки числа отображаемых записей. Указаны юридические и контактные данные каждой организации с активной ссылкой на запись в реестре аккредитованных лиц.

Кроме рейтинга, для каждого года доступна агрегированная статистика:

  • Число уникальных организаций, выполнявших поверку ИС;
  • Количество примененных эталонов и ГЭТ;
  • Общее количество поверок по различным видам эталонов;
  • Прослеживаемость поверок до конкретных ГЭТ.

Таблицы включают сведения о количестве поверок, выполненных с прослеживаемостью до каждого конкретного ГЭТ, что позволяет анализировать метрологическую трассируемость и распределение нагрузки на государственные эталоны.

Отчет может быть использован:

  • Органами регулирования для анализа первичного рынка ИС;
  • Руководителями организаций при выборе подрядчиков по поверке;
  • Методистами и аналитиками при оценке устойчивости метрологической инфраструктуры.

Отчет RT_57 — это инструмент прозрачного анализа лидеров первичного метрологического рынка, позволяющий эффективно сравнивать деятельность организаций в контексте нормативного прослеживания, оснащенности и объемов поверочной практики.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 6
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.

Наличие аналогов СИ: Преобразователи давления измерительные (A-Flow серии PT)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "A-FLOW"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
64809-16
26.08.2021
Манометры показывающие деформационные, A-Flow серии G
Фирма "A-FLOW" (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
64810-16
26.08.2026
Манометры дифференциальные, A-Flow серии G
Фирма "A-FLOW" (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
64811-16
26.08.2026
Манометры цифровые, A-Flow серии G
Фирма "A-FLOW" (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
64847-16
31.08.2026
Преобразователи давления измерительные, A-Flow серии PT
Фирма "A-FLOW" (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
2 года
75914-19
19.08.2029
Уровнемеры радарные волноводные, "A FLOW "серии L-RDA
Фирма "A-FLOW" (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
76358-19
18.10.2029
Уровнемеры ультразвуковые, "A FLOW" серии L
Фирма "A-FLOW" (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
2 года
77600-20
25.02.2030
Уровнемеры радарные, "A FLOW" серии L-RDB
Фирма "A-FLOW" (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год

Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).

В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.

Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи давления измерительные (A-Flow серии PT)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ИНЭКС СЕРТ"
(RA.RU.312302)
  • нет модификации
  • A-Flow серии PT
  • 6 5 1 0 6 5 1

    Стоимость поверки Преобразователи давления измерительные (A-Flow серии PT)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Кузбасский ЦСМ
    Кемеровская область
    2394 1957
    ООО "МЦ СЕВР ГРУПП"
    Москва
    1700 1957
    ФБУ Томский ЦСМ
    Томская область
    1778 1957

    Программное обеспечение

    Отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на корпус преобразователя методом липкой аппликации и (или) на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методика измерений приведена в документе «Преобразователи давления измерительные A-FLOW серии PT. Паспорт».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к преобразователям давления измерительным A-FLOW серии PT

    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

    ГОСТ Р 8.802-2012. ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

    ГОСТ Р 8.840-2013. ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1406 Па.

    ГОСТ 22520-85. Датчики давления, разрежения и разности давлений с электрическим аналоговыми выходными сигналами ГСП.

    Техническая документация A-FLOW, Тайвань.

    ТУ 4212-006-74081055-2016 Преобразователи давления измерительные A-Flow серии PT. Технические условия.

    Поверка

    Поверка

    осуществляется в соответствии с документом МИ 1997-89 «Преобразователи давления измерительные. Методика поверки».

    Основные средства поверки:

    Манометры избыточного давления грузопоршневые:

    МП-2,5; МП-6, МП-60, МП-600, МП-2500; (регистрационный номер 31703-06).

    Вакуумметр грузопоршневой МВП-2,5; (регистрационный номер 1652-99).

    Манометр абсолютного давления МПА - 15; (регистрационный номер 4222-74).

    Микроманометры жидкостные МКВК-250; (регистрационный номер 22995-02).

    Вольтметр универсальный Щ31. (регистрационный номер 6027-01).

    Мера электрического сопротивления Р3030; (регистрационный номер 8238-81).

    Знак поверки может наноситься на боковую поверхность корпуса, и/или на эксплуатационную документацию и/или на свидетельство о поверке.


    Изготовитель

    A-FLOW: 1784 ,Wenlong Rd, Kaohsiung, Тайвань.
    Тел: +33 (0)3 88 23 70 93
    Сайт: a-flow.com

    Заявитель


    ООО “Флюид-Лайн”,
    Арес: 107023 Москва, Семеновский пер. д. 6.
    Тел: +7(495) 984-41-00, (495)517-72-61, (495)517-02-61 ИНН 7719716822.

    Испытательный центр


    Федеральное государственное унитарное предприятие
    «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: Москва, 119361, Россия, ул. Озерная, д.46, тел.: +7 (495) 437-55-77, т./факс +7 (495) 430-57-25 e-mail: office@vniims.ru; http://www.vniims.ru

    Принцип действия преобразователей основан на уравновешивании измеряемого давления силой упругой деформации тензорезистивного первичного преобразователя. Под воздействием измеряемого давления измерительная мембрана деформируется и изменяет электрическое сопротивление в одном из плеч измерительного тензомоста преобразователя. В дальнейшем изменение сопротивления с помощью электронной схемы преобразуется в информативный параметр выходного сигнала в виде электрического тока, пропорционального измеряемому давлению.

    Фотографии общего вида преобразователей представлены на рисунке 1.

    Внешний вид. Преобразователи давления измерительные (A-Flow серии PT), http://oei-analitika.ru

    Р-РТ3100

    Рисунок 1 - Общий вид преобразователей давления измерительных A-FLOW серии PT

    Внешний вид. Преобразователи давления измерительные (A-Flow серии PT), http://oei-analitika.ru


    В комплект поставки входят:

    - 1 шт.

    - 1 шт .

    - преобразователь давления измерительный A-Flow серии PT

    - паспорт


    преобразователей давления измерительных A-FLOW серии PT приведены в таблице 1.

    Таблица 1.

    Наименование характеристики

    Р-РТ3100

    Р-РТ5000

    Диапазоны измерений давления, МПа -избыточное

    от - 0,1 до 0; от - 0,1 до + 0,25;

    от - 0,1 до 0;

    от 0 до 0,025; от 0 до 0,04;

    от - 0,1 до + 0,4;

    от 0 до 0,06; от 0 до 0,1;

    от - 0,1 до + 0,6;

    от 0 до 0,16; от 0 до 0,25;

    от - 0,1 до + 1;

    от 0 до 0,4; от 0 до 0,6;

    от - 0,1 до + 1,6;

    от 0 до 1,0; от 0 до 1,6;

    от - 0,1 до + 2,5;

    от 0 до 2,5; от 0 до 4;

    от 0 до 0,02; от 0 до 0,06;

    от 0 до 6; от 0 до 10;

    от 0 до 0,1; от 0 до 0,16;

    от 0 до 16; от 0 до 25;

    от 0 до 0,25; от 0 до 0,4;

    от 0 до 40; от 0 до 60;

    от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6;

    от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 30;

    от 0 до 0,034; от 0 до 0,103; от 0 до 0,345; от 0 до 0,69;

    от 0 до 3,45; от 0 до 6,89; от 0 до 13,79; от 0 до 20,68; от 0 до 34,47.

    от 0 до 100;

    - абсолютное

    от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1,0; от 0 до 1,6; от 0 до 2,5;

    от 0 до 4; от 0 до 6;

    от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40;

    от 0 до 60; от 0 до 100.

    Пределы основной допускаемой приведенной погрешности, %

    ±0,5; ±1

    ±0,2; ±0,05

    Информативный параметр выходного сигнала силы постоянного тока , мА

    от 4 до 20

    Диапазон рабочих температур, °С

    от - 10 до + 80

    от - 40 до + 80

    Пределы дополнительной допускаемой погрешности от изменения температуры окружающего воздуха, % диапазона измерений на 10 оС

    ±0,10

    ±0,20

    Габаритные размеры, мм, не более:

    115x40x34

    135x40x34

    Масса, кг, не более

    1,0

    1,2

    Средний срок службы, лет:

    10
