Номер по Госреестру СИ: 75914-19
75914-19 Уровнемеры радарные волноводные
("A FLOW "серии L-RDA)
Назначение средства измерений:
Уровнемеры радарные волноводные «A FLOW» серии L-RDA предназначены для измерений уровня жидких сред и сыпучих материалов (в зависимости от модели).
Внешний вид.
Уровнемеры радарные волноводные
Рисунок № 1
Общие сведения
Дата публикации - 18.07.2024
Срок свидетельства - 19.08.2029
Номер записи - 173141
ID в реестре СИ - 789777
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "A-FLOW"
Страна - ТАЙВАНЬ (КИТАЙ)
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1932 от 2019.08.19 Об утверждении типов средств измерений
№1657 от 2024.07.15 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (28)
Наличие аналогов СИ: Уровнемеры радарные волноводные ("A FLOW "серии L-RDA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
75914-19 Уровнемеры радарные волноводные ("A FLOW "серии L-RDA) Фирма "A-FLOW" (ТАЙВАНЬ (КИТАЙ) ) |
72084-18 Уровнемеры радарные (ВЗЛЕТ РУ) АО "Взлет" (РОССИЯ г. Санкт-Петербург) |
Все средства измерений АО "Взлет"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
64809-16 26.08.2021 |
Манометры показывающие деформационные, A-Flow серии G Фирма "A-FLOW" (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
64810-16 26.08.2026 |
Манометры дифференциальные, A-Flow серии G Фирма "A-FLOW" (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
64811-16 26.08.2026 |
Манометры цифровые, A-Flow серии G Фирма "A-FLOW" (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
64847-16 31.08.2026 |
Преобразователи давления измерительные, A-Flow серии PT Фирма "A-FLOW" (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
2 года |
|
75914-19 19.08.2029 |
Уровнемеры радарные волноводные, "A FLOW "серии L-RDA Фирма "A-FLOW" (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
76358-19 18.10.2029 |
Уровнемеры ультразвуковые, "A FLOW" серии L Фирма "A-FLOW" (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
2 года |
|
77600-20 25.02.2030 |
Уровнемеры радарные, "A FLOW" серии L-RDB Фирма "A-FLOW" (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Кто поверяет Уровнемеры радарные (ВЗЛЕТ РУ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Уровнемеры радарные (ВЗЛЕТ РУ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
6000 | 6000 |
Программное обеспечение
Программное обеспечение уровнемеров радарных волноводных «A FLOW» серии L-RDA служит для преобразования измеренного расстояния в токовый выход 4-20 мА или цифровой выход. Программное обеспечение позволяет настраивать параметры для фильтрации, сглаживания и адаптации к условиям применения уровнемеров.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений: соответствует уровню «низкий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
JTR |
|
Номер версии (идентификационный номер) ПО |
1.01.28 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм расчета цифрового идентификатора |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус уровнемеров методом наклейки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам радарным волноводным «A FLOW» серии L-RDA
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
Поверка
Поверкаосуществляется по документу МП 0944-7-2019 «ГСИ. Уровнемеры радарные волноводные «А FLOW» серии L-RDA. Методика поверки», утвержденному ФГУП «ВНИИР» 21.02.2019 г.
Основные средства поверки:
- рабочий эталон единицы уровня жидкости 1-го разряда с диапазоном измерений равным диапазону поверяемого уровнемера по ГОСТ 8.477-82.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке уровнемера.
Изготовитель
«A FLOW», Тайвань
Адрес: №3 Lane 296, Hsin-Ya Road Chien Chen Dist. Kaohsiun, Taiwain
Телефон (факс): +33 (0)3 88 23 70 93
Web-сайт: www.a-flow.com
E-mail: info@a-flow.com
Заявитель
Общество с ограниченной ответственностью «Флюид-Лайн» (ООО «Флюид-Лайн») ИНН 7719716822
Адрес: 107023, г. Москва, Мажоров переулок, д. 14, стр. 14, этаж 1, пом.11
Телефон (факс): +7 (495) 984-41-00 (+7 (495) 517-72-61)
Web-сайт: www.fluid-line.ru
E-mail: mail@fluid-line.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии»
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон (факс): +7 (843) 272-70-62 / 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Принцип действия уровнемеров основан на измерении интервала времени между излучением высокочастотной импульсной волны по чувствительному элементу и получением отраженной волны от поверхности измеряемой среды. Конструктивно уровнемеры состоят из электронного блока, размещенного в корпусе, и чувствительного элемента (волновода) -стержневого, тросового, коаксиального в зависимости от модели. К электронному блоку уровнемеров подключен ЖК-дисплей, который предназначен для отображения результатов измерений, текущих настроек и конфигурирования.
Уровнемеры радарные волноводные «A FLOW» серии L-RDA имеют различные исполнения:
L-RDAA - для измерений уровня жидкости со стержневым или тросовым чувствительным элементом.
L-RDAB - для измерений уровня жидкости с коаксиальным чувствительным элементом.
L-RDAC - для измерений уровня жидкости и сыпучих веществ со стержневым или тросовым чувствительным элементом.
L-RDAD - для измерений уровня жидкости и сыпучих веществ со стержневым чувствительным элементом.
Настройка уровнемеров и отображение результатов измерений обеспечивается с помощью ЖК-дисплея, либо посредством аналогового выходного сигнала 4-20 мА. Уровнемеры также могут быть подсоединены к системам PLC, DCS и SCADA.

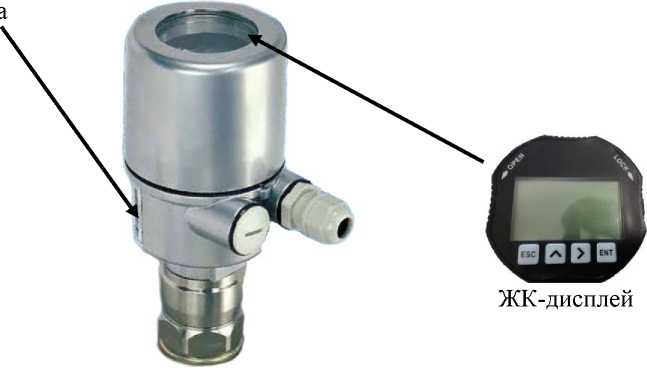

Общий вид уровнемеров радарных волноводных «A FLOW» серии L-RDA представлен на рисунке 1.
Место нанесения знака
Рисунок 1 - Общий вид уровнемеров радарных волноводных «A FLOW» серии L-RDA
утверждения тип;
Пломбирование уровнемеров радарных волноводных «A FLOW» серии L-RDA не предусмотрено.
Комплектность уровнемеров радарных волноводных «A FLOW» серии L-RDA приведена в таблице 4.
Таблица 4 - Комплектность уровнемеров радарных волноводных «А FLOW» серии L-RDA
|
Наименование |
Обозначение |
Количество |
|
Уровнемер радарный волноводный |
«A FLOW» серии L-RDA |
1 шт. |
|
Паспорт |
ПС |
1 экз. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Методика поверки |
МП 0944-7-2019 |
1 экз. |
Таблица 2 - Метрологические характеристики уровнемеров радарных волноводных «A FLOW» серии L-RDA
|
Наименование характеристики |
Значение | |||||
|
L-RDAA |
L-RDAB |
L-RDAD |
L-RDAC | |||
|
Тип чувствительного элемента |
Стержневой |
Тросовый |
Коаксиальный |
Стержневой |
Тросовый |
Стержневой |
|
Диапазон измерений уровня, м |
от 0,2 до 6 |
от 0,2 до 20 |
от 0,2 до 20 |
от 0,2 до 6 |
от 0,2 до 20 |
от 0,2 до 6 |
|
Измеряемая среда |
Жидкость |
Жидкость |
Жидкость/С ыпучие вещества |
Жидкость/ Сыпучие вещества | ||
|
Цена деления, мм |
1 | |||||
|
Пределы допускаемой абсолютной погрешности измерений уровня, мм |
±5,0 | |||||
Таблица 3 - Основные технические характеристики уровнемеров радарных волноводных «А FLOW» серии L-RDA
|
Наименование характеристики |
Значение | |||||
|
L-RDAA |
L-RDAB |
L-RDAD |
L-RDAC | |||
|
Потребляемая мощность, Вт, не более |
10 | |||||
|
Питание, постоянного тока, В |
от 16 до 30 | |||||
|
Габаритные размеры Д х Ш х В, мм, не более |
84 х 84 х 6210 |
84 х 84 х 20210 |
84 х 84 х 20210 |
84 х 84 х 6210 |
84 х 84 х 20210 |
84 х 84 х 6210 |
|
Масса, кг, не более |
10 |
3 |
10 | |||
|
Условия эксплуатации: -температура окружающей среды, °C -относительная влажность воздуха, % |
от -40 до +80 90 | |||||
|
Выходной сигнал, мА |
от 4 до 20 | |||||
|
Срок службы, лет, не менее |
10 | |||||
