Номер по Госреестру СИ: 65139-16
65139-16 Глубиномеры микрометрические
(713)
Назначение средства измерений:
Глубиномеры микрометрические серии 713 (далее по тексту - глубиномеры) предназначены для измерений глубин, а также высоты уступов.
Внешний вид.
Глубиномеры микрометрические
Рисунок № 1
Общие сведения
Дата публикации - 28.04.2022
Срок свидетельства - 15.09.2026
Номер записи - 156489
ID в реестре СИ - 378889
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Серия 713, серии 713, сер 713, с. 713, с. 613, от 0 мм до 100 мм, Нет модификации, МГ, ГМ-25-0,01, ГМ, Глубиномеры микрометрические 713 мод. (0-100) мм, Глубиномер микрометрический серии 713, Без модификации, 713 мод. (0-100) мм, 713, 100 мм., -, (0-25) мм, ц. д. 0,01, (0-100) мм, ц. д. 0,01, (0-100 )мм,
Производитель
Изготовитель - Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок - 194
Выдано извещений - 3
Кол-во периодических поверок - 124
Кол-во средств измерений - 54
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 370 дн.
Приказы РСТ, где упоминается данный тип СИ
№1316 от 2016.09.15 Об утверждении типов средств измерений
№1777 от 2021.08.12 О внесении изменений в утвержденные типы средств измерений в части продления срока действия
Наличие аналогов СИ: Глубиномеры микрометрические (713)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
52414-13 17.01.2018 |
Штангенциркули, 601, 602, 603, 604, 604А, 605, 605А Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
63980-16 18.05.2026 |
Индикаторы рычажно-зубчатые, 804, 805 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
64218-16 16.06.2026 |
Кронциркули индикаторные, 824, 825 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65066-16 09.09.2026 |
Штангенглубиномеры, 606, 615, 616 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65115-16 15.09.2026 |
Приборы для двухпрофильного контроля зубчатых колес, 3100, 3101, 3102, 3103 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65138-16 15.09.2026 |
Угломеры с нониусом, 613 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65139-16 15.09.2026 |
Глубиномеры микрометрические, 713 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65140-16 15.09.2026 |
Глубиномеры индикаторные, 819 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65142-16 15.09.2026 |
Микрометры рычажные , 705, 725 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
67120-17 24.03.2022 |
Машины зубоизмерительные, LINKS Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Бесплатный
Кто поверяет Глубиномеры микрометрические (713)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "КЭМЗ" (RA.RU.311937) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ПАО "КАМАЗ" (0043) | 65 | 3 | 0 | 63 | 0 | 63 | 0 | 63 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 3 | 0 | 1 | 1 | 2 | 0 | 0 | ||
| АО "ЗРТО" (1513) | 5 | 1 | 3 | 0 | 0 | 0 | 0 | |||
| ПАО "ТАНТК ИМ. Г.М. БЕРИЕВА" (RA.RU.312718) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| АО "ЦС "ЗВЕЗДОЧКА" (RA.RU.312569) | 5 | 0 | 5 | 1 | 5 | 0 | 5 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ВМП "АВИТЕК" (RA.RU.312393) | 35 | 35 | 0 | 0 | 35 | 35 | 0 | |||
| ООО "ГЕРМЕТ-ЦЕНТР" (RA.RU.311404) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| АО «123 АРЗ» (RA.RU.312372) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| АО "Завод радиотехнического оборудования" | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ПАО «ГРАНИТ» (RA.RU.311619) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 26 | 2 | 23 | 3 | 0 | 26 | 23 | 3 | ||
| АКЦИОНЕРНОЕ ОБЩЕСТВО "СЕВЕРО-ЗАПАДНЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР КОНЦЕРНА ВКО "АЛМАЗ-АНТЕЙ"- ОБУХОВСКИЙ ЗАВОД"(АО "ОБУХОВСКИЙ ЗАВОД") | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| АО "СЕВЕРНЫЙ ПРЕСС" (РОСС СОБ 3.00102.2013) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 4 | 0 | 4 | 0 | 3 | 0 | 3 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| АО "РАТЕП" (RA.RU.311337) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "НПО "ОБУХОВСКИЙ ЗАВОД" (1513) | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Глубиномеры микрометрические (713)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
261 | 334 |
|
ФБУ Кировский ЦСМ Кировская область |
542 | 334 |
|
ФГУП РФЯЦ ВНИИТФ им. академика Е.И.Забабахина Челябинская область |
200 | 334 |
Знак утверждения типа
Знак утверждения типананосят на футляр глубиномеров микрометрических методом наклейки и на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в паспорте на глубиномеры микрометрические серии 713.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к глубиномерам микрометрическим серии 713ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 65139-16 «Глубиномеры микрометрические серии 713. Методика поверки», утвержденному ФГУП «ВНИИМС» 23 июня 2016 г.
Основные средства поверки:
-
- меры длины концевые плоскопараллельные 1 и 2 классов точности по ГОСТ 9038-90;
-
- плита поверочная гранитная 0 класса точности по ГОСТ 10905-86;
-
- прибор универсальный для измерений длины DMS 1000 с пределом допускаемой абсолютной погрешности (0,2+L/1000), мкм, где L в мм (регистрационный номер в Федеральном информационном фонде 36001-07).
Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки наносятся на свидетельство о поверке.
Изготовитель
Фирма Harbin Measuring & Cutting Tool Group Co., Ltd, КНР
Адрес: 1500040, 44, Heping Road Harbin China.
Телефон: 86-0451-86792688
Заявитель
ООО «Линкс-Раша»
ИНН 4345313234
Адрес: 610004 г. Киров, Химический пер., д. 1
Телефон: (8332)-21-68-88, телефон/факс: (8332)-21-66-88
Адрес электронной почты: info@links-russia.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66
Адрес в Интернет: www.vniims.ru
Адрес электронной почты: office@vniims.ru
Глубиномеры микрометрические изготавливаются с отсчетом по шкалам стебля и барабана (рисунок 1).
Принцип действия глубиномера: вращением барабана микрометрической головки измерительному стержню сообщается поступательное движение до соприкосновения с измеряемой поверхностью. В диапазоне измерений от 0 до 25 мм измерение осуществляется прямым методом по отсчетному устройству, в диапазоне измерений от 25 до 100 мм - с применением установочных мер (входят в комплект поставки глубиномера), при этом установка глубиномера на нулевой отсчет производится по установочным мерам.
Глубиномер состоит из основания с опорной измерительной поверхностью прямоугольной формы, в которое запрессована микрометрическая головка. В отверстие микрометрического винта устанавливаются сменные измерительные стержни, которые обеспечивают требуемый диапазон измерений.
Опломбирование корпуса глубиномеров микрометрических от
несанкционированного доступа не предусмотрено.
<ф> /X
Товарный знак или , или наносится на паспорт глубиномеров
типографским методом, на основание и на футляр глубиномеров краской или методом
лазерной маркировки.

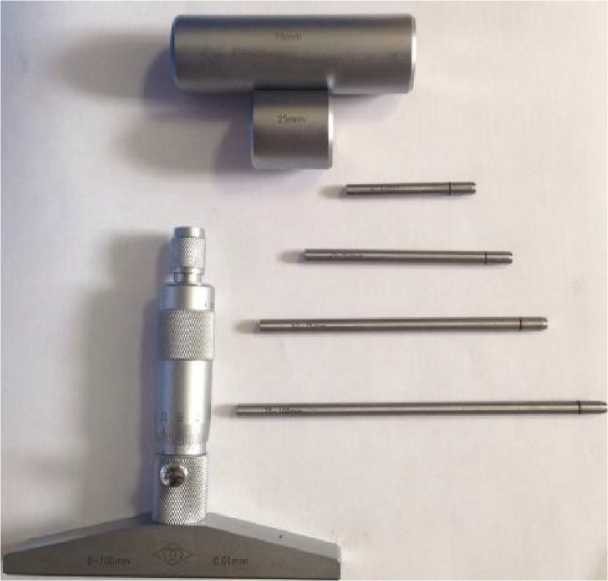

Рисунок 1 - Общий вид глубиномеров микрометрических серии 713
Таблица 2. Комплектность средств измерений
|
Наименование |
Количество |
|
Г лубиномер микрометрический |
1 шт. |
|
Комплект сменных измерительных стержней (для глубиномеров с диапазоном измерений от 0 до 100 мм) |
1 компл. |
|
Комплект установочных мер (для глубиномеров с диапазоном измерений от 0 до 100 мм) |
1 компл. |
|
Ключ |
1 шт. |
|
Футляр |
1 шт. |
|
Паспорт |
1 экз. |
|
Методика поверки |
1 экз. |
Таблица 1 - Основные метрологические и технические характеристики глубиномеров
|
Наименование параметра |
Значение параметра | |
|
Диапазон измерений, мм |
От 0 до 25 |
От 0 до 100 |
|
Цена деления шкалы барабана, мм |
0,01 | |
|
Измерительное усилие, Н |
От 3 до 6 | |
|
Колебание измерительного усилия, Н, не более |
2 | |
|
Размеры измерительной поверхности основания (ДхШ), мм, не более |
100х18 | |
|
Допуск плоскостности измерительной поверхности основания, мкм, не более |
4 | |
|
Пределы допускаемой абсолютной погрешности*, мкм |
±4 |
±5 |
|
Шероховатость Ra измерительных поверхностей, мкм, не более:
|
0,16 0,16 | |
|
Габаритные размеры** (ДхШхВ), мм, не более |
100х27х131 | |
|
Масса, кг, не более |
0,30 |
0,33 |
|
Средний срок службы глубиномера, лет, не менее |
5 | |
|
Условия эксплуатации:
|
20±5 80 | |
Примечания:
*- абсолютная погрешность нормируется в пределах перемещения микрометрического винта (при нажатом или отпущенном стопорном винте) при температуре окружающей среды (20±5) °С и нормируемом измерительном усилии.
** - без измерительных стержней. Барабан микрометрического винта установлен в нулевое положение.
Таблица 2. Номинальная длина установочной меры, допускаемое отклонение длины от номинального размера, суммарное отклонение плоскостности и параллельности измерительных поверхностей установочных мер________________________________________
|
Номинальная длина установочной меры, мм |
Допускаемое отклонение длины от номинального размера, мкм |
Суммарное отклонение плоскостности и параллельности, мкм, не более |
|
25 |
±1,0 |
1,0 |
|
75 |
±1,5 |
1,0 |
