Номер по Госреестру СИ: 65189-16
65189-16 Преобразователи давления пневматические
(PIT)
Назначение средства измерений:
Преобразователи давления пневматические PIT (далее - преобразователи) предназначены для непрерывных измерений и преобразований пневматических сигналов избыточного давления в аналоговый выходной сигнал постоянного тока в составе установки разделения воздуха PL4HN, г. Тольятти.
Внешний вид.
Преобразователи давления пневматические
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 156535
ID в реестре СИ - 378935
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
PIT,
Производитель
Изготовитель - Фирма "Moore Industries International Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1317 от 2016.09.16 Об утверждении типов средств измерений
№1958 от 2017.09.19 О внесении изменений в описание типа на системы измерения скорости движения транспортных средств Poliscan M1 HP
№1989 от 2017.09.22 О внесении изменений в описание типа на системы измерения скорости движения транспортных средств Poliscan F1 HP
Наличие аналогов СИ: Преобразователи давления пневматические (PIT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Moore Industries International Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
28320-04 01.01.2010 |
Преобразователи напряжения, PAV Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
28494-04 01.01.2010 |
Преобразователи тока, PAC Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
28605-05 01.03.2010 |
Преобразователи измерительные программируемые, TRY/TRX Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
28791-05 01.04.2010 |
Преобразователи измерительные программируемые, THZ Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
29022-05 01.05.2010 |
Системы управления измерительные, NCS Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
29059-05 01.05.2010 |
Преобразователи измерительные программируемые, SPA2 Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
29215-05 01.06.2010 |
Преобразователи измерительные, ECT Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
29216-05 01.06.2010 |
Преобразователи измерительные программируемые, HIM Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
31988-06 01.07.2011 |
Преобразователи мощности измерительные, PWT, PVT, PWV Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
65189-16 |
Преобразователи давления пневматические, PIT Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65276-16 |
Преобразователи давления электропневматические, IPT Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67889-17 |
Тахометр цифровой программируемый, FDY Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
95676-25 |
Измерители-индикаторы температуры и относительной влажности, HDM/HSM Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Преобразователи давления пневматические (PIT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Преобразователи давления пневматические (PIT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на преобразователи давления пневматические PIT.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления пневматическим PIT
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
Техническая документация фирмы «Moore Industries International Inc.», США.
Поверка
Поверкаосуществляется по документу МП 65189-16 «Преобразователи давления пневматические PIT. Методика поверки», утвержденному ФГУП «ВНИИМС» 14.01.2016 г.
Основное средство поверки:
- манометр избыточного давления грузопоршневой МП-2,5 2-го разряда по ГОСТ Р 8.802-2012.
Знак поверки наносится на лицевую часть корпуса преобразователя и в паспорт и (или) на свидетельство о поверке.
Изготовитель
Фирма «Moore Industries International Inc.», США
16650 Schoenborn Street North Hills, California 91343-6196, U.S.A.
Тел/факс: (818) 894-7111 / (818) 891-2816
E-mail: info@miinet.com, www.miinet.com
Заявитель
ООО «Праксайр Азот Тольятти», г. Тольятти, ИНН 7709930344
Адрес: 445007, РФ, г. Тольятти, ул. Новозаводская, д. 6
Тел: (495) 287-13-07, Факс: (495) 967-97-00
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС ») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77/437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Работа прибора основана на принципе пневматической силовой компенсации.
Преобразователь принимает унифицированный пневматический сигнал от 20 до 100 кПа и пропорционально преобразует его в аналоговый выходной сигнал от 4 до 20 мА. При увеличении входного сигнала преобразователя значение постоянного тока увеличивается, при уменьшении - падает.
Конструктивно преобразователь представляет собой алюминиевый блок, выполненный для монтажа на DIN-рейку. На передней части преобразователя расположены светодиоды, которые загораются при наличии входного давления в блоке.

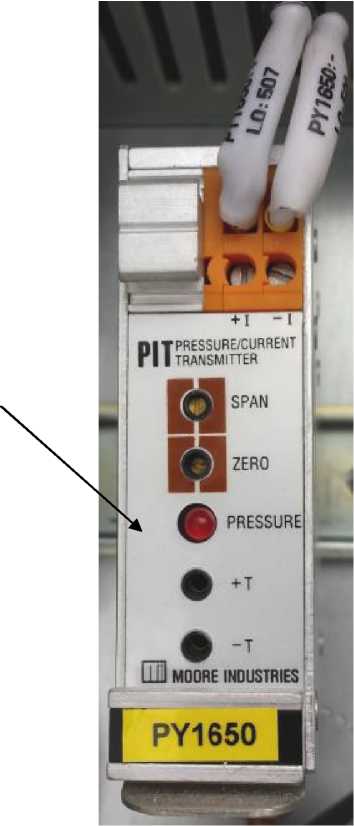

Фото общего вида преобразователя с указанием места нанесения знака поверки представлено на рисунке 1.
Место нанесения знака поверки
Рисунок 1 - Внешний вид преобразователей давления пневматических PIT с указанием места
нанесения знака поверки
Программное обеспечение отсутствует.
Преобразователь давления пневматический PIT 6 шт.
Паспорт 6 экз.
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений избыточного давления, кПа |
от 20 до 100 |
|
Пределы допускаемой приведенной основной погрешности измерений давления, % (к диапазону измерений) |
±0,2 |
|
Пределы дополнительной погрешности от воздействия температуры окружающей среды, %/10 °С |
±0,4 |
|
Выходной сигнал, мА |
от 4 до 20 |
|
Напряжение питания постоянного тока, В |
от 12 до 42 |
|
Габаритные размеры, мм |
127x85,1x25 |
|
Масса, кг, не более |
0,275 |
|
Рабочие условия эксплуатации:
|
от - 1 до + 54 до 95 (без конденсации) |
