Номер по Госреестру СИ: 65276-16
65276-16 Преобразователи давления электропневматические
(IPT)
Назначение средства измерений:
Преобразователи давления электропневматические IPT (далее - преобразователи) предназначены для непрерывных измерений и преобразований сигналов силы постоянного тока в выходной нормированный пневматический сигнал избыточного давления в составе установки разделения воздуха PL4HN, г. Тольятти.

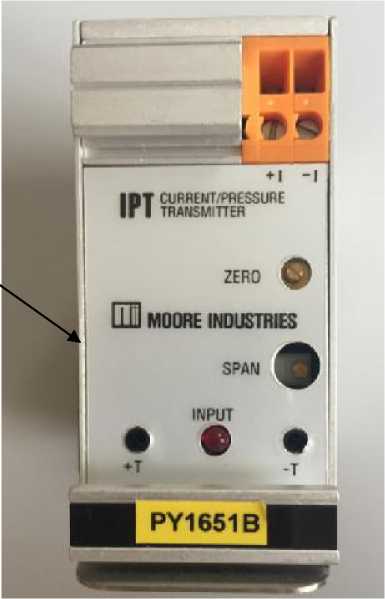

Внешний вид.
Преобразователи давления электропневматические
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 156631
ID в реестре СИ - 379031
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ProSafe-RS, IPT,
Производитель
Изготовитель - Фирма "Moore Industries International Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В условиях ограничения доступа к иностранным рынкам измерительной техники, обусловленного внешним санкционным давлением, информация об отечественных средствах измерений, аналогичных средствам измерений импортного производства, является чрезвычайно востребованной.
В рамках Плана мероприятий по реализации Стратегии обеспечения единства измерений в Российской Федерации до 2025 года с 2018 года Росстандартом на основании сведений, предоставляемых отечественными изготовителями измерительной техники подготовлен и ежегодно актуализируется Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства.
Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства, предназначен для информирования потребителей о возможностях соответствующей замены импортных средств измерений на отечественные. Перечень подготовлен на основании предложений отечественных изготовителей измерительной техники и носит рекомендательный характер. При использовании информации из данного перечня для практического применения необходимо проведение детального сравнительного анализа метрологических и технических характеристик средств измерений, установленных при утверждении типов средств измерений, по результатам которого осуществляется принятие решения о возможности/невозможности замены средства измерений импортного производства отечественным.
Бесплатный
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1376 от 2016.09.26 Об утверждении типов средств измерений
Наличие аналогов СИ: Преобразователи давления электропневматические (IPT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Moore Industries International Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
28320-04 01.01.2010 |
Преобразователи напряжения, PAV Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
28494-04 01.01.2010 |
Преобразователи тока, PAC Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
28605-05 01.03.2010 |
Преобразователи измерительные программируемые, TRY/TRX Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
28791-05 01.04.2010 |
Преобразователи измерительные программируемые, THZ Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
29022-05 01.05.2010 |
Системы управления измерительные, NCS Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
29059-05 01.05.2010 |
Преобразователи измерительные программируемые, SPA2 Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
29215-05 01.06.2010 |
Преобразователи измерительные, ECT Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
29216-05 01.06.2010 |
Преобразователи измерительные программируемые, HIM Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
31988-06 01.07.2011 |
Преобразователи мощности измерительные, PWT, PVT, PWV Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
65189-16 |
Преобразователи давления пневматические, PIT Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65276-16 |
Преобразователи давления электропневматические, IPT Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67889-17 |
Тахометр цифровой программируемый, FDY Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
95676-25 |
Измерители-индикаторы температуры и относительной влажности, HDM/HSM Фирма "Moore Industries International Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.
Бесплатный
Кто поверяет Преобразователи давления электропневматические (IPT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ВОЛЖСКИЙ ОРГСИНТЕЗ" (RA.RU.312240) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Преобразователи давления электропневматические (IPT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на преобразователи давления электропневматические IPT.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления электропневматическим IPT
ГОСТ 9986-78 ГСП. Преобразователи электропневматические аналоговые. Общие технические условия
ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
Техническая документация фирмы «Moore Industries International Inc.», США.
Поверка
Поверкаосуществляется по документу МП 65276-16 «Преобразователи давления
электропневматические IPT. Методика поверки», утвержденному ФГУП «ВНИИМС» 14.01.2016 г.
Основные средства поверки:
- манометр грузопоршневой МП-2,5 2-го разряда по ГОСТ Р 8.802-2012;
- калибратор многофункциональный и коммуникатор BEAMEX MC6 (-R), (Регистрационный № 52489-13).
Знак поверки наносится на боковую часть корпуса преобразователя и в паспорт и (или) на свидетельство о поверке.
Изготовитель
Фирма «Moore Industries International Inc.», США
16650 Schoenborn Street North Hills, California 91343-6196, U.S.A.
Тел/факс: (818) 894-7111 / (818) 891-2816
E-mail: info@miinet.com, www.miinet.com
Заявитель
ООО «Праксайр Азот Тольятти», г. Тольятти, ИНН 7709930344Адрес: 445007, РФ, г. Тольятти, ул. Новозаводская, д. 6
Тел: (495) 287-13-07, Факс: (495) 967-97-00
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС ») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77/437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия преобразователя основан на методе силовой компенсации, при котором момент, развиваемый катушкой, расположенной в поле постоянного магнита, пропорциональный входному сигналу, компенсируется моментом силы, развиваемым сильфоном обратной связи.
Конструктивно преобразователь представляет собой алюминиевый блок, выполненный для монтажа на DIN-рейку. На передней части преобразователя расположены светодиоды, которые загораются при наличии входного электрического сигнала.
Фото общего вида преобразователя с указанием места нанесения знака поверки представлено на рисунке 1.
Место нанесения
знака поверки
Рисунок 1 - Внешний вид преобразователей давления электропневматических IPT с указанием места нанесения знака поверки
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений входного электрического сигнала, мА |
от 4 до 20 |
|
Диапазон выходного пневматического сигнала, кПа |
от 20 до 100 |
|
Наименование характеристики |
Значение характеристики |
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой основной приведенной погрешности измерений входного электрического сигнала, % (к диапазону измерений) |
±0,5 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением от нормальных условий (от 18 до 22 °C) в рабочем диапазоне температур, %/1 °С |
±0,1 |
|
Давление воздуха питания, кПа |
140 |
|
Габаритные размеры, мм, не более |
125x85,1x40 |
|
Масса, кг |
0,57 |
|
Рабочие условия эксплуатации:
|
от -40 до +85 до 95 (без конденсации) |
