Номер по Госреестру СИ: 65924-16
65924-16 Измеритель
(КМТ-CLS)
Назначение средства измерений:
Измеритель КМТ-CLS (в дальнейшем - измеритель), предназначен для измерений крутящего момента силы и угла поворота рулевой оси автомобилей при вождении.
Внешний вид.
Измеритель
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 157341
ID в реестре СИ - 379741
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "KMT - Kraus Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт «MM_5. Статистика по организациям, проводящим аттестацию МВИ ФГИС «Аршин»» показывает активность выбранной аттестующей организации с 2020 года. После выбора организации строятся ключевые показатели: дата первой и последней публикации, общее число аттестованных МВИ, доля статуса «Действует», число уникальных разработчиков (клиентов) и средний лаг от даты свидетельства до публикации.
Графики помогают увидеть динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), баланс «новых vs возвращающихся» разработчиков, топ-5 видов измерений по месяцам. Дополнительно показываются топ-10 разработчиков и топ-10 «методов измерений», а также тепловая карта «год×месяц». Блок качества данных отражает долю карточек с контактами разработчика, заполненность ключевых полей (величина, пределы, погрешность) и долю публикаций с лагом ≤7 и ≤30 дней.
Сравнение YTD/LYTD по ISO-неделям позволяет оперативно оценивать темп текущего года. Наводите курсор для подсказок, используйте меню на графиках для выгрузки таблиц/изображений и сопоставляйте метрики — так проще выявить сезонность, «узкие места» в сроках публикаций и приоритетные направления работы с разработчиками.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1878 от 2016.12.14 Об утверждении типов средств измерений
Наличие аналогов СИ: Измеритель (КМТ-CLS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "KMT - Kraus Messtechnik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
65924-16 |
Измеритель, КМТ-CLS Фирма "KMT - Kraus Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67261-17 14.04.2027 |
Усилители измерительные , RF Фирма "KMT - Kraus Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Бесплатный
Кто поверяет Измеритель (КМТ-CLS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Измеритель (КМТ-CLS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на корпус измерителя методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителю КМТ-CLS-
1 ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы.
-
2 Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 19 января 2016 г. № 22 «Государственная поверочная схема для средств измерений плоского угла»
-
3 Техническая документация фирмы-изготовителя .
Поверка
Поверкаосуществляется по документу МП 90-231-2016 «ГСИ. Измеритель КМТ-CLS. Методика поверки», утвержденному ФГУП «УНИИМ» в августе 2016 г.
Основные средства поверки:
-
- эталон единицы крутящего момента силы 1-го разряда по ГОСТ Р 8.752-2011, диапазон от 0 до 250 Н-м, относительная погрешность ± 0,05 %;
-
- эталоны единицы плоского угла по приложению к приказу Федерального агентства по техническому регулированию и метрологии № 22 от 19.01.2016 г.: 4-го разряда - призма многогранная, 3-го разряда - автоколлиматор;
-
- эталон единицы напряжения постоянного электрического тока 3 разряда по ГОСТ 8.027-2001.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
Изготовитель
KMT - Kraus Messtechnik GmbH, Германия
Gewerbering 9, D-83624 Otterfing, Germany
Tel. 08024-48737, Fax. 08024-5532
Home Page: http://www.kmt-telemetry.com
Е-mail: info@kmt-telemetry.com
Заявитель
ООО «МОДУС-МТ»
620100, Екатеринбург, ул. Большакова, д.22, корп.4, к.63
Тел.: (343) 222-25-75, факс: (343) 317-47-21
Е-mail: zaomodus@ya.ru
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии» Юридический адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4 Тел. (343) 350-26-18, факс: (343) 350-20-39
Е-mail: uniim@uniim.ru
Принцип действия измерителя при измерениях крутящего момента силы заключается в преобразовании деформации упругого тела с наклеенными на нем тензорезисторами в пропорциональный приложенному крутящему моменту силы сигнал разбаланса тензометрического моста. Принцип действия при измерениях угла поворота заключается в использовании магнитного углового энкодера.
Конструктивно измеритель состоит из датчика и измерительного блока. Датчик измерителя состоит из упругого тела и энкодера. Энкодер включает в себя роторную часть, которая устанавливается на упругое тело и статорную, которая через подшипники соединяется с роторной частью.
Для проведения измерений упругое тело датчика одной своей стороной соединяется с рулевым валом транспортного средства. К другой стороне упругого тела крепится рулевое колесо. Статорная часть энкодера при измерениях должна быть надёжно зафиксирована. Крутящий момент передается от рулевого колеса через упругое тело на рулевой вал.
Сигнал крутящего момента передается посредством телеметрической системы с роторной части на статорную и далее на измерительный блок.

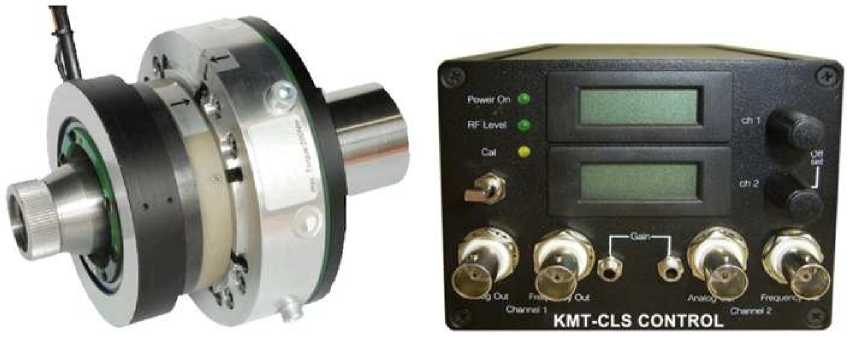

Внешний вид измерителя представлен на рисунке 1.
Рисунок 1
В комплект измерителя входят:
- датчик № CLS -SE-14-269;
- измерительный блок № CLS -B2-14-269;
- комплект адаптеров ;
- комплект соединительных кабелей;
- руководство по эксплуатации;
- методика поверки МП 90-231-2016
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон показаний крутящего момента силы, Н^м |
от 0 до 200 |
|
Диапазон измерений крутящего момента силы, Н^м |
от 1 до 200 |
|
Номинальная функция преобразования по аналоговому каналу измерений крутящего момента силы, В |
U = 0,0502<Мкр1) |
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой приведенной погрешности измерений крутящего момента силы, % (нормирующее значение - выходной сигнал на верхнем пределе измерений) |
±0,2 |
|
Диапазон измерений угла поворота, ... ° |
±w360 2) (n=2,8 об) |
|
Аналоговый выходной сигнал на верхнем пределе измерений угла поворота, В |
±10 2) |
|
Пределы допускаемой абсолютной погрешности измерений угла поворота, ...° |
±0,7 |
|
Диапазон показаний угловой скорости, . .°/с |
±1000 2) |
|
Напряжение питания постоянного тока, В |
от 9 до 36 |
|
Потребляемая мощность, Вт, не более |
10 |
|
Г абаритные размеры датчика с адаптерами (длина х ширина х высота), мм, не более |
136 х 130 х 107 |
|
Масса датчика с адаптерами, кг, не более |
1,65 |
|
Условия эксплуатации: Температура окружающей среды, °С |
от 0 до +40 |
|
Вероятность безотказной работы за 1000 ч |
0,92 |
|
Средний полный срок службы, лет, не менее |
5 |
|
1) - Мкр - значение крутящего момента силы, Н^м | |
|
- в обозначении ± знак «плюс» соответствует вращению по часовой стрелке, знак «минус» | |
|
соответствует вращению против часовой стрелки | |
