Номер по Госреестру СИ: 67261-17
67261-17 Усилители измерительные
(RF)
Назначение средства измерений:
Усилители измерительные RF (далее по тексту - усилители) предназначены для измерений, преобразований и передачи аналоговых электрических сигналов внешним устройствам от первичных измерительных преобразователей, расположенных стационарно или на вращающихся элементах машин.
Внешний вид.
Усилители измерительные
Рисунок № 1
Внешний вид.
Усилители измерительные
Рисунок № 2
Внешний вид.
Усилители измерительные
Рисунок № 3
Внешний вид.
Усилители измерительные
Рисунок № 4
Внешний вид.
Усилители измерительные
Рисунок № 5
Общие сведения
Дата публикации -
Срок свидетельства - 14.04.2027
Номер записи -
ID в реестре СИ - 381196
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
RF-8-MTР-IND, RF-8-CTP-Rotate-HF, RF-16-MTP-HF, RF-16-CTР-Rotate-HF, RF-16-CTP-Rotate-HF-DEC, RF-16-CTP-Rotate-HF, RF-1-TEL-PCM-IND, RF-1-TEL-PCM-Flex-IND,
Производитель
Изготовитель - Фирма "KMT - Kraus Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.
Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.
Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.
Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.
Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 32
Выдано извещений - 0
Кол-во периодических поверок - 17
Кол-во средств измерений - 22
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№777 от 2017.04.14 Об утверждении типов средств измерений
№760 от 2020.04.17 ПРИКАЗ О внесении изменений в описание типа СИ Усилители измерительные RF
№472 от 2022.02.25 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (38)
Наличие аналогов СИ: Усилители измерительные (RF)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
67261-17 Усилители измерительные (RF) Фирма "KMT - Kraus Messtechnik GmbH" (ГЕРМАНИЯ ) |
46517-11 Комплексы измерительные магистрально-модульные (MIC-M) ООО "НПП "Мера" (РОССИЯ г.Мытищи) |
Все средства измерений ООО "НПП "Мера"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
65924-16 |
Измеритель, КМТ-CLS Фирма "KMT - Kraus Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67261-17 14.04.2027 |
Усилители измерительные , RF Фирма "KMT - Kraus Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.
Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.
По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.
Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.
Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Комплексы измерительные магистрально-модульные (MIC-M)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КВАЗАР" (RA.RU.310696) | 32 | 7 | 17 | 0 | 24 | 7 | 17 |
Стоимость поверки Комплексы измерительные магистрально-модульные (MIC-M)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
3600 | 3600 |
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) подразделяется на встроенное программное обеспечение «MT-PRO-64 CONTROLLER» (далее по тексту - ВПО) и ПО «RemusLab», устанавливаемое на персональный компьютер.
ВПО записывается в энергонезависимую память усилителя во время производственного цикла на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. ВПО контролирует базовые функции усилителя.
Устанавливаемое ПО «RemusLab» на персональный компьютер позволяет вводить калибровочные коэффициенты для первичных измерительных преобразователей, служит средством экспорта данных, средством визуализации полученных данных и их обработки.
Уровень защиты ВПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077 - 2014 - «высокий». Уровень защиты ПО «RemusLab» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077 - 2014 -«средний».
Идентификационные данные ПО усилителей представлены в таблицах 3 - 4.
Таблица 3 - Идентификационные данные ВПО
|
Идентификационное наименование ВПО |
MT-PRO-64 CONTROLLER |
|
Номер версии (идентификационный номер ВПО), не ниже |
3.13 |
|
Цифровой идентификатор ВПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Таблица 4 - Идентификационные данные ПО «RemusLab»
|
Идентификационное наименование ПО |
RemusLab |
|
Номер версии (идентификационный номер ПО), не ниже |
2.0.4.6 |
|
Цифровой идентификатор ПО |
72EE8875 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к усилителям измерительным RF
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.
ГОСТ 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Техническая документация «KMT - Kraus Messtechnik GmbH», Германия.
Поверка
Поверкаосуществляется по документу МП АПМ 71-16 «Усилители измерительные RF. Методика поверки», утверждённому ООО «Автопрогресс-М» «09» декабря 2016 г.
Основные средства поверки:
-
- калибратор универсальный 9100 (Госреестр № 25985-09);
-
- калибратор измерительных тензометрических мостов 1550А (Госреестр № 46128-10);
-
- калибратор токовой петли Fluke 707 (Госреестр № 29194-05).
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«KMT - Kraus Messtechnik GmbH», Германия Адрес: Gewerbering 9, D-83624 Otterfing, Germany
Тел.: +49 08024 48737, факс: +49 08024-5532
E-mail: info@kmt-telemetry.com
Заявитель
Общество с ограниченной ответственностью «Промтекс» (ООО «Промтекс»)
ИНН 7725849203
Адрес: 115432, г. Москва, 2-ой Кожуховский проезд, д.29, к.2, стр.16, офис 308
Тел.: +7 (495) 308-90-60, факс: +7 (495) 771-38 -18
Е-mail: info@prom-tex.org
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» Адрес: 123308, г. Москва, ул. Мневники, д. 3 корп. 1
Тел.: +7 (495) 120-03-50, факс: +7 (495) 120-03-50 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия усилителей основан на преобразовании измеренных аналоговых электрических сигналов от первичных измерительных преобразователей (далее - датчики). Сигналы с датчиков усиливаются и проходят через низкочастотный фильтр. Далее сигналы поступают в аналого-цифровой преобразователь. Полученные импульсно-кодовые данные со всех каналов преобразуются в последовательный код в контроллере и передаются бесконтактно через телеметрический передатчик по радио, индуктивному или инфракрасному каналу на телеметрический приемник. Декодер осуществляет обратное преобразование всех сигналов в аналоговую форму и распределение по всем каналам.
Усилители состоят из блока питания и блока передачи данных, соединенные соответствующими кабелями. Блок питания и передачи данных могут размещаться как в едином усиленном металлическом корпусе, так и отдельно друг от друга в собственных компактных корпусах или подложках. Блок передачи данных состоит из измерительного модуля, контроллера (энкодера), телеметрического передатчика, телеметрического приемника или антенны и декодера.
Усилители выпускаются в нескольких модификациях различающихся техническими и метрологическими характеристиками, а так же конструктивными особенностями.
Структура обозначения модификаций: RF-x-y-z, где x - количество измерительных каналов; y - тип конструкции; z - вид передачи данных.
Таблица 1 - Типы конструкций
|
Обозначение |
Тип конструкции |
|
R-PCM-Rotate |
Все элементы блока передачи данных за исключением приемника и декодера размещены в металлическом корпусе цилиндрической формы. Корпус конструктивно разделен на две части: вращающегося узла - ротора и статора. Ротор крепится к вращающейся части исследуемого объекта. |
|
T-PCM |
Измерительный модуль, энкодер и телеметрический передатчик размещаются в едином компактном корпусе прямоугольной формы. Корпус устанавливается на вращающуюся часть исследуемого объекта. |
|
TEL-PCM |
Измерительный модуль, энкодер и телеметрический передатчик размещаются в едином компактном корпусе прямоугольной формы. Корпус устанавливается на вращающуюся часть исследуемого объекта. |
|
TEL-PCM-Flex |
Все элементы блока передачи данных за исключением приемника и декодера размещаются на гибкой подложке. Подложка устанавливаются на вращающуюся часть исследуемого объекта. |
|
MTP |
Все элементы блока передачи данных за исключением приемника и декодера размещаются в собственных компактных прямоугольных корпусах. Корпуса устанавливаются на вращающуюся часть исследуемого объекта. |
Продолжение таблицы 1.
|
Обозначение |
Тип конструкции |
|
CTP-Rotate |
Все элементы блока передачи данных за исключением приемника и декодера размещены в металлическом корпусе цилиндрической формы. В исполнении с инфракрасной передачей данных корпус конструктивно разделен на две части: вращающегося узла - ротора и статора. Ротор крепится к вращающейся части исследуемого объекта. В исполнении с радио передачей данных единый корпус с антенной крепится к вращающейся части исследуемого объекта. |
Таблица 2 - Виды передачи данных
|
Обозначение |
Вид передачи данных |
|
HF |
Передача данных по радио каналу |
|
IND |
Передача данных по индуктивному каналу |
|
IR |
Передача данных по инфракрасному каналу |
Общий вид усилителей представлен на рисунках 1-8.

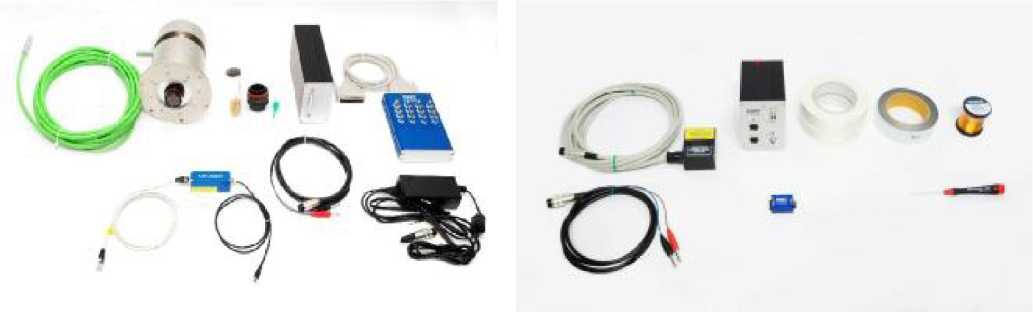

Рисунок 1 - Общий вид усилителей
измерительных RF-x-R-PCM-Rotate-IR

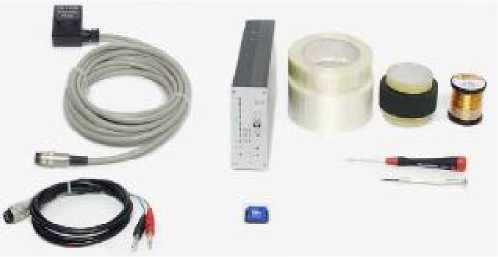

Рисунок 2 - Общий вид усилителей
измерительных RF-x-T-PCM-IND

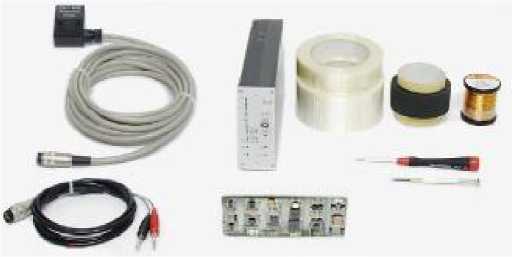

Рисунок 3 - Общий вид усилителей
измерительных RF-x-TEL-PCM-IND
Рисунок 4 - Общий вид усилителей
измерительных RF-x-TEL-PCM-Flex-IND

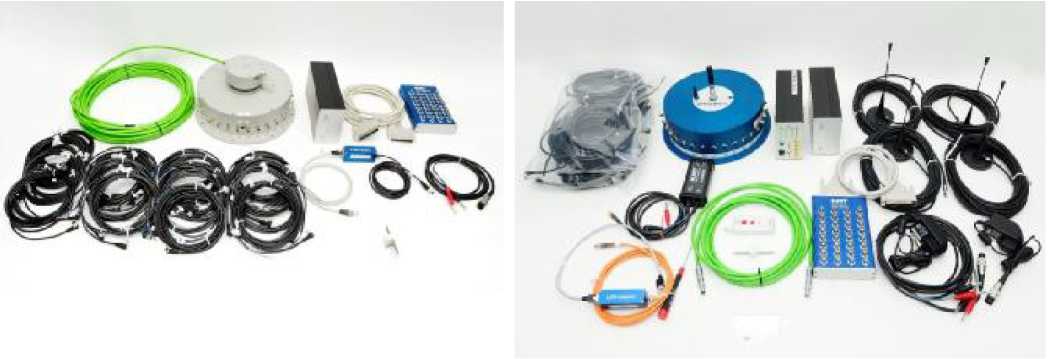

Рисунок 5 - Общий вид усилителей Рисунок 6 - Общий вид усилителей измерительных RF-x-MTP-HF измерительных RF-x-MTP-IND
Рисунок 7 - Общий вид усилителей
измерительных RF-x-CTP-Rotate-IR
Рисунок 8 - Общий вид усилителей
измерительных RF-x-CTP-Rotate-HF
Пломбирование усилителей измерительных RF не предусмотрено.
Таблица 17 - Комплект средства измерений
|
Наименование |
Обозначение |
Количество |
|
Усилители измерительные RF |
- |
по заказу |
|
Программное обеспечение «RemusLAB» |
- |
по заказу |
|
IP-LAN интерфейс |
- |
по заказу |
|
Распределительная коробка с кабелем BNC-BOX |
- |
по заказу |
|
Плата-симулятор полу- и полномостовых тензоканалов STG-Test Board |
по заказу | |
|
AC/DC адаптер (50 Вт) |
по заказу | |
|
AC/DC адаптер (24 Вт) |
по заказу | |
|
Батарейный блок |
по заказу | |
|
Набор индуктивного питания |
по заказу | |
|
Пульт дистанционного управления батареи питания CTP-Remote |
по заказу | |
|
Блок приема радио сигнала HF-BOX8 |
- |
по заказу |
|
Руководство по эксплуатации на русском языке |
- |
1 экз. |
|
Методика поверки |
МП АПМ 71-16 |
1 экз. |
Таблица 5 - Метрологические характеристики усилителей измерительных RF-x-R-PCM-Rotate-IR
|
Наименование характеристики |
Значение |
|
Диапазоны преобразования, мВ/В |
от -1,25 до +1,25 от -2,5 до +2,5 от -5 до +5 от -10 до +10 от -20 до +20 |
|
Пределы допускаемой приведенной погрешности к полному диапазону преобразования, % |
±0,25 |
|
Диапазон напряжения выходного сигнала, В |
±10 |
Таблица 6 - Метрологические характеристики усилителей измерительных RF-x-T-PCM-IND
|
Наименование характеристики |
Значение |
|
Диапазоны преобразования, мВ/В |
от -0,3125 до +0,3125 от -0,625 до +0,625 от -1,25 до +1,25 от -2,5 до +2,5 от -5 до +5 от -10 до +10 |
|
Пределы допускаемой приведенной погрешности к полному диапазону преобразования, % |
±0,2 |
|
Диапазон измерений температуры при подключении термопреобразователей сопротивления Pt100, °С |
от -50 до +500 |
|
Пределы допускаемой абсолютной погрешности измерений температуры при подключении термопреобразователей сопротивления Pt100, °С |
±1 |
|
Диапазон напряжения выходного сигнала, В |
±10 |
Таблица 7 - Метрологические характеристики усилителей измерительных RF-x-TEL-PCM-IND
|
Наименование характеристики |
Значение |
|
Диапазоны преобразования, мВ/В |
от -0,3125 до +0,3125 от -0,625 до +0,625 от -1,25 до +1,25 от -2,5 до +2,5 от -5 до +5 от -10 до +10 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой приведенной погрешности к полному диапазону преобразования, % |
±0,2 |
|
Диапазон измерений температуры при подключении термоэлектрических преобразователей типа К, °С |
от -50 до +1000 |
|
Пределы допускаемой абсолютной погрешности измерений температуры при подключении термоэлектрических преобразователей типа К, °С |
±5 |
|
Диапазоны измерений напряжения постоянного тока, В |
от -5 до +5 от -10 до +10 |
|
Пределы допускаемой приведенной погрешности к полному диапазону измерений напряжения постоянного тока, % |
±0,2 |
|
Диапазон напряжения выходного сигнала, В |
±10 |
Таблица 8 - Метрологические характеристики усилителей измерительных RF-x-TEL-PCM-Flex-
IND
|
Наименование характеристики |
Значение |
|
Диапазоны преобразования, мВ/В |
от -0,3125 до +0,3125 от -0,625 до +0,625 от -1,25 до +1,25 от -2,5 до +2,5 от -5 до +5 от -10 до +10 |
|
Пределы допускаемой приведенной погрешности к полному диапазону преобразования, % |
±0,2 |
|
Диапазон напряжения выходного сигнала, В |
±10 |
Таблица 9 - Метрологические характеристики усилителей измерительных КБ-х-МТР-1МО, RF-х-МТР-HF
|
Наименование характеристики |
Значение |
|
Диапазоны преобразования, мВ/В |
от -1,25 до +1,25 от -2,5 до +2,5 от -5 до +5 от -10 до +10 от -20 до +20 |
|
Пределы допускаемой приведенной погрешности к полному диапазону преобразования, % |
±0,2 |
|
Диапазоны измерений напряжения постоянного тока, В |
от -0,3125 до +0,3125 от -0,625 до +0,625 от -1,25 до +1,25 от -2,5 до +2,5 от -5 до +5 от -10 до +10 |
|
Пределы допускаемой приведенной погрешности к полному диапазону измерений напряжения постоянного тока, % |
±0,2 |
|
Диапазон измерений температуры при подключении термоэлектрических преобразователей типа К, °С |
от -50 до +1000 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений температуры при подключении термоэлектрических преобразователей типа К, °С |
±2 |
|
Диапазон измерений температуры при подключении термопреобразователей сопротивления Pt100, Pt1000 °С |
от -100 до +600 |
|
Пределы допускаемой абсолютной погрешности измерений температуры при подключении термопреобразователей сопротивления Pt100, РП000°С |
±1,2 |
|
Диапазон напряжения выходного сигнала, В |
±10 |
Таблица 10 - Метрологические характеристики усилителей измерительных RF-x-CTP-Rotate-IR,
RF-x-CTP-Rotate-HF
|
Наименование характеристики |
Значение |
|
Диапазоны преобразования, мВ/В |
от - 1,25 до + 1,25 от - 2,5 до + 2,5 от - 5 до + 5 от - 10 до + 10 от - 20 до + 20 |
|
Пределы допускаемой приведенной погрешности к полному диапазону преобразования, % |
±0,2 |
|
Диапазоны измерений напряжения постоянного тока, В |
от -0,3125 до +0,3125 от -0,625 до +0,625 от -1,25 до +1,25 от -2,5 до +2,5 от -5 до +5 от -10 до +10 |
|
Пределы допускаемой приведенной погрешности к полному диапазону измерений напряжения постоянного тока, % |
±0,2 |
|
Диапазон измерений температуры при подключении термоэлектрических преобразователей типа К, °С |
от -50 до +1000 |
|
Пределы допускаемой абсолютной погрешности измерений температуры при подключении термоэлектрических преобразователей типа К, °С |
±2 |
|
Диапазон измерений температуры при подключении термопреобразователей сопротивления Pt100, Pt1000 °С |
от -100 до +600 |
|
Пределы допускаемой абсолютной погрешности измерений температуры при подключении термопреобразователей сопротивления Pt100, РП000°С |
±1,2 |
|
Диапазон напряжения выходного сигнала, В |
±10 |
Таблица 11 - Основные технические характеристики усилителей измерительных RF-x-R-PCM-Rotate-IR
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов |
от 8 до 16 |
|
Напряжение питания первичных измерительных преобразователей, В |
4 |
|
Ширина пропускания сигнала, Гц |
от 3000 до 6000 |
|
Разрешение АЦП, бит |
16 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
-температура окружающей среды, °С |
от -30 до +70 |
|
-относительная влажность, % |
от 20 до 80 |
|
Габаритные размеры, мм, не более: | |
|
-энкодера (диаметрвысота) |
100x136 |
|
-декодера (длинахширинахвысота) |
205x105x120 |
|
Масса, кг, не более: | |
|
-энкодера |
1,45 |
|
-декодера |
1,05 |
Таблица 12 - Основные технические характеристики усилителей измерительных RF-x-T-PCM-
IND
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов |
1 |
|
Напряжение питания первичных измерительных преобразователей, В |
4 |
|
Ширина пропускания сигнала, Гц |
от 0 до 1200 |
|
Разрешение АЦП, бит |
16 |
|
Условия эксплуатации: | |
|
-температура окружающей среды, °С |
от -10 до +70 |
|
-относительная влажность, % |
от 20 до 80 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: | |
|
-энкодера |
35x24x14 |
|
-магнитной головки |
53x66x30 |
|
-декодера |
105x75x105 |
|
Масса, г, не более: | |
|
-энкодера |
16 |
|
-магнитной головки |
200 |
|
-декодера |
750 |
Таблица 13 - Основные технические характеристики усилителей измерительных RF-x-TEL-PCM-IND
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов |
1 |
|
Напряжение питания первичных измерительных преобразователей, В |
4 |
|
Ширина пропускания сигнала, Гц |
от 0 до 50000 |
|
Разрешение АЦП, бит |
12 |
|
Условия эксплуатации: | |
|
-температура окружающей среды, °С |
от -10 до +70 |
|
-относительная влажность, % |
от 20 до 80 |
|
Габаритные размеры (длинаxширинаxвысота), мм, не более: | |
|
-энкодера |
35x18x12 |
|
-магнитной головки |
53x66x30 |
|
-декодера |
200x44x105 |
|
Наименование характеристики |
Значение |
|
Масса, г, не более: | |
|
-энкодера |
13 |
|
-магнитной головки |
200 |
|
-декодера |
950 |
Таблица 14 - Основные технические характеристики усилителей измерительных RF-x-TEL-
PCM-Flex-IND
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов |
1 |
|
Напряжение питания первичных измерительных преобразователей, В |
4 |
|
Ширина пропускания сигнала, Гц |
от 0 до 12000 |
|
Разрешение АЦП, бит |
12 |
|
Условия эксплуатации: | |
|
-температура окружающей среды, °С |
от -10 до +85 |
|
-относительная влажность, % |
от 20 до 80 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: | |
|
-энкодера |
70x20x2 |
|
-магнитной головки |
53x66x30 |
|
-декодера |
200x44x105 |
|
Масса, г, не более: | |
|
-энкодера |
2 |
|
-магнитной головки |
200 |
|
-декодера |
950 |
Таблица 15 - Основные технические характеристики усилителей измерительных RF-x-MTP-IND, RF-x-MTP-HF
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов |
от 2 до 128 |
|
Напряжение питания первичных измерительных преобразователей, В |
4 |
|
Ширина пропускания сигнала, Гц |
от 95 до 24000 |
|
Разрешение АЦП, бит |
16 |
|
Условия эксплуатации: | |
|
-температура окружающей среды, °С |
от -20 до +70 |
|
-относительная влажность, % |
от 20 до 80 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: | |
|
-измерительного модуля |
80x45x28 |
|
-энкодера |
80x45x28 |
|
-передатчика |
80x45x28 |
|
-магнитной головки |
66x53x33 |
|
-декодера |
215x65x106 |
|
Масса, г, не более: | |
|
-измерительного модуля |
70 |
|
-энкодера |
70 |
|
-передатчика |
70 |
|
-магнитной головки |
500 |
|
-декодера |
1250 |
Таблица 16 - Основные технические характеристики усилителей измерительных RF-x-CTP-Rotate-IR, RF-x-CTP-Rotate-HF
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов |
от 4 до 128 |
|
Напряжение питания первичных измерительных преобразователей, В |
1; 4 |
|
Ширина пропускания сигнала, Гц -RF-X-CTP-Rotate-IR |
3000 |
|
-RF-X-CTP-Rotate-HF |
от 190 до 3000 |
|
Разрешение АЦП, бит |
16 |
|
Условия эксплуатации: | |
|
-температура окружающей среды, °С |
от -20 до +70 |
|
-относительная влажность, % |
от 20 до 80 |
|
Габаритные размеры, мм, не более: -энкодера (диаметрвысота) -декодера (длинахширинахвысота) |
350x220 205х105х65 |
|
Масса, кг, не более: | |
|
-энкодера |
8,25 |
|
-декодера |
2,05 |
