Номер по Госреестру СИ: 66310-16
66310-16 Преобразователи давления измерительные
(SITRANS P серии 7MF (мод. DSIII, P310, P410, LH100))
Назначение средства измерений:
Преобразователи давления измерительные SITRANS P серии 7MF (модификации DSIII, P310, P410, LH100) (далее - преобразователи) предназначены для непрерывного измерения и преобразования значения измеряемого параметра - избыточного, абсолютного давления и разности давлений нейтральных и агрессивных газообразных и жидких сред, а также пара в аналоговые выходные сигналы постоянного тока или напряжения, или в цифровой код (цифровую индикацию). Некоторые модели преобразователей также предназначены для расчета других величин, функционально связанных с измеряемым давлением: уровня жидкости и расхода.
Аналитический паспорт типа средства измерений
66310-16 — Преобразователи давления измерительные
SITRANS P серии 7MF (мод. DSIII, P310, P410, LH100)
Фирма "Huba Control AG"
ШВЕЙЦАРИЯ
МПИ: 5 лет
Действует
70
организаций40
владельцев3
версий2 244
Всего поверок
по агрегатам с 2010 года
208
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
70
Организаций-поверителей
эффективное число: 12.5
40
Владельцев СИ
эффективное число: 4.7
442
Экземпляров СИ
по агрегатам владельцев / организаций
20.9%
Периодические поверки
первичные: 0%
0.31%
Непригодность
7 извещений
20.8%
Поверки юрлиц
доля в общем объёме
2 902 ₽
Средневзвешенная цена
медиана: 2 997 ₽
100%
Покрытие ценами
расчётный известный объём: 831 852 ₽
2 018,7 лет
Средний возраст парка
взвешено по годовому объёму
1 823 дн.
Наблюдаемый МПИ
по фактическим интервалам
802
Концентрация поверителей
HHI; доля топ-5: 54.4%
2 123
Концентрация владельцев
HHI; доля топ-5: 65.4%
102
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
6
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
входит в перечень ПП РФ № 250
Автоматические аналитические выводы
- За весь доступный период по типу отражено 2 244 поверок; пик пришёлся на 2020 год (892).
- Последний завершённый год показал снижение на 70.9% (2025 к 2020).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 10.4%.
- Рынок представлен 70 организациями; концентрация низкая (HHI 802), доля топ-5 — 54.4%.
- В базе найдено 40 владельцев и 442 экземпляров СИ; доля пяти крупнейших владельцев — 65.4%.
- Средневзвешенная цена поверки — 2 902 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 831 852 руб.
- Доля извещений о непригодности составляет 0.31% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 1 823 дней; средний возраст парка по агрегатам организаций — 2 018,7 лет.
- Тип найден в перечне средств измерений, поверка которых регулируется специальным перечнем по ПП РФ № 250.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2020 — 892
Долгосрочный CAGR: 10.4%
Активных версий: 1
Ценовой диапазон: 1 616–4 176 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 195 | 195 | 1,00 |
| Академическая ТЭЦ филиала Свердловский ПАО Т Плюс | Юридические лица | 26 | 26 | 1,00 |
| Общество с ограниченной ответственностью "ЮКОЛА-нефть" | Юридические лица | 25 | 25 | 1,00 |
| АКЦИОНЕРНОЕ ОБЩЕСТВО "ОСКОЛЬСКИЙ ЭЛЕКТРОМЕТАЛЛУРГИЧЕСКИЙ КОМБИНАТ ИМЕНИ АЛЕКСЕЯ АЛЕКСЕЕВИЧА УГАРОВА" | Юридические лица | 24 | 24 | 1,00 |
| АО "ННК-Хабаровский НПЗ" | Юридические лица | 19 | 19 | 1,00 |
| ООО "НПП "Нефтехимия" | Юридические лица | 18 | 18 | 1,00 |
| АО "Транснефть - Дружба" | Юридические лица | 13 | 13 | 1,00 |
| Филиал ООО "ВО "Технопромэкспорт" в г. Севастополе | Юридические лица | 10 | 10 | 1,00 |
| ООО "РН-Юганскнефтегаз" | Юридические лица | 10 | 10 | 1,00 |
| АО "Отрадненский ГПЗ" | Юридические лица | 10 | 10 | 1,00 |
| Общество с ограниченной ответственностью "СОВРЕМЕННЫЕ ТЕХНОЛОГИИ ГАЗОВЫХ ТУРБИН" | Юридические лица | 8 | 8 | 1,00 |
| ООО "Транснефть-Восток" НПС-19 УЭСА | Юридические лица | 8 | 8 | 1,00 |
| Юр. Лицо | Юридические лица | 7 | 7 | 1,00 |
| АО "НК НПЗ" | Юридические лица | 6 | 6 | 1,00 |
| АО "ТАИФ-НК" | Юридические лица | 5 | 5 | 1,00 |
| ПАО "Саратовский НПЗ" | Юридические лица | 5 | 5 | 1,00 |
| ООО "ПГ "Фосфорит" | Юридические лица | 5 | 5 | 1,00 |
| АО «Каспийский трубопроводный консорциум-Р» | Юридические лица | 4 | 4 | 1,00 |
| Упpавление "Татнефтегазпереработка" ПАО "Татнефть" им.В.Д.Шашина | Юридические лица | 4 | 4 | 1,00 |
| ПАО "Уфаоргсинтез" | Юридические лица | 4 | 4 | 1,00 |
| Акционерное общество "СЫКТЫВКАРСКИЙ ЛПК" | Юридические лица | 4 | 4 | 1,00 |
| ННПО ООО | Юридические лица | 4 | 4 | 1,00 |
| Общество с ограниченной ответственностью "ННК-Сахалинморнефтегаз" | Юридические лица | 3 | 3 | 1,00 |
| Публичное акционерное общество "Новолипецкий металлургический комбинат" | Юридические лица | 3 | 3 | 1,00 |
| Общество с ограниченной ответственностью "ННК-ОРЕНБУРГНЕФТЕГАЗ" | Юридические лица | 2 | 2 | 1,00 |
| филиалу ПАО АНК "Башнефть" "Башнефть-УНХ" | Юридические лица | 2 | 2 | 1,00 |
| АТОМФЛОТ ФГУП | Юридические лица | 2 | 2 | 1,00 |
| Публичное акционерное общество "ФЕДЕРАЛЬНАЯ ГИДРОГЕНЕРИРУЮЩАЯ КОМПАНИЯ - РУСГИДРО" | Юридические лица | 2 | 2 | 1,00 |
| ПАО АНК "Башнефть" | Юридические лица | 2 | 2 | 1,00 |
| Публичное акционерное общество "Магнитогорский металлургический комбинат" | Юридические лица | 2 | 2 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| aae1443d-5991-2192-83a1-74bb131da438 | 66310-16 | 2022-10-05 | — | актуальная |
| dedd1f9c-3c9c-2a47-803c-6ddb347a0545 | 66310-16 | 2021-12-07 | 2022-10-05 | архивная |
| 33ccd3db-1142-7700-ea33-84e03195697a | 66310-16 | 2020-05-07 | 2021-12-07 | архивная |
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

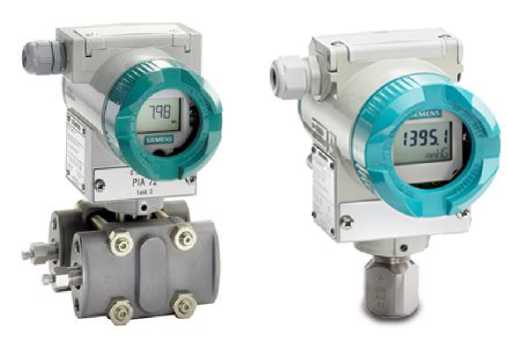

Внешний вид.
Преобразователи давления измерительные
Рисунок № 1

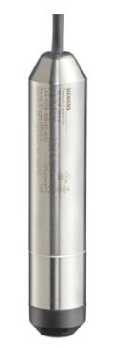

Внешний вид.
Преобразователи давления измерительные
Рисунок № 2

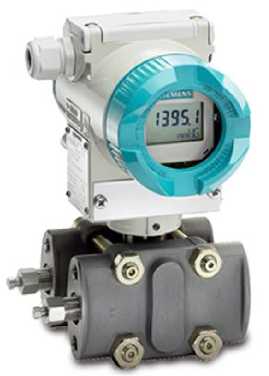

Внешний вид.
Преобразователи давления измерительные
Рисунок № 3
Общие сведения
Дата публикации - 05.10.2022
Срок свидетельства - 30.12.2026
Номер записи -
ID в реестре СИ - 380151
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
P310, Р310, DSIII, Sitrans P, Sitrans P 7MF DSIII, SITRANS P серии 7MF (мод. DSIII, P310, P410, LH100), Sitrans P серии 7MF4033, 7MF4433, SITRANS P серии 7MF, мод.DSIII, SITRANS P 310 7MF2033, SITRANS P 310 7MF2433, 7MF4033, Sitrans P серии 7MF модель DSIII 7MF4433, SITRANS P серии 7MF (мод. DSIII, P310, P410, LH100, модификация DSIII 7MF4434, Sitrans P 7MF, SITRANS P310, 7MF2033-1DA50-1AB0, мод. DSIII, Sitrans P серии 7MF модель DSIII 7MF4033, SITRANS P,7MF4033
Производитель
Изготовитель - Фирма "Huba Control AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.
Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.
Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.
Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 2244
Выдано извещений - 7
Кол-во периодических поверок - 468
Кол-во средств измерений - 887
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1823 дн.
Приказы РСТ, где упоминается данный тип СИ
№2329 от 2023.11.03 ПРИКАЗ_Об утверждении типов средств измерений (13)
№2303 от 2023.11.02 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2302 от 2023.11.02 ПРИКАЗ_Об утверждении типов средств измерений_в рамках признания (1)
№690 от 2022.03.21 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№2294 от 2023.11.01 ПРИКАЗ_Об утверждении типов средств измерений (18)
№2035 от 2016.12.30 Об утверждении типов средств измерений
№2693 от 2021.12.02 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
№2942 от 2021.12.20 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1241 от 2022.05.23 ПРИКАЗ_Об утверждении типов средств измерений (20)
№1237 от 2022.05.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2845 от 2022.11.14 Об утверждении типов средств измерений
№1034 от 2023.05.17 ПРИКАЗ_Об утверждении типов средств измерений (19)
№2324 от 2023.11.03 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Преобразователи давления измерительные (SITRANS P серии 7MF (мод. DSIII, P310, P410, LH100))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
66310-16 Преобразователи давления измерительные (SITRANS P серии 7MF (мод. DSIII, P310, P410, LH100)) Фирма "Huba Control AG" (ШВЕЙЦАРИЯ ) |
14753-16 Датчики давления (ДМ5007) ОАО «Манотомь» (РОССИЯ г. Томск) |
|
66310-16 Преобразователи давления измерительные (SITRANS P серии 7MF (мод. DSIII, P310, P410, LH100)) Фирма "Huba Control AG" (ШВЕЙЦАРИЯ ) |
17636-17 Датчики давления (МИДА-13П) Общество с ограниченной ответственностью «Микроэлектронные датчики и устройства» (ООО МИДАУС) (РОССИЯ г. Ульяновск) |
|
66310-16 Преобразователи давления измерительные (SITRANS P серии 7MF (мод. DSIII, P310, P410, LH100)) Фирма "Huba Control AG" (ШВЕЙЦАРИЯ ) |
32854-13 Датчики давления (Метран-150) Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») (РОССИЯ г. Челябинск) |
|
66310-16 Преобразователи давления измерительные (SITRANS P серии 7MF (мод. DSIII, P310, P410, LH100)) Фирма "Huba Control AG" (ШВЕЙЦАРИЯ ) |
48186-11 Датчики давления (Метран-75) Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») (РОССИЯ г. Челябинск) |
|
66310-16 Преобразователи давления измерительные (SITRANS P серии 7MF (мод. DSIII, P310, P410, LH100)) Фирма "Huba Control AG" (ШВЕЙЦАРИЯ ) |
50730-17 Датчики давления (МИДА-15) Общество с ограниченной ответственностью "Микроэлектронные датчики и устройства" (ООО МИДАУС) (РОССИЯ г. Ульяновск) |
|
66310-16 Преобразователи давления измерительные (SITRANS P серии 7MF (мод. DSIII, P310, P410, LH100)) Фирма "Huba Control AG" (ШВЕЙЦАРИЯ ) |
51226-12 Измерители параметров света фар автотранспортных средств (ИПФ-01) ООО НПФ "МЕТА" (РОССИЯ г.Жигулевск) |
|
66310-16 Преобразователи давления измерительные (SITRANS P серии 7MF (мод. DSIII, P310, P410, LH100)) Фирма "Huba Control AG" (ШВЕЙЦАРИЯ ) |
64631-16 Датчики давления (ГиперФлоу) Общество с ограниченной ответственностью «Научно-производственная фирма «Вымпел» (ООО «НПФ «Вымпел») (РОССИЯ г. Саратов) |
|
66310-16 Преобразователи давления измерительные (SITRANS P серии 7MF (мод. DSIII, P310, P410, LH100)) Фирма "Huba Control AG" (ШВЕЙЦАРИЯ ) |
71088-18 Преобразователи давления измерительные (КМ35) Общество с ограниченной ответственностью Научно-производственное предприятие «ГКС» (ООО НПП «ГКС») (РОССИЯ г. Казань) |
|
66310-16 Преобразователи давления измерительные (SITRANS P серии 7MF (мод. DSIII, P310, P410, LH100)) Фирма "Huba Control AG" (ШВЕЙЦАРИЯ ) |
75925-19 Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU) Общество с ограниченной ответственностью «БД СЕНСОРС РУС» (ООО «БД СЕНСОРС РУС») (РОССИЯ г. Москва) |
|
66310-16 Преобразователи давления измерительные (SITRANS P серии 7MF (мод. DSIII, P310, P410, LH100)) Фирма "Huba Control AG" (ШВЕЙЦАРИЯ ) | 79247-20 Преобразователи давления измерительныеФирма "Huba Control AG" (ШВЕЙЦАРИЯ ) |
|
66310-16 Преобразователи давления измерительные (SITRANS P серии 7MF (мод. DSIII, P310, P410, LH100)) Фирма "Huba Control AG" (ШВЕЙЦАРИЯ ) |
43646-10 Преобразователи давления (ПДТВХ-1) Общество с ограниченной ответственностью научно-производственное предприятие «ТЕПЛОВОДОХРАН» (ООО НПП «ТЕПЛОВОДОХРАН») (РОССИЯ г. Рязань) |
|
66310-16 Преобразователи давления измерительные (SITRANS P серии 7MF (мод. DSIII, P310, P410, LH100)) Фирма "Huba Control AG" (ШВЕЙЦАРИЯ ) |
51409-12 Датчики давления (Turbo Flow PS) Общество с ограниченной ответственностью НПО «Турбулентность-ДОН» (ООО НПО «Турбулентность-ДОН») (РОССИЯ Ростовская обл., Мясниковский р-он, с. Чалтырь) |
Все средства измерений Фирма "Huba Control AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
45743-10 30.07.2025 |
Преобразователи давления измерительные, Sitrans P типа 7MF (DSIII, DSIII РА, DSIII FF. Р300, Р300 PA, P300 FF, Z, ZD, Compact, MPS, P250, P280) Фирма "Huba Control AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
3 года; 4 года - для преобразователей, настроенных на верхний предел диапазона измерений, при корректировке нуля 1 раз в 6 месяцев |
|
51587-12 31.08.2022 |
Преобразователи давления измерительные, Sitrans Р200, Sitrans Р210, Sitrans Р220 Фирма "Huba Control AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
3 года |
|
66310-16 30.12.2026 |
Преобразователи давления измерительные, SITRANS P серии 7MF (мод. DSIII, P310, P410, LH100) Фирма "Huba Control AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
5 лет |
|
67344-17 02.05.2022 |
Преобразователи давления измерительные, HUBA PT520 Фирма "Huba Control AG" (ШВЕЙЦАРИЯ ) |
ОТ |
3 года |
|
72010-18 01.08.2024 |
Датчики давления, XMLR Фирма "Huba Control AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
3 года |
|
86052-22 |
Датчик давления, 528.9310033C11 Фирма "Huba Control AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
3 года |
Кто поверяет Преобразователи давления измерительные (SITRANS P серии 7MF (мод. DSIII, P310, P410, LH100))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 365 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 105 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АЛЬФАПАСКАЛЬ" (RA.RU.312490) | 29 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО НПП "ГКС" (1467) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТОЦЦИ ВОСТОК" (RA.RU.312267) | 15 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КИПМЕТСЕРВИС" (RA.RU.310460) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ТРАНСНЕФТЬ-ЗАПАДНАЯ СИБИРЬ" (RA.RU.311627) | 31 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Удмуртское районное нефтепроводное управление (RA.RU.311533) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "АНХК" (RA.RU.311979) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 41 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 96 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 38 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 25 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Сибирская Интернет Компания" (RA.RU.311959) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Инженерный центр автоматизации и метрологии" (RA.RU.312169) | 67 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 52 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ИЦАМ" (RA.RU.312169) | 319 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "НМОП" (RA.RU.311359) | 318 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 113 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 91 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "СТАРСТРОЙ" (RA.RU.310466) | 13 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТЕХЭТАЛОН" (RA.RU.314349) | 72 | 0 | 72 | 0 | 72 | 0 | 72 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 6 | 5 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 13 | 12 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 34 | 18 | 0 | 34 | 0 | 34 | 0 | 34 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 15 | 0 | 15 | 0 | 15 | 0 | 15 | |||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 3 | 0 | 3 | 1 | 3 | 0 | 3 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 22 | 15 | 0 | 22 | 0 | 22 | 0 | 22 | ||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 9 | 8 | 0 | 9 | 0 | 9 | 0 | 9 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 6 | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |
| АО "ТРАНСНЕФТЬ - ДРУЖБА" (RA.RU.311211) | 13 | 1 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ООО ИЦ МИТ (RA.RU.312147) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (RA.RU.312789) | 7 | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ООО "МЕТРОЛОГИЯ И АВТОМАТИЗАЦИЯ" (RA.RU.311956) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО"ТРАНСНЕФТЬ - ВОСТОК" (RA.RU.311618) | 7 | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 24 | 24 | 0 | 24 | 0 | 24 | 0 | 24 | |
| ООО "СНГ-ЕК" (РОСС RU.0001.310379) | 26 | 0 | 26 | 0 | 26 | 0 | 26 | |||
| АО "ТАИФ-НК" (РОСС RU.0001.310281) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "ТРАНСНЕФТЬ - СИБИРЬ" (RA.RU.311681) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ННК-ХАБАРОВСКИЙ НПЗ" (RA.RU.312633) | 19 | 11 | 0 | 19 | 1 | 19 | 0 | 19 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 19 | 18 | 0 | 19 | 0 | 19 | 0 | 19 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ТАТИНТЕК" (RA.RU.311601) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 27 | 3 | 0 | 27 | 4 | 27 | 0 | 27 | |
| ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "СТАРСТРОЙ" (RA.RU.310466) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| АО "НПО "ЦМА" (RA.RU.310497) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| АО "ТРЕСТ СЗМА" (RA.RU.312330) | 18 | 0 | 18 | 0 | 18 | 0 | 18 | |||
| ОАО "ЯМАЛ СПГ" (RA.RU.311706) | 16 | 16 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| ПАО "САРАТОВСКИЙ НПЗ" (RA.RU.312258) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| АО "ОТРАДНЕНСКИЙ ГПЗ" (РОСС RU.0001.310432) | 10 | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 39 | 31 | 0 | 39 | 0 | 39 | 0 | 39 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 5 | 4 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 17 | 0 | 17 | 0 | 17 | 0 | 17 |
Стоимость поверки Преобразователи давления измерительные (SITRANS P серии 7MF (мод. DSIII, P310, P410, LH100))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
3800 | 2997 |
|
ФБУ НИЦ ПМ-Ростест Москва |
2529 | 2997 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2394 | 2997 |
|
ФБУ Красноярский ЦСМ Красноярский край |
2152 | 2997 |
|
ФБУ Липецкий ЦСМ Липецкая область |
2979 | 2997 |
Программное обеспечение
Встроенное программное обеспечение (ПО) преобразователей используется для передачи результатов измерения, настройки, самодиагностики преобразователей и записи измеренных данных. При настройке и калибровке на заводе прошивается ПО, которое защищено от несанкционированного доступа. Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО DSIII (HART) |
7MF4хх3 |
|
DSIII (РА) |
7MF4хх4 |
|
DSIII (FF) |
7MF4хх5 |
|
P310 |
7MF2ххх |
|
P410 |
7MF4ххх |
|
LH 100 |
- |
|
Номер версии (идентификационный номер) ПО (х) DSIII (HART) DSIII (РА) DSIII (FF) P310 P410 (HART) P410 (PA) P410 (FF) LH100 |
FW: 11.03.03, FW: 11.03.04 FW: 11.03.05, FW: 11.03.06 FW:300.01.08,FW:301.01.10 FW:09.03.06 FW: 11.03.03, FW: 11.03.04, FW: 11.03.05, FW: 11.03.06 FW: 301.01.10 FW: 11.01.02 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
При работе преобразователя пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики преобразователя. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014 «Государственная система обеспечения единства измерений. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в паспорте на преобразователи давления измерительные SITRANS P серии 7MF (модификации DSIII, P310, P410, LH100).
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным SITRANS P серии 7MF (модификации DSIII, P310, P410, LH100)
Международный стандарт МЭК 60770 Измерительные преобразователи в системах управления промышленными процессами
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 8.802-2012 ГСП. Государственный первичный эталон и государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 1106 Па
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 ■ 104 Па
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 207.2-001-2016 «Преобразователи давления измерительные SITRANS P серии 7MF (модификации DSIII, P310, P410, LH100). Методика поверки с изменением № 1», утвержденному ФГУП «ВНИИМС» 15.04.2019 г.
Основные средства поверки:
Рабочие эталоны 1-го разряда по ГОСТ Р 8.802-2012 - манометры грузопоршневые МП-2,5; МП-6; МП-60; МП-600 (Регистрационный № 58794-14).
Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного давления МПАК-15 (Регистрационный номер 24971-03).
Задатчик давления Воздух-1600 (Регистрационный № 12143-04).
Задатчик давления Воздух-2,5 (Регистрационный № 10610-00).
Вольтметр универсальный Щ31 (Регистрационный № 6027-01).
Мера электрического сопротивления Р3030 (Регистрационный № 8238-81).
Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наноситься на боковую поверхность корпуса, и/или на эксплуатационную документацию и/или на свидетельство о поверке.
Изготовитель
«Huba Control AG», Швейцария
Адрес: Industriestrasse 17 CH-5436 Wurenlos, Switzerland Телефон: +41 (0) 56 436 82 00
Факс: +41 (0) 56 436 82 82
Заявитель
Общество с ограниченной ответственность «Сименс» (ООО «Сименс») ИНН 7725025502
Адрес: 115184, г. Москва, ул. Большая Татарская, д. 9 Телефон: +7 (495) 737-10-00
Факс: +7 (495) 737-10-01 Web-сайт: www.siemens.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 437-55-77
Факс: +7 (495) 430-57-25 Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Преобразователи давления указанных модификаций состоят из первичного преобразователя давления в электрический сигнал и вторичного цифрового преобразователя. После цифро-аналогового преобразования цифровой код преобразуется в унифицированный токовый выходной сигнал от 4 до 20 мА или в цифровой код с использованием интерфейса типа HART (модель DSIII, P410), либо интерфейса Profibus (модель DSIII, P410 (РА)), либо с использованием интерфейса Foundation Fieldbus (модель DSIII, P410 (FF)). Камеры высокого и низкого давления преобразователей разности давлений и уровня, определяемого по разности давлений, разделены измерительной мембраной, изгибающейся в сторону меньшего давления.
Измеряемое давление, подаваемое во входную камеру датчика, вызывает деформацию измерительной мембраны, что, в свою очередь, приводит к разбалансировке измерительного моста. Разбаланс напряжений с помощью электронной схемы преобразуется в унифицированный токовый сигнал от 4 до 20 мА и (или) в частотно-модулированный (HART-протокол) или в цифровой сигнал Profibus РА и FOUNDATION Fieldbus. Благодаря наличию температурного сенсора в измерительной ячейке, контролирующего температуру заполняющей жидкости, электронная схема преобразователя производит необходимую компенсацию, уменьшая тем самым погрешность измерения давления. Мембрана может изготавливаться из нержавеющей стали, хастеллоя, тантала, монеля или покрываться золотом. Получение информации об измеренном значении возможно в виде индикации на ЖК-дисплее, устанавливаемого по заказу, на переносном пульте дистанционного управления (коммуникаторе) или на ПК.
В моделях, использующих интерфейсы Profibus и Foundation Fieldbus, отсутствует аналоговый выходной сигнал и, таким образом, погрешность соответствующего цифроаналогового преобразования исключается. Преобразователи могут комплектоваться разделительными мембранами. Преобразователи относятся к «интеллектуальным» преобразователям и имеют следующие функции:
-
- самодиагностика и режимы имитации сенсора и электроники;
-
- дистанционная перенастройка диапазонов измерения с помощью переносного пульта дистанционного управления (коммуникатора) или ПК или с использованием внутренних или внешних клавиш настройки;
-
- передача информации об измеряемом давлении на другие измерительные или управляющие системы или на ПК;
-
- представление результатов измерений в любых единицах измеряемых параметров, свободно программируемый дисплей.
Модификации DSIII, Р310, P410, LH100 различаются метрологическими характеристиками, геометрическими размерами, видами технологических соединений, а также видом измеряемого давления (таблицы 1 - 6). Все модели преобразователей и вспомогательных устройств, использующихся в составе модификаций DSIII, P310, P410, LH100, имеют цифровое обозначение: 7MFхххх, где:
- четыре знака (хххх) обозначают наименование данного устройства, а также
функциональные и конструктивные особенности преобразователя.
Фотографии общего вида преобразователей приведены на рисунках 1-4.
Рисунок 3 -Преобразователи модификаций Р410
Рисунок 4 -Преобразователи модификаций LH100
Рисунок 2 -Преобразователи модификаций P310
Рисунок 1 -Преобразователи модификаций DSIII
Пломбирование преобразователей не предусмотрено.
Основные метрологические и технические характеристики приведены в таблицах 2-6.
Таблица 2
|
Наименование параметра |
Значение параметра | |||||
|
DSIII (преобразователи избыточного и абсолютного давления) | ||||||
|
7MF4033 7MF4233 7MF4333 |
7MF4034 7MF4234 7MF4334 |
7MF4035 7MF4235 7MF4335 |
7MF4133 |
7MF4134 |
7MF4135 | |
|
Диапазоны измерений, бар (МПа):
|
от 0 до 700 (от 0 до 70) от 0 до 100 (от 0 до 10) |
от 0 до 700 (от 0 до 70) от 0 до 30 (от 0 до 3) | ||||
|
Коэффициент перенастройки диапазона (к) |
от 1 до 100 | |||||
|
Пределы допускаемой основной приведенной погрешности (% от диапазона измерений): |
в диапазоне от 0 до 250 мбар: ±0,065 при к<1,25 ±(0,008-к+0,055) при 1,25<к<30 в диапазоне от 1 до 160 бар: ±0,065 при к<5 ±(0,004^ к+0,045) при 5<к<100 в диапазоне от 400 до 700 бар: ±0,075 при к<3 ±(0,0029ж+0,071) при 3<к<10 ±(0,005^ к+0,05) при 10<к<100 ±0,05 (для датчиков DSIII 7MF4x с опцией Y99:0249) |
±0,075 при к<5 ±(0,005ж+0,05) при 5<к<100 | ||||
|
- избыточное давление | ||||||
|
- абсолютное давление |
±0,1 при к<10 ±0,2 при 10<к<30 |
±0,2 при к<10 ±0,4 при 10<к<30 | ||||
|
Наименование параметра |
Значение параметра | |||||
|
DSIII (преобразователи избыточного и абсолютного давления) | ||||||
|
7MF4033 7MF4233 7MF4333 |
7MF4034 7MF4234 7MF4334 |
7MF4035 7MF4235 7MF4335 |
7MF4133 |
7MF4134 |
7MF4135 | |
|
Пределы допускаемой дополнительной приведенной погрешности от воздействия изменений температуры окружающего воздуха в диапазоне температур от +21 до +25 °С (% от диапазона измерений на каждые 28 °С) |
для избыточного давления в диапазонах: от 0 до 250 мбар (от 0 до 25 кПа): ±(0,16-к+0,1) от 0 до 1 бар (от 0 до 100 кПа): ±(0,05-к+0,1) от 0 до 4 бар (от 0 до 400 кПа): ±(0,025-к+0,125) от 0 до 16 бар (от 0 до 1,6 МПа): ±(0,08-к+0,16) от 0 до 63 бар (от 0 до 6,3 МПа): ±(0,08-к+0,16) от 0 до 160 бар (от 0 до 16 МПа): ±(0,08-к+0,16) |
для избыточного давления ±(0,08- к+0,16) для абсолютного давления ±(0,16-к+0,24) | ||||
|
Наименование параметра |
Значение параметра | |||||
|
DSIII (преобразователи избыточного и абсолютного давления) | ||||||
|
7MF4033 7MF4233 7MF4333 |
7MF4034 7MF4234 7MF4334 |
7MF4035 7MF4235 7MF4335 |
7MF4133 |
7MF4134 |
7MF4135 | |
|
от 0 до 400 бар (от 0 до 40 МПа): ±(0,08-к+0,16) от 0 до 700 бар (от 0 до 70 МПа): ±(0,08-к+0,16) для абсолютного давления в диапазонах: от 0 до 250 мбар (от 0 до 25 кПа): ±(0,15-к+0,1) от 0 до 1,3 бар (от 0 до 130 кПа): ±(0,08-к+0,16) от 0 до 5 бар (от 0 до 500 кПа): ±(0,08-к+0,16) от 0 до 30 бар (от 0 до 3000 кПа): ±(0,08-к+0,16) | ||||||
|
Наименование параметра |
Значение параметра | |||||
|
DSIII (преобразователи избыточного и абсолютного давления) | ||||||
|
7MF4033 7MF4233 7MF4333 |
7MF4034 7MF4234 7MF4334 |
7MF4035 7MF4235 7MF4335 |
7MF4133 |
7MF4134 |
7MF4135 | |
|
от 0 до 100 бар (от 0 до 10 МПа): ±(0,08-к+0,16) от 0 до 160 бар (от 0 до 16 МПа): ±(0,08-к+0,16) от 0 до 400 бар (от 0 до 40 МПа): ±(0,08-к+0,16) от 0 до 700 бар (от 0 до 70 МПа): ±(0,08-к+0,16) | ||||||
|
Диапазоны рабочих температур окружающего воздуха, °С |
от -40 до +85 от -45 до +85 (для модели DSIII |
1ли с опцией Y99:0249) | ||||
|
Выходной сигнал |
от 4 до 20 мА, HART |
PROFIBUS PA |
FOUNDATION Fieldbus |
от 4 до 20 мА, HART |
PROFIBUS PA |
FOUNDATION Fieldbus |
|
Напряжение питания постоянного тока, В |
от 10,5 до 45 от 10,5 до 30 |
от 9 до 32 от 9 до 24 |
от 9 до 32 от 9 до 24 |
от 10,5 до 45 от 10,5 до 30 |
от 9 до 32 от 9 до 24 |
от 9 до 32 от 9 до 24 |
|
Масса (без разделителя), кг, не более |
от 1,0 до 4,5 | |||||
|
Габаритные размеры (длинахширинахвысота), мм, не более |
143х104х217 | |||||
Таблица 3
|
Наименование параметра |
Значение параметра | |||||
|
DSIII (преобразователи измерения дифференциального давления) | ||||||
|
7MF4433 7MF4533 |
7MF4434 7MF4534 |
7MF4435 7MF4535 |
7MF4633 с разделителем 7MF4912 или 7MF4913 |
7MF4634 с разделителем 7MF4912 или 7MF4913 |
7MF4635 с разделителем 7MF4912 или 7MF4913 | |
|
Диапазоны измерений, бар (МПа) |
от 0 до 30 (от 0 до 3) |
от 0 до 5 (от 0 до 0,5) | ||||
|
Коэффициент перенастройки диапазона измерений (к) |
от 1 до 100 | |||||
|
Пределы допускаемой основной приведенной погрешности (% от диапазона измерений): для линейной характеристики и для корневой характеристики (в диапазоне от 50 до 100 %) - для корневой характеристики от 25 до 50 % не включ. |
в диапазоне от 0 до 20 мбар включ.: ±0,075 при к<5 ±(0,0029ж+0,071) при 5<к<10 ±(0,0045ж+0,071) при 10<к<20 в диапазоне св. 20 до 60 мбар включ.: ±0,075 при к<5 ±(0,005^ к+0,05) при 5<к<60 в диапазоне св. 60 мбар до 30 бар: ±0,065 при к<5 ±(0,004^ к+0,045) при 5<к<100 в диапазоне от 0 до 20 мбар включ.: ±0,15 при к<5 ±(0,0058^ к+0,142) при 5<к<10 ±(0,009- к+0,142) при 10<к<20 в диапазоне св. 20 до 60 мбар включ.: ±0,15 при к<5 ±(0,01 к+0,1) при 5<к<60 в диапазоне св. 60 мбар до 30 бар: ±0,13 при к<5 ±(0,008^ к+0,09) при 5<к<100 |
в диапазоне от 0 до 250 мбар включ.: ±0,125 при к<5 ±(0,007-к+0,09) при 5<к<10 в диапазоне от 250 до 600 мбар включ.: ±0,125 при к<5 ±(0,007-к+0,09) при 5<к<25 в диапазоне от 600 до 5000 мбар: ±0,125 при к<5 ±(0,007-к+0,09) при 5<к<30 | ||||
|
Наименование параметра |
Значение параметра | |||||
|
DSIII (преобразователи измерения дифференциального давления) | ||||||
|
7MF4433 7MF4533 |
7MF4434 7MF4534 |
7MF4435 7MF4535 |
7MF4633 с разделителем 7MF4912 или 7MF4913 |
7MF4634 с разделителем 7MF4912 или 7MF4913 |
7MF4635 с разделителем 7MF4912 или 7MF4913 | |
|
Пределы дополнительной приведенной погрешности от воздействия изменений температуры окружающего воздуха в диапазоне температур от +21 до +25 °С (% от диапазона измерений на каждые 28 °С) |
в диапазонах: от 0 до 20 мбар (от 0 до 2 кПа): ±(0,15-к+0,1) от 0 до 60 мбар (от 0 до 6 кПа): ±(0,075-к+0,1) от 0 до 250 мбар (от 0 до 25 кПа): ±(0,025-к+0,125) от 0 до 600 мбар (от 0 до 60 кПа): ±(0,025-к+0,125) от 0 до 1600 мбар (от 0 до 160 кПа): ±(0,025-к+0,125) |
в диапазонах : от 0 до 250 мбар (от 0 до 25 кПа): ±(0,4-к+0,16) от 0 до 600 мбар (от 0 до 60 кПа): ±(0,24-к+0,16) от 0 до 1600 мбар (от 0 до 160 кПа): ±(0,2-к+0,16) от 0 до 5 бар (от 0 до 500 кПа): ±(0,2-к+0,16) | ||||
|
Наименование параметра |
Значение параметра | |||||
|
DSIII (преобразователи измерения дифференциального давления) | ||||||
|
7MF4433 7MF4533 |
7MF4434 7MF4534 |
7MF4435 7MF4535 |
7MF4633 с разделителем 7MF4912 или 7MF4913 |
7MF4634 с разделителем 7MF4912 или 7MF4913 |
7MF4635 с разделителем 7MF4912 или 7MF4913 | |
|
от 0 до 5 бар (от 0 до 500 кПа): ±(0,025-к+0,125) от 0 до 30 бар (от 0 до 3 МПа): ±(0,025-к+0,125) | ||||||
|
Диапазоны рабочих температур окружающего воздуха, °С |
от -40 до +85 от -45 до +85 (для модели DSIII с опцией Y99:0249) | |||||
|
Выходной сигнал |
от 4 до 20 мА, HART |
PROFIBUS PA |
FOUNDATION Fieldbus |
от 4 до 20 мА, HART |
PROFIBUS PA |
FOUNDAT ION Fieldbus |
|
Пределы допускаемых значений статического (рабочего) давления, МПа |
от 0 до 42 |
от 0 до 10 | ||||
|
Пределы допускаемой дополнительной приведенной погрешности от влияния статического давления (% от диапазона измерений) |
в диапазонах: от 0 до 20 мбар (от 0 до 2 кПа): ±0,2 на 32 бар от 0 до 60 мбар (от 0 до 6 кПа): ±0,14 на 70 бар от 0 до 250 мбар (от 0 до 25 кПа): ±0,14 на 70 бар от 0 до 600 мбар (от 0 до 60 кПа): ±0,14 на 70 бар от 0 до 1600 мбар (от 0 до 160 кПа): ±0,14 на 70 бар от 0 до 5 бар (от 0 до 500 кПа): ±0,14 на 70 бар от 0 до 30 бар (от 0 до 3 МПа): ±0,14 на 70 бар |
±(0,1-к) | ||||
|
Напряжение питания постоянного тока, В |
от 10,5 до 45 от 10,5 до 30 |
от 9 до 32 от 9 до 24 |
от 9 до 32 от 9 до 24 |
от 10,5 до 45 от 10,5 до 30 |
от 9 до 32 от 9 до 24 |
от 9 до 32 от 9 до 24 |
|
Масса (без разделителя), кг, не более |
4,5 |
от 11 до 13 | ||||
|
Габаритные размеры (без разделителя), мм, не более (длинахширинахвысота) |
143х104х217 |
143x104x217 | ||||
Таблица 4
|
Наименование параметра |
Значение параметра | |||
|
Р310, Р410 (преобразователи избыточного давления) | ||||
|
7MF2033 |
7MF4033 |
7MF4034 |
7MF4035 | |
|
Диапазоны измерений избыточного давления, бар (МПа) |
от 0 до 700 (от 0 до 70) |
от 0 до 160 (от 0 до 16) | ||
|
Коэффициент перенастройки диапазона (к) |
от 1 до100 | |||
|
Пределы допускаемой основной приведенной погрешности (% от диапазона измерений) |
±0,075 при к<5 ±(0,005^ к+0,07) при 5<к<100 |
±0,04 при к<5 ±(0,004^ к+0,045) при 5<к<100 | ||
|
Пределы допускаемой дополнительной приведенной погрешности от воздействия изменений температуры окружающего воздуха в диапазоне температур от +21 до +25 °С (% от диапазона измерений на каждые +28 °С) |
±(0,15-к+0,25) |
в диапазонах: от 0 до 1 бар (от 0 до 100 кПа): ±(0,05-к+0,1) от 0 до 4 бар (от 0 до 400 кПа): ±(0,025-к+0,125) от 0 до 16 бар (от 0 до 1,6 МПа): ±(0,025-к+0,125) от 0 до 63 бар (от 0 до 6,3 МПа): ±(0,025-к+0,125) от 0 до 160 бар (от 0 до 16 МПа): ±(0,025-к+0,125) | ||
|
Диапазон температур окружающего воздуха, °С |
от -40 до +85 | |||
|
Выходной сигнал |
от 4 до 20 мА, HART |
PROFIBUS PA |
FOUNDATION Fieldbus | |
|
Напряжение питания постоянного тока, В |
от 10,5 до 45,0 от 10,5 до 30,0 |
от 9 до 32 от 9 до 24 |
от 9 до 32 от 9 до 24 | |
|
Масса (без разделителя), кг, не более |
от 2 до 4,5 | |||
|
Габаритные размеры (длинахширинахвысота), мм, не более |
143х84х176 | |||
Таблица 5
|
Наименование параметра |
Значение параметра | ||||
|
Р310, Р410 (преобразователи измерительные разности давлений) | |||||
|
7MF2433 |
7MF4433 7MF4533 |
7MF4434 7MF4534 |
7MF4435 7MF4535 | ||
|
Диапазоны измерений, бар (МПа) |
от 0 до 30 (от 0 до 3) | ||||
|
Коэффициент перенастройки диапазона (к) |
от 1 до 100 | ||||
|
Пределы допускаемой основной приведенной погрешности (% от диапазона измерений): - для линейной градуировочной характеристики и для корневой характеристики в диапазоне измерений от 50 до 100 % |
±0,075 при к<5 ±(0,005^ к+0,07) при 5<к<100 |
±0,04 при к<5 ±(0,004^ к+0,045) при 5<к<100 | |||
|
- для корневой характеристики в диапазоне от 25 до 50 % не включ. |
±0,15 при к<5 |
±0,08 при к<5 | |||
|
±(0,01-к+0,14) при 5<к<100 |
±(0,008-к+0,09) при 5<к<100 | ||||
|
Пределы допускаемой дополнительной приведенной погрешности от воздействия изменений температуры окружающего воздуха в диапазоне температур от +21 до +25 °С (% от диапазона измерений на каждые +28 °С) |
±(0,15-к+0,25) |
±(0,025-к+0,125) | |||
|
Температура окружающего воздуха, °С |
от -40 до +85 | ||||
|
Выходной сигнал |
от 4 до 20 мА, HART |
PROFIBUS PA |
FOUNDATION Fieldbus | ||
|
Пределы допускаемых значений статического (рабочего) давления, МПа |
от 0 до 16 |
от 0 до 42 от 0 до 16 | |||
|
Наименование параметра |
Значение параметра | |||
|
Р310, Р410 (преобразователи измерительные разности давлений) | ||||
|
7MF2433 |
7MF4433 7MF4533 |
7MF4434 7MF4534 |
7MF4435 7MF4535 | |
|
Пределы допускаемой дополнительной приведенной погрешности от влияния статического давления (% от диапазона измерений) |
±0,14 на 70 бар (7 МПа) |
±0,14 на 70 бар (7 МПа) | ||
|
Напряжение питания постоянного тока, В |
от 10,5 до 45 от 10,5 до 30 |
от 9 до 32 от 9 до 24 |
от 9 до 32 от 9 до 24 | |
|
Масса (без разделителя), кг, не более |
от 4,5 до 7,1 | |||
|
Габаритные размеры (без разделителя) (длинахширинахвысота), мм, не более |
143х104х217 | |||
Таблица 6
|
Наименование параметра |
Значение параметра |
|
LH100 | |
|
7MF1572 | |
|
Диапазоны измерений абсолютного давления, бар (МПа) |
от 0 до 2,5 (от 0 до 0,25) |
|
Пределы допускаемой основной приведенной погрешности (% от диапазона измерений) |
±0,3 |
|
Пределы допускаемой дополнительной приведенной погрешности от воздействия изменений температуры окружающего воздуха в диапазоне температур от +21 до +25 °С (% от диапазона измерений на каждые 28 °С) |
в диапазонах: от 0 до 3 м вод. ст. (от 0 до 0,03 МПа): ±0,5 от 0 до 4 м вод. ст. (от 0 до 0,04 МПа): ±0,45 от 0 до 6 м вод. ст. (от 0 до 0,06 МПа): ±0,45 св. 6 м вод. ст. (св. 0,06 МПа): ±0,3 |
|
Диапазон рабочих температур окружающего воздуха, °С |
от -10 до +80 |
|
Диапазон выходного сигнала, мА |
от 4 до 20 |
|
Напряжение питания постоянного тока, В Для искробезопасного исполнения |
от 10 до 33 от 10 до 30 |
|
Масса (без соединительного кабеля), кг, не более |
0,2 |
|
Габаритные размеры (длинахдиаметр), мм, не более |
116x23,4 |
