Номер по Госреестру СИ: 67344-17
67344-17 Преобразователи давления измерительные
(HUBA PT520)
Назначение средства измерений:
Преобразователи давления измерительные HUBA PT520 (далее - преобразователь), предназначены для непрерывного измерения избыточного давления и давления разряжения жидкостей, газов и преобразования измеренного давления в унифицированный аналоговый выходной токовый сигнал.

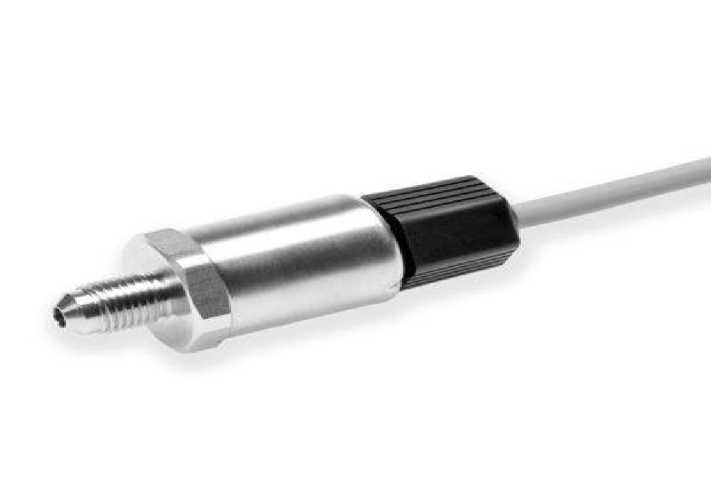

Внешний вид.
Преобразователи давления измерительные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 02.05.2022
Номер записи - 158883
ID в реестре СИ - 381283
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, HUBA PT520, -,
Производитель
Изготовитель - Фирма "Huba Control AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 15
Выдано извещений - 1
Кол-во периодических поверок - 14
Кол-во средств измерений - 12
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 677 дн.
Приказы РСТ, где упоминается данный тип СИ
№897 от 2017.05.02 Об утверждении типов средств измерений
Наличие аналогов СИ: Преобразователи давления измерительные (HUBA PT520)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Huba Control AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
45743-10 30.07.2025 |
Преобразователи давления измерительные, Sitrans P типа 7MF (DSIII, DSIII РА, DSIII FF. Р300, Р300 PA, P300 FF, Z, ZD, Compact, MPS, P250, P280) Фирма "Huba Control AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
3 года; 4 года - для преобразователей, настроенных на верхний предел диапазона измерений, при корректировке нуля 1 раз в 6 месяцев |
|
51587-12 31.08.2022 |
Преобразователи давления измерительные, Sitrans Р200, Sitrans Р210, Sitrans Р220 Фирма "Huba Control AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
3 года |
|
66310-16 30.12.2026 |
Преобразователи давления измерительные, SITRANS P серии 7MF (мод. DSIII, P310, P410, LH100) Фирма "Huba Control AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
5 лет |
|
67344-17 02.05.2022 |
Преобразователи давления измерительные, HUBA PT520 Фирма "Huba Control AG" (ШВЕЙЦАРИЯ ) |
ОТ |
3 года |
|
72010-18 01.08.2024 |
Датчики давления, XMLR Фирма "Huba Control AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
3 года |
|
86052-22 |
Датчик давления, 528.9310033C11 Фирма "Huba Control AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
3 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Кто поверяет Преобразователи давления измерительные (HUBA PT520)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ПАО АК АЛРОСА (RA.RU.311580) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ПАО "МОЭК" (RA.RU.311344) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ООО "ЦСЭ "ОМСК-ТЕСТ" (RA.RU.311188) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИЦАМ" (RA.RU.312169) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Преобразователи давления измерительные (HUBA PT520)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2394 | 2086 |
|
ФБУ Томский ЦСМ Томская область |
1778 | 2086 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист паспорта.Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям давления измерительным HUBA PT520
ГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ 8.187-76 Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 440 в ст. 4 Па.
ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 106 Па.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Поверка
Поверкаосуществляется по документу МИ 1997-89 Преобразователи давления измерительные. Методика поверки
Основные средства поверки:
-
- Рабочие эталоны 1-го разряда по ГОСТ 8.802-2012: манометры избыточного давления грузопоршневые МП, регистрационный номер в ФИФ № 16026-97;
-
- Калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260, исполнения ИКСУ-260Ех, регистрационный номер в ФИФ № 35062-07
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующую графу паспорта.
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие«Метрологический центр энергоресурсов»
Адрес: 125424, РФ, г. Москва, Волоколамское шоссе, 88, стр. 8
Телефон: +7 (495) 491-78-12, +7 (495) 491-86-55
Е-mail: sittek@mail.ru, kip-mce@nm.ru
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Под воздействием измеряемого давления деформируемый упругий элемент (мембрана) вызывает пропорциональное изменение электрического сопротивления чувствительного элемента (тензопреобразователь (толстопленочная технология)), включенного в мостовую схему. С помощью измерительной схемы сигнал преобразуется в унифицированный токовый сигнал, линейно-пропорциональный давлению на входе.
Преобразователи изготавливаются с использованием толстопленочной технологии, при которой ячейка для измерения давления представляет собой цельносварную конструкцию.
Преобразователи имеют различные исполнения, отличаются друг от друга диапазонами измерений.
Фотографии общего вида преобразователей приведены на рисунке 1.
Степень защиты преобразователей, обеспечиваемая оболочкой, от проникновения твердых частиц, пыли и воды по ГОСТ 14254-96 соответствует: IP 67, IP 65, IP 00.
Защита от несанкционированного доступа к внутренним элементам обеспечивается конструкцией преобразователей.
Рисунок 1 - общий вид преобразователя давления измерительного
HUBA PT520
Пломбирование преобразователей не предусмотрено.
Программное обеспечение отсутствует.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений (ДИ), МПа |
от -0,1 до 0,9 от 0 до 0,25 от 0 до 0,4 от 0 до 0,6 от 0 до 1 от 0 до 1,6 от 0 до 2,5 от 0 до 4 от 0 до 6 от 0 до 10 от 0 до 16 от 0 до 25 от 0 до 40 от 0 до 60 от 0 до 100 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений давления, выраженной в процентах, % |
±0,3 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений давления погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, %/10 °С |
±0,2 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений давления от изменения напряжения питания, %/В |
±0,005 |
|
Нормальные условия измерений:
|
от +20 до +25 от 84,0 до 106,7 |
|
Выходной аналоговый сигнал, мА |
от 4 до 20 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 7 до 33 |
|
Номинально напряжение питания постоянного тока, В |
24 |
|
Потребляемая мощность, Вт, не более |
0,75 |
|
Измеряемая среда |
жидкость, газ и хладагенты |
|
Рабочие условия измерений
|
от -40 до +135 от -30 до +85 от 95 до 100 при температуре +55 °С от 84,0 до 106,7 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Г абаритные размеры, мм (ВхШхД) |
024x36 |
|
Масса, г, не более |
90 |
|
Среднее время наработки на отказ, ч, не менее |
65000 |
|
Средний срок службы, лет, не менее |
15 |
