Серия

Датчик

Осциллятор

Соединительный кабель

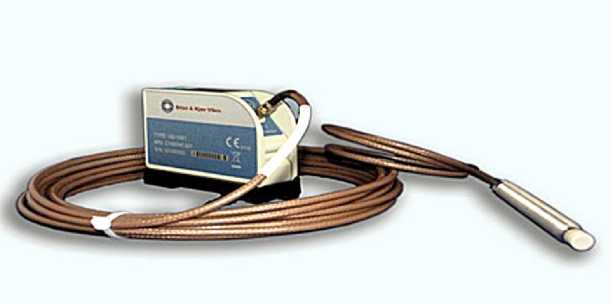

DS

Модификация DS-105X:

DS-1051

DS-1052

DS-1053

DS-1054

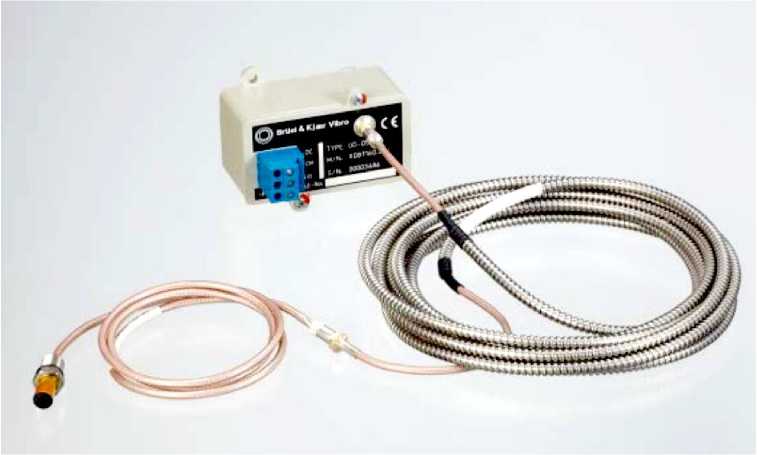

Модификация OD-105X:

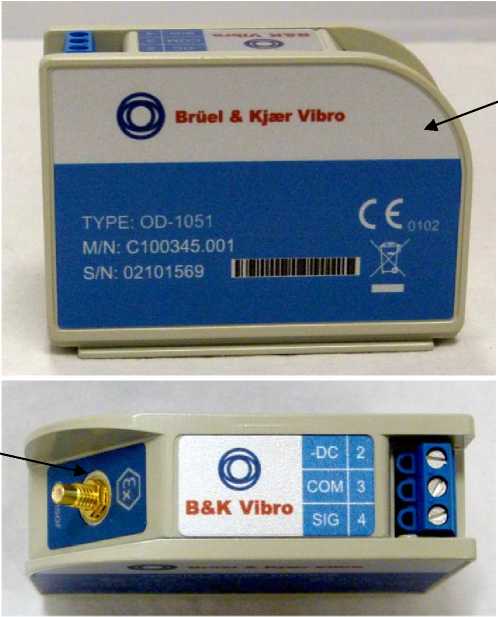

OD-1051

OD-1053

Модификация EC-100X:

EC-1001

EC-1002

EC-1003

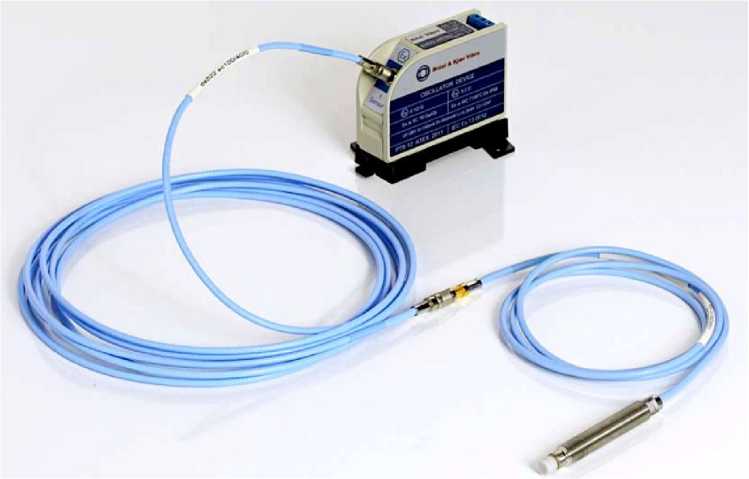

SD

Модификация SD-05X:

SD-051

SD-052

SD-053

SD-054

Модификация SD-08X:

SD-081

SD-083

SD-084

Модификация SD-16X:

SD-161

SD-164

Модификация SDH-15X:

SDH-151

SDH-154

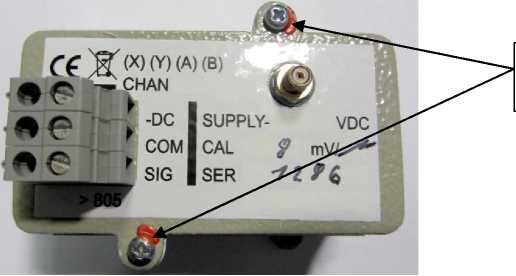

Модификация OD-05X:

OD-051

OD-053

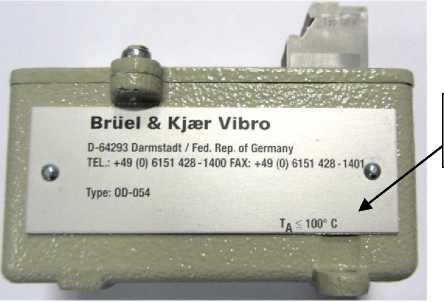

OD-054

OD-055

Модификация OD-08X:

OD-081

OD-083

Модификация OD-16X:

OD-162

OD-165

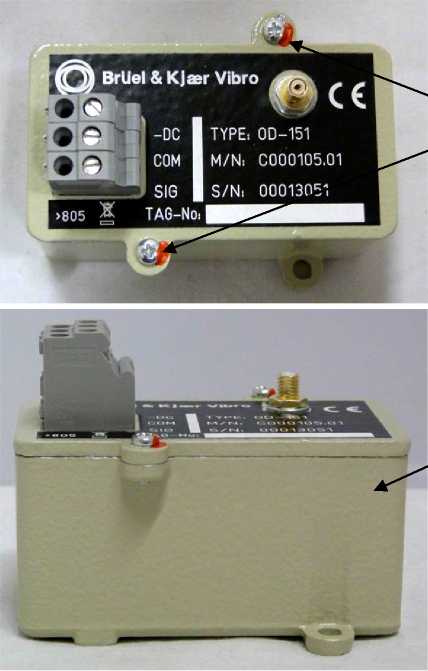

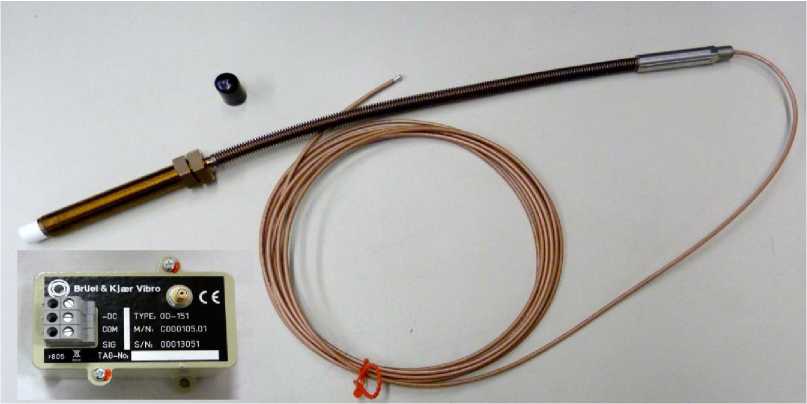

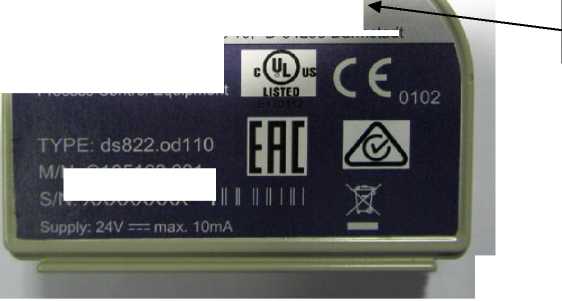

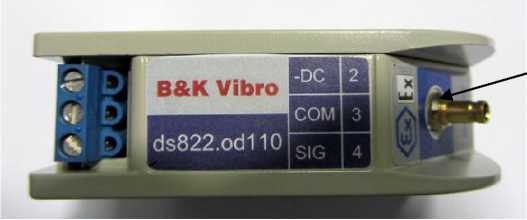

Модификация OD-151

Модификация EC-00X:

EC-001

EC-002

EC-003

Наименование

Обозначение

Количество

Измеритель виброперемещения вихретоковый

DS, SD или ds

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 204/3-13-2016

1 экз.

Наименование характеристики

Значение

Диапазон измерений размаха виброперемещения, мм

от 0,025 до 2,0

Номинальный коэффициент преобразования для стали 40ХН2МА, мВ/мкм

8

Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в нормальных условиях, %

±5

Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур (стандартном и расширенном), %

±10

Диапазон рабочих частот (при измерении размаха виброперемещения), Гц

от 0,01 до 10 000

Нелинейность амплитудной характеристики в диапазоне рабочих температур (стандартном), %, не более

±5

Нелинейность амплитудной характеристики в диапазоне рабочих температур (расширенном), %, не более

±10

Неравномерность АЧХ в диапазоне рабочих частот, дБ

-3

Диапазон измерений относительного линейного перемещения, мм

от 0,3 до 2,3

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений относительного линейного перемещения в диапазоне рабочих температур (стандартном), мкм

±25

Пределы допускаемой абсолютной погрешности измерений относительного линейного перемещения в диапазоне рабочих температур (расширенном), мкм

±76

Нормальные условия измерений:

- температура окружающей среды, °С

22±5

Параметры электрического питания: - напряжение постоянного тока, В

от -18 до -30

Габаритные размеры датчика (диаметр х длина), мм, не более

7,85х(от 30 до 255)

Г абаритные размеры осциллятора (длина х высота х ширина), мм, не более

98х60х26

Г абаритные размеры соединительного кабеля (длина), м, не более

5 или 10

Масса датчика, г, не более

200

Масса осциллятора, г, не более

800

Масса соединительного кабеля, г, не более: EC1001

120

EC1002

200

EC1003

230

Условия эксплуатации датчика (стандартные):

- температура окружающей среды, °С

от 0 до + 45

Условия эксплуатации датчика (расширенные):

- температура окружающей среды, °С

от -30 до +180

Условия эксплуатации осциллятора:

- температура окружающей среды, °С

от -30 до +65

Условия эксплуатации соединительного кабеля: - температура окружающей среды, °С

от -50 до +200

Наименование характеристики

Значение

Диапазоны измерений размаха виброперемещения, мм

от 0,05 до 2,0

Номинальный коэффициент преобразования для стали 40ХН2МА, мВ/мкм

8

Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в нормальных условиях, %:

- при длине соединительного кабеля 5 м

±5,0

- при длине соединительного кабеля 10 м

±7,5

Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур (стандартном и расширенном), %: - при длине соединительного кабеля 5 м

±10,0

- при длине соединительного кабеля 10 м

±15,0

Наименование характеристики

Значение

Диапазон рабочих частот (при измерении размаха виброперемещения), Гц

от 0,01 до 10 000

Нелинейность амплитудной характеристики в диапазоне рабочих температур (стандартном), %, не более:

- при длине соединительного кабеля 5 м

±2,5

- при длине соединительного кабеля 10 м

±5,0

Нелинейность амплитудной характеристики в диапазоне рабочих температур (расширенном), %, не более:

- при длине соединительного кабеля 5 м

±5,0

- при длине соединительного кабеля 10 м

±15,0

Неравномерность АЧХ в диапазоне рабочих частот, дБ

-3

Диапазон измерений относительного линейного перемещения, мм

от 0,4 до 2,4

Пределы допускаемой абсолютной погрешности измерений относительного линейного перемещения в диапазоне рабочих температур (стандартном), мкм:

- при длине соединительного кабеля 5 м

±50

- при длине соединительного кабеля 10 м

±100

Пределы допускаемой абсолютной погрешности измерений относительного линейного перемещения в диапазоне рабочих температур (расширенном), мкм:

- при длине соединительного кабеля 5 м

±100

- при длине соединительного кабеля 10 м

±300

Нормальные условия измерений:

- температура окружающей среды, °С

22±5

Параметры электрического питания: - напряжение постоянного тока, В

от -18 до -28

Габаритные размеры датчика (диаметр х длина), мм, не более

7,2х(от 45 до 285)

Г абаритные размеры осциллятора (длина х высота х ширина), мм, не более

83х56х25

Г абаритные размеры соединительного кабеля (длина), м

от 4,0 до 9,5

Масса датчика, г, не более

300

Масса осциллятора, г, не более

200

Масса соединительного кабеля, г, не более

300

Условия эксплуатации датчика (стандартные):

- температура окружающей среды, °С

от 0 до + 45

Условия эксплуатации датчика (расширенные): - температура окружающей среды, °С

от -55 до +180

Условия эксплуатации осциллятора:

- температура окружающей среды, °С

от -55 до +85

Условия эксплуатации соединительного кабеля: - температура окружающей среды, °С

от -55 до +180

Наименование характеристики

Значение

Диапазоны измерений размаха виброперемещения, мм

от 0,1 до 4,0

Номинальный коэффициент преобразования для стали 40ХН2МА, мВ/мкм

4

Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в нормальных условиях, %:

- при длине соединительного кабеля 5 м

±5,0

- при длине соединительного кабеля 10 м

±7,5

Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур (стандартном и расширенном), %: - при длине соединительного кабеля 5 м

±10,0

- при длине соединительного кабеля 10 м

±15,0

Диапазон рабочих частот (при измерении размаха виброперемещения), Гц

от 0,01 до 10 000

Нелинейность амплитудной характеристики в диапазоне рабочих температур (стандартном), %, не более:

- при длине соединительного кабеля 5 м

±1,5

- при длине соединительного кабеля 10 м

±2,5

Нелинейность амплитудной характеристики в диапазоне рабочих температур (расширенном), %, не более:

- при длине соединительного кабеля 5 м

±3,0

- при длине соединительного кабеля 10 м

±7,5

Неравномерность АЧХ в диапазоне рабочих частот, дБ

-3

Диапазон измерений относительного линейного перемещения, мм

от 0,4 до 4,4

Пределы допускаемой абсолютной погрешности измерений относительного линейного перемещения в диапазоне рабочих температур (стандартном), мкм:

- при длине соединительного кабеля 5 м

±50

- при длине соединительного кабеля 10 м

±100

Пределы допускаемой абсолютной погрешности измерений относительного линейного перемещения в диапазоне рабочих температур (расширенном), мкм:

- при длине соединительного кабеля 5 м

±100

- при длине соединительного кабеля 10 м

±300

Нормальные условия измерений:

- температура окружающей среды, °С

22±5

Параметры электрического питания: - напряжение постоянного тока, В

от -18 до -28

Габаритные размеры датчика (диаметр х длина), мм, не более

7,2х(от 45 до 285)

Г абаритные размеры осциллятора (длина х высота х ширина), мм, не более

83х56х25

Г абаритные размеры соединительного кабеля (длина), м

от 4,0 до 9,5

Масса датчика, г, не более

300

Масса осциллятора, г, не более

200

Наименование характеристики

Значение

Масса соединительного кабеля, г, не более

300

Условия эксплуатации датчика (стандартные):

- температура окружающей среды, °С

от 0 до + 45

Условия эксплуатации датчика (расширенные): - температура окружающей среды, °С

от -50 до +180

Условия эксплуатации осциллятора:

- температура окружающей среды, °С

от -35 до +85

Условия эксплуатации соединительного кабеля: - температура окружающей среды, °С

от -50 до +180

Наименование характеристики

Значение

Диапазон измерений размаха виброперемещения, мм

от 0,05 до 2,0

Номинальный коэффициент преобразования для стали 40ХН2МА, мВ/мкм

8

Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в нормальных условиях, %

±5

Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур (стандартном и расширенном), %

±10

Диапазон рабочих частот (при измерении размаха виброперемещения), Гц

от 0,01 до 10 000

Нелинейность амплитудной характеристики в диапазоне рабочих температур (стандартном), %, не более

±7

Нелинейность амплитудной характеристики в диапазоне рабочих температур (расширенном), %, не более

±7

Неравномерность АЧХ в диапазоне рабочих частот, дБ

-3

Диапазон измерений относительного линейного перемещения, мм

от 0,8 до 2,8

Пределы допускаемой абсолютной погрешности измерений относительного линейного перемещения в диапазоне рабочих температур (стандартном), мкм

±50

Пределы допускаемой абсолютной погрешности измерений относительного линейного перемещения в диапазоне рабочих температур (расширенном), мкм

±100

Нормальные условия измерений:

- температура окружающей среды, °С

22±5

Параметры электрического питания: - напряжение постоянного тока, В

от -18 до -26

Габаритные размеры датчика (диаметр х длина), мм, не более

(5,0 или 7,5)х(от 30 до 255)

Г абаритные размеры осциллятора (длина х высота х ширина), мм, не более

85х61х65

Г абаритные размеры соединительного кабеля (длина), м

от 4,0 до 9,5

Наименование характеристики

Значение

Масса датчика, г, не более

500

Масса осциллятора, г, не более

300

Масса соединительного кабеля, г, не более

300

Условия эксплуатации датчика (стандартные):

- температура окружающей среды, °С

от 0 до + 45

Условия эксплуатации датчика (расширенные): - температура окружающей среды, °С

от -30 до +180

Условия эксплуатации осциллятора:

- температура окружающей среды, °С OD051, OD053

OD054, OD055

от -30 до +65 от -20 до +100

Условия эксплуатации соединительного кабеля: - температура окружающей среды, °С

от -50 до +200

Наименование характеристики

Значение

Диапазон измерений размаха виброперемещения, мм

от 0,05 до 3,5

Номинальный коэффициент преобразования для стали 40ХН2МА, мВ/мкм

4

Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в нормальных условиях, %

±5

Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур (стандартном и расширенном), %

±10

Диапазон рабочих частот (при измерении размаха виброперемещения), Гц

от 0,01 до 10 000

Нелинейность амплитудной характеристики в диапазоне рабочих температур (стандартном), %, не более

±7

Нелинейность амплитудной характеристики в диапазоне рабочих температур (расширенном), %, не более

±7

Неравномерность АЧХ в диапазоне рабочих частот, дБ

-3

Диапазон измерений относительного линейного перемещения, мм

от 1,2 до 4,7

Пределы допускаемой абсолютной погрешности измерений относительного линейного перемещения в диапазоне рабочих температур (стандартном), мкм

±80

Пределы допускаемой абсолютной погрешности измерений относительного линейного перемещения в диапазоне рабочих температур (расширенном), мкм

±150

Нормальные условия измерений:

- температура окружающей среды, °С

22±5

Параметры электрического питания: - напряжение постоянного тока, В

от -18 до -26

Габаритные размеры датчика (диаметр х длина), мм, не более

(8,2 или 11)х(от 34 до 255)

Наименование характеристики

Значение

Г абаритные размеры осциллятора (длина ^х высота ^х ширина), мм, не более

85^х61^х65

Г абаритные размеры соединительного кабеля (длина), м, не более

от 4,0 до 9,5

Масса датчика, г, не более

200

Масса осциллятора, г, не более

300

Масса соединительного кабеля, г, не более

300

Условия эксплуатации датчика (стандартные):

- температура окружающей среды, °С

от 0 до + 45

Условия эксплуатации датчика (расширенные): - температура окружающей среды, °С

от -30 до +180

Условия эксплуатации осциллятора:

- температура окружающей среды, °С

от -30 до +65

Условия эксплуатации соединительного кабеля: - температура окружающей среды, °С

от -50 до +200

Наименование характеристики

Значение

Диапазон измерений размаха виброперемещения, мм

от 0,1 до 8,0

Номинальный коэффициент преобразования для стали 40ХН2МА, мВ/мкм

2

Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в нормальных условиях, %

±5

Пределы допускаемого отклонения действительных значений коэффициентов преобразования от номинальных значений в диапазоне рабочих температур (стандартном и расширенном), %

±10

Диапазон рабочих частот (при измерении размаха виброперемещения), Гц

от 0,01 до 10 000

Нелинейность амплитудной характеристики в диапазоне рабочих температур (стандартном), %, не более

±7

Нелинейность амплитудной характеристики в диапазоне рабочих температур (расширенном), %, не более

±7

Неравномерность АЧХ в диапазоне рабочих частот, дБ

-3

Диапазон измерений относительного линейного перемещения, мм

от 2,5 до 10,5

Пределы допускаемой абсолютной погрешности измерений относительного линейного перемещения в диапазоне рабочих температур (стандартном), мкм

±200

Пределы допускаемой абсолютной погрешности измерений относительного линейного перемещения в диапазоне рабочих температур (расширенном), мкм

±300

Нормальные условия измерений:

- температура окружающей среды, °С

22±5

Параметры электрического питания: - напряжение постоянного тока, В

от -18 до -26

Габаритные размеры датчика (диаметр х длина), мм, не более

17х(от 50 до 255)

Наименование характеристики

Значение

Г абаритные размеры осциллятора (длина ^х высота ^х ширина), мм, не более

85^х61^х65

Г абаритные размеры соединительного кабеля (длина), м, не более

5

Масса датчика, г, не более

200

Масса осциллятора, г, не более

300

Масса соединительного кабеля, г, не более

200

Условия эксплуатации датчика (стандартные):

- температура окружающей среды, °С

от 0 до + 45

Условия эксплуатации датчиков (расширенные): - температура окружающей среды, °С

от -30 до +180

Условия эксплуатации осциллятора:

- температура окружающей среды, °С

от -30 до +65

Условия эксплуатации соединительного кабеля: - температура окружающей среды, °С

от -50 до +200

Наименование характеристики

Значение

Диапазон измерений размаха виброперемещения, мм

от 0,05 до 4,0

Номинальный коэффициент преобразования для стали 40ХН2МА, мВ/мкм

4

Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в нормальных условиях, %

±5

Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур (стандартном и расширенном), %

±10

Диапазон рабочих частот (при измерении размаха виброперемещения), Гц

от 0,01 до 10 000

Нелинейность амплитудной характеристики в диапазоне рабочих температур (стандартном), %, не более

±7

Нелинейность амплитудной характеристики в диапазоне рабочих температур (расширенном), %, не более

±7

Неравномерность АЧХ в диапазоне рабочих частот, дБ

-3

Диапазон измерений относительного линейного перемещения, мм

от 0,2 до 4,2

Пределы допускаемой абсолютной погрешности измерений относительного линейного перемещения в диапазоне рабочих температур (стандартном), мкм

±80

Пределы допускаемой абсолютной погрешности измерений относительного линейного перемещения в диапазоне рабочих температур (расширенном), мкм

±120

Нормальные условия измерений:

- температура окружающей среды, °С

22±5

Параметры электрического питания: - напряжение постоянного тока, В

от -18 до -26

Габаритные размеры датчика (диаметр х длина), мм, не более

16х(от 50 до 255)

Г абаритные размеры осциллятора (длина х высота х ширина), мм, не более

85х61х65

Наименование характеристики

Значение

Г абаритные размеры соединительного кабеля (длина), м, не более

5

Масса датчика, г, не более

500

Масса осциллятора, г, не более

300

Масса соединительного кабеля, г, не более

500

Условия эксплуатации датчика (стандартные):

- температура окружающей среды, °С

от 0 до + 45

Условия эксплуатации датчика (расширенные): - температура окружающей среды, °С

от -30 до +350

Условия эксплуатации осциллятора:

- температура окружающей среды, °С

от -30 до +65

Условия эксплуатации соединительного кабеля: - температура окружающей среды, °С

от -30 до +400
