Номер по Госреестру СИ: 67105-17
67105-17 Анализаторы вибрации
(VIBROPORT 80 и VIBROTEST 80)
Назначение средства измерений:
Анализаторы вибрации VIBROPORT 80 и VIBROTEST 80 (далее анализаторы) предназначены для измерений параметров вибрации (виброускорения, виброскорости и виброперемещения), перемещения (относительного смещения) и частоты вращения.
Аналитический паспорт типа средства измерений
67105-17 — Анализаторы вибрации
VIBROPORT 80 и VIBROTEST 80
Фирма "Brüel & Kjær Vibro GmbH"
ГЕРМАНИЯ
МПИ: 1 год
Действует
1
организаций0
владельцев2
версий4
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
1
Организаций-поверителей
эффективное число: 1
0
Владельцев СИ
эффективное число: 0
0
Экземпляров СИ
по агрегатам владельцев / организаций
0%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
0%
Поверки юрлиц
доля в общем объёме
3 822 ₽
Средневзвешенная цена
медиана: 3 822 ₽
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
10 000
Концентрация поверителей
HHI; доля топ-5: 100%
0
Концентрация владельцев
HHI; доля топ-5: 0%
1
Модификаций
на графике — наиболее массовые
83%
Полнота данных
карточка, рынок, документы и связи
4
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
входит в перечень ПП РФ № 250
Автоматические аналитические выводы
- За весь доступный период по типу отражено 4 поверок; пик пришёлся на 2017 год (4).
- Рынок представлен 1 организациями; концентрация высокая (HHI 10000), доля топ-5 — 100%.
- Средневзвешенная цена поверки — 3 822 руб.; ценами покрыто 0% годового объёма, расчётный известный объём услуг — 0 руб.
- Тип найден в перечне средств измерений, поверка которых регулируется специальным перечнем по ПП РФ № 250.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 83%.
Документы и быстрые переходы
Пик активности: 2017 — 4
Долгосрочный CAGR: нет данных
Активных версий: 1
Ценовой диапазон: 3 822–3 822 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 903dead7-eff9-c281-5139-f872dff40a00 | 67105-17 | 2022-01-12 | — | актуальная |
| a058c5a0-ff01-5476-413a-9642045f9094 | 67105-17 | 2020-05-07 | 2022-01-12 | архивная |
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Анализаторы вибрации
Рисунок № 1
Внешний вид.
Анализаторы вибрации
Рисунок № 2
Внешний вид.
Анализаторы вибрации
Рисунок № 3

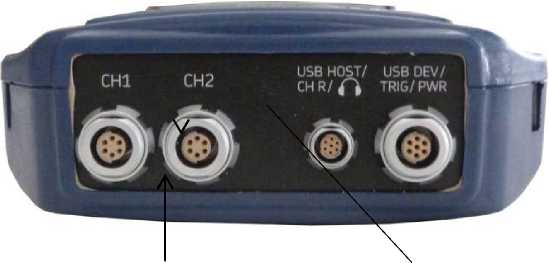

Внешний вид.
Анализаторы вибрации
Рисунок № 4
Общие сведения
Дата публикации - 12.01.2022
Срок свидетельства - 24.03.2027
Номер записи - 158626
ID в реестре СИ - 381026
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
VIBROTEST 80
Производитель
Изготовитель - Фирма "Brüel & Kjær Vibro GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№637 от 2017.03.24 Об утверждении типов средств измерений
№3084 от 2021.12.29 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (17)
Наличие аналогов СИ: Анализаторы вибрации (VIBROPORT 80 и VIBROTEST 80)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Brüel & Kjær Vibro GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
66847-17 01.03.2027 |
Измерители виброперемещения вихретоковые, серий DS, SD и ds Фирма "Brüel & Kjær Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
67042-17 22.03.2027 |
Аппаратура измерения параметров вибрации многоканальная, VC-6000 Фирма "Brüel & Kjær Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
67061-17 24.03.2027 |
Акселерометры , серий AS и ASA Фирма "Brüel & Kjær Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
67105-17 24.03.2027 |
Анализаторы вибрации, VIBROPORT 80 и VIBROTEST 80 Фирма "Brüel & Kjær Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Кто поверяет Анализаторы вибрации (VIBROPORT 80 и VIBROTEST 80)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы вибрации (VIBROPORT 80 и VIBROTEST 80)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
1197 | 4039 |
|
ФБУ Красноярский ЦСМ Красноярский край |
4812 | 4039 |
|
ФБУ Омский ЦСМ Омская область |
599 | 4039 |
|
ФБУ Томский ЦСМ Томская область |
9546 | 4039 |
Программное обеспечение
Программное обеспечение (ПО) служит для обработки, визуализации и архивации той информации, которая поступает от измерительных каналов. ПО представляет собой встроенное в анализатор сервисное (фирменное ) программное обеспечение которое поставляется совместно с прибором.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализаторов и процессом измерений.
Метрологически значимая часть ПО является неизменной. Средства для внесения изменений в ПО прибора пользователю не предоставляются.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «низкий».
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Overall |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.16 |
|
Цифровой идентификатор ПО |
- |
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типананосится на корпус анализатора методом наклейки и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам вибрации VIBROPORT 80 и VIBROTEST 80
Техническая документация фирмы Bruel & Kjsr Vibro GmbH, Германия.
Поверка
Поверкаосуществляется по документу МП 204/3-10-2016 «Анализаторы вибрации VIBROPORT 80 и VIBROTEST 80. Методика поверки», утвержденному ФГУП «ВНИИМС» 04 октября 2016 года.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10), мультиметр цифровой Agilent 34411А (г/р № 33921-07); калибратор процессов многофункциональный Fluke 726 (г/р № 52221-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Bruel & Kjsr Vibro GmbH», Германия
Адрес: LeydheckerstraBe 10, D-64293 Darmstadt
Тел.: +49 (0) 6151-428-0
Факс: +49 (0) 6151-428-10-00
Web-сайт: http://www.bkvibro.com/en.html
E-mail: info@bkvibro.com
Производственная площадка:
Фирма «SKF (U.K.) Limited», Великобритания
Адрес: 2 Michaelson Square, Kirkton Campus, Livingston EH54 7DP
Заявитель
Общество с ограниченной ответственностью «Спектрис Си-Ай-Эс»
(ООО «Спектрис Си-Ай-Эс»)
Адрес: 119048, г. Москва, ул. Усачева, д. 35, к. 1
Тел.: +7 (495) 933-52-14
Web-сайт: www.spectris.ru
E-mail: info.russia@spectris.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: + 7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Анализаторы представляют собой переносные измерительно-вычислительные приборы в моноблочном исполнении, принцип действия которых основан на приеме, измерении и обработке электрических сигналов, поступающих от первичных преобразователей.
Анализатор состоит из модулей, размещенных в едином корпусе. Модули предназначены для измерения параметров вибрационных процессов (виброускорения, виброскорости, виброперемещения), спектрального анализа вибрации и вибрационной диагностики, для измерения перемещения (относительного смещения), измерения частоты вращения, а также сбора, хранения и передачи данных на ПК.
Анализаторы могут быть дополнительно оснащены модулями, выполняющими вычисление максимального отклонение вала от среднего положения, определение спектра огибающей, проведение быстрого преобразование Фурье (БПФ), оценку технического состояния подшипников качения и балансировку.
Анализаторы VIBROPORT 80 и VIBROTEST 80 имеют три или четыре входных канала измерения параметров вибрации или перемещения и один канал измерения частоты вращения. Анализаторы работают с акселерометрами (с выходом по заряду и ICP), велосиметрами, преобразователями перемещения (относительного смещения), и преобразователями частоты вращения. К первому измерительному каналу имеется возможность подключения трехкомпонентных преобразователей.
В анализаторах предусмотрена возможность программирования коэффициента преобразования первичных преобразователей, подключаемых к входным каналам.
Анализаторы имеют жидкокристаллический дисплей и возможность подключения ПК различной конфигурации.
Питание анализаторов осуществляется от встроенной аккумуляторной батареи или от внешнего источника тока.
Анализаторы вибрации VIBROPORT 80 имеют две модификации - VIBROPORT 80 и VIBROPORT 80Е, отличающиеся исполнением корпуса. Анализаторы VIBROPORT 80 имеют относительно низкую герметичность, а анализаторы VIBROPORT 80Е помещаются во взрывозащищенный корпус.

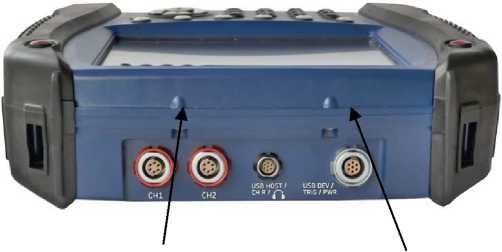

Внешний вид анализаторов вибрации VIBROPORT 80 приведен на рисунке 1.
Рисунок 1 - Внешний вид анализаторов вибрации VIBROPORT 80
Место опломбирования
Место нанесения знака утверждения типа
Анализаторы вибрации VIBROTEST 80 имеют две модификации - VIBROTEST 80 и VIBROTEST 80Е, отличающиеся исполнением корпуса. Анализаторы VIBROTEST 80 имеют относительно низкую герметичность, а анализаторы VIBROTEST 80Е помещаются во взрывозащищенный корпус.

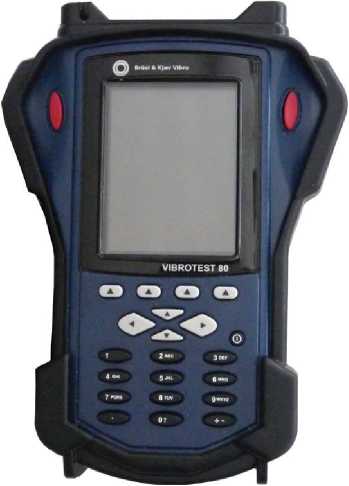

Внешний вид анализаторов вибрации VIBROTEST 80 приведен на рисунке 2.
Рисунок 2 - Внешний вид анализаторов вибрации VIBROTEST 80
Место опломбирования
Место нанесения знака об утверждении
Таблица 2 -
|
Наименование характеристики |
Значение характеристики |
|
1 Каналы измерения параметров вибрации | |
|
Диапазон измерения виброускорения , м/с2 |
от 0,1 до 25 |
|
Диапазон измерения виброскорости , мм/с |
от 0,1 до 25 |
|
Диапазон измерения виброперемещения , мм |
от 0,1 до 25 |
|
Рабочий диапазон частот, Гц |
от 0,18 до 10000 |
|
Пределы допускаемой относительной погрешности измерения виброускорения, виброскорости и виброперемещения, % |
±5 |
|
Диапазон входного напряжения, В |
±25 |
|
2 Каналы измерения перемещения (относительного смещения) | |
|
Диапазон измерения перемещения (относительного смещения) , мм |
от 0,1 до 5 |
|
Пределы допускаемой относительной погрешности измерения перемещения (относительного смещения), % |
±5 |
|
Диапазон входного напряжения, В |
±25 |
|
3 Канал измерения частоты вращения | |
|
Диапазон измерения частоты входного сигнала, Гц |
от 0,1 до 1666 |
|
Диапазон отображения частоты вращения, об/мин |
от 0 до 100000 |
|
Пределы допускаемой относительной погрешности измерения частоты входного сигнала, % |
±1 |
|
Напряжение питания постоянного тока, В |
+12 |
|
Диапазон рабочих температур:
|
от -10 до +60 от -10 до +50 |
|
Габаритные размеры:
|
220x220x71 186x134x45 |
|
Масса:
|
1,54 0,72 |
* Диапазоны измерений приведены для значения коэффициента преобразования:
1 В/(м^с-2) - для режима измерения виброускорения;
1 В/(мм^с-1) - для режима измерения виброскорости;
1 В/мм - для режима измерения виброперемещения и режима измерения перемещения (относительного смещения).
Лист № 4 Всего листов 5
