Сведения о средстве измерений: 67757-17 Копры маятниковые

Номер по Госреестру СИ: 67757-17
67757-17 Копры маятниковые
(JB, JB-D, JB-B, JB-S, JB-W, JBU, JBU-D)

Назначение средства измерений:
Копры маятниковые JB, JB-D, JB-B, JB-S, JB-W, JBU, JBU-D (далее по тексту - копры) предназначены для измерения энергии разрушения образцов металлов, пластмасс, сплавов при проведении механических испытаний на двухопорный и одноопорный ударный изгиб.

сертификация программного обеспечения
Внешний вид. Копры маятниковые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Копры маятниковые
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 09.06.2027
Номер записи - 159325
ID в реестре СИ - 381725
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

JB-S-300, JB-D-300W, JB-D JB-50D, JB-B, JB-50D, JB-500В, JB-500W, JB-500B, JB-500 W, JB-50, JB-300В, JB-300W, JB-300B, JB-300, JB- 500В, JB, JB-D, JB-B, JB-S, JB-W, JBU, JBU-D, JB, 500А, (за один маятник),

Производитель

Изготовитель - Фирма "Jinan Liangong Testing Technology Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 166
Выдано извещений - 2
Кол-во периодических поверок - 126
Кол-во средств измерений - 67
Кол-во владельцев - 42
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Копры маятниковые (JB, JB-D, JB-B, JB-S, JB-W, JBU, JBU-D)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
67757-17 Копры маятниковые (JB, JB-D, JB-B, JB-S, JB-W, JBU, JBU-D)
Фирма "Jinan Liangong Testing Technology Co., Ltd." (КИТАЙ )
71195-18 Копры маятниковые (ТСМК)
Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы") (РОССИЯ г. Иваново)
67757-17 Копры маятниковые (JB, JB-D, JB-B, JB-S, JB-W, JBU, JBU-D)
Фирма "Jinan Liangong Testing Technology Co., Ltd." (КИТАЙ )
80875-20 Копры маятниковые (ГОСТ серии МИК)
Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ") (РОССИЯ г. Нефтекамск)
67757-17 Копры маятниковые (JB, JB-D, JB-B, JB-S, JB-W, JBU, JBU-D)
Фирма "Jinan Liangong Testing Technology Co., Ltd." (КИТАЙ )
84389-22 Копры маятниковые (КМ)
ООО "Метротест" (РОССИЯ г.Нефтекамск)

Все средства измерений ООО "Метротест"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
67757-17
09.06.2027
Копры маятниковые, JB, JB-D, JB-B, JB-S, JB-W, JBU, JBU-D
Фирма "Jinan Liangong Testing Technology Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
68069-17
20.07.2027
Машины испытательные универсальные гидравлические, WAW-B, WAW-E, WEW-B, WES-B, SMT
Фирма "Jinan Liangong Testing Technology Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
68645-17
12.09.2027
Машины испытательные универсальные электромеханические, CMT, CMT-L, LDS, LDS-L
Фирма "Jinan Liangong Testing Technology Co., Ltd." (КИТАЙ )
ОТ
МП
1 год

Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.

Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.

Бесплатный

Кто поверяет Копры маятниковые (КМ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "Брянский ЦСМ"
(RA.RU.311364)
РСТ
  • JB-W 500А
  • 500А
  • 2 0 1 0 1 0 1
    ФБУ "КРАСНОЯРСКИЙ ЦСМ"
    (RA.RU.311479)
    РСТ
  • JB-300В
  • 3 0 3 0 3 0 3
    ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН"
    (RA.RU.311406)
    РСТ
  • Нет модификации
  • JB-300B
  • JB-500B
  • JB-300
  • 9 3 1 0 4 3 1
    ООО "АЗ-И"
    (RA.RU.312199)
  • Копёр маятниковый мод. JB-300
  • 2 0 0 0 0 0 0
    ФБУ "ХАБАРОВСКИЙ ЦСМ"
    (RA.RU.311510)
    РСТ
  • JB-500W
  • 4 1 1 3 0 4 1 3
    ООО "ТЕСТИНТЕХ"
    (RA.RU.312099)
  • модель JB-300
  • модификация JB-300W
  • модификация JB-750W
  • 7 2 5 1 0 6 5 1
    ФБУ "ОРЕНБУРГСКИЙ ЦСМ"
    (RA.RU.311228)
    РСТ
  • JB-300
  • 3 0 3 0 2 0 2
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • JB-300B
  • мод. JB-300B
  • мод. JB-300W
  • мод. JB-750W
  • 6 2 1 5 0 6 1 5
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311494)
    РСТ
  • JB-300B
  • 1 0 1 0 1 0 1
    ФБУ "ТОМСКИЙ ЦСМ"
    (RA.RU.311225)
    РСТ
  • JB
  • JB-50
  • 4 0 4 0 4 0 4
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • JB-300
  • (за один маятник)
  • JB-500 W
  • JB-300B
  • JB-300В
  • модификация JB-300
  • 15 1 11 1 7 0 7
    ООО "АВТОПРОГРЕСС-М"
    (RA.RU.311195)
  • JB-D JB-50D
  • JB-300B
  • 2 2 0 0 1 1 0
    ФБУ «Иркутский ЦСМ»
    (RA.RU.311392)
    РСТ
  • 1 0 0 0 0 0 0
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311483)
    РСТ
  • JB-50D
  • 3 0 3 1 2 0 2
    ООО "ПРОММАШ ТЕСТ"
    (RA.RU.311368)
  • нет модификации
  • 1 0 1 0 1 0 1
    ООО "ИСКАТЕЛЬ - 2"
    (RA.RU.311939)
  • Копер маятниковый JB-300
  • Копер маятниковый JB-500B
  • 2 0 2 0 1 0 1
    ФБУ "УДМУРТСКИЙ ЦСМ"
    (RA.RU.311312)
    РСТ
  • JB-300B
  • 3 0 3 0 3 0 3
    ФБУ "ПЕРМСКИЙ ЦСМ"
    (RA.RU.311363)
    РСТ
  • JB-300В
  • 3 0 3 0 1 0 1
    ФБУ "Волгоградский ЦСМ"
    (RA.RU.311474)
    РСТ
  • JB-B
  • JB-300B
  • 5 1 0 4 0 5 0 4
    Орехово-Зуевский филиал ФБУ «ЦСМ Московской области»
    (RA.RU.311310)
    РСТ
  • JB, JB-D, JB-B, JB-S, JB-W, JBU, JBU-D
  • 2 0 0 0 0 0 0
    ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ"
    (RA.RU.311503)
    РСТ
  • JB-300B
  • Копры маятниковые JB-300B
  • 4 0 4 0 4 0 4
    ФБУ "ТАМБОВСКИЙ ЦСМ"
    (RA.RU.311407)
    РСТ
  • JB-300
  • 3 0 3 0 3 0 3
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • JBS-300
  • JB-S-300
  • 5 1 0 5 0 5 0 5
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • Копер маятниковыЙ JB, JB-300W
  • JB-300W
  • мод.JB-300В
  • JB-50
  • JB-300
  • JB-300В
  • JB-D-300W
  • JB-300B
  • 13 3 10 0 10 2 8
    УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ
    (RA.RU.311473)
    РСТ
  • модификация JB-300B
  • 1 1 0 0 0 0 0
    ООО "АЗ-И"
    (RA.RU.312199)
  • Копёр маятниковый мод. JB-300
  • Копёр маятниковый мод. JB-300B
  • Копёр маятниковый мод. JB-500B
  • JB-300
  • JB-300W
  • JB-50
  • JB-300B
  • 32 3 0 32 0 25 0 25
    ФБУ "Тверской ЦСМ"
    (RA.RU.311253)
    РСТ
  • JB-300
  • 5 1 1 4 0 2 1 1
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • 1 0 0 0 0 0 0
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • JB-W
  • 1 0 0 0 0 0 0
    ФБУ "Волгоградский ЦСМ"
    (RA.RU.311474)
    РСТ
  • JB-B
  • 1 0 0 0 0 0 0
    ФБУ "Брянский ЦСМ"
    (38)
    РСТ
  • JB-W 500А
  • 1 0 0 0 0 0 0
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • JB-300B
  • JB-300W
  • JB-300В
  • 4 1 2 2 0 3 2 1
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • нет модификации
  • JB-500В
  • JB-300B
  • 3 0 3 0 3 0 3
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • JB- 500В
  • JB-300B
  • JB-300W
  • 3 0 3 0 3 0 3
    ФБУ "КАЛУЖСКИЙ ЦСМ"
    (RA.RU.311265)
    РСТ
  • JB-300w
  • 1 0 1 0 1 0 1
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311501)
  • JB-50D
  • 2 1 0 2 0 2 0 2
    ФБУ "ПРИОКСКИЙ ЦСМ"
    (RA.RU.311265)
  • JB-300W
  • JB-300B
  • 2 1 0 2 0 2 0 2
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • JB-D-300W
  • JB-300
  • 3 3 0 3 0 0 0 0
    ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ")
  • JB-50
  • JB-300B
  • JB-300
  • 3 3 0 3 0 3 0 3

    Стоимость поверки Копры маятниковые (КМ)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Иркутский ЦСМ
    Иркутская область
    13702 10530
    ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан
    Республика Башкортостан
    12015 10530
    ФБУ УРАЛТЕСТ
    Свердловская область
    22432 10530
    ФБУ Тамбовский ЦСМ
    Тамбовская область
    4263 10530
    ФБУ Челябинский ЦСМ
    Челябинская область
    240 10530

    Программное обеспечение

    Программное обеспечение предназначено для управления функциями работы копров и обработки результатов измерений в процессе работы.

    Программное обеспечение позволяет выбирать методы испытаний, задавать параметры, необходимые для проведения испытаний, осуществлять стандартную обработку результатов измерений, строить таблицы и графические изображения результатов испытаний, сохранять выполненные испытания и расчёты в базе данных, формировать и распечатывать протоколы испытаний.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    WinImpact Testing System

    Номер версии ПО

    1.0 и выше

    Цифровой идентификатор ПО

    a732f4266baef4de3bfa417c3c896f5c

    Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на переднюю поверхность корпуса копра в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к копрам маятниковым JB, JB-D, JB-B, JB-S, JB-W, JBU, JBU-D

    Техническая документация Jinan Liangong Testing Technology Co., Ltd.

    Поверка

    Поверка

    осуществляется по документу РТ-МП-4226-445-2017 «ГСИ. Копры маятниковые JB, JB-D, JB-B, JB-S, JB-W, JBU, JBU-D. Методика поверки», утверждённому ФБУ «Ростест-Москва» 14.01.2017 г.

    Основные средства поверки:

    динамометр сжатия, разряд 2 по ГОСТ 8.640-2014, основная погрешность ±0,12 %;

    квадрант оптический КО-60 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 26905-04);

    секундомер двухстрелочный 60-секундный СДСпр-4-2 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 2102-65).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.


    Изготовитель


    Jinan Liangong Testing Technology Co., Ltd., КНР
    Адрес: No.3-3, South Area,Meilihu Industrial Park,Huaiyin District, Jinan, China
    Телефон (факс): +86-0534-5760007
    Web-сайт: www.jnliangong.com; E-mail: Lgtester@testermachine.com

    Заявитель


    Общество с ограниченной ответственностью «Эльфмек» (ООО «Эльфмек»)
    Адрес: 692806, Приморский край, г. Большой Камень, ул. Звездная, 13
    Телефон: +7 (423) 200-20-93
    Web-сайт: www.elfmec.ru; E-mail: info@elfmec.ru

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский проспект д.31
    Телефон: +7(495)544-00-00, +7(499)129-19-11; Факс: +7(499)124-99-96
    E-mail: info@rostest.ru

    Принцип действия копров основан на измерении величины энергии, затраченной на разрушение образца, при ударном воздействии молота маятника, свободно качающегося в поле силы тяжести. Энергия, затраченная на разрушение образца, определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии в точке взлёта маятника.

    Конструктивно копры состоят из основания, на котором установлена вертикальная стойка с осью в подшипниках; маятника с молотом, закрепленного на оси; устройства для крепления опор испытуемого образца (наковальня); устройства взвода, фиксации, спуска и тормоза маятника, предназначенного для подъема, удержания маятника на заданном углу и для сброса маятника при испытании; аналогового и (или) цифрового отсчетного устройства.

    На оси крепления маятника установлен датчик угла отклонения маятника. Датчик угла отклонения определяет угол взвода маятника до удара и угол взлёта маятника после разрушения образца. Для установки требуемого значения потенциальной энергии предусмотрена возможность установки одного из маятников, входящих в комплект поставки.

    Подъем и опускание маятника для серии JB, JBU осуществляется вручную, для серии JB-B, JB-S, JB-W, JB-D, JBU-D - с помощью электропривода. В зависимости от модификации для защиты от разлетающихся осколков образцов и для ограничения доступа оператора в рабочую зону в процессе испытания копры оснащаются ограждением рабочей зоны замкнутого типа или полузамкнутого типа.

    Модификации JB, JBU выпускаются с ручным управлением и аналоговой шкалой. Модификации JB-D, JBU-D оснащены автоматизированной цифровой системой управления, измерения и индикации на базе панели управления с возможностью печати результатов измерений. Модификации JB-B выпускаются с электромеханическим управлением (оснащены пультом оператора) и аналоговой шкалой. Модификации JB-S имеют полуавтоматическую цифровую систему управления, измерения и отображения данных с сенсорным дисплеем. Модификации JB-W оснащены автоматической системой управления и обработки результатов измерений на базе персонального компьютера (ПК) с установленным ПО.

    Копры могут комплектоваться дополнительными приспособлениями, а также дополнительным оборудованием (камера автоматической подачи и центровки образцов, камера охлаждения, камера нагрева).

    Копры выпускаются в 17 модификациях. Модификации JBU, JBU-D предназначены для испытаний на одноопорный ударный изгиб (метод Изольда). Модификации JB, JB-D JB-B, JB-S, JB-W предназначены для испытаний на двухопорный ударный изгиб (метод Шарпи). Модификации копров отличаются наибольшим номинальным значением потенциальной энергии маятника, габаритными размерами и массой, а также видом системы управления и индикации показаний.

    Внешний вид копров представлен на рисунке 1.

    Пломбирование копров маятниковых JB, JB-D, JB-B, JB-S, JB-W, JBU, JBU-D не предусмотрено.

    Внешний вид. Копры маятниковые (КМ), http://oei-analitika.ru

    б)

    а)

    в)

    Место нанесения

    г)

    д)

    знака утверждения типа СИ

    е)

    ж)

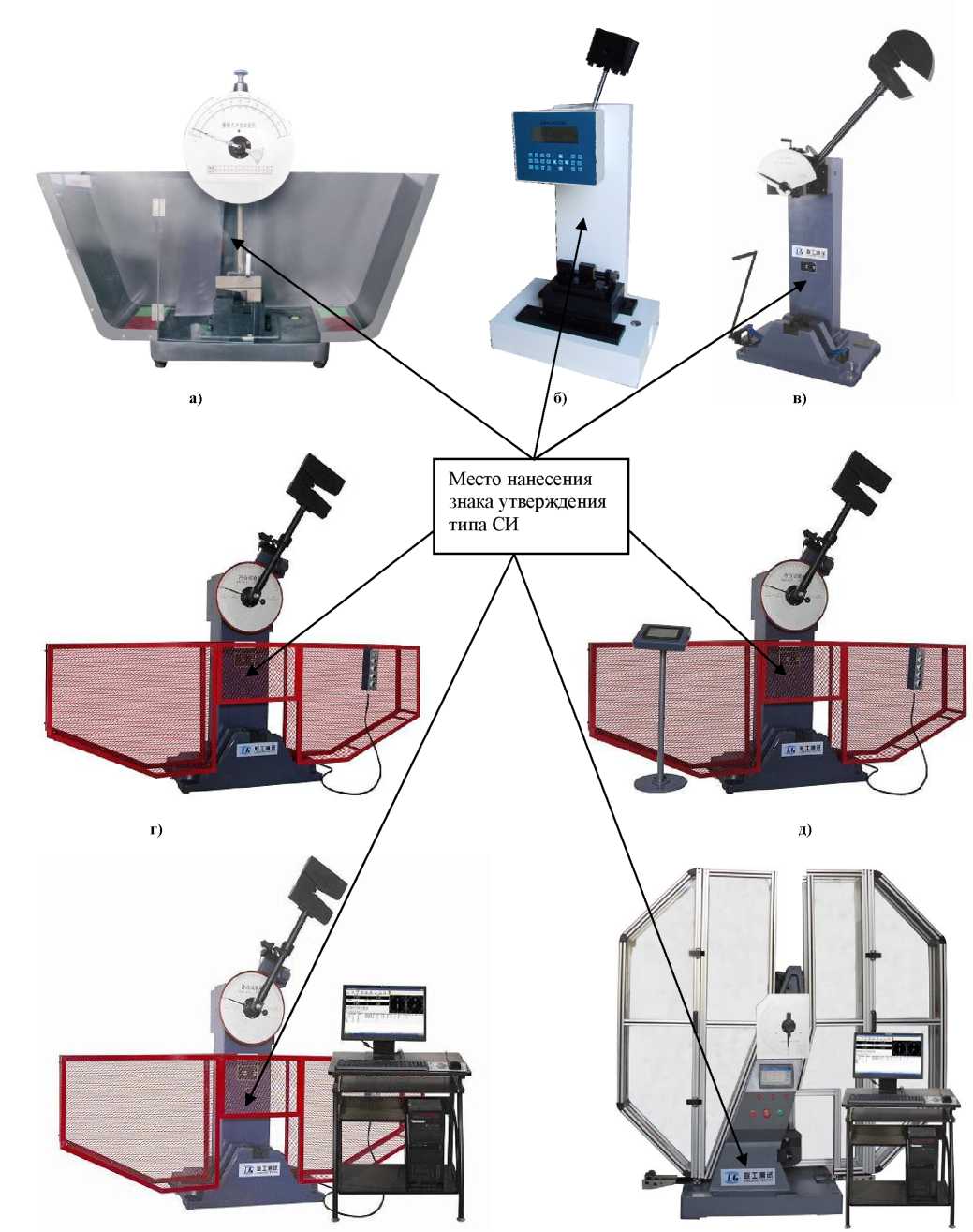

    Рисунок 1 - Общий вид средства измерений

    а) модификации JB-5, JB-50, JBU-5.5, JBU-22;

    б) модификации JB-5D, JB-50D, JBU-5.5D, JBU-22D; в) модификация JB-300;

    г) модификации JB-300B, JB-500B;

    д) модификации JB-300S, JB-500S, JB-750S; е) JB-300W, JB-500W; ж) JB-750W


    Таблица 4 -

    Наименование

    Обозначение

    Кол-во

    Копер маятниковый

    1 шт.

    Комплект маятников

    1 компл.*

    Комплект принадлежностей

    1 компл.

    Компьютер с программным обеспечением

    1 шт.**

    Сенсорный дисплей

    1 шт.**

    Принтер

    1 шт.**

    Защитное ограждение

    1 шт.**

    Руководство по эксплуатации

    1 экз.

    Методика поверки

    РТ-МП-4226-445-2017

    1 экз.

    * - количество маятников в комплекте в зависимости от требований заказчика ** - в зависимости от модификации и требований заказчика


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальное значение потенциальной энергии маятника (Eh), Дж (**):

    • - модификации JB-5, JB-5D

    • - модификация JB-50, JB-50D

    • - модификация JBU-5.5, JBU-5.5D

    • - модификации JBU-22, JBU-22D

    • - модификации JB-300, JB-300B, JB-300S, JB-300W

    • - модификации JB-500B, JB-500S, JB-500W

    • - модификации JB-750W, JB-750S

    0,5(*); 1,0; 2,0; 4,0; 5,0

    1,0(*); 2,0(*); 4,0(*); 5,0(*); 7,5; 15,0; 25,0; 50,0 2,75; 4,00; 5,50 2,75(*); 4,00(*); 5,50; 11,00; 22,00 150; 300 250; 500 150(*); 300(*); 450(*); 600(*);

    750

    Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, %

    ±0,5

    Диапазон измерений потенциальной энергии, % от номинального значения:

    • - серии JB, JB-D, JB-B, JB-S, JB-W

    • - серии JBU, JBU-D

    от 10 до 80

    от 10 до 90

    Пределы допускаемой приведенной погрешности измерений потенциальной энергии (к Eh), %

    ±1

    Потеря энергии при свободном качании маятника за половину полного колебания, %, не более:

    • - для маятника с Eh= 0,5 Дж

    • - для маятника с Eh= от 1,0 до 2,5 Дж

    • - для маятника с Eh= от 2,75 до 750,00 Дж

    2,0

    1,0

    0,5

    Продолжение таблицы 2

    Наименование характеристики

    Значение

    Скорость маятника в момент удара, м/с:

    - модификации JB-5; JB-5D

    2,90±0,05

    - модификации JB-50; JB-50D I

    - для пластмасс

    3,80±0,05

    - для металлов (для маятника с Ен= 7,5; 15; 25 Дж)

    4,00±0,25

    - для металлов (для маятника с Ен= 50 Дж)

    5,0±0,5

    - модификации JBU-5.5, JBU-5.5D, JBU-22, JBU-22D

    3,80±0,05

    - модификации JB-300, JB-300B, JB-300S, JB-300W, JB-500B,

    JB-500S, JB-500W, JB-750W, JB-750S

    5,0±0,5

    Примечания:

    (*) - комплектуется по требованию Заказчика

    (**) - в зависимости от установленного маятника

    Таблица 3.1 - Основные технические характеристики

    Модификация

    Г абаритные размеры (длинахширинахвысота), мм, не более

    Масса, кг, не более

    JB-5, JB-5D, JB-50, JB-50D, JBU-5.5,

    JBU-5.5D, JBU-22, JBU-22D

    750х700х850

    110

    JB-300

    800x500x1520

    320

    JB-300B, JB-300S, JB-300W

    2150x640x1400

    420

    JB-500B, JB-500S, JB-500W

    2230x640x1480

    520

    JB-750W, JB-750S

    2100x835x2100

    900

    Таблица 3.2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Средняя наработка на отказ, ч

    20000

    Напряжение питания переменного тока частотой 50 Гц, В

    230/380

    Условия эксплуатации:

    о

    - температура окружающего воздуха, С

    от +15 до +35

    - относительная влажность воздуха, %

    от 20 до 80


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
