Номер по Госреестру СИ: 68645-17
68645-17 Машины испытательные универсальные электромеханические
(CMT, CMT-L, LDS, LDS-L)
Назначение средства измерений:
Машины испытательные универсальные электромеханические CMT, CMT-L, LDS, LDS-L (далее - машины) предназначены для измерений силы и перемещения при испытаниях образцов материалов на растяжение, сжатие, изгиб и сдвиг в режиме статического нагружения.

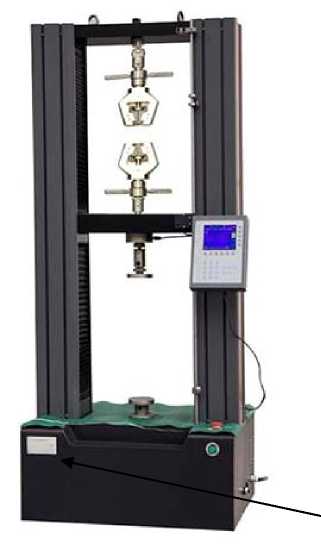

Внешний вид.
Машины испытательные универсальные электромеханические
Рисунок № 1

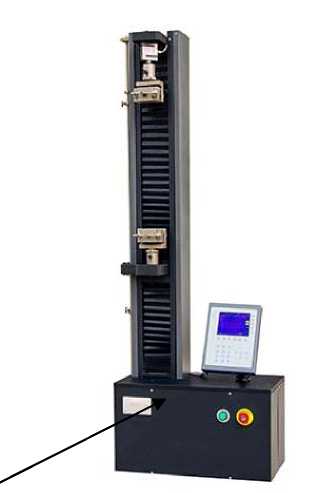

Внешний вид.
Машины испытательные универсальные электромеханические
Рисунок № 2
Внешний вид.
Машины испытательные универсальные электромеханические
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 12.09.2027
Номер записи - 160323
ID в реестре СИ - 382723
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Машина испытательная универсальная электромеханическая СМТ -100, Машина испытательная универсальная электромеханическая CMT, Машина испытательная универсальная электромеханиче, LDS-5L, LDS-2L, CMT-5L, CMT-50/Н, CMT-50/H, CMT-50, CMT-5, CMT-30, CMT-200, CMT-100, CMT-0,2L, CMT-0,24, CMT, мод. CMT-5, CMT, CMT-L, LDS, LDS-L, CMT CMT-5, CMT, -,
Производитель
Изготовитель - Фирма "Jinan Liangong Testing Technology Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Статистика
Кол-во поверок - 73
Выдано извещений - 0
Кол-во периодических поверок - 49
Кол-во средств измерений - 22
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 363 дн.
Приказы РСТ, где упоминается данный тип СИ
№1921 от 2017.09.12 Об утверждении типов средств измерений
№1370 от 2022.06.07 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (19)
Наличие аналогов СИ: Машины испытательные универсальные электромеханические (CMT, CMT-L, LDS, LDS-L)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
68645-17 Машины испытательные универсальные электромеханические (CMT, CMT-L, LDS, LDS-L) Фирма "Jinan Liangong Testing Technology Co., Ltd." (КИТАЙ ) |
40267-08 Машины для испытания конструкционных материалов ("УТС 110М") Общество с ограниченной ответственностью «Тестсистемы»(ООО «Тестсистемы») (РОССИЯ г. Иваново) |
|
68645-17 Машины испытательные универсальные электромеханические (CMT, CMT-L, LDS, LDS-L) Фирма "Jinan Liangong Testing Technology Co., Ltd." (КИТАЙ ) |
40647-09 Машины для испытания конструкционных материалов ("УТС 101") Общество с ограниченной ответственностью «Тестсистемы» (ООО «Тестсистемы») (РОССИЯ г. Иваново) |
|
68645-17 Машины испытательные универсальные электромеханические (CMT, CMT-L, LDS, LDS-L) Фирма "Jinan Liangong Testing Technology Co., Ltd." (КИТАЙ ) |
56294-14 Машины для испытания конструкционных материалов ("УТС 111") Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы") (РОССИЯ г. Иваново) |
|
68645-17 Машины испытательные универсальные электромеханические (CMT, CMT-L, LDS, LDS-L) Фирма "Jinan Liangong Testing Technology Co., Ltd." (КИТАЙ ) |
58225-14 Машины для испытания материалов на ползучесть и длительную прочность (УТС 1300) Общество с ограниченной ответственностью «Тестсистемы» (ООО «Тестсистемы») (РОССИЯ г. Иваново) |
|
68645-17 Машины испытательные универсальные электромеханические (CMT, CMT-L, LDS, LDS-L) Фирма "Jinan Liangong Testing Technology Co., Ltd." (КИТАЙ ) |
65119-16 Машины универсальные испытательные (УТС 112) Общество с ограниченной ответственностью «Тестсистемы» (ООО «Тестсистемы») (РОССИЯ г. Иваново) |
|
68645-17 Машины испытательные универсальные электромеханические (CMT, CMT-L, LDS, LDS-L) Фирма "Jinan Liangong Testing Technology Co., Ltd." (КИТАЙ ) |
76470-19 Машины испытательные универсальные (РЭМ) ООО "Метротест" (РОССИЯ г.Нефтекамск) |
|
68645-17 Машины испытательные универсальные электромеханические (CMT, CMT-L, LDS, LDS-L) Фирма "Jinan Liangong Testing Technology Co., Ltd." (КИТАЙ ) |
82572-21 Машины испытательные универсальные (МИМ) Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ") (РОССИЯ г. Нефтекамск) |
Все средства измерений Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67757-17 09.06.2027 |
Копры маятниковые, JB, JB-D, JB-B, JB-S, JB-W, JBU, JBU-D Фирма "Jinan Liangong Testing Technology Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
68069-17 20.07.2027 |
Машины испытательные универсальные гидравлические, WAW-B, WAW-E, WEW-B, WES-B, SMT Фирма "Jinan Liangong Testing Technology Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
68645-17 12.09.2027 |
Машины испытательные универсальные электромеханические, CMT, CMT-L, LDS, LDS-L Фирма "Jinan Liangong Testing Technology Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Кто поверяет Машины испытательные универсальные (МИМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 6 | 4 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 5 | 0 | 4 | 0 | 5 | 0 | 4 | ||
| АО "БПЗ" (RA.RU.311570) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 8 | 1 | 7 | 0 | 3 | 0 | 3 | ||
| ООО "АЗ Инжиниринг" (RA.RU.312199) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АЗ-И" (RA.RU.312199) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 3 | 1 | 1 | 2 | 0 | 3 | 1 | 2 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4 | 3 | 1 | 0 | 4 | 3 | 1 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 2 | 1 | 0 | 2 | 0 | 0 | 0 | 0 | |
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО "СТАНДАРТ" (RA.RU.312647) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 3 | 1 | 3 | 0 | 0 | 2 | 2 | 0 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 1 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 2 | 1 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ООО "ГОСТ" (RA.RU.314902) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Машины испытательные универсальные (МИМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ ЦСМ Татарстан Республика Татарстан |
7505 | 12476 |
|
ФБУ УРАЛТЕСТ Свердловская область |
43214 | 12476 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
6942 | 12476 |
|
ФБУ Челябинский ЦСМ Челябинская область |
3984 | 12476 |
|
ФБУ Челябинский ЦСМ Челябинская область |
737 | 12476 |
Программное обеспечение
Программное обеспечение предназначено для управления функциями работы машин и обработки результатов измерений в процессе работы.
Программное обеспечение позволяет выбирать методы испытаний; задавать параметры, необходимые для проведения испытаний; осуществлять стандартную обработку результатов измерений; строить таблицы и графические изображения результатов испытаний; сохранять выполненные испытания и расчёты в базе данных; формировать и распечатывать протоколы испытаний.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MaterialTest |
|
Номер версии ПО |
2.0 и выше |
|
Цифровой идентификатор ПО |
4127517ca369c1b491e26cb42d172325 |
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится на переднюю поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным универсальным электромеханическим CMT, CMT-L, LDS, LDS-L
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация Jinan Liangong Testing Technology Co., Ltd.
Поверка
Поверкаосуществляется по документу РТ-МП-4228-445-2017 «ГСИ. Машины испытательные универсальные электромеханические CMT, CMT-L, LDS, LDS-L. Методика поверки», утверждённому ФБУ «Ростест-Москва» 06.07.2017 г.
Основные средства поверки:
динамометр, разряд 2 по ГОСТ 8.640-2014, основная погрешность ±0,12 % -для модификаций CMT, CMT-L или ±0,24 % - для LDS, LDS-L;
индикатор часового типа ИЧ-10, КТ 0 по ГОСТ 577-68 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 49310-12);
линейка измерительная металлическая (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 66266-16);
секундомер двухстрелочный 60-секундный СДСпр-4-2 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 2102-65).
калибратор датчиков деформаций KMF-100 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 45796-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Jinan Liangong Testing Technology Co., Ltd., КНР
Адрес: No.3-3, South Area,Meilihu Industrial Park,Huaiyin District, Jinan, China
Телефон (факс): +86-0534-5760007
Web-сайт: www.jnliangong.com
E-mail: Lgtester@testermachine.com
Заявитель
Общество с ограниченной ответственностью «Эльфмек» (ООО «Эльфмек»)Адрес: 692806, Приморский край, г. Большой Камень, ул. Звездная, 13 Телефон: +7 (423) 200-20-93
Web-сайт: www.elfmec.ru
E-mail: info@elfmec.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
117418, г. Москва, Нахимовский проспект д.31 Телефон: +7(495)544-00-00, +7(499)129-19-11 Факс: +7(499)124-99-96
E-mail: info@rostest.ru
Конструктивно машины состоят из нагружающего устройства и контроллера, соединённого с компьютером. Нагружающее устройство состоит из испытательной рамы с двумя колоннами, силовой преднатянутой шариковинтовой пары для перемещения подвижной траверсы с захватом, неподвижного захвата, установленного на основании, силового электродвигателя, универсального тензорезисторного датчика и датчика перемещения подвижной траверсы.
Испытуемый образец закрепляется между подвижной и неподвижной траверсами в захватах или между сжимающими столами. Электродвигатель силового привода через винтовые колонны и преднагруженные шариковинтовые пары перемещает подвижную траверсу по направляющим колоннам, обеспечивая приложение нагрузки и деформирование испытуемого образца. Нагрузка, прикладываемая к испытуемому образцу, измеряется датчиком силы, размещенным на подвижной траверсе. Машины могут комплектоваться дополнительными датчиками. Фотоэлектрический энкодер измеряет перемещение, соответствующее деформации образца под воздействием приложенной нагрузки, и скорость перемещения подвижной траверсы. Сигналы от датчиков силы и перемещения поступают в контроллер.
г)
Место нанесения знака утверждения типа СИ

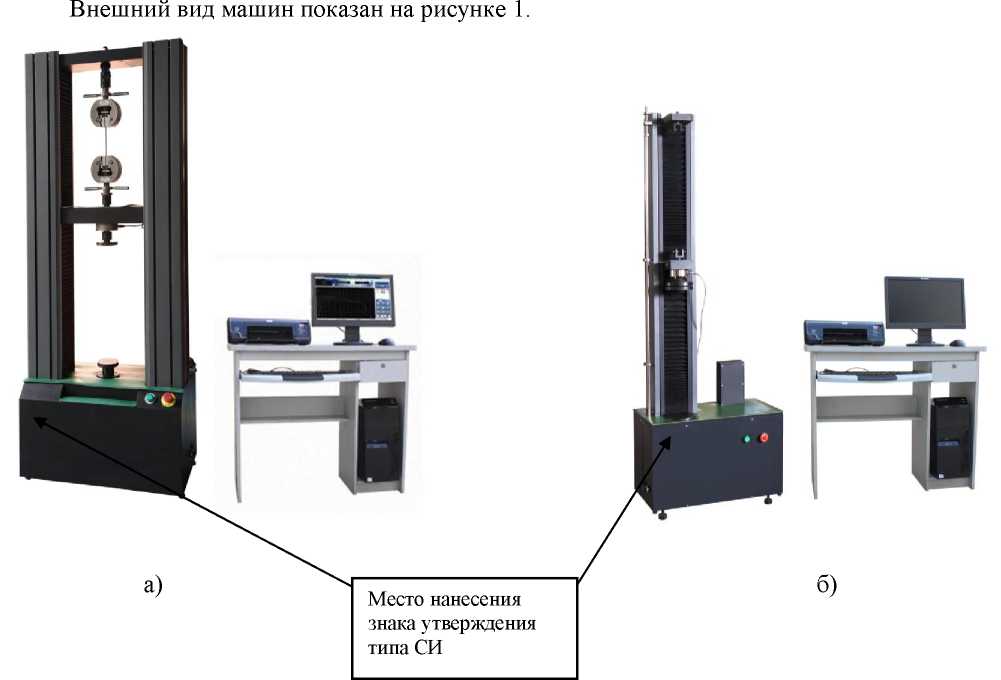

Рисунок 1 - Общий вид средства измерений а) модификация CMT, б) модификация CMT -L, в) модификация LDS, г) модификация LDS -L
Контроллер предназначен для управления режимами работы машины и передачи измеренных значений силы и перемещения на компьютер с установленным программным обеспечением (ПО). Компьютер с ПО служит для управления работой машины, обработки, анализа и отображения результатов измерений, построения таблиц и статистического расчёта.
Структура обозначения модификаций машин: N-X L/H, где:
N - серия машины; X - верхний предел измерений; L - одноколонное исполнение;
H - увеличенная высота.
Машины модификаций CMT (входит в комплект поставки) и CMT-L (по требованию Заказчика) комплектуются измерителем YYU-10/50; машины модификаций CMT и CMT-L по требованию Заказчика комплектуются измерителем DYU-800. Измерители используются для измерения изменения длины образца под воздействием приложенной нагрузки, соответствующей деформации образца. Машины модификаций CMT могут комплектоваться дополнительным оборудованием (термокриокамерами и высокотемпературными печами). Машины имеют порты для подключения дополнительного оборудования.
Модификации машин одноколонного исполнения, а также модификации CMT-100 и LDS-100 имеют одну зону для испытаний на сжатие и расширение. Остальные модификации машин имеют две зоны для испытаний: верхняя для испытаний на растяжение, нижняя -на сжатие.
Модификации CMT и CMT-L изготавливаются с автоматическим управлением и обработкой данных на ПК. Модификации LDS и LDS-L выпускаются с ручным управлением и отображением информации на электронном дисплее.
Пломбирование машин испытательных универсальных электромеханических CMT, CMT-L, LDS, LDS-L не предусмотрено.
Таблица 5 -
|
Наименование |
Обозначение |
Кол-во |
|
Машина испытательная универсальная электромеханическая |
модификация по заказу |
1 шт. |
|
Персональный компьютер с ПО |
* |
|
Наименование |
Обозначение |
Кол-во |
|
Принтер |
* | |
|
Электронный дисплей |
* | |
|
Измеритель *** |
YYU-10/50 |
1 шт.** |
|
Измеритель *** |
DYU-800 |
1 шт.** |
|
Комплект приспособлений |
1 компл. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
РТ-МП-4228-445-2017 |
1 экз. |
|
* - в зависимости от модификации машины ** - по требованию Заказчика *** - только для модификаций CMT, CMT-L | ||
Таблица 2 -
|
Модификация |
Диапазон измерений силы, кН |
Диапазон измерений перемещения, мм |
Высота рабочего пространства, мм, не более |
Габаритные размеры (Ш*Г*В), мм, не более |
Масса, кг, не более |
|
LDS-0.1L |
от 0,01 до 0,1 |
от 0 до 700 |
700 |
650x330x1730 |
150 |
|
LDS-0.1L/H |
от 0 до 1200 |
1200 |
650x330x2230 |
250 | |
|
LDS-0.2L |
от 0,01 до 0,2 |
от 0 до 700 |
700 |
650x330x1730 |
150 |
|
LDS-0.2L/H |
от 0 до 1200 |
1200 |
650x330x2230 |
250 | |
|
LDS-0.5L |
от 0,01 до 0,5 |
от 0 до 700 |
700 |
650x330x1730 |
150 |
|
LDS-0.5L/H |
от 0 до 1200 |
1200 |
650x330x2230 |
250 | |
|
LDS-1L |
от 0,01 до 1,00 |
от 0 до 700,0 |
700 |
650x330x1730 |
150 |
|
LDS-1L/H |
от 0 до 1200,0 |
1200 |
650x330x2230 |
250 | |
|
LDS-2L |
от 0,01 до 2,00 |
от 0 до 700,0 |
700 |
650x330x1730 |
150 |
|
LDS-2L/H |
от 0 до 1200,0 |
1200 |
650x330x2230 |
250 | |
|
LDS-5L |
от 0,02 до 5,00 |
от 0 до 700,0 |
700 |
650x330x1730 |
150 |
|
LDS-5L/H |
от 0 до 1200,0 |
1200 |
650x330x2230 |
250 | |
|
LDS-10 |
от 0,04 до 10,00 от 0,01 до 1,00 |
от 0 до 700,0 |
700 |
760x460x1900 |
350 |
|
LDS-10/H |
от 0 до 1500,0 |
1500 |
760x460x2700 |
450 | |
|
LDS-20 |
от 0,08 до 20,00 от 0,01 до 1,00 |
от 0 до 700,0 |
700 |
760x460x1900 |
350 |
|
LDS-20/H |
от 0 до 1500,0 |
1500 |
760x460x2700 |
450 | |
|
LDS-30 |
от 0,12 до 30,00 от 0,01 до 1,00 |
от 0 до 700,0 |
700 |
760x460x1900 |
350 |
|
LDS-30/H |
от 0 до 1500,0 |
1500 |
760x460x2700 |
450 |
Продолжение таблицы 2
|
Модификация |
Диапазон измерений силы, кН |
Диапазон измерений перемещения, мм |
Высота рабочего пространства, мм, не более |
Габаритные размеры (Ш*Г*В), мм, не более |
Масса, кг, не более |
|
LDS-50 |
от 0,2 до 50,0 |
от 0 до 700,0 |
700 |
760x460x1900 |
350 |
|
LDS-50/H |
от 0,01 до 1,00 |
от до 1500,0 |
1500 |
760x460x2700 |
450 |
|
LDS-100 |
от 0,4 до 100,0 |
от 0 до 800,0 |
800 |
1050x750x2100 |
1000 |
|
LDS-100/H |
от 0,01 до 1,00 от 0,04 до 10,00 |
от 0 до 1500,0 |
1500 |
1050x750x2800 |
1100 |
|
CMT-0.1L |
от 0,01 до 0,10 |
от 0 до 700,0 |
700 |
650x330x1730 |
150 |
|
CMT-0.1L/H |
от 0 до 1200,0 |
1200 |
650x330x2230 |
250 | |
|
CMT-0.2L |
от 0,01 до 0,20 |
от 0 до 700,0 |
700 |
650x330x1730 |
150 |
|
CMT-0.2L/H |
от 0 до 1200,0 |
1200 |
650x330x2230 |
250 | |
|
CMT-0.5L |
от 0,01 до 0,50 |
от 0 до 700,0 |
700 |
650x330x1730 |
150 |
|
CMT-0.5L/H |
от 0 до 1200,0 |
1200 |
650x330x2230 |
250 | |
|
CMT-1L |
от 0,01 до 1,00 |
от 0 до 700,0 |
700 |
650x330x1730 |
150 |
|
CMT-1L/H |
от 0 до 1200,0 |
1200 |
650x330x2230 |
250 | |
|
CMT-2L |
от 0,01 до 2,00 |
от 0 до 700,0 |
700 |
650x330x1730 |
150 |
|
CMT-2L/H |
от 0 до 1200,0 |
1200 |
650x330x2230 |
250 | |
|
CMT-5L |
от 0,02 до 5,00 |
от 0 до 700,0 |
700 |
650x330x1730 |
150 |
|
CMT-5L/H |
от 0 до 1200,0 |
1200 |
650x330x2230 |
250 | |
|
CMT-5 |
от 0,02 до 5,00 |
от 0 до 700,0 |
700 |
690x470x1700 |
230 |
|
CMT-5/H |
от 0 до 1500 |
1500 |
690x470x2500 |
330 | |
|
CMT-10 |
от 0,04 до 10,00 |
от 0 до 700,0 |
700 |
760x460x1900 |
350 |
|
CMT-10/H |
от 0,01 до 1,00 |
от 0 до 1500 |
1500 |
760x460x2700 |
450 |
|
CMT-20 |
от 0,08 до 20,00 |
от 0 до 700,0 |
700 |
760x460x1900 |
350 |
|
CMT-20/H |
от 0,01 до 1,00 |
от 0 до 1500 |
1500 |
760x460x2700 |
450 |
|
CMT-30 |
от 0,12 до 30,00 |
от 0 до 700,0 |
700 |
760x460x1900 |
350 |
|
CMT-30/H |
от 0,01 до 1,00 |
от 0 до 1500 |
1500 |
760x460x2700 |
450 |
|
CMT-50 |
от 0,2 до 50,0 |
от 0 до 700,0 |
700 |
760x460x1900 |
350 |
|
CMT-50/H |
от 0,01 до 1,00 |
от 0 до 1500 |
1500 |
760x460x2700 |
450 |
|
CMT-100 |
от 0,4 до 100,0 |
от 0 до 800,0 |
800 |
1050x750x2100 |
1000 |
|
CMT-100/H |
от 0,01 до 1,00 от 0,04 до 10,00 |
от 0 до 1500 |
1500 |
1050x750x2800 |
1100 |
|
CMT-200 |
от 0,8 до 200,0 |
от 0 до 600,0 |
600 |
1050x900x2400 |
1500 |
|
CMT-200/H |
от 0,01 до 1,00 от 0,04 до 10,00 |
от 0 до 2000 |
2000 |
1050x900x3800 |
1600 |
|
CMT-300 |
от 1,2 до 300,0 |
от 0 до 600,0 |
600 |
1050x900x2400 |
1500 |
|
CMT-300/H |
от 0,04 до 10,00 |
от 0 до 2000 |
2000 |
1050x900x3800 |
1600 |
Таблица 3 - Метрологические характеристики
|
Пределы допускаемой относительной погрешности измерений силы, %:
|
±0,5 ±1 |
|
Пределы допускаемой абсолютной погрешности измерений перемещения в диапазоне от нижнего предела измерений перемещения до 20 мм включ., мм |
±0,1 |
|
Пределы допускаемой относительной погрешности измерений перемещения в диапазоне св. 20 мм до верхнего предела измерений перемещения, %:
|
±0,5 ±1 |
|
Диапазон задания скорости перемещения, мм/мин:
|
от 0,001 до 500 от 0,01 до 500 |
|
Пределы допускаемой абсолютной погрешности задания скорости перемещения подвижной траверсы в диапазоне от нижнего предела задания скорости до 1 мм/мин включ., мм/мин |
±0,01 |
|
Пределы допускаемой относительной погрешности задания скорости перемещения подвижной траверсы в диапазоне св. 1 до 500 мм/мин, % |
±1 |
|
Диапазон измерений длины в режиме растяжения, мм:
|
от 0,1 до 10 от 10 до 810 |
|
Пределы допускаемой абсолютной погрешности измерений длины, мм: - для измерителя YYU-10/50 в диапазоне от 0,1 до 1 мм включ., мм |
±0,005 |
|
Пределы допускаемой относительной погрешности измерений длины, %:
|
±0,5 ±1 |
Таблица 4 - Основные технические характеристики
|
Средняя наработка на отказ, ч |
20000 |
|
Напряжение питания переменного тока частотой 50 Гц, В: - для модификаций с верхним пределом измерений силы до 50 кН |
220±22 |
|
включ. | |
|
- для модификаций с верхним пределом измерений силы св. 50 кН |
380±38 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +30 |
|
- температура окружающей среды при использовании измерителя, °С |
от +15 до +25 |
|
- относительная влажность воздуха, % |
от 20 до 80 |
