Номер по Госреестру СИ: 67993-17
67993-17 Расходомеры-счетчики ультразвуковые
(OPTISONIC 7300)
Назначение средства измерений:
Расходомеры-счетчики ультразвуковые OPTISONIC 7300 (далее расходомеры) предназначены для измерений объёмного расхода и объёма различных неагрессивных и агрессивных газов.

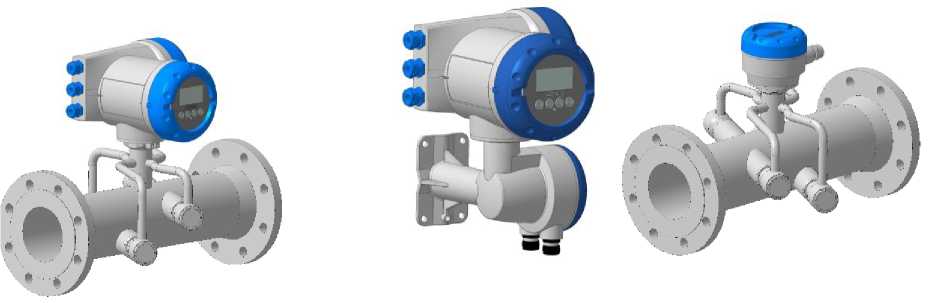

Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 06.07.2022
Номер записи - 159596
ID в реестре СИ - 381996
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
OPTISONIC 7300С-Ех, Optisonic 7300F, OPTISONIC 7300C, OPTISONIC 7300 С-Ех, OPTISONIC 7300 С Ду-50 мм., OPTISONIC 7300 С, OPTISONIC 7300 F-Ex, OPTISONIC 7300 F, Optisonic 7300 C-Ex, OPTISONIC 7300 C, OPTISONIC 7300, OPTISONIC, CG3608S300, 7300C, Ду 200, 7300C, Ду 100, 7300C, 7300 С, 7300, -,
Производитель
Изготовитель - ООО "Кроне-Автоматика"
Страна - РОССИЯ
Населенный пункт - Самарская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 524
Выдано извещений - 2
Кол-во периодических поверок - 244
Кол-во средств измерений - 321
Кол-во владельцев - 27
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 1975 дн.
Приказы РСТ, где упоминается данный тип СИ
№1491 от 2017.07.06 Об утверждении типов средств измерений
№1659 от 2018.08.08 О переоформлении свидетельства об утверждении типа средства измерений № 59069 "Комплексы измерительные ЛОГИКА 7761" и внесении изменений в описание типа
№2837 от 2021.12.13 ПРИКАЗ_Об утверждении типов средств измерений (20)
№2248 от 2022.09.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№2669 от 2022.10.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2528 от 2024.10.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2468 от 2025.11.17 ПРИКАЗ_Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Расходомеры-счетчики ультразвуковые (OPTISONIC 7300)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
71565-18 Измерители-регуляторы (серий ESM и Eco) Компания "EMKO Elektronik A. S." (ТУРЦИЯ ) |
67993-17 Расходомеры-счетчики ультразвуковые (OPTISONIC 7300) ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
|
52540-13 Расходомеры-счетчики ультразвуковые (OPTISONIC 7300) Фирма "KROHNE Altometer B.V." (НИДЕРЛАНДЫ ) |
67993-17 Расходомеры-счетчики ультразвуковые (OPTISONIC 7300) ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
Все средства измерений ООО "Кроне-Автоматика"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13897-02 01.11.2007 |
Расходомеры ультразвуковые, UFM-500 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
3 года | |
|
29975-05 01.10.2010 |
Расходомеры ультразвуковые, UFM 500 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
3 года | |
|
29975-09 01.01.2015 |
Расходомеры ультразвуковые, UFM500 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
3 года |
|
31870-06 01.06.2011 |
Уровнемеры буйковые, BW 25 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
2 года | |
|
32562-06 01.10.2011 |
Расходомеры, UFM 3030 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
3 года | |
|
32562-09 01.06.2014 |
Расходомеры, UFM 3030 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
3 года |
|
43710-10 |
Расходомер, UFM 3030K-2235 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
1 год |
|
43814-10 |
Расходомер, UFM 3030K ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
1 год |
|
44750-10 01.08.2015 |
Расходомеры вихревые, OPTISWIRL 4070 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
4 года |
|
48217-11 07.07.2021 |
Уровнемеры буйковые, BW25 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
3 года |
|
48217-11 22.11.2016 |
Уровнемеры буйковые, BW25 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
3 года |
|
49034-12 |
Расходомер, UFM 3030 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
1 год |
|
50352-12 |
Расходомер, UFM 3030 исп. UFM 3030К-1Ех ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
1 год |
|
56453-14 12.02.2019 |
Мерники металлические эталонные 2-го разряда, Нет данных ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ |
1 год |
|
60663-15 18.05.2020 |
Расходомеры электромагнитные, OPTIFLUX ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
5 лет |
|
61503-15 |
Расходомер, UFM 3030 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
1 год |
|
65381-16 06.10.2026 |
Уровнемеры радарные, OPTIWAVE ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
4 года |
|
67992-17 06.07.2022 |
Счетчики-расходомеры жидкости ультразвуковые, OPTISONIC 4400 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
4 года |
|
67993-17 06.07.2022 |
Расходомеры-счетчики ультразвуковые, OPTISONIC 7300 ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
4 года |
|
70495-18 26.02.2023 |
Расходомеры-счётчики электромагнитные, OPTIFLUX ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
5 лет |
|
56453-14 18.01.2024 |
Мерники металлические эталонные 2-го разряда, Нет данных ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
1 год |
|
73968-19 08.02.2024 |
Контроллеры дозирующие, Batching Master и Batch Counter ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
ОТ МП |
3 года |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Расходомеры-счетчики ультразвуковые (OPTISONIC 7300)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 21 | 6 | 7 | 0 | 21 | 6 | 7 | |||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО НПП "ИРВИС" (RA.RU.311654) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "НМОП" (RA.RU.311359) | 8 | 2 | 2 | 6 | 0 | 8 | 2 | 6 | ||
| ВСЕРОССИЙСКИЙ НИИ РАСХОДОМЕТРИИ (RA.RU.311285) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИР" (RA.RU.311285) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "КРОНЕ-АВТОМАТИКА" (1522) | 22 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 22 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОМАТИКА-СЕРВИС" (RA.RU.312514) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 0 | 4 | 1 | 1 | 0 | 1 | ||
| ООО "МЕТРОЛОГИЯ И АВТОМАТИЗАЦИЯ" (RA.RU.311956) | 82 | 1 | 38 | 1 | 0 | 49 | 38 | 1 | ||
| ВСЕРОССИЙСКИЙ НИИ РАСХОДОМЕТРИИ (74) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "КРОНЕ-АВТОМАТИКА" (1522) | 63 | 16 | 0 | 0 | 16 | 16 | 0 | |||
| ООО "ТАТИНТЕК" (RA.RU.311601) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО НПП "ИРВИС" (RA.RU.311654) | 20 | 12 | 0 | 0 | 12 | 12 | 0 | |||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 3 | 0 | 3 | 0 | 2 | 0 | 2 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 34 | 0 | 34 | 0 | 34 | 0 | 34 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 14 | 0 | 14 | 0 | 5 | 0 | 5 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ЦСМ" (RA.RU.312904) | 4 | 0 | 4 | 0 | 2 | 0 | 2 | |||
| ООО "ЭРИС" (RA.RU.310699) | 17 | 1 | 2 | 15 | 0 | 10 | 2 | 8 | ||
| ООО "МЕТРОЛОГИЯ И АВТОМАТИЗАЦИЯ" (01.00315-2011) | 25 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КИП-КОНТРОЛЬ" (RA.RU.311353) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 39 | 0 | 39 | 1 | 38 | 0 | 38 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 16 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (RA.RU.312789) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО"КИНЕФ" (RA.RU.311857) | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |||
| ООО "ПРОГРЕСС АВТОМАТИКА" (RA.RU.312840) | 19 | 0 | 19 | 0 | 19 | 0 | 19 | |||
| ООО "ГАЗПРОМ ВНИИГАЗ" (РОСС RU.0001.310301) | 25 | 0 | 25 | 0 | 25 | 0 | 25 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "УЛЬТРА-СТАНДАРТ" (RA.RU.314531) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "АРКТИК СПГ 2" (RA.RU.314513) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ООО "НОВАТЭК-УСТЬ-ЛУГА" (RA.RU.311758) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Расходомеры-счетчики ультразвуковые (OPTISONIC 7300)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
54100 | 32766 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 32766 |
Программное обеспечение
Внутреннее ПО выполняет функции расчёта объёмного расхода, объёмного расхода, приведённого к нормальным условиям (опционально), объема, массового расхода, молярную массу, скорости потока, направления потока, скорости звука в среде. Измеренные и вычисленные значения могут преобразовываться в выходные сигналы.
Для предотвращения несанкционированного доступа параметры конфигурации защищены паролем.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CG360 |
|
Номер версии (идентификационный номер) ПО |
3.X.X |
|
Цифровой идентификатор ПО |
Не отображается |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню - "средний", в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на информационную табличку преобразователя сигналов расходомера методом аппликации или на титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам ультразвуковым OPTISONIC 7300ГОСТ Р 8.618- 2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ТУ 4213-009-33530463-2015 Расходомеры-счетчики ультразвуковые OPTISONIC 7300. Технические условия
Поверка
Поверкаосуществляется по документу МП 208-015-2017 «ГСИ. Расходомеры-счётчики ультразвуковые OPTISONIC 7300. Методика поверки», утвержденному ФГУП «ВНИИМС » 15.06.2017 г.
Основные средства поверки:
Рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014. Допускаемая относительная
погрешность ± 0,3 . .±0,5 %
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или в свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика»)ИНН 6318107839
Адрес: 443538, Самарская обл., Волжский р-н, массив Жилой массив Стромилово
Тел.: +7 (846) 230 03 70, факс: +7 (846) 230 03 11
Web: http://krohne.ru
E-mail: kar@krohne.su
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип работы расходомеров основан на измерении разности между временем прохождения ультразвукового импульса в измеряемой среде в направлении, совпадающим с направлением потока, и временем прохождения ультразвукового импульса в противоположном направлении. Разность времени пропорциональна скорости потока измеряемой среды, и, следовательно, объемному расходу.
Конструктивно расходомеры состоят из:
-
- первичного преобразователя;
-
- преобразователя сигналов
Расходомеры имеют следующие исполнения:
-
- OPTISONIC 7300С - компактное исполнение (преобразователь сигналов крепится непосредственно на первичном преобразователе расхода);
-
- OPTISONIC 7300F - раздельное исполнение (преобразователь сигналов крепится отдельно и соединен кабелем с первичным преобразователем).
Расходомеры работают как при прямом, так и при обратном (реверсивном) движении потока измеряемой среды в трубопроводе.
Первичный преобразователь состоит из цилиндрического измерительного участка (измерительной трубы), в котором установлены приемо-передающие сенсоры. Сенсоры установлены по диагонали друг другу в одной плоскости и передают акустический сигнал. Геометрические параметры первичного преобразователя вносятся в память преобразователя сигналов на заводе-изготовителя.
Преобразователь сигналов на основе информации, полученной от первичного преобразователя, вычисляет значения скоростей потока. Далее рассчитываются объёмный расход, объёмный расход, приведённый к нормальным условиям (опционально), объем, массовый расход, молярная масса, скорость потока, направление потока, скорость звука в среде. Измеренные и вычисленные значения могут преобразовываться в токовый (4 - 20) мА и частотно-импульсный сигналы, а также передаваться по протоколу Foundation Fieldbus, Modbus, Profibus.
Расходомеры присоединяются к трубопроводу с помощью фланцев, выполненных по стандартам ГОСТ, EN, DIN или ASME (в зависимости от заказа).
а) б)
Рисунок 1 - Внешний вид расходомеров-счетчиков OPTISONIC 7300
а) компактное исполнение OPTISONIC 7300 C;
б) раздельное исполнение OPTISONIC 7300 F.
Опломбирование не предусмотрено.
Таблица 2 - Диаметры номинальные и диапазоны измерений
|
Наименование параметра |
Значение расхода при номинальном диаметре DN | ||||||||||||||
|
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |||||||
|
Наименьший расход, м3/ч |
7 |
12 |
18 |
28 |
44 |
64 |
113 |
177 |
254 | ||||||
|
Наибольший расход, м3/ч |
424 |
716 |
1085 |
1696 |
2649 |
3815 |
6782 |
10598 |
15260 | ||||||
|
Наименование параметра |
Значение расхода при номинальном диаметре DN | ||||||||||||||
|
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 | |||||||
|
Наименьший расход, м3/ч |
346 |
452 |
572 |
707 |
855 |
1017 |
1194 |
1385 |
1590 | ||||||
|
Наибольший расход, м3/ч |
20771 |
27130 |
34336 |
42390 |
50000 |
50000 |
50000 |
50000 |
50000 | ||||||
Пр имечание:
В таблице указан расход при рабочих условиях.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода, объёма при поверке проливным методом в зависимости от номинального диаметра1), %
|
±1,0 ±1,5 |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода, объёма при поверке имитационным методом в зависимости от номинального диаметра1), %
|
±2 ±3 |
|
Выходные сигналы: | |
|
токовый, мА |
от 0/4 до 20 |
|
частотный, Гц |
от 0,01 до 10000,00 |
|
импульсный, имп. |
не ограничено |
|
Пределы допускаемой приведенной погрешности выходного токового сигнала^, % |
±0,15 |
|
Пределы допускаемой приведенной погрешности выходного токового сигнала1^ % |
±0,15 |
|
Примечание: 1) Погрешности выходного токового и частотного сигнала входят в допускаемую относительную погрешность расходомеров | |
Таблица 4 - Технические характеристики расходомеров
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
(от 100 до 230) +11°5°% |
|
- частота переменного тока, Гц |
50/60 |
|
- напряжение постоянного тока, В |
24 +30% 24 - 55% |
|
- напряжение переменного/постоянного тока, В |
24 +10% / +30% 24 -15%/ -25% |
|
Потребляемая мощность, не более: -переменного тока, ВА |
22 |
|
-постоянного, Вт |
12 |
|
Масса1-*, кг, не более |
от 15,2 до 4000 |
|
Габаритные размеры1*, мм, не более: | |
|
- высота |
от 320 до 1120 |
|
- ширина |
от 300 до 1180 |
|
- длина |
от 273 до 914 |
|
Условия эксплуатации: - Максимальное давление измеряемой среды, МПа |
43,3 |
|
- Температура измеряемой среды, °С |
от -40 до +180 |
|
- Температура окружающей среды, °С |
от -60 до +100 |
|
Длина прямого участка не менее, DN - до расходомера |
10 |
|
- после расходомера |
3 |
|
Примечание: 1) В зависимости от типоразмера или исполнения | |
