Сведения о средстве измерений: 73968-19 Контроллеры дозирующие

Номер по Госреестру СИ: 73968-19
73968-19 Контроллеры дозирующие
(Batching Master и Batch Counter)

Назначение средства измерений:
Контроллеры дозирующие Batching Master и Batch Counter (далее контроллеры) предназначены для управления процессами дозирования и наполнения, учета объема и/или массы рабочего продукта (далее продукта), прошедшего через первичные преобразователи расхода.

сертификация программного обеспечения
Внешний вид. Контроллеры дозирующие, http://oei-analitika.ru рисунок № 1
Внешний вид.
Контроллеры дозирующие
Рисунок № 1
Внешний вид. Контроллеры дозирующие, http://oei-analitika.ru рисунок № 2
Внешний вид.
Контроллеры дозирующие
Рисунок № 2
Внешний вид. Контроллеры дозирующие, http://oei-analitika.ru рисунок № 3
Внешний вид.
Контроллеры дозирующие
Рисунок № 3
Внешний вид. Контроллеры дозирующие, http://oei-analitika.ru рисунок № 4
Внешний вид.
Контроллеры дозирующие
Рисунок № 4
Внешний вид. Контроллеры дозирующие, http://oei-analitika.ru рисунок № 5
Внешний вид.
Контроллеры дозирующие
Рисунок № 5
Внешний вид. Контроллеры дозирующие, http://oei-analitika.ru рисунок № 6
Внешний вид.
Контроллеры дозирующие
Рисунок № 6
Внешний вид. Контроллеры дозирующие, http://oei-analitika.ru рисунок № 7
Внешний вид.
Контроллеры дозирующие
Рисунок № 7

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 08.02.2024
Номер записи -
ID в реестре СИ - 537152
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Batching Master 210i, Batching Master 210, Batching Master 110i, Batch Counter BC 20,

Производитель

Изготовитель - ООО "Кроне-Автоматика"
Страна - РОССИЯ
Населенный пункт - Самарская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 16
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 14
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 1095 дн.

Приказы РСТ, где упоминается данный тип СИ

№204 от 2019.02.08 Об утверждении типов средств измерений

№365 от 2020.02.25 Приказ о реорганизации ТК 393

Наличие аналогов СИ: Контроллеры дозирующие (Batching Master и Batch Counter)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
67950-17 Анализаторы молока и сливок (Lactoscan FarmEco, Lactoscan S, Lactoscan SH, Lactoscan MCCW)
Фирма MILKOTRONIC LTD. (БОЛГАРИЯ )
73968-19 Контроллеры дозирующие (Batching Master и Batch Counter)
ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.)
61722-15 Преобразователи измерительные дозирующие (Batching Master серии 110, 110i, 210, 210i)
Фирма "IBS BatchControl GmbH" (ГЕРМАНИЯ )
73968-19 Контроллеры дозирующие (Batching Master и Batch Counter)
ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.)

Все средства измерений ООО "Кроне-Автоматика"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
13897-02
01.11.2007
Расходомеры ультразвуковые, UFM-500
ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.)
3 года
29975-05
01.10.2010
Расходомеры ультразвуковые, UFM 500
ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.)
3 года
29975-09
01.01.2015
Расходомеры ультразвуковые, UFM500
ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.)
ОТ
3 года
31870-06
01.06.2011
Уровнемеры буйковые, BW 25
ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.)
2 года
32562-06
01.10.2011
Расходомеры, UFM 3030
ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.)
3 года
32562-09
01.06.2014
Расходомеры, UFM 3030
ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.)
ОТ
3 года
43710-10

Расходомер, UFM 3030K-2235
ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.)
ОТ
1 год
43814-10

Расходомер, UFM 3030K
ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.)
ОТ
1 год
44750-10
01.08.2015
Расходомеры вихревые, OPTISWIRL 4070
ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.)
ОТ
4 года
48217-11
07.07.2021
Уровнемеры буйковые, BW25
ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.)
ОТ
МП
3 года
48217-11
22.11.2016
Уровнемеры буйковые, BW25
ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.)
ОТ
3 года
49034-12

Расходомер, UFM 3030
ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.)
ОТ
1 год
50352-12

Расходомер, UFM 3030 исп. UFM 3030К-1Ех
ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.)
ОТ
1 год
56453-14
12.02.2019
Мерники металлические эталонные 2-го разряда, Нет данных
ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.)
ОТ
1 год
60663-15
18.05.2020
Расходомеры электромагнитные, OPTIFLUX
ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.)
ОТ
МП
5 лет
61503-15

Расходомер, UFM 3030
ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.)
ОТ
МП
1 год
65381-16
06.10.2026
Уровнемеры радарные, OPTIWAVE
ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.)
ОТ
МП
4 года
67992-17
06.07.2022
Счетчики-расходомеры жидкости ультразвуковые, OPTISONIC 4400
ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.)
ОТ
МП
4 года
67993-17
06.07.2022
Расходомеры-счетчики ультразвуковые, OPTISONIC 7300
ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.)
ОТ
МП
4 года
70495-18
26.02.2023
Расходомеры-счётчики электромагнитные, OPTIFLUX
ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.)
ОТ
МП
5 лет
56453-14
18.01.2024
Мерники металлические эталонные 2-го разряда, Нет данных
ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.)
ОТ
МП
1 год
73968-19
08.02.2024
Контроллеры дозирующие, Batching Master и Batch Counter
ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.)
ОТ
МП
3 года

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Кто поверяет Контроллеры дозирующие (Batching Master и Batch Counter)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "САМАРСКИЙ ЦСМ"
(RA.RU.311429)
РСТ
  • Batch Counter BC 20
  • Batching Master 210
  • Batching Master 210i
  • Batching Master 110i
  • 14 14 0 0 14 14 0
    АО "ТРЕСТ СЗМА"
    (RA.RU.312330)
  • Batching Master 110i
  • 2 0 2 0 2 0 2

    Стоимость поверки Контроллеры дозирующие (Batching Master и Batch Counter)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Batching Master

    Batch Counter

    Номер версии ПО

    Не ниже 3.ХХ

    Не ниже 1.ХХ

    Цифровой идентификатор ПО

    Не отображается

    Доступ к попытке изменения параметров настройки обеспечивается переключателем, находящимся внутри корпуса контроллеров. Нанесение защитных наклеек на переключатель и корпус контроллера защищают от несанкционированного доступа к ПО.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений "средний" по Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на корпус с помощью наклейки или таблички и на титульный лист эксплуатационной документации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к контроллерам дозирующим Batching Master и Batch Counter

    ТУ 26.51.52-026-33530463-2018 Контроллеры дозирующие Batching Master и Batch Counter. Технические условия

    Поверка

    Поверка

    осуществляется по документу МП 208-030-2018 "Контроллеры дозирующие Batching Master и Batch Counter. Методика поверки", утвержденному ФГУП "ВНИИМС"

    10.12.2018 г.

    Основные средства поверки:

    -  генератор импульсов АКИП-3301 (регистрационный № 43317-09);

    -  калибратор универсальный FLUKE 8508A (регистрационный № 25984-14).

    Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на лицевую панель корпуса контроллера или в паспорт.


    Изготовитель


    Общество с ограниченной ответственностью «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика»)
    ИНН 6318107839
    Адрес: 443538, Самарская область, Волжский район, массив Жилой массив Стромилово Почтовый адрес: 443065, г. Самара, Долотный пер., 11, а/я 12799
    Телефон: +7 (846) 230-03-70
    Факс: +7 (846) 230-03-11
    We6-cafrr: www.krohne.ru
    E-mail: kar@krohne.su

    Испытательный центр

    Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")
    Адрес: 119361, г. Москва, ул. Озерная, д.46
    Телефон:+7 (495)437-55-77
    Факс: +7 (495) 437-56-66
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru

    Принцип действия контроллеров основан на преобразовании входных импульсных или токовых сигналов, поступающих от средств измерений расхода, объема и массы жидкостей, температуры, плотности и давления (дополнительно) для управления процессом дозирования или наполнения.

    Контроллеры выпускаются в следующем исполнении:

    • - Batching Master 110 - для монтажа на стену;

    • - Batching Master 110i - для монтажа на стену, взрывозащищённое;

    • - Batching Master 210 - для монтажа в панель управления;

    • - Batching Master 210i - для монтажа в панель управления, взрывозащищённое;

    • - Batch Counter BC 20 - стандартно - для монтажа в панель управления (по запросу могут поставляться в герметичном корпусе для монтажа на стену).

    Контроллеры Batching Master 110/110i состоят из размещенных в едином корпусе электронного блока с панелью управления и индикации и клеммного отсека. Контроллеры Batching Master 210/210i и Batch Counter ВС 20 состоят из электронного блока с панелью управления и индикации, а также размещенных на задней панели клемм для входных и выходных сигналов. Питание контроллеров Batching Master 110i/210i во взрывозащищенном исполнении обеспечивается внешними источниками питания типа PSC 3х0i или IPC 3х0Ё

    Мгновенное значение входного токового сигнала считывается каждые 100 мс и проводится вычисление прошедших за это время объема (массы) продукта. Единичные величины объема (массы) суммируются за все время измерений.

    При использовании импульсных входных сигналов в контроллерах проводится счет количества импульсов, поступающих от средств измерений с импульсным выходом. Объем (масса) вычисляется исходя из заданной цены импульса.

    Вся информация, необходимая для контроля оператором точного дозирования, отображается на встроенном двустрочном ЖК-дисплее.

    В качестве средств измерений объема (массы) служат различные типы преобразователей расхода, имеющие токовый (от 4 до 20 мА), импульсный или сдвоенный импульсный выход.

    Для предотвращения "гидравлического удара" в трубопроводах предусмотрена программируемая (5-ти ступенчатая) функция открытия и закрытия дозирующего клапана.

    Контроллеры применяются в составе систем автоматического и автоматизированного управления процессами дозирования и наполнения в химической, нефтехимической, нефтегазовой промышленности, машиностроении и других производственных отраслях для торговых учетно-расчетных операций.

    Для применения в учетно-расчетных операциях на корпус контроллеров наносится наклейка надзорного органа.

    Общий вид контроллеров приведен на рисунках 1 и 2.

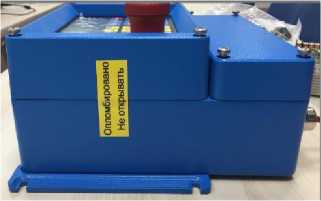

    Место нанесения защитной наклейки, предотвращающей доступ к настройкам ПО после пуска в эксплуатацию, указано на рисунке 3.

    Внешний вид. Контроллеры дозирующие (Batching Master и Batch Counter), http://oei-analitika.ru
    Внешний вид. Контроллеры дозирующие (Batching Master и Batch Counter), http://oei-analitika.ru

    a) Batching Master 110/110i - исполнение для   б) Batching Master 210/210i - исполнение для

    монтажа на стену                           монтажа в панель управления

    Рисунок 1 - Общий вид контроллеров Batching Master

    Внешний вид. Контроллеры дозирующие (Batching Master и Batch Counter), http://oei-analitika.ru
    Внешний вид. Контроллеры дозирующие (Batching Master и Batch Counter), http://oei-analitika.ru

    а) Batch Counter BC 20 - исполнение для   б) Batch Counter BC 20, установленный в

    монтажа в панель управления             герметичный корпус для монтажа на стену

    Рисунок 2 - Общий вид контроллеров Batch Counter BC 20

    Внешний вид. Контроллеры дозирующие (Batching Master и Batch Counter), http://oei-analitika.ru

    а) Batching Master 110/110i

    Внешний вид. Контроллеры дозирующие (Batching Master и Batch Counter), http://oei-analitika.ru

    б) Batching Master 210/210i

    Рисунок 3 - Место нанесения защитной наклейки

    Внешний вид. Контроллеры дозирующие (Batching Master и Batch Counter), http://oei-analitika.ru

    в) Batch Counter BC 20

    Контроллеры имеют функции пересчета количества между массой, объемом и стандартным объемом. Сигнал расхода может соответствовать массе или объему. Пересчет может выполняться с учетом текущих значений температуры, давления и плотности.

    Формулы пересчета:

    • - API 2540/2004 для сырой нефти, минеральных масел и специальных продуктов в метрической системе (способ PTB 2);

    • - линейный пересчет (способ PTB 1). Можно задать плотность при базовой температуре или рассчитать ее по текущей плотности.

    Все текущие физические величины и данные дозирования можно просматривать на дисплее на панели управления и использовать для передачи по интерфейсу.


    Комплектность средств измерений приведена в таблицах 4 и 5

    Таблица 4

    Наименование

    Обозначение

    Количество

    Контроллер дозирующий

    Batching Master

    1 шт.

    Паспорт

    R7.2610000.10

    1 экз.

    Руководство по монтажу и эксплуатации

    R7.2620000.10

    1 экз.

    Копия методики поверки

    МП 208-030-2018

    1 экз.

    Таблица 5

    Контроллер дозирующий

    Batch Counter

    1 шт.

    Паспорт

    R7.2610000.20

    1 экз.

    Руководство по монтажу и эксплуатации

    R7.2620000.20

    1 экз.

    Копия методики поверки

    МП 208-030-2018

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Batching Master

    Batch Counter

    Количество дискретных входов

    5

    3

    Количество аналоговых входов

    3

    Количество импульсных входов

    2

    1

    Количество дискретных выходов

    5

    4

    Количество аналоговых выходов

    1

    Количество интерфейсных входов/выходов

    2

    Интерфейс TTY(для Ех исполнения) или RS485 по протоколам Modbus RTU или Modbus ASCII

    1 RS485 по протоколу Modbus

    Количество входов для подключения внешних источников электропитания

    от 1 до 2

    1

    Количество входов для внешнего аварийного останова процесса дозирования

    1

    -

    Максимальный порядок величины задания объема (массы)

    7 знаков

    Единицы измерений, отображаемые на дисплее контроллера:

    • - объем

    • - масса

    3 мл; л; м

    мг; г; кг; т

    Диапазон задания дозы продукта

    от 0,001 до 9999999

    Диапазон измерений дозы продукта

    от 1 до 9999999

    Диапазон задания цены импульса

    от 1 до 10000

    Наименование характеристики

    Значение

    Batching Master

    Batch Counter

    Пределы допускаемой основной приведенной* погрешности преобразования входных токовых сигналов от преобразователей расхода, %

    ±0,03

    ±0,05

    Пределы допускаемой основной приведенной* погрешности выходных токовых сигналов, %

    ±0,05

    Пределы допускаемой дополнительной приведенной* погрешности токовых входных и выходных сигналов контроллера, вызванной изменением температуры от плюс 20 °С на каждые 5 °С, %

    ±0,03

    Диапазон изменения частоты импульсов, Гц

    от 0 до 10000

    Пределы допускаемой абсолютной погрешности счёта импульсов

    ±1 импульс

    ^Нормирующее значение - диапазон измерений

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Напряжение питания постоянного тока, В - Batching Master 110/210

    от 18 до 30

    - Batching Master 110i/210i, не более

    28,5

    - Batch Counter ВС 20

    от 18 до 28,8

    Потребляемая мощность, Вт, не более - Batching Master 110/210

    5,2

    - Batching Master 110i/210i

    1,4/1,2

    - Batch Counter ВС 20

    6

    Габаритные размеры, мм, не более - Batching Master 110 (110i)

    240x240x150

    - Batching Master 210 (210i)

    144x144x132

    - Batch Counter

    96 x 96 x 120

    Масса, кг, не более

    - Batching Master 110 (110i) полевого исполнения

    4,3

    - Batching Master 210 (210i) щитового исполнения

    1,3

    - Batch Counter ВС 20 щитового исполнения

    0,75

    - Batch Counter ВС 20 полевого исполнения

    2,9

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -20 до +60

    - относительная влажность, %

    до 95

    - атмосферное давление, кПа

    от 84 до 106,7

    Степень защиты от внешнего воздействия

    - Batching Master 110/110i - исполнение для монтажа

    IP65

    на стену

    - Batching Master 210/210i - исполнение для монтажа

    IP20 (передняя панель IP65)

    в панель управления

    - Batch Counter ВС 20 - исполнение для монтажа в

    IP20 (передняя панель IP65)

    панель управления

    - Batch Counter ВС 20 - в корпусе для монтажа на стену

    IP65

    Средний срок службы, лет, не менее

    12


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
