Номер по Госреестру СИ: 68310-17
68310-17 GNSS-приемники спутниковые геодезические многочастотные
(South Galaxy G1)
Назначение средства измерений:
GNSS-приемники спутниковые геодезические многочастотные South Galaxy G1 (далее -приемники) предназначены для определения приращений координат и измерений длин базисных линий.
Внешний вид.
GNSS-приемники спутниковые геодезические многочастотные
Рисунок № 1
Внешний вид.
GNSS-приемники спутниковые геодезические многочастотные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 10.08.2022
Номер записи - 159958
ID в реестре СИ - 382358
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
GNSS-приемники спутниковые геодезические многочаст, GNSS-приемник спутниковый геодезический многочастотный South Galaxy G1 Plus, GNSS-приемник спутниковый геодезический многочастотный South Galaxy G1, GNSS-приемник спутниковый геодезический многочастотный, GNSS-приемник спутниковый геодезический многочастотные South Galaxy G1, GNSS-приемник спутниковый геодезический многочастотны South Galaxy G1, GNSS-приемник спутниковый геодезический многочасто, GNSS-приемник спутниковый геодезический многочаст, GNSS-приемник спутниковый геодезический многочаст, GNSS приемник SOUTH Galaxy G1 Plus, GNSS Приемник South Galaxy G1, GALAXY G1 Plus, GALAXY G1 GNSS, Galaxy G1, G1 GNSS, G1, CONDTROL 32X, ---, -,
Производитель
Изготовитель - Фирма "South Surveying & Mapping Instrument Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет «MV_16. Поверки с применением СИ (Средства измерений, применяемые при поверке)» предназначен для вывода информации о поверках, выполненных с использованием конкретных средств измерений.
Особенности отчета:
-
Начальный этап работы:
Пользователю предоставляется возможность выбрать один из следующих вариантов:
- Ввести регистрационный номер СИ в реестре;
- Указать наименование СИ, применяемого при поверке (достаточно ввести не менее 5 символов).
Для удобства можно также задать временной диапазон поверок, указав год начала и окончания.
-
Условия отображения данных:
Отчет позволяет сформировать и отобразить данные о поверках только в случае, если их количество не превышает 40 000 записей. При превышении этого лимита результат не отображается, и пользователю предлагается уточнить параметры поиска.
-
Информация в таблице:
Таблица содержит ключевую информацию о поверках, такие как:
- Регистрационный номер типа СИ;
- Наименование типа СИ;
- Заводской номер;
- Организация, выполнившая поверку;
- Дата проведения поверки;
- Срок действия поверки;
- Номер свидетельства о поверке;
- Владелец СИ;
- Дополнительные сведения.
-
Детализация данных:
Данные можно детализировать, переходя по ссылкам на документы поверок. Это позволяет получить доступ к полным результатам поверок и соответствующим документам.
-
Удобство анализа:
Отчет предоставляет структурированный и удобный доступ к данным о поверках с применением средств измерений, обеспечивая инструмент для анализа и контроля метрологической деятельности.
Бесплатный
Статистика
Кол-во поверок - 5777
Выдано извещений - 0
Кол-во периодических поверок - 3687
Кол-во средств измерений - 1075
Кол-во владельцев - 737
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2508 от 2019.10.22 О внесении изменений в описания типов стандартных образцов и продлении срока действия свидетельств об утверждении типов стандартных образцов
№2235 от 2023.10.23 ПРИКАЗ_Об утверждении типов стандартных образцов (36)
№2752 от 2019.11.19 о внесении изменений в описания типа стандартных образцов
№310 от 2023.02.13 ПРИКАЗ_Об утверждении типов стандартных образцов (13)
№2091 от 2023.10.06 ПРИКАЗ_Об утверждении типов стандартных образцов (10)
№443 от 2016.04.15 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1714 от 2017.08.10 Об утверждении типов средств измерений
Наличие аналогов СИ: GNSS-приемники спутниковые геодезические многочастотные (South Galaxy G1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "South Surveying & Mapping Instrument Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
44038-10 01.04.2015 |
Тахеометры электронные, NTS-362R, NTS-365R Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
49405-12 26.03.2017 |
Тахеометры электронные, NTS-372Rс, NTS-375Rс, NTS-962R, NTS-965R Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
49642-12 20.04.2017 |
Аппаратура геодезическая спутниковая, H66, H68, S82-T, S82-V, S86-T, S86-S Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
57134-14 16.04.2019 |
Аппаратура геодезическая спутниковая, NET S8+ GNSS Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
63848-16 29.04.2026 |
Тахеометры электронные, NTS-330RТ, NTS-362R6, NTS-362R6L, NTS-365R6, NTS-372R10, NTS-375R10, NTS-382R10 Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
64206-16 16.06.2021 |
Аппаратура геодезическая спутниковая, S660 Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
64207-16 16.06.2021 |
Аппаратура геодезическая спутниковая, ЮГ С-82 Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
67546-17 17.05.2022 |
GNSS-приемники спутниковые геодезические многочастотные, South S680 Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
68310-17 10.08.2022 |
GNSS-приемники спутниковые геодезические многочастотные, South Galaxy G1 Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
68311-17 10.08.2022 |
GNSS-приемники спутниковые геодезические многочастотные, South Galaxy G6 Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
74464-19 25.03.2024 |
Аппаратура геодезическая спутниковая, GALAXY G1 Plus Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
32306-06 01.09.2011 |
Нивелиры с компенсатором, NL 20, NL 24, NL 28, NL 32 Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
32305-06 01.09.2011 |
Тахеометры электронные, NTS-325, NTS-355 Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
32304-06 01.09.2011 |
Теодолиты электронные, ЕТ-02, ЕТ-05 Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет GNSS-приемники спутниковые геодезические многочастотные (South Galaxy G1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 697 | 132 | 35 | 639 | 0 | 528 | 24 | 504 | ||
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 259 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГЕОСТРОЙИЗЫСКАНИЯ" (RA.RU.312430) | 8 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "РУСГЕОКОМ" (RA.RU.314065) | 25 | 10 | 1 | 24 | 0 | 23 | 1 | 22 | ||
| АО "СЕВ.-КАВ.АГП" (RA.RU.310625) | 23 | 0 | 20 | 0 | 15 | 0 | 15 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 78 | 3 | 0 | 48 | 0 | 41 | 0 | 40 | ||
| ООО "КВАЛИТЕСТ" (RA.RU.312469) | 27 | 3 | 21 | 0 | 22 | 2 | 20 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 8 | 1 | 0 | 8 | 0 | 7 | 0 | 7 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 1 | 1 | 1 | 0 | 2 | 1 | 1 | |
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 116 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 13 | 2 | 0 | 13 | 0 | 11 | 0 | 11 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 841 | 115 | 530 | 0 | 240 | 52 | 166 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 2490 | 243 | 230 | 2105 | 0 | 1596 | 171 | 1425 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 5 | 1 | 0 | 4 | 0 | 5 | 0 | 4 | |
| ООО "Центр испытаний и поверки средств измерений НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 875 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 26 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО «ГСИ-СЕРВИС» (RA.RU.313415) | 52 | 11 | 0 | 52 | 0 | 8 | 0 | 8 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 16 | 0 | 16 | 0 | 12 | 0 | 12 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| филиал «СевКавАГП» АО «Роскартография» (0234) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| ФИЛИАЛ "БАЛТИЙСКОЕ АЭРОГЕОДЕЗИЧЕСКОЕ ПРЕДПРИЯТИЕ" АКЦИОНЕРНОГО ОБЩЕСТВА "РОСКАРТОГРАФИЯ"(ФИЛИАЛ "БАЛТ АГП" АО "РОСКАРТОГРАФИЯ") | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 7 | 2 | 5 | 0 | 5 | 2 | 3 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 139 | 45 | 4 | 135 | 0 | 89 | 2 | 87 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФИЛИАЛ ППК "РОСКАДАСТР" "СЕВЕРО-КАВКАЗСКОЕ АГП" (0234) | 11 | 7 | 0 | 11 | 0 | 6 | 0 | 6 |
Стоимость поверки GNSS-приемники спутниковые геодезические многочастотные (South Galaxy G1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
16726 | 13314 |
|
ФБУ УРАЛТЕСТ Свердловская область |
9901 | 13314 |
Программное обеспечение
Приемники поставляются со встроенным программным обеспечением (далее - ПО) «BD970 firmware». Данное ПО позволяет осуществлять измерительный процесс в полевых условиях. Для управления процессом измерения используется программа: «WebUI (встроенный Web-интерфейс). В комплекте с приемниками (по заказу) поставляется также одна из программ постобработки: «South Total Control» или «South GPS Processor». Эти программы предназначены для высокоточной обработки геодезических измерений, выполненных в режимах относительных и дифференциальных измерений. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
BD970_V493.tim g |
1.06.161019.RG 60GL.img |
STC.exe |
GPSadj.exe |
|
Номер версии (идентификационный номер) ПО |
4.93 и выше |
1.06 и выше |
1.3 |
4.5 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
EBC1EE00B B02500CD86 60C3FE664E 9D1 |
2C81207D8F7 832E4CA8F8 D0DFF2CD14 4 |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
- |
md5 |
md5 |
Метрологически значимая часть ПО аппаратуры и измеренные данные защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014
Знак утверждения типа
Знак утверждения типананосится в виде наклейки непосредственно на корпус аппаратуры и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к GNSS-приемникам спутниковым геодезическим многочастотным South Galaxy G1ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений»
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу ГОСТ Р 8.793-2012 «Государственная система обеспечения единства измерений. Аппаратура спутниковая геодезическая. Методика поверки».
Основные средства поверки:
- эталонный пространственный полигон 2- го разряда по МИ 2292-94, абсолютная погрешность полигона (при доверительной вероятности 0,95) при измерении приращений координат в плане ±30 мм; регистрационный номер 42014-09 в Федеральном информационном фонде;
- линейные базисы по ГОСТ Р 8.750-11, пределы допускаемой абсолютной погрешности длин линий базиса между геодезическими пунктами ±(1-10’6-D) мм, где D - длина базиса в миллиметрах;
-
- линейка измерительная металлическая 300 мм по ГОСТ 427-75, регистрационный номер 40865-09 в Федеральном информационном фонде;
-
- рулетка измерительная металлическая 2 м по ГОСТ 7502-98, регистрационный номер 55464-13 в Федеральном информационном фонде;
-
- термогигрометры «ИВА-6Н-КП-Д», регистрационный номер 46434-11 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приемников с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма «SOUTH SURVEYING & MAPPING INSTRUMENT CO., LTD.», Китай3/F, Surveying Building (He Tian Building), NO.24-26, Ke Yun Road, Guangzhou 510665, China
Тел.: + 86-20-23380891
Факс: + 86-20-85524889
Заявитель
Общество с ограниченной ответственностью «Геодетика» (ООО «Геодетика»)
Почтовый/ Юридический адрес: 127411, г. Москва, Дмитровское Шоссе, д. 157, стр. 12 ИНН 7713747398
Тел./факс: 8 (495) 979-03-17, 8 (495) 798-73-99
Web-сайт: www.geodetika.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево Телефон/факс: (495) 526-63-00
E-mail: office@vniiftri.ru
Принцип действия приемников основан на получении данных от спутников глобальных навигационных систем и их последующей обработке.
Конструктивно приемники выполнены в моноблочном корпусе из алюминиево-магниевого сплава со встроенной ГНСС-антенной. Также в корпусе расположены модули беспроводных технологий Bluetooth® и Wi-Fi. Принимаемая со спутников информация записывается во внутреннюю память.
На передней панели приемников расположена кнопка питания, а также четыре светодиодных индикатора, которые отображают статус включения приемников, статус отслеживания спутников, статус приема, передачи и записи данных, статус установки беспроводного соединения по Bluetooth.
На задней панели приемников расположена крышка аккумуляторного отсека, оснащенная замком для открывания крышки.
Нижняя панель приемников оснащена следующими портами:
-
- порт питания - пятиштырьковый порт для подключения кабеля питания и передачи данных;
-
- последовательный порт - семиштырьковый порт для связи приемника с внешним устройством и высокоскоростного обмена данными по USB или Enternet;
-
- антенный разъем - для подключения GSM или радиоантенны.
Приемники позволяет одновременно использовать спутники навигационных систем ГЛОНАСС, GPS, Galileo, Beidou, QZSS и SBAS.
Общий вид приемников приведен на рисунке 1. Внешний вид приемников со стороны нижней панели с указанием места нанесения знака утверждения типа приведен на рисунке 2.

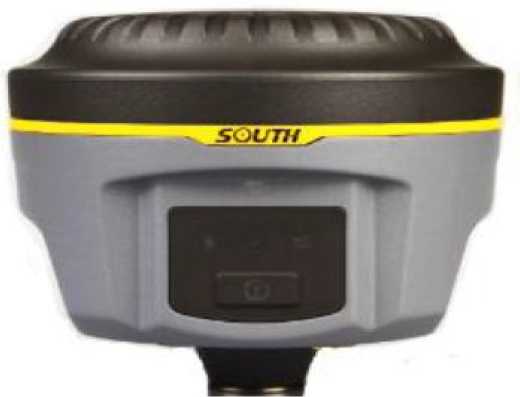

Рисунок 1 - Общий вид приемников

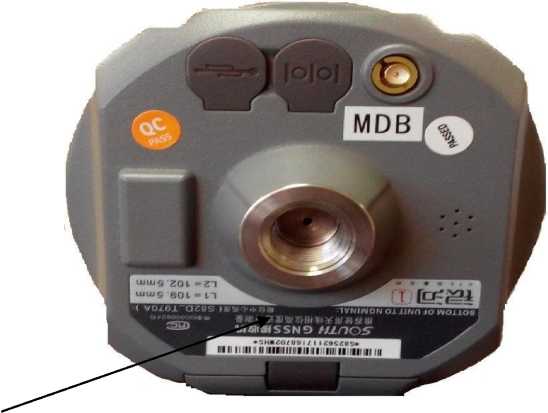

а - место нанесения наклейки со знаком утверждения типа Рисунок 2 - Внешний вид приемников со стороны нижней панели
Пломбирование приемников от несанкционированного доступа не предусмотрено.
Комплект поставки приведен в таблице 4.
Таблица 4 - Комплект поставки
|
Наименование |
Количество, шт. |
|
1 GNSS-приемник спутниковый геодезический многочастотный South Galaxy G1 |
1 шт. |
|
2 Съемный аккумулятор |
2 шт. |
|
3 Y-образный кабель передачи данных |
1 шт. |
|
4 Зарядное устройство для двух АКБ |
1 шт. |
|
5 Сетевой адаптер для зарядного устройства |
1 шт. |
|
6 GSM антенна |
1 шт. |
|
7 Радиоантенна |
1 шт. |
|
8 Программное обеспечение «South Total Control» |
1 шт. (по заказу) |
|
9 Программное обеспечение «South GPS Processor» |
1 шт. (по заказу) |
|
10 GNSS-приемники спутниковые геодезические многочастотные South Galaxy G1. Руководство по эксплуатации |
1 шт. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Количество каналов |
220 |
|
Тип приемника |
Многочастотный, многосистемный |
|
Принимаемые сигналы |
GPS: L1 C/A, L2C, L2P, L5 ГЛОНАСС: L1 C/A, L1 P, L2 C/A (GLONASS M Only), L2P, L3 Galileo: E1, E5A, E5B, E5AltBOC BeiDou: B1, B2 QZSS: L1 C/A, L1 SAIF, L2C, L5 SBAS (WAAS, MSAS, EGNOS, GA- GAN): L1 C/A, L5 |
|
Режимы «Статика» и «Быстрая статика» Доверительные границы абсолютной погрешности измерений длины базиса при доверительной вероятности 0,997*, мм:
(диапазон длин базисов от 0,07 до 30 км) |
±3<2,5+0,540-6<D), ±3<5,0+0,540-6<d), где здесь и далее D - измеренная длина базиса в миллиметрах |
|
Режимы «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» Доверительные границы абсолютной погрешности измерений длины базиса при доверительной вероятности 0,997*, мм:
(диапазон длин базисов от 0,07 до 30 км) |
±3-(8+1-10aD), ±3-(15+1-10-6-D) |
|
Режим «Автономный» Доверительные границы абсолютной погрешности определения координат при доверительной вероятности 0,997*, мм
|
±3600 ±4500 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Напряжение питания от источника постоянного тока, В: | |
|
- внешний источник питания |
12±0,5 |
|
-аккумуляторная батарея |
7,4±0,5 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
129x129x112 |
|
Диапазон рабочих температур, °С |
От -45 до +65 |
|
Масса, кг, не более |
0,970 |
