Номер по Госреестру СИ: 74464-19
74464-19 Аппаратура геодезическая спутниковая
(GALAXY G1 Plus)
Назначение средства измерений:
Аппаратура геодезическая спутниковая GALAXY G1 Plus (далее - аппаратура) предназначена для измерений длины базиса между точками земной поверхности и инженерных сооружений при выполнении кадастровых и землеустроительных работ, инженерногеодезических изысканиях и в системах геодезического мониторинга.
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 25.03.2024
Номер записи -
ID в реестре СИ - 547933
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Аппаратура спутниковая геодезическая GALAXY G1 Plus, Аппаратура геодезическая спутниковая GALAXY G1 Plus, South Galaxy G1Plus, South Galaxy G1 plus, South Galaxy G1, South G1plus, South G1 Plus, RGK C-20, NA728, Leica GMX902 GG, GPS приемник Galaxy G1 plus, GPS приемник Galaxy G1, GALAXY G1 Plus, Galaxy G1Plus, GALAXY G1 Plus, Galaxy G1, G1 Plus, CONDTROL 32X, -,
Производитель
Изготовитель - Фирма "South Surveying & Mapping Instrument Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Статистика
Кол-во поверок - 4492
Выдано извещений - 0
Кол-во периодических поверок - 3005
Кол-во средств измерений - 990
Кол-во владельцев - 560
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№624 от 2019.03.25 Об утверждении типов средств измерений
№2948 от 2021.12.20 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Аппаратура геодезическая спутниковая (GALAXY G1 Plus)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "South Surveying & Mapping Instrument Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
44038-10 01.04.2015 |
Тахеометры электронные, NTS-362R, NTS-365R Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
49405-12 26.03.2017 |
Тахеометры электронные, NTS-372Rс, NTS-375Rс, NTS-962R, NTS-965R Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
49642-12 20.04.2017 |
Аппаратура геодезическая спутниковая, H66, H68, S82-T, S82-V, S86-T, S86-S Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
57134-14 16.04.2019 |
Аппаратура геодезическая спутниковая, NET S8+ GNSS Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
63848-16 29.04.2026 |
Тахеометры электронные, NTS-330RТ, NTS-362R6, NTS-362R6L, NTS-365R6, NTS-372R10, NTS-375R10, NTS-382R10 Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
64206-16 16.06.2021 |
Аппаратура геодезическая спутниковая, S660 Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
64207-16 16.06.2021 |
Аппаратура геодезическая спутниковая, ЮГ С-82 Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
67546-17 17.05.2022 |
GNSS-приемники спутниковые геодезические многочастотные, South S680 Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
68310-17 10.08.2022 |
GNSS-приемники спутниковые геодезические многочастотные, South Galaxy G1 Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
68311-17 10.08.2022 |
GNSS-приемники спутниковые геодезические многочастотные, South Galaxy G6 Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
74464-19 25.03.2024 |
Аппаратура геодезическая спутниковая, GALAXY G1 Plus Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
32306-06 01.09.2011 |
Нивелиры с компенсатором, NL 20, NL 24, NL 28, NL 32 Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
32305-06 01.09.2011 |
Тахеометры электронные, NTS-325, NTS-355 Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
32304-06 01.09.2011 |
Теодолиты электронные, ЕТ-02, ЕТ-05 Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Кто поверяет Аппаратура геодезическая спутниковая (GALAXY G1 Plus)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 641 | 142 | 126 | 510 | 0 | 525 | 103 | 422 | ||
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 56 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГЕОСТРОЙИЗЫСКАНИЯ" (RA.RU.312430) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "РУСГЕОКОМ" (RA.RU.314065) | 41 | 2 | 13 | 28 | 0 | 37 | 13 | 24 | ||
| АО "СЕВ.-КАВ.АГП" (RA.RU.310625) | 7 | 0 | 7 | 0 | 1 | 0 | 1 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 58 | 21 | 17 | 0 | 23 | 9 | 14 | |||
| ООО "КВАЛИТЕСТ" (RA.RU.312469) | 2 | 1 | 1 | 0 | 2 | 1 | 1 | |||
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 15 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 6 | 2 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 642 | 234 | 284 | 0 | 204 | 104 | 80 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 2 | 1 | 0 | 3 | 2 | 1 | |||
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 2553 | 343 | 608 | 1877 | 0 | 1856 | 488 | 1368 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 5 | 1 | 1 | 4 | 0 | 5 | 1 | 4 | |
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 171 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГЕОСТРОЙИЗЫСКАНИЯ" (RA.RU.312430) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «ГСИ-СЕРВИС» (RA.RU.313415) | 67 | 17 | 0 | 67 | 0 | 8 | 0 | 8 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 20 | 14 | 0 | 20 | 0 | 16 | 0 | 16 | |
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| филиал «СевКавАГП» АО «Роскартография» (0234) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 8 | 4 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 30 | 2 | 5 | 25 | 0 | 30 | 5 | 25 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 134 | 37 | 13 | 121 | 0 | 83 | 7 | 76 | ||
| ФИЛИАЛ ППК "РОСКАДАСТР" "СЕВЕРО-КАВКАЗСКОЕ АГП" (0234) | 14 | 5 | 0 | 14 | 0 | 10 | 0 | 10 |
Стоимость поверки Аппаратура геодезическая спутниковая (GALAXY G1 Plus)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
9000 | 11534 |
|
ФБУ НИЦ ПМ-Ростест Москва |
15700 | 11534 |
|
ФБУ УРАЛТЕСТ Свердловская область |
9901 | 11534 |
Программное обеспечение
Аппаратура поставляется с устанавливаемым на персональный компьютер программным обеспечением (ПО) South Geomatics Office и по заказу со встроенным ПО South EGstar, South SurvX, Carlson SurvCE, MicroSurvey FieldGenius с полевым контроллером. ПО South Geomatics Office функционирует на персональных компьютерах под управлением операционных систем WINDOWS XP/7/8/10.
ПО аппаратуры разработано с учетом требований безопасности и исключения несанкционированного, как случайного или непреднамеренного доступа, так и от преднамеренных изменений. С этой целью предусмотрено специальное средство аппаратной защиты, что обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации. Таким образом исключается возможность несанкционированного влияния на ПО и измерительную информацию. Защита ПО от непреднамеренных и преднамеренных изменений соответствует «среднему» уровню по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационное наименование ПО |
South EGstar |
South SurvX |
Carlson SurvCE |
MicroSurvey FieldGenius |
South Geomat ics Office |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.02.180725 |
4.0.201 80930 |
5.06 |
9.2.22.2 |
1.01.18 0907 |
|
Цифровой идентификатор ПО |
AB753DFE |
8325B8 57 |
EBC54 7E8 |
3EE3E85B |
175E97 DB |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 | ||||
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации и наклейкой на нижнею панель корпуса аппаратуры.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой GALAXY G1 PlusГОСТ Р 8.750-2011 ГСИ. Государственная поверочная схема для координатновременных средств измерений
Техническая документация «South Surveying & Mapping Instrument CO., LTD.», КНР
Поверка
Поверкаосуществляется по документу МП АПМ 82-18 «Аппаратура геодезическая спутниковая GALAXY G1 Plus. Методика поверки», утвержденному ООО «Автопрогресс-М» «15» ноября 2018 г.
Основные средства поверки:
-
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011;
-
- линейные базисы по ГОСТ Р 8.750-2011;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«South Surveying & Mapping Instrument CO., LTD.», КНР Адрес: Surveying Building (He Tian Building), NO.26, Ke Yun Road, Guangzhou 510665, ChinaТелефон: +86-20-23380891
Факс: +86-20-85524889
E-mail: southruoffice@gmail.com
Заявитель
Общество с ограниченной ответственностью «Геодетика» (ООО «Геодетика»)ИНН 7713747398
Адрес: 127411, г. Москва, Дмитровское шоссе, дом 157, строение 7, помещение 7258 Телефон: +7 (495) 979-03-17
Факс: +7 (495) 798-73-99
E-mail: info@geodetika.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 123308, г. Москва, ул. Викторенко, 16, стр. 1 Телефон: +7 (495) 120-03-50, факс: +7 (499) 120-03-50 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия аппаратуры реализует методы измерений расстояний, основанные на измерении времени распространения радиосигналов от орбитальных спутников глобальных навигационных систем.
Конструктивно аппаратура представляет собой моноблочный корпус, вмещающий многочастотный приемник радиосигналов со встроенной ГНСС-антенной, управляющий микроконтроллер, GSM-модуль, слот для SIM-карты, радио УКВ-модем, устройство связи Bluetooth/Wi-Fi, запоминающее устройство с энергонезависимой памятью и отсеки для двух съемных аккумуляторных батарей.
Аппаратура принимает измерительную информацию (радиосигналы) от глобальных спутников навигационных систем ГЛОНАСС, GPS, GALILEO, BeiDou и дифференциальные поправки SBAS.
Полученная измерительная информация, для дальнейшей обработки, передается на персональный компьютер с установленным программным обеспечением (ПО) South Geomatics Office, которое входит в комплект поставки аппаратуры.
Аппаратура поддерживает следующие режимы измерений: «Статика», «Быстрая статика», «Кинематика в реальном времени (RTK)», «Дифференциальный кодовый (DGPS)».
Управление аппаратурой осуществляется с помощью панели управления или контроллера с установленным ПО, входящего в комплект поставки по заказу.
На панели управления находятся две кнопки включения, настройки и пять светодиодных индикатора, которые отображают текущее состояние аппаратуры (включение питания, прием информации со спутников, Bluetooth соединение, активность Wi-Fi и передачи данных).
Электропитание аппаратуры осуществляется от аккумуляторных батарей или от внешнего источника для работы в непрерывном режиме.
На нижней части корпуса аппаратуры расположены три разъема для подключения кабеля передачи данных и внешнего электропитания, УКВ-антенны или GSM-антенны, кабеля высокоскоростной передачи данных по USB и Ethernet.
В процессе эксплуатации, аппаратура не предусматривает механических и электронных регулировок.
Ограничение доступа к внутренним узлам обеспечивается технологией производства. Корпус аппаратуры не пломбируется, так как является неразборным для потребителей. В сервисных центрах обслуживание аппаратуры выполняется с помощь специальной сервисной оснастки.
Внешний вид аппаратуры геодезической спутниковой GALAXY G1 Plus и место нанесения знака утверждения типа представлены на рисунках 1 и 2.

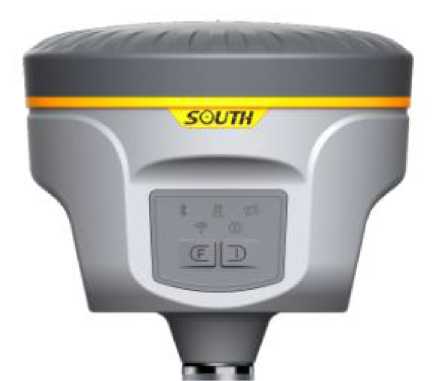

Рисунок 1 - Внешний вид аппаратуры геодезической спутниковой GALAXY G1 Plus со стороны панели управления

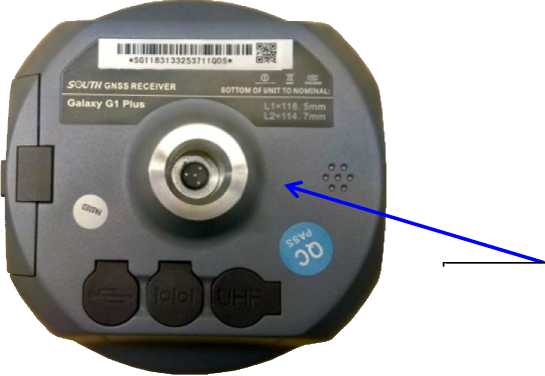

Место нанесения знака утверждения типа
Рисунок 2 - Внешний вид аппаратуры геодезической спутниковой GALAXY G1 Plus со стороны нижней панели
Таблица 4 - Комплектность аппаратуры геодезической спутниковой GALAXY G1 Plus
|
Наименование |
Обозначение |
Количество |
|
Аппаратура GALAXY G1 Plus |
1 шт. | |
|
Полевой контроллер |
по заказу | |
|
Аккумуляторная батарея (АКБ) |
2 шт. | |
|
Зарядное устройство для четырех АКБ |
1 шт. | |
|
Сетевой адаптер для зарядного устройства |
1 шт. | |
|
Кабель для передачи данных lemo 7 |
1 шт. | |
|
Кабель для передачи данных lemo 5 |
1 шт. | |
|
УКВ-антенна |
1 шт. | |
|
Транспортировочный кейс |
1 шт. | |
|
Металлическая пластина для измерения высоты |
1 шт. | |
|
Рулетка измерительная (3 м) |
1 шт. | |
|
Переходник 5/8 |
1 шт. | |
|
Мини-веха металлическая (30 см) |
1 шт. | |
|
Комплект программного обеспечения |
1 шт. | |
|
Методика поверки |
МП АПМ 82-18 |
1 шт. |
|
Руководство по эксплуатации (на русском языке) |
- |
1 шт. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Границы допускаемой абсолютной погрешности измерений длины базиса в диапазоне от 0 до 30 км (при доверительной вероятности 0,95) в режиме «Статика», «Быстрая статика», мм:
|
±2<2,5+0,540-6<D) ±2<5,0+0,540-6<d) где D - измеряемое расстояние, мм |
|
Границы допускаемой абсолютной погрешности измерений длины базиса в диапазоне от 0 до 30 км (при доверительной вероятности 0,95) в режиме «Кинематика в реальном времени» (RTK), мм:
|
±2-(8+1-10-6-D) ±2<15+1^10-6 D) где D - измеряемое расстояние, мм |
|
Границы допускаемой абсолютной погрешности измерений длины базиса в диапазоне от 0 до 30 км (при доверительной вероятности 0,95)в режиме «Дифференциальный кодовый» (DGPS), м:
|
±2<250+140-6<D) ±2<500+140-6<d) где D - измеряемое расстояние, мм |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Тип приемника |
Многочастотный |
|
Количество каналов (опция) |
220/336/555* |
|
Диапазон рабочих температур, °С |
от -45 до +65 |
|
Напряжение источника питания постоянного тока, В:
|
от 9 до 15 7,4 |
|
Габаритные размеры (Диаметр Высота), мм, не более |
135x125 |
|
Масса, кг, не более |
1,39 |
|
- по заказу потребителя | |
