Номер по Госреестру СИ: 68666-17
68666-17 Антенны штыревые активные
(R&S HЕ010Е)
Назначение средства измерений:
Антенны штыревые активные R&S НЕ010Е (далее - антенны) предназначены (совместно с измерительными приборами (анализаторами спектра, вольтметрами селективными)) для измерений напряженности электромагнитного поля.
Аналитический паспорт типа средства измерений
68666-17 — Антенны штыревые активные
R&S HЕ010Е
Фирма "Rohde&Schwarz GmbH & Co. KG"
ГЕРМАНИЯ
МПИ: 2 года
Действует
2
организаций5
владельцев2
версий8
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
2
Организаций-поверителей
эффективное число: 1.6
5
Владельцев СИ
эффективное число: 4.5
6
Экземпляров СИ
по агрегатам владельцев / организаций
75%
Периодические поверки
первичные: 25%
0%
Непригодность
0 извещений
87.5%
Поверки юрлиц
доля в общем объёме
11 500 ₽
Средневзвешенная цена
медиана: 11 500 ₽
100%
Покрытие ценами
расчётный известный объём: 23 000 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
729 дн.
Наблюдаемый МПИ
по фактическим интервалам
6 250
Концентрация поверителей
HHI; доля топ-5: 100%
2 222
Концентрация владельцев
HHI; доля топ-5: 100%
4
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
2
Типов у производителя
портфель изготовителя в реестре
нет
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 8 поверок; пик пришёлся на 2021 год (3).
- Последний завершённый год показал рост на 0% (2025 к 2023).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет -9.6%.
- Рынок представлен 2 организациями; концентрация высокая (HHI 6250), доля топ-5 — 100%.
- В базе найдено 5 владельцев и 6 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Средневзвешенная цена поверки — 11 500 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 23 000 руб.
- Наблюдаемый средний интервал между поверками — около 729 дней; средний возраст парка по агрегатам организаций — 0,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2021 — 3
Долгосрочный CAGR: -9.6%
Активных версий: 1
Ценовой диапазон: 11 500–11 500 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 2 | 2 | 1,00 |
| АО "ЦЭНКИ" | Юридические лица | 1 | 2 | 2,00 |
| Филиал АО "ЦЭНКИ"-КЦ "Восточный" (89003+85931) | Юридические лица | 1 | 1 | 1,00 |
| АО НВП "ПРОТЕК" | Юридические лица | 1 | 1 | 1,00 |
| ФГБУ НИИР | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| e090ce0f-d828-41a4-1475-70f0e2854362 | 68666-17 | 2022-07-22 | — | актуальная |
| 3a7e25da-a083-f41d-f72b-9577e64bb444 | 68666-17 | 2020-05-07 | 2022-07-22 | архивная |
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

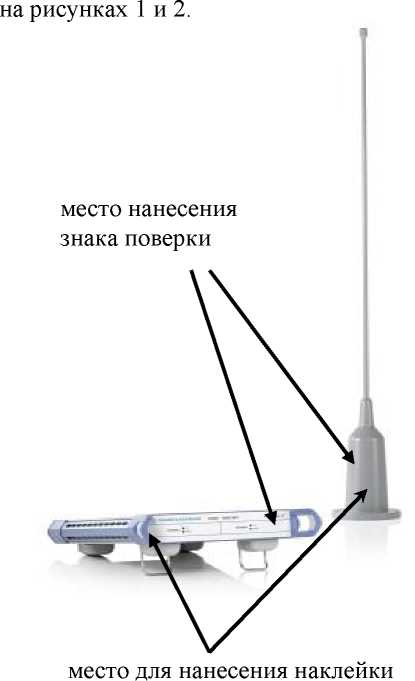

Внешний вид.
Антенны штыревые активные
Рисунок № 1

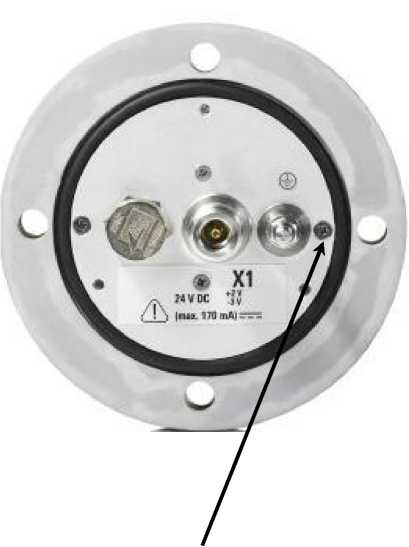

Внешний вид.
Антенны штыревые активные
Рисунок № 2
Общие сведения
Дата публикации - 22.07.2022
Срок свидетельства - 18.09.2027
Номер записи - 160346
ID в реестре СИ - 382746
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
R&S HЕ010Е, R&S HE010E, R&S®HE010E, R&S®HE010Е
Производитель
Изготовитель - Фирма "Rohde&Schwarz GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 6
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1944 от 2017.09.18 Об утверждении типов средств измерений
№1776 от 2022.07.22 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
Наличие аналогов СИ: Антенны штыревые активные (R&S HЕ010Е)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Rohde&Schwarz GmbH & Co. KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68666-17 18.09.2027 |
Антенны штыревые активные, R&S HЕ010Е Фирма "Rohde&Schwarz GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
69958-17 12.12.2027 |
Ваттметры поглощаемой мощности СВЧ, NRP18T, NRP18TN, NRP33T, NRP33TN NRP40T, NRP40TN, NRP50T, NRP50TN, NRP67T, NRP67TN, NRP110T Фирма "Rohde&Schwarz GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Антенны штыревые активные (R&S HЕ010Е)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 2 | 4 | 0 | 6 | 2 | 4 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 0 | 2 | 0 | 1 | 0 | 1 |
Стоимость поверки Антенны штыревые активные (R&S HЕ010Е)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
11500 | 11500 |
Программное обеспечение
отсутствует.SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типа» и знака поверки представлены
«Знак утверждения типа»
Рисунок 1
место пломбировки от несанкционированного доступа
Рисунок 2
Программное обеспечение отсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, МГц |
от 0,009 до 100 |
|
Диапазон изменений коэффициента калибровки, дБ(м-1) |
от 10 до 35 |
|
Пределы допускаемой погрешности измерений коэффициента калибровки, дБ |
±2 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
120х120х1000 |
|
Масса, кг, не более |
1,0 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре до +25 °С, %, не более |
от -40 до +60 80 |
наносится типографским способом на титульный лист эксплуатационной документации и на корпус антенны методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Лист № 3
Всего листов 3
Нормативные и технические документы
Нормативные документы, устанавливающие требования к антеннам штыревым активным
R&S НЕ010Е
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
ГОСТ 13317-89 Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры
Поверка
Поверкаосуществляется по документу МП 68666-17 «Инструкция. Антенны штыревые активные R&S НЕ010Е фирмы «Rohde&Schwarz GmbH & Co. KG», Германия. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 04.04.2017 г.
Основные средства поверки:
-
- установка измерительная К2П-70 (рег. № 26236-03);
-
- установка образцовая П1-5 (рег. № 7833-80).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых антенн с требуемой точностью.
Знак поверки наносится на корпус антенны методом наклейки и в свидетельство о поверке в виде оттиска клейма.
Изготовитель
Фирма «Rohde&Schwarz GmbH & Co. KG », Германия
D-81671 Munchen, Muldorfstraee 15
Заявитель
Представительство фирмы «РОДЕ И ШВАРЦ ГМБХ И КО.КГ» (Германия)
Адрес: 115093, г. Москва, ул. Павловская, д. 7, стр. 1
Телефон/факс: (495) 981-35-60, (495) 981-35-65
Web-сайт: www.rohde-schwarz.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской ФедерацииАдрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон (495) 583-99-23, факс: (495) 583-99-48
Принцип действия антенн основан на преобразовании наведенного электромагнитным полем в приемном штыре тока в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.
Конструктивно антенна состоит из приемного штыря и усилителя. Выходной разъем антенны подключается к усилителю R&S IN600, от которого осуществляется питание антенны.
Усилитель обеспечивает усиление измеряемого сигнала и согласование импеданса антенны с волновым сопротивлением выходного коаксиального разъема типа N (розетка) по ГОСТ 13317-89 с номинальным входным сопротивлением 50 Ом.
Для измерения напряженности электрического поля антенна подключается ко входу измерительного прибора, анализатора спектра, селективного вольтметра, ваттметра и других приемных устройств.
Внешний вид антенны и усилителя, место пломбировки от несанкционированного доступа, места нанесения наклейки «Знак утверждения типа» и знака поверки представлены
«Знак утверждения типа»
Рисунок 1
место пломбировки от несанкционированного доступа
Рисунок 2
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, МГц |
от 0,009 до 100 |
|
Диапазон изменений коэффициента калибровки, дБ(м-1) |
от 10 до 35 |
|
Пределы допускаемой погрешности измерений коэффициента калибровки, дБ |
±2 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
120х120х1000 |
|
Масса, кг, не более |
1,0 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре до +25 °С, %, не более |
от -40 до +60 80 |
