Номер по Госреестру СИ: 69958-17
69958-17 Ваттметры поглощаемой мощности СВЧ
(NRP18T, NRP18TN, NRP33T, NRP33TN NRP40T, NRP40TN, NRP50T, NRP50TN, NRP67T, NRP67TN, NRP110T)
Назначение средства измерений:
Ваттметры поглощаемой мощности СВЧ NRP18T, NRP18TN, NRP33T, NRP33TN NRP40T, NRP40TN, NRP50T, NRP50TN, NRP67T, NRP67TN, NRP110T (далее - ваттметры) предназначены для измерений мощности СВЧ колебаний в стандартизованных коаксиальных трактах.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
NRP18T, NRP18TN, NRP33T, NRP33TN NRP40T, NRP40TN, NRP50T, NRP50TN, NRP67T, NRP67TN, NRP110T
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 152 | 532 | 3,50 |
| Юр. Лицо | Юридические лица | 40 | 41 | 1,03 |
| ФГУП РТРС | Юридические лица | 26 | 26 | 1,00 |
| ООО "РОДЕ И ШВАРЦ РУС" | Юридические лица | 25 | 27 | 1,08 |
| ФБУ "НИЦ ПМ - РОСТЕСТ" | Юридические лица | 11 | 40 | 3,64 |
| ФБУ "Ростест-Москва" | Юридические лица | 8 | 41 | 5,13 |
| АО «Российские космические системы» | Юридические лица | 7 | 9 | 1,29 |
| ООО "НПП Прима" | Юридические лица | 7 | 7 | 1,00 |
| ФГУП "РНИИРС" | Юридические лица | 6 | 21 | 3,50 |
| ООО "МОДУЛЬ ЭЛЕКТРОНИКА" | Юридические лица | 6 | 6 | 1,00 |
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ | Юридические лица | 5 | 16 | 3,20 |
| АО "ЗАСЛОН" | Юридические лица | 4 | 10 | 2,50 |
| АО "Российские космические системы" | Юридические лица | 4 | 7 | 1,75 |
| АО "Ярославский радиозавод" | Юридические лица | 4 | 4 | 1,00 |
| Акционерное общество "КАЛУЖСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ РАДИОТЕХНИЧЕСКИЙ ИНСТИТУТ" | Юридические лица | 3 | 10 | 3,33 |
| АО "Гос МКБ "Вымпел" им. И.И. Торопова" | Юридические лица | 3 | 7 | 2,33 |
| АО "КОНЦЕРН "СОЗВЕЗДИЕ" | Юридические лица | 3 | 6 | 2,00 |
| АО ПриСТ | Юридические лица | 3 | 6 | 2,00 |
| АО "НПЦ "Алмаз-Фазотрон" | Юридические лица | 3 | 4 | 1,33 |
| ООО "НПК "ПРОГРЕСС" | Юридические лица | 3 | 3 | 1,00 |
| ООО НПП "Прима" | Юридические лица | 3 | 3 | 1,00 |
| ПАО "ДНПП" | Юридические лица | 2 | 5 | 2,50 |
| ПАО завод "Красное знамя" | Юридические лица | 2 | 4 | 2,00 |
| ФГУП "ВНИИФТРИ" | Юридические лица | 2 | 3 | 1,50 |
| Закрытое акционерное общество "СУПЕРТЕХПРИБОР" | Юридические лица | 2 | 3 | 1,50 |
| АО Российские космические системы | Юридические лица | 2 | 2 | 1,00 |
| ООО "ТЭ" | Юридические лица | 2 | 2 | 1,00 |
| ООО "ЦПИ" | Юридические лица | 2 | 2 | 1,00 |
| ФГУП "Госкорпорация по ОрВД" | Юридические лица | 2 | 2 | 1,00 |
| ООО ЦЕНТР ТЕХНОЛОГИЙ | Юридические лица | 2 | 2 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 5c20cb3d-f2bd-fb9d-8c45-d2d7db17eb89 | 69958-17 | 2022-10-24 | — | актуальная |
| 279b4eff-07a6-bbe6-aa0e-92788a6a769a | 69958-17 | 2020-05-07 | 2022-10-24 | архивная |
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Дата публикации - 24.10.2022
Срок свидетельства - 12.12.2027
Номер записи - 161739
ID в реестре СИ - 384139
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
NRP18T, NRP40T, NRP50T, NRP67T, NRP33T, Нет модификации, NRP110T, NRP18TN, NRP18T, NRP18TN, NRP33T, NRP33TN NRP40T, NRP40TN, NRP50T, NRP50TN, NRP67T, NRP67TN, NRP110T, NRP18T,NRP18TN, NRP40TN, NRP33TN, NRР110T, NRР50T, ваттметр поглащаемой мощности СВЧ NRP40T, NRP40Т, NRP50TN, NRP50Т, NRP67TN, ваттметр поглащаемой мощности СВЧ NRP18T
Изготовитель - Фирма "Rohde&Schwarz GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
Кол-во поверок - 1808
Выдано извещений - 21
Кол-во периодических поверок - 1338
Кол-во средств измерений - 545
Кол-во владельцев - 76
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 369 дн.
№2796 от 2017.12.12 Об утверждении типов средств измерений
№1300 от 2020.07.28 ПРИКАЗ. О переоформлениии свидетельства об утверждении типа СИ Генераторы сигналов СПГ-22, СПГ-22В
№2343 от 2020.12.31 Об утверждении типов средств измерений
№2668 от 2022.10.24 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
69958-17 Ваттметры поглощаемой мощности СВЧ (NRP18T, NRP18TN, NRP33T, NRP33TN NRP40T, NRP40TN, NRP50T, NRP50TN, NRP67T, NRP67TN, NRP110T) Фирма "Rohde&Schwarz GmbH & Co. KG" (ГЕРМАНИЯ ) |
66805-17 Ваттметры поглощаемой мощности (М3-99) ООО "ПРОФКИП" (РОССИЯ Московская область, г. Мытищи) |
|
69958-17 Ваттметры поглощаемой мощности СВЧ (NRP18T, NRP18TN, NRP33T, NRP33TN NRP40T, NRP40TN, NRP50T, NRP50TN, NRP67T, NRP67TN, NRP110T) Фирма "Rohde&Schwarz GmbH & Co. KG" (ГЕРМАНИЯ ) |
70409-18 Ваттметры поглощаемой мощности (ПрофКиП М3-51, ПрофКиП М3-54, ПрофКиП М3-56) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
|
69958-17 Ваттметры поглощаемой мощности СВЧ (NRP18T, NRP18TN, NRP33T, NRP33TN NRP40T, NRP40TN, NRP50T, NRP50TN, NRP67T, NRP67TN, NRP110T) Фирма "Rohde&Schwarz GmbH & Co. KG" (ГЕРМАНИЯ ) |
73244-18 Ваттметры поглощаемой мощности (М3-99М) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68666-17 18.09.2027 |
Антенны штыревые активные, R&S HЕ010Е Фирма "Rohde&Schwarz GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
69958-17 12.12.2027 |
Ваттметры поглощаемой мощности СВЧ, NRP18T, NRP18TN, NRP33T, NRP33TN NRP40T, NRP40TN, NRP50T, NRP50TN, NRP67T, NRP67TN, NRP110T Фирма "Rohde&Schwarz GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет "Подведы РСТ VS сторонние организации" показывает в динамике по годам пропорцию в распределении поверок между подведомственными Росстандарту организациями (ФГУП, ФГБУ, ФБУ ..) и иными организациями.
Предварительная сортировка организаций, подведомствнных РСТ осуществлялась в ручном режиме по ключемым словам, справочникам ФГИС АРШИН и информации, размещенной на официальном сайте Федерального агентства по техническому регулированию и метрологии.
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Бесплатный
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 90 | 21 | 48 | 42 | 0 | 90 | 48 | 42 | ||
| АО "ПРИСТ" (RA.RU.312058) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФГУП"РНИИРС" ИЛИ ФГУП"ФЕДЕРАЛЬНЫЙ НАУЧНО-ПРОИЗВОДСТВЕННЫЙ ЦЕНТР РНИИРС" (РОСС СОБ 3.00126.2013) | 16 | 4 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| АО "РОССИЙСКИЕ КОСМИЧЕСКИЕ СИСТЕМЫ" (RA.RU.311526) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 26 | 6 | 6 | 20 | 0 | 25 | 6 | 19 | ||
| ПАО "ЯРОСЛАВСКИЙ РАДИОЗАВОД" (RA.RU.311784) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| ООО "РОДЕ И ШВАРЦ РУС" (RA.RU.311535) | 110 | 39 | 41 | 1 | 75 | 37 | 12 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 7 | 1 | 2 | 0 | 3 | 1 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 14 | 0 | 13 | 0 | 13 | 0 | 12 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 498 | 44 | 55 | 437 | 5 | 474 | 55 | 419 | |
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 199 | 45 | 144 | 4 | 94 | 22 | 72 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| РТРС (RA.RU.311450) | 384 | 49 | 6 | 378 | 6 | 0 | 0 | 0 | ||
| АО "ННПО ИМЕНИ М. В. ФРУНЗЕ" (0799) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "РОДЕ И ШВАРЦ РУС" (RA.RU.311535) | 148 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КИА" (РОСС RU.0001.310033) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 26 | 26 | 0 | 0 | 26 | 26 | 0 | |||
| АО "ЯРОСЛАВСКИЙ РАДИОЗАВОД" (RA.RU.311784) | 12 | 0 | 12 | 0 | 12 | 0 | 12 | |||
| АО "НПП "АЛМАЗ" (RA.RU.311792) | 8 | 1 | 0 | 8 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 4 | 3 | 1 | 0 | 4 | 3 | 1 | |||
| АО "НПП "РАДАР ММС" (RA.RU.312416) | 60 | 16 | 0 | 60 | 2 | 60 | 0 | 60 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| АО «НИИ ТП» (RA.RU.312448) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 36 | 11 | 1 | 35 | 0 | 21 | 1 | 20 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 122 | 41 | 22 | 100 | 3 | 46 | 7 | 39 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ЗАО "СУПЕРТЕХПРИБОР" (RA.RU.311900) | 6 | 1 | 3 | 3 | 0 | 6 | 3 | 3 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
24000 | 36553 |
|
ФБУ НИЦ ПМ-Ростест Москва |
99050 | 36553 |
|
ФБУ НИЦ ПМ-Ростест Москва |
12000 | 36553 |
|
АО «НПП «Алмаз» Саратовская область |
11160 | 36553 |
Программное обеспечение (далее - ПО) «Power Viewer Plus» предназначено только для работы с ваттметрами и не может быть использовано отдельно от измерительновычислительной платформы этих ваттметров. ПО размещается в папке на диске, поставляемом в комплекте поставки ваттметра.
ПО «Power Viewer Plus» реализовано без выделения метрологически значимой части. Влияние ПО не приводит к выходу метрологических характеристик ваттметров за пределы допускаемых значений.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Power Viewer Plus |
|
Номер версии (идентификационный номер) ПО |
Версия 9.0 и выше |
|
Цифровой идентификатор ПО |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
наносится методом офсетной печати на маркировочный ярлык, расположенный на верхней панели корпуса датчика мощности, и типографским способом на титульный лист документа «Ваттметры поглощаемой мощности СВЧ NRP18T, NRP18TN, NRP33T, NRP33TN NRP40T, NRP40TN, NRP50T, NRP50TN, NRP67T, NRP67TN, NRP110T. Руководство по эксплуатации 1177.5079.02-04 РЭ».
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ваттметрам поглощаемой мощности СВЧ NRP18T, NRP18TN, NRP33T, NRP33TN NRP40T, NRP40TN, NRP50T, NRP50TN, NRP67T, NRP67TN, NRP110T
ГОСТ 8.569-2000 Государственная система обеспечения единства измерений. Ваттметры СВЧ малой мощности диапазоне частот 0,02-178,6 ГГц. Методика поверки и калибровки
ГОСТ 8.641-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в коаксиальных и волноводных трактах в диапазоне частот от 0,03 до 37,5 ГГц
Техническая документация фирмы-изготовителя
осуществляется по документу NRP18/33/40/50/67/110 МП «Инструкция. Ваттметры поглощаемой мощности СВЧ NRP18T, NRP18TN, NRP33T, NRP33TN NRP40T, NRP40TN, NRP50T, NRP50TN, NRP67T, NRP67TN, NRP110T. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 27 сентября 2017 года.
Основные средства поверки:
- анализатор электрических цепей векторный ZVA67, регистрационный номер в Федеральном информационном фонде 48355-11;
- эталон единиц комплексных коэффициентов передачи в диапазоне от 0 до минус 60 дБ и комплексных коэффициентов отражений в диапазоне от 0,006 до 1 в диапазоне частот от 33 до 170 ГГц в волноводных трактах, пределы погрешности измерений модуля коэффициента отражения | S11 | ±(0,006 + 0,014-| S11 | + 0,017-| S11 | 2),
- калибраторы мощности СВЧ NRPC18, NRPC33, NRPC40, NRPC50, регистрационный номер в Федеральном информационном фонде 54535-13;
- рабочий эталон единицы мощности электромагнитных колебаний 1 разряда в диапазоне значений от 0,1 до 10 мВт в диапазоне частот от 0,03 до 37,50 ГГц (по ГОСТ 8.641-2014), диапазон частот для коаксиальных трактов от 0,03 до 26 ГГц, доверительные границы относительной погрешности результатов измерений мощности в коаксиальных трактах при доверительной вероятности 0,95 ±1 %;
- приборы для поверки ваттметров М 1-25/1, М 1-25/2, регистрационный номер в Федеральном информационном фонде 8941-82, пределы допускаемой относительной погрешности в диапазоне частот от 37,5 до 78,33 ГГц ±2,5 % или эталонные ваттметры из состава ГЭТ 167-2017: ЭВ-1, диапазон частот от 37,5 Гц до 53,57 ГГц, пределы допускаемой относительной погрешности измерений мощности ±0,6 % и ЭВ-2, диапазон частот от 53,57 до 78,33 ГГц, пределы допускаемой относительной погрешности измерений мощности ±0,6 %;
- ваттметр поглощаемой мощности М3-75 с приемным преобразователем ПП-15, регистрационный номер в Федеральном информационном фонде 10226-85, диапазон частот от 78,33 до 118,10 ГГц, диапазон измеряемых мощностей от 0,340-6 до 10-2 Вт, пределы допускаемой относительной погрешности измерений мощности ±6 %;
- ваттметр поглощаемой мощности NRP-110T или аналог, аттестованный в качестве эталона с характеристиками: диапазон частот от 78,33 до 118,10 ГГц, диапазон измеряемых мощностей от 0,3 •IO-6 до 10-2 Вт, пределы допускаемой относительной погрешности измерений мощности ± 4,5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ваттметров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Принцип действия ваттметров основан на термоэлектрическом эффекте. Между соединёнными разнородными проводниками образуется контактная разность потенциалов (термо-ЭДС), зависящая от разности температур, вследствие поглощения СВЧ мощности одним из проводников. Величина термо-ЭДС пропорциональна СВЧ мощности.
Конструктивно ваттметры состоят из датчика мощности и устройства управления и отображения. Внешний вид ваттметров приведен на рисунке 1.
Датчик мощности конструктивно состоит из встроенного термоэлектрического элемента (термопарного преобразователя), преобразователя и микропроцессора.
Встроенный термоэлектрический элемент преобразовывает изменение температуры в напряжение постоянного тока. Преобразователь выполняет функции усиления и аналогоцифрового преобразования напряжения постоянного тока в цифровой код.
Микропроцессор выдает численные значения измерений СВЧ мощности на выход. Все составные элементы датчика мощности расположены в едином корпусе.
Внешний вид датчика мощности ваттметров NRPxxT приведен на рисунке 2. Внешний вид датчика мощности ваттметров NRPххTN приведен на рисунке 3.
В качестве устройства управления и отображения (в комплект поставки ваттметров не входит) при проведении измерений могут использоваться индикаторные (измерительные) блоки серии NRP2 или персональный компьютер (далее - ПК).
Системные требования к ПК:
- процессор Pentium 4;
- 1 Гб оперативной памяти;
- 3 Гб свободного места на жестком диске;
- операционная система Windows™ 7, Windows™ 8 или Windows™ 10;
- наличие свободного USB порта;
- должна быть установлена библиотека VISA.
Модели ваттметров отличаются диапазоном частот, наличием интерфейса LAN стандартов IEEE 802.3af или IEEE 802.3at. (индекс N).
От несанкционированного доступа ваттметры защищены фирменной наклейкой на корпусе датчика мощности (позиция 5 на рисунке 2).

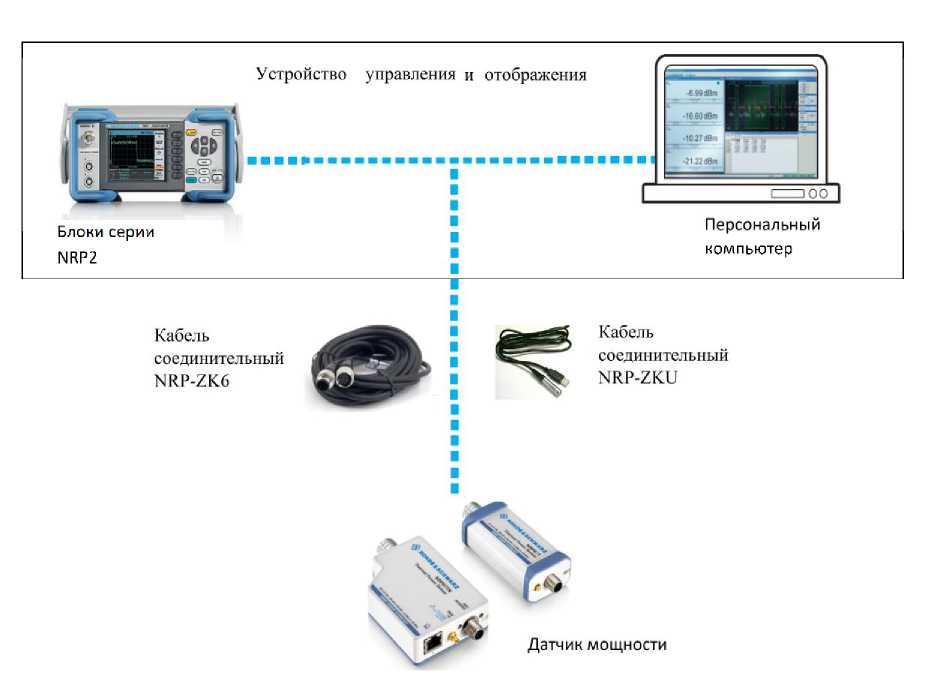

Рисунок 1 - Внешний вид ваттметров
1 - ВЧ разъем
2 - двунаправленный разъем типа SMB для запуска
3 - разъем для подключения устройства управления и отображения
4 - светодиод состояния
5 - фирменная наклейка от несанкционированного доступа

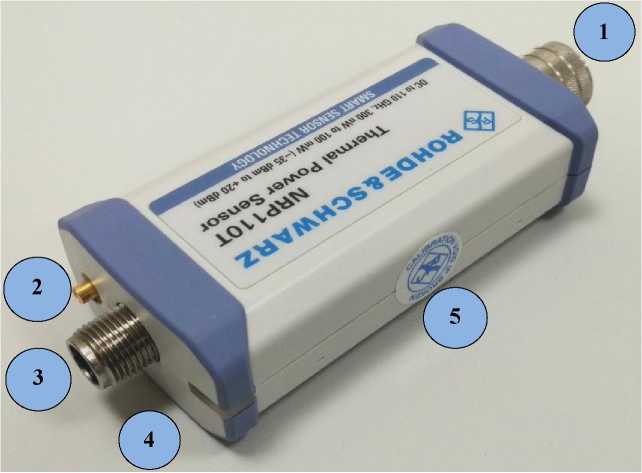

Рисунок 2 - Внешний вид датчиков мощности ваттметров NRPxxT
1 - ВЧ разъем
2 - двунаправленный разъем типа SMB для запуска
3 - разъем для подключения устройства управления и отображения
4 - светодиод состояний
5 - разъем для подключения к сети LAN

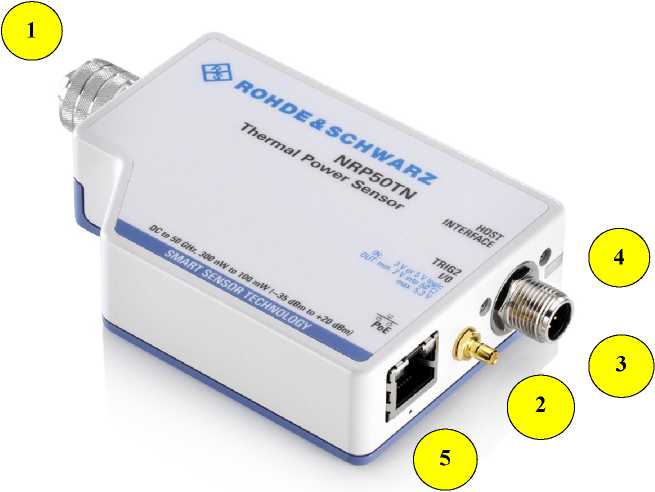

Рисунок 3 - Внешний вид датчиков мощности ваттметров NRPxxTN
Комплектность ваттметров приведена в таблице 3.
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Ваттметр поглощаемой мощности СВЧ NRP18T или NRP18TN, или NRP33T, или NRP33TN, или NRP40T, или NRP40TN, или NRP50T, или NRP50TN, или NRP67T, или NRP67TN, или NRP110T в составе: |
- | |
|
- датчик мощности |
- |
1 шт. |
|
- CD-диск с ПО «Power Viewer Plus» |
- |
1 шт. |
|
Кабель соединительный NRP-ZKU |
R&S 1419.0658.xx |
по отдельному заказу |
|
Кабель соединительный NRP-ZK6 |
R&S 1419.0664.xx |
по отдельному заказу |
|
Руководство по эксплуатации |
1177.5079.02-04 РЭ |
1 экз. |
|
Методика поверки |
NRP 18/33/40/50/67/110 МП |
1 экз. |
Метрологические характеристики ваттметров приведены в таблице 2.
Таблица 2 - Метрологические характеристики ваттметров
|
Наименование характеристики |
Значение |
|
Диапазон частот, ГГц: | |
|
- ваттметров NRP18T, NRP18TN |
от 0 до 18 |
|
- ваттметров NRP33T, NRP33TN |
от 0 до 33 |
|
- ваттметров NRP40T, NRP40TN |
от 0 до 40 |
|
- ваттметров NRP50T, NRP50TN |
от 0 до 50 |
|
- ваттметров NRP67T, NRP67TN |
от 0 до 67 |
|
- ваттметров NRP110T |
от 0 до 110 |
|
Диапазон измерений мощности, мВт |
от 3М0-4 до 102 |
|
КСВН входа, не более: - ваттметров NRP18T, NRP18TN, NRP33T, NRP33TN, NRP40T, NRP40TN, NRP50T, NRP50TN, NRP67T, NRP67TN в диапазонах частот: | |
|
- от 0 Гц до 100 МГц включ. |
1,03 |
|
- св. 100 МГц до 2,4 ГГц включ. |
1,06 |
|
- св. 2,4 до 12,4 ГГц включ. |
1,13 |
|
- св. 12,4 до 18,0 ГГц включ. |
1,16 |
|
- св. 18,0 до 26,5 ГГц включ. |
1,22 |
|
- св. 26,5 до 40,0 ГГц включ. |
1,28 |
|
- св. 40,0 до 50,0 ГГц включ. |
1,30 |
|
- св. 50,0 до 67,0 ГГц включ. |
1,35 |
|
- ваттметров NRP110T в диапазонах частот: | |
|
- от 0 Гц до 100 МГц включ. |
1,05 |
|
- св. 100 МГц до 2,4 ГГц включ. |
1,08 |
|
- св. 2,4 до 12,4 ГГц включ. |
1,18 |
|
- св. 12,4 до 18,0 ГГц включ. |
1,23 |
|
- св. 18,0 до 26,5 ГГц включ. |
1,28 |
|
- св. 26,5 до 40,0 ГГц включ. |
1,38 |
|
- св. 40,0 до 50,0 ГГц включ. |
1,46 |
|
- св. 50,0 до 67,0 ГГц включ. |
1,56 |
|
- св. 67,0 до 80,0 ГГц включ. |
1,60 |
|
- св. 80,0 до 95,0 ГГц включ. |
1,66 |
|
- св. 95,0 до 110,0 ГГц включ. |
1,70 |
|
Пределы допускаемой основной относительной погрешности измерений мощности без учета погрешностей из-за рассогласования, установки и дрейфа «нуля», %: | |
|
- в диапазоне частот от 0 до 100 МГц включ. |
±0,9 |
|
- в диапазоне частот св. 100 МГц до 8 ГГц включ. |
±1,6 |
|
- в диапазоне частот св. 8 до 40 ГГц включ. |
±2,6 |
|
- в диапазоне частот св.т 40 до 50 ГГц включ. |
±4,1 |
|
- в диапазоне частот св. 50,0 до 78,3 ГГц включ. |
±6,6 |
|
- в диапазоне частот св. 78,3 до 110,0 ГГц |
±8,1 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой составляющей основной относительной погрешности измерений мощности, зависящей от частоты, %: - в диапазоне частот от 0 до 100 МГц включ. |
±0,8 |
|
- в диапазоне частот св. 100 МГц до 8 ГГц включ. |
±1,5 |
|
- в диапазоне частот св. 8 до 40 ГГц включ. |
±2,5 |
|
- в диапазоне частот св. 40 до 50 ГГц включ. |
±4,0 |
|
- в диапазоне частот св. 50,0 до 78,3 ГГц включ. |
±6,5 |
|
- в диапазоне частот св. 78,3 до 110,0 ГГц |
±8,0 |
|
Пределы допускаемой относительной погрешности измерений отношения двух уровней мощности одинаковой частоты без учета погрешностей из-за рассогласования, установки и дрейфа «нуля»,% |
±0,3 |
|
Пределы допускаемой дополнительной относительной погрешности измерений мощности, вызванной отклонением температуры окружающего воздуха от нормальных условий применения, % |
±0,8 |
|
Пределы допускаемой абсолютной погрешности установки «нуля», нВт |
±34 |
|
Пределы допускаемого дрейфа «нуля» в течение одного часа после установки «нуля» при неизменной температуре в пределах ±1 °С и предварительным прогревом в течение 1 часа, нВт |
±11 |
Основные технические характеристики ваттметров приведены в таблице 3.
Таблица 3 - Основные технические характеристики ваттметров
|
Наименование характеристики |
Значение характеристики |
|
Волновое сопротивление входа, Ом |
50 |
|
Коаксиальный соединитель входа: | |
|
- ваттметров NRP18T, NRP18TN |
N «вилка» |
|
- ваттметров NRP33T, NRP33TN |
3,50 мм «вилка» |
|
- ваттметров NRP40T, NRP40TN |
2,92 мм «вилка» |
|
- ваттметров NRP50T, NRP50TN |
2,40 мм «вилка» |
|
- ваттметров NRP67T, NRP67TN |
1,85 мм «вилка» |
|
- ваттметров NRP110T |
1,00 мм «вилка» |
|
Масса датчиков мощности, кг, не более - ваттметров NRP18T, NRP33T, NRP40T, NRP50T, | |
|
NRP67T, NRP110T |
0,20 |
|
- ваттметров NRP18TN, NRP33TN, NRP40TN, | |
|
NRP50TN, NRP67TN |
0,35 |
|
Габаритные размеры датчиков мощности (длина х ширина х высота), мм: - ваттметров NRP18T, NRP33T, NRP40T, NRP50T, | |
|
NRP67T, NRP110T |
48x30x138 |
|
- ваттметров NRP18TN, NRP33TN, NRP40TN, | |
|
NRP50TN, NRP67TN |
73x26x146 |
|
Источник питания |
устройство управления и отображения |
|
Наименование характеристики |
Значение характеристики |
|
Рабочие условия применения:
|
от +15 до +35 80 от 84,0 до 106,7 (от 630 до 800) |
|
Нормальные условия применения:
|
от +20 до +26 80 от 84,0 до 106,7 (от 630 до 800) |
