Наименование

Обозначение

Количество

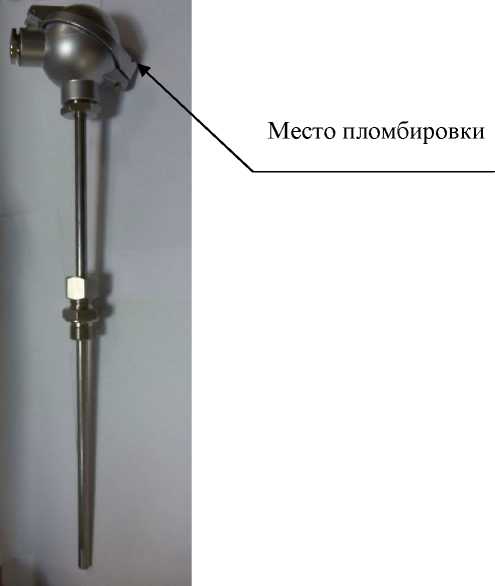

Т ермопреобразователь

в соответствии с заказом

1 шт.

Паспорт (на русском языке)

-

1 шт.

Методика поверки

МП 207.1-054-2017

1 экз.

Наименование характеристики

Значение

Диапазон измерений температуры (в зависимости от модели и используемого типа ЧЭ ТП), °С^(1),(2)

• - 90.1820 (ЧЭ с НСХ типа «J»)

• - 90.1820 (ЧЭ с НСХ типа «L»)

• - 90.1820 (ЧЭ с НСХ типа «K»)

• - 90.1821 (ЧЭ с НСХ типа «J»)

• - 90.1821 (ЧЭ с НСХ типа «L»)

• - 90.1821 (ЧЭ с НСХ типа «K»)

• - 90.1821 (ЧЭ с НСХ типа «N»)

от -40 до +600 от -200 до +600 от -200 до +1150 от -200 до +800 от -200 до +800 от -200 до +1200 от -200 до +1200

Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ Р 8.585-2001 (МЭК 60584-1, DIN 43170)

«K», «N» «J», «L»

Класс допуска (по ГОСТ Р 8.585-2001):

• - для ЧЭ ТП типа «К», «N»

• - для ЧЭ ТП типа «J»

• - для ЧЭ ТП типа «L»

1, 2, 3

1, 2

2, 3

Пределы допускаемых отклонений от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-2), °С:

- тип «К», «N»

класс 1:

±1,5 (от -40 до +375 включ. °C); ±0,004-|t| (св. +375 до +1200 °C);

класс 2:

±2,5 (от -40 до +333 включ. °C); ±0,0075-|t| (св. +333 до +1200 °C);

класс 3:

±0,015-|t| (от -200 до -167 включ. °C); ±2,5 (св. -167 до +40 °C)

- тип «J»

класс 1:

±1,5 (от -40 до +375 включ. °C); ±0,004-|t| (св. +375 до +600 °C);

класс 2:

±2,5 (от 0 до +333 включ. °C); ±0,0075-|t| (св. +333 до +600 °C)

- тип «L»

класс 2:

±2,5 (от -40 до +360 включ. °C); ±(0,7 + 0,005 • |t|) (св. +360 до +600 °C);

класс 3:

±(1,5 + 0.01-|t|) (от -200 до -100 включ. °C);

±2,5 (св. -100 до +100 °C)

Пределы допускаемой суммарной погрешности ТП и ИП (Д, °С)

D = ±/ (D ип )² +     )’

где: ДИП - погрешность ИП, °С;

ДТП - отклонение от НСХ (в температурном эквиваленте) ТП, °С.

Наименование характеристики

Значение

Электрическое сопротивление изоляции ТП при температуре от +15 до +35 °С, МОм, не менее

100

Диаметр защитной оболочки ТП (в зависимости от исполнения ТП), мм

от 1,5 до 24

Длина монтажной части (в зависимости от исполнения), мм

от 20 до 50000

Длина компенсационных проводов (для ТП 90.1821), мм

от 20 до 100000

Масса (в зависимости от модели и исполнения ТП), кг, не более

2

Температура окружающей среды при эксплуатации ТП без ИП (в зависимости от модели ТП, исполнения головки ТП или оболочки компенсационных проводов), °С:

• - 90.1820

• - 90.1821 (с силиконовой оболочкой)

• - 90.1821 (с металлической оплеткой)

• - 90.1821 (с тефлоновой оболочкой)

• - 90.1821 (с оболочкой из полиэфиркетона (PEEK))

• - 90.1821 (с оболочкой из поливинилхлорида (PVC))

• - 90.1821 (с оболочкой из полиуретана (PUR))

• - 90.1821 (с оболочкой из пропилена (FEP))

• - 90.1821 (с оболочкой из фторкаучука (FPM))

от -50 до +100 от -50 до +180 от -50 до +350 от -50 до +260 от -60 до +180 от -5 до +80 от +5 до +105 от +5 до +105 от -50 до +120

Температура окружающей среды при эксплуатации ТП с ИП, °С:

• - без встроенного индикатора

• - со встроенным индикатором

от -50 до +85 от -50 до +60

Температура окружающей среды при эксплуатации ТП 90.1820 во взрывозащищенном исполнении (в зависимости от температурного класса ТП), °С:

• - для T1 ^:Т4

• - для Т5

• - для Т6

от -50 до +85

от -50 до +70 от -50 до +55

Средний срок службы (при нормальных условиях эксплуатации), лет, не менее

12

Степень защиты от влаги и пыли ТП по ГОСТ 14254-2015 (МЭК 60529)

IP54, IP65, IP66, IP67

Маркировка взрывозащиты по ГОСТ Р 51330.0-99 (МЭК 60079-0-98)

1ExdIICT1...T6(Gb)X,

0ExiaIICT1...T6(Ga)X,

1ExdiaIICT1...T6(Gb)X, 1Exd[iaGa]IICT1.T6(Gb)X, 0ExiaIICT6(Ga)

Примечания:

• ⁽¹⁾ Максимальный верхний предел диапазона измерений температуры у ТП с длиной монтажной части до 200 мм должен быть не более +600 °С.

• ⁽²⁾ Допускается изготовление и использование ТП в поддиапазоне измерений находящегося в пределах верхней и нижней границы диапазона измерений.
