Номер по Госреестру СИ: 71484-18
71484-18 Термопреобразователи сопротивления
(90.2821/82)
Назначение средства измерений:
Термопреобразователи сопротивления 90.2821/82 (далее - термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных сред, неагрессивных к материалу защитной арматуры.
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 167561
ID в реестре СИ - 396445
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
90.2821/82,
Производитель
Изготовитель - Фирма "Jumo Mess- und Regeltechnik AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 132
Выдано извещений - 0
Кол-во периодических поверок - 132
Кол-во средств измерений - 70
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1144 от 2018.06.07 Об утверждении типов средств измерений
№2174 от 2018.10.16 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО "НАК "АКИ-ОТЫР"
Наличие аналогов СИ: Термопреобразователи сопротивления (90.2821/82)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
71484-18 Термопреобразователи сопротивления (90.2821/82) Фирма "Jumo Mess- und Regeltechnik AG" (ШВЕЙЦАРИЯ ) |
71870-18 Термопреобразователи сопротивления (TR, TF) АО "ВИКА МЕРА" (РОССИЯ г.Москва) |
|
71484-18 Термопреобразователи сопротивления (90.2821/82) Фирма "Jumo Mess- und Regeltechnik AG" (ШВЕЙЦАРИЯ ) |
75208-19 Датчики температуры (ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex) Общество с ограниченной ответственностью «Производственная компания «ТЕСЕЙ» (ООО «ПК «ТЕСЕЙ») (РОССИЯ г. Обнинск) |
Все средства измерений Общество с ограниченной ответственностью «Производственная компания «ТЕСЕЙ» (ООО «ПК «ТЕСЕЙ»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67153-17 03.04.2027 |
Термопреобразователи сопротивления, 90.2815, 90.2820, 90.2821 Фирма "Jumo Mess- und Regeltechnik AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года; 4 года - для ТС классов А, В с верхним пределом диапазона измерений +260…400 °С; 5 лет - для ТС классов А, В с диапазонами измерений -50…+150 °С, -50…+200 °С, -50…+260 °С |
|
68842-17 05.10.2022 |
Преобразователи термоэлектрические, 90.1820, 90.1821 Фирма "Jumo Mess- und Regeltechnik AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года; 5 лет - для ТП типов К, J, L классов допуска 2, 3 с диапазоном измерений -50 … +600 °С, для ТП типа N классов допуска 2, 3 с диапазоном измерений -50 … +800 °С |
|
71484-18 |
Термопреобразователи сопротивления, 90.2821/82 Фирма "Jumo Mess- und Regeltechnik AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Кто поверяет Датчики температуры (ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НОВАТЭК-ЮРХАРОВНЕФТЕГАЗ" (RA.RU.312642) | 132 | 0 | 132 | 0 | 132 | 0 | 132 |
Стоимость поверки Датчики температуры (ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления 90.2821/82ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования
ГОСТ Р 52931-2005 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу 4211-001-05785566 МП «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления 90.2821/82. Методика поверки», утвержденному ФБУ «ЦСМ Татарстан» 29 сентября 2017 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (регистрационный номер в Федеральном фонде 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный № 19736-11);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13);
Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.2, ТПП-1.3 (Регистрационный № 33744-07);
Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Jumo Mess- und Regeltechnik AG», Швейцария
Адрес: Laubisrutistrasse 70, 8712 Stafa Switzerland
Телефон: +41 44 928 24 44
Web-сайт: www.jumo.ch
Заявитель
ОАО «Казанский завод компрессорного машиностроения»
(ОАО «КАЗАНЬКОМПРЕССОРМАШ»)
ИНН 1660004878
Адрес: 420029, Республика Татарстан, г. Казань, ул. Халитова, д. 1
Телефон (факс): (843) 291-79-09, 291-79-67
Web-сайт: www.compressormash.ru
E-mail: info@hms-kkm.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)
Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 24 Телефон (факс): (843) 291-08-33
Web-сайт: http://test.tatarstan.ru
E-mail: isp13@tatcsm.ru
Принцип действия ТС основан на зависимости сопротивления проволочного или тонкопленочного платинового термочувствительного элемента (ЧЭ) от температуры с последующим преобразованием сопротивления (или без него) в выходной сигнал постоянного тока от 4 до 20 мА или от 20 до 4 мА, напряжения от 0 до 10 В при помощи аналогового или программируемого измерительного преобразователя (ИП), а также возможностью передачи цифровых сигналов по протоколу HART или радиоканалу.
ТС 90.2821/82 конструктивно выполнены в виде защитной трубки из нержавеющей стали, представляющей собой сварную с одного конца трубку, соединенную с присоединительной головкой или проводами из ПВХ в оплетке из стекловолокна.
Общий вид счетчиков представлен на рисунке 1.

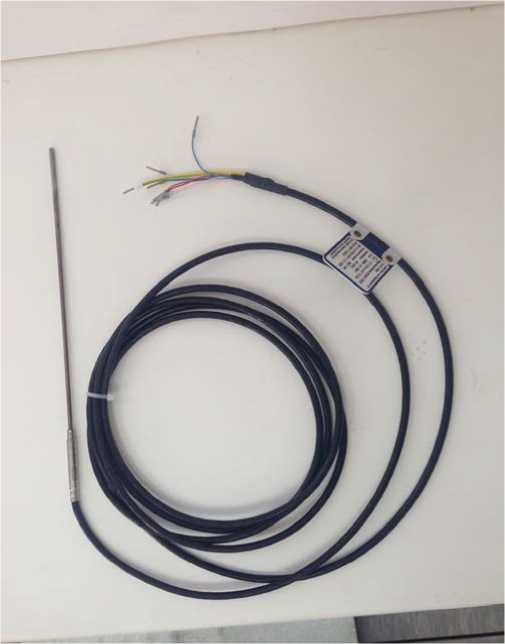

Рисунок 1 - Общий вид ТС
Комплектность ТС представлена в таблице 3.
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователи сопротивления 90.2821/82, зав.№№ 25898-24/0001, 25898-24/0002, 25898-24/0003, 25898-24/0004, 25898-24/0005, 25898-24/0006, 2589824/0007, 25898-24/0008, 25898-24/0009, 25898-24/0010, 25898-24/0011, 25898-24/0012, 25898-24/0013, 2589824/0014, 25898-24/0015, 25898-24/0016, 25898-24/0017, 25898-24/0018, 25898-24/0019, 25898-24/0020, 2589824/0021, 25898-24/0022, 25898-24/0023, 25898-24/0024, 25898-24/0025, 25898-24/0026, 25898-24/0027, 2589824/0028, 25898-24/0029, 25898-24/0030, 25898-24/0031, 25898-24/0032, 25898-24/0033, 25898-24/0034, 2589824/0035, 25898-24/0036, 25898-24/0037, 25898-24/0038, 25898-24/0039, 25898-24/0040, 25898-24/0041, 2589824/0042, 25898-24/0043, 25898-24/0044, 25898-24/0045, 25898-24/0046, 25898-24/0047, 25898-24/0048, 2589824/0049, 25898-24/0050, 25898-24/0051, 25898-24/0052, 25898-24/0053, 25898-24/0054, 25898-24/0055, 2589824/0056, 25898-24/0057, 25898-24/0058, 25898-24/0059, 25898-24/0060, 25898-24/0061, 25898-24/0062, 2589824/0063, 25898-24/0064, 25898-24/0065, 25898-24/0066, 25898-24/0067, 25898-24/0068, 25898-24/0069, 2589824/0070, 25898-24/0071, 25898-24/0072, 25898-24/0073, 25898-24/0074, 25898-24/0075, 25898-24/0076, 2589824/0077, 25898-24/0078, 25898-24/0079, 25898-24/0080, 25898-24/0081, 25898-24/0082, 25898-24/0083, 2589824/0084 |
90.2821 |
84 шт. |
|
Паспорт |
4211-001-05785566 ПС |
1 экз. |
|
Методика поверки |
4211-001-05785566 МП |
1 экз. |
Таблица 1 - Метрологические характеристики ТС
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры ТС, °С |
от -100 до +600 |
|
Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ 6651-2009 (МЭК 60751) |
Pt100 |
|
Класс допуска ТС по ГОСТ 6651-2009 (МЭК 60751) |
В |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009 (МЭК 60751), °С (t - значение измеряемой температуры): |
±(0,30+0,005|t|) |
|
Пределы допускаемой суммарной абсолютной погрешности ТС и ИП (Д, °С) |
Л — +д/л ТС + Л ИП где: ДИП - погрешность ИП, °С; ДТС - отклонение от НСХ (в температурном эквиваленте) ТС, °С |
Таблица 2 - Основные технические характеристики ТС
|
Наименование характеристики |
Значение |
|
Количество термочувствительных элементов (ЧЭ) |
2 |
|
Схема соединения внутренних проводов с ЧЭ |
трехпроводная |
|
Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее |
1000 |
|
Диаметр монтажной части ТС, мм |
3 |
|
Длина монтажной части ТС, мм |
200 |
|
Длина присоединительных проводов, мм |
3200 |
|
Масса, кг, не более |
2 |
|
Средний срок службы (при нормальных условиях эксплуатации), лет, не менее |
10 |
|
Маркировка взрывозащиты |
II 2 G Ex ia IIC T6 Gb |
