Наименование

Обозначение

Количество

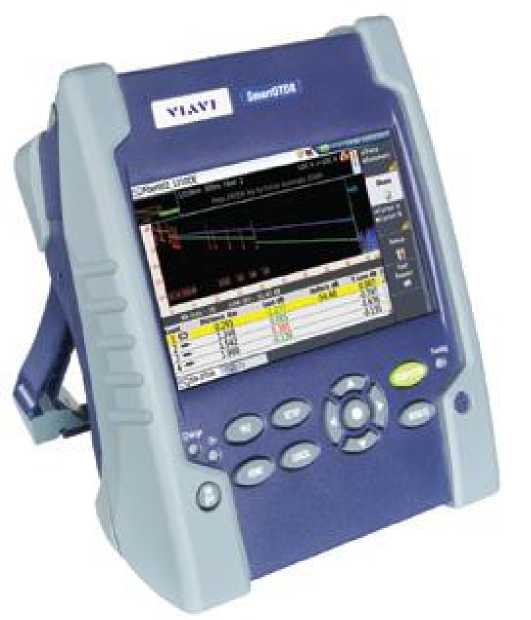

Рефлектометр оптический SmartOTDR*

-

1 шт.

Сетевой адаптер

-

1 шт.

Сменные вилки к сетевому адаптеру (Европа/ЦК/^/Австралия)

-

1 компл.

Стилус

-

1 шт.

Сумка для переноски

-

1 шт.

Наплечный ремень

-

1 шт.

Руководство по эксплуатации

-

1 экз.

* Модель по выбору заказчика

Наименование характеристики

Значение

Е100А

Е126А

E138FA65

Рабочие длины волн, нм

1550±20

1310±20

1310±20

1550±20

1550±20

Динамический диапазон измерений ослабления, дБ (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов)

- для длины волны 1310 нм

37

37

- для длины волны 1550 нм

35

35

35

Мертвая зона, м, не более -при измерении ослабления

4,00

-при измерении положения неоднородности

1,35

Длительность зондирующих

5, 10, 30, 100, 300, 500, 1000,

импульсов, нс

3000, 10000, 20000

от 0 до 0,1; от 0 до 0,5; от 0 до 1,0;

Диапазон измеряемых длин, км

от 0 до

2,0; от 0 до 5,0; от 0 до 10,0;

от 0 до 20,0; от 0 до 40,0; от 0 до 80,0;

от 0 до 160,0; от 0 до 260,0

Пределы допускаемой абсолютной

погрешности измерений       ос-

±0,04- А, где А-измеряемое ослабление, дБ

лабления, дБ

Пределы допускаемой абсолютной

AL = ±(1+1,1 10^-5L+6),

погрешности при измерении длины,

где L- измеряемая длина; 6 - дискретность отсчета в из-

м

меряемом диапазоне длин, м.

Наименование характеристики

Значение

E126B

E136FB

Рабочие длины волн, нм

1310±20

1310±20

1550±20

1550±20

Динамический диапазон измерений ослабления, дБ (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов)

- для длины волны 1310 нм

40

40

- для длины волны 1550 нм

40

40

Мертвая зона, м, не более

-при измерении ослабления

2,5

-при измерении положения неоднородности

0,9

Длительность зондирующих импульсов, нс

3, 10, 30, 100, 300, 500, 1000,

3000, 10000, 20000

Диапазон измеряемых длин, км

от 0 до 0,1; от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0;

от 0 до 20,0; от 0 до 40,0; от 0 до 80,0;

от 0 до 160,0; от 0 до 260,0

Пределы допускаемой абсолютной погрешности измерений ослабления, дБ

±0,04- А, где А - измеряемое ослабление, дБ

Пределы допускаемой абсолютной погрешно-

AL = ±(1+ 1,1 • 10^-5L + 6),

сти при измерении длины, м

где L - измеряемая длина; 6 - дискретность отсчета в измеряемом диапазоне длин, м.

Наименование характеристики

Значение

E100AS

E100AS с опцией

EXTENDED RANGE

Рабочие длины волн, нм

1550±20

1550±20

Динамический диапазон измерений ослабления, дБ (при усреднении 3 мин, по уровню 98% от максимума шумов)

• - для длины волны 1550 нм при длительности импульса 10 мкс

• - для длины волны 1550 нм при длительности импульса 20 мкс

30

33

Мертвая зона, м, не более

-при измерении ослабления

-при измерении положения неоднородности

4,00

1,35

Наименование характеристики

Значение

E100AS

E100AS с опцией EXTENDED RANGE

Длительность зондирующих импульсов, нс

5, 10, 30, 100, 300, 500, 1000, 3000, 10000

5, 10, 30, 100, 300, 500, 1000, 3000, 10000, 20000

Диапазон измеряемых длин, км

от 0 до 0,2; от 0 до 0,5; от 0 до 1,0;

от 0 до 2,0; от 0 до 5,0; от 0 до 10,0;

от 0 до 20,0; от 0 до 40,0; от 0 до 80,0;

от 0 до 160,0

от 0 до 0,2; от 0 до 0,5; от 0 до 1,0; от 0 до 2,0;

от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0;

от 0 до 160,0;

от 0 до 260,0

Пределы допускаемой абсолютной погрешности измерений ослабления, дБ

±0,04- А, где А - измеряемое ослабление, дБ

Пределы допускаемой абсолютной погрешности при измерении длины, м

AL = ± (1 + 1,1 I0^-5 L + 6),

где L - измеряемая длина; 6- дискретность отсчета в измеряемом диапазоне длин, м.

Наименование характеристики

Значение

E100AS с опцией

LASER1310

E100AS с опциями

LASER1310 и

EXTENDED RANGE

Рабочие длины волн, нм

1310±20

1310±20

1550±20

1550±20

Динамический диапазон измерений ослабления, дБ (при усреднении 3 мин, по уровню 98% от максимума шумов)

- для длины волны 1310 нм при длительности импульса 10 мкс

30

• - для длины волны 1550 нм при длительности импульса 10 мкс

• - для длины волны 1310 нм при длительности импульса 20 мкс

30

34

- для длины волны 1550 нм при длительности импульса 20 мкс

33

Мертвая зона, м, не более

-при измерении ослабления

4,00

-при измерении положения неоднородности

1,35

5, 10, 30, 100, 300, 500, 1000, 3000, 10000

5,

10, 30, 100, 300, 500,

Длительность зондирующих импульсов, нс

1000, 3000, 10000,

20000

Наименование характеристики

Значение

Е100AS с опцией

LASER1310

E100AS с опциями

LASER1310 и

EXTENDED RANGE

Диапазон измеряемых длин, км

от 0 до 0,2; от 0 до 0,5; от 0 до 1,0;

от 0 до 2,0; от 0 до 5,0; от 0 до 10,0;

от 0 до 20,0; от 0 до 40,0; от 0 до 80,0;

от 0 до 160,0

от 0 до 0,2; от 0 до 0,5; от 0 до 1,0;

от 0 до 2,0; от 0 до 5,0; от 0 до 10,0;

от 0 до 20,0; от 0 до 40,0; от 0 до 80,0;

от 0 до 160,0; от 0 до 260,0

Пределы допускаемой абсолютной погрешности измерений ослабления, дБ

±0,04- А, где А - измеряемое ослабление, дБ

Пределы допускаемой абсолютной погрешности при измерении длины, м

AL = ± (1 + 1,1 10^-5 L + 6),

где L - измеряемая длина; 6- дискретность отсчета в измеряемом диапазоне длин, м.

Наименование характеристики

Значение

Длины волн градуировки, нм

1310, 1490, 1550, 1625

Диапазон измерений уровня средней мощности оптического излучения, дБм

от -55 до 0

Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки при уровне мощности (-30±0,5) дБм

±0,5 дБм

Наименование характеристики

Значение

Длины волн излучения, нм

1310±20

1550±20

1625±20

1650±20

(те же, что и для оптического рефлектометра)

Уровень выходной мощности в непрерывном режиме, не менее

-5 дБм

Нестабильность уровня мощности излучения за 1 ч (после 20 мин прогрева), дБ

±0,1

Наименование характеристики

Значение

E118FA65

E138FA65

E136FB

Дополнительная рабочая длина волны (c фильтром), нм

1650±20

1650±20

1625±20

Наименование характеристики

Значение

B118FA65

Е138FA65

Е136FB

Параметры электрического пита-

ния:

- напряжение переменного тока, В

от 100 до 250

- частота переменного тока, Гц

от 50 до 60

- напряжение Li-полимерного аккумулятора, В

12

Габаритные размеры, мм, не более

- высота

175

- ширина

138

- глубина

57

Масса, кг, не более

0,9

Условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность, % (при 30^оС), не более

от -20 до +50

95

от 84,0 до 106,7

- атмосферное давление, кПа
