Номер по Госреестру СИ: 71379-18
71379-18 Системы оптические измерительные с модулем измерений распределения температуры и механических напряжений в оптическом волокне
(MTS-8000E(V2))
Назначение средства измерений:
Системы оптические измерительные MTS-8000E(V2) с модулем измерений распределения температуры и механических напряжений в оптическом волокне (далее - системы) предназначены для измерений распределения по расстоянию (длине) температуры и деформации в оптическом волокне.
Аналитический паспорт типа средства измерений
71379-18 — Системы оптические измерительные с модулем измерений распределения температуры и механических напряжений в оптическом волокне
MTS-8000E(V2)
Фирма "Viavi Solutions Deutschland GmbH"
ГЕРМАНИЯ
МПИ: 1 год
Действует
3
организаций3
владельцев2
версий13
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
3
Организаций-поверителей
эффективное число: 2.9
3
Владельцев СИ
эффективное число: 2.9
7
Экземпляров СИ
по агрегатам владельцев / организаций
46.2%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
61.5%
Поверки юрлиц
доля в общем объёме
3 918 ₽
Средневзвешенная цена
медиана: 3 918 ₽
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
3 491
Концентрация поверителей
HHI; доля топ-5: 100%
3 469
Концентрация владельцев
HHI; доля топ-5: 100%
5
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
19
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 13 поверок; пик пришёлся на 2018 год (3).
- Последний завершённый год показал рост на 100% (2024 к 2023).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет -6.5%.
- Рынок представлен 3 организациями; концентрация высокая (HHI 3491), доля топ-5 — 100%.
- В базе найдено 3 владельцев и 7 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Средневзвешенная цена поверки — 3 918 руб.; ценами покрыто 0% годового объёма, расчётный известный объём услуг — 0 руб.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2018 — 3
Долгосрочный CAGR: -6.5%
Активных версий: 1
Ценовой диапазон: 3 907–3 928 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| 7740000076 МТС ПАО | Юридические лица | 3 | 4 | 1,33 |
| юридическое лицо | Юридические лица | 2 | 2 | 1,00 |
| 7727061249 РОСТЕСТ-МОСКВА ФБУ | Юридические лица | 2 | 2 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| ef905122-d3e5-f19a-f479-637d856e98bb | 71379-18 | 2023-03-31 | — | актуальная |
| 2e04c44e-5b7e-ea5f-f12a-a0e43669bd6a | 71379-18 | 2020-05-07 | 2023-03-31 | архивная |
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.

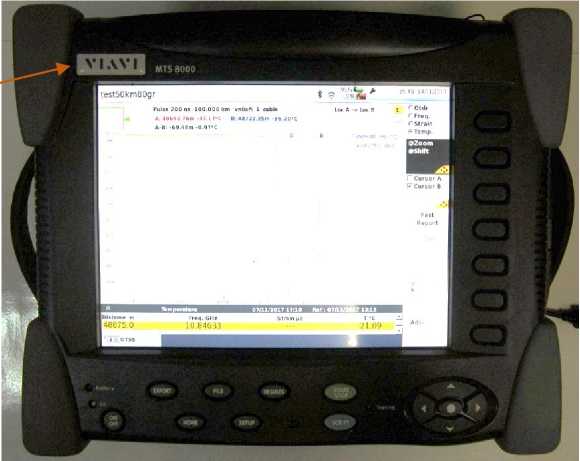

Системы оптические измерительные с модулем измерений распределения температуры и механических напряжений в оптическом волокне
Рисунок № 1
Внешний вид.

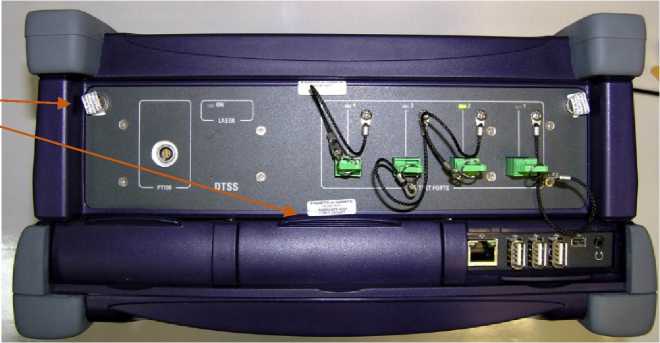

Системы оптические измерительные с модулем измерений распределения температуры и механических напряжений в оптическом волокне
Рисунок № 2
Внешний вид.

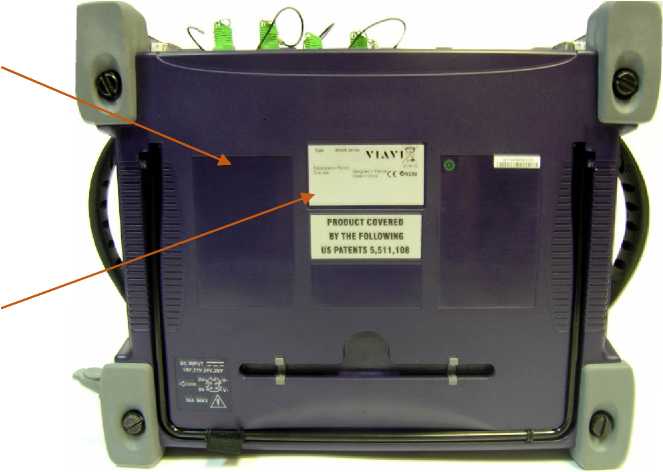

Системы оптические измерительные с модулем измерений распределения температуры и механических напряжений в оптическом волокне

Рисунок № 3
Общие сведения
Дата публикации - 31.03.2023
Срок свидетельства - 01.06.2024
Номер записи - 167459
ID в реестре СИ - 396343
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Анализатор ртути WA-5F, Система оптическая измерительная MTS-8000E (V2) с, Система оптическая измерительная MTS-8000E(V2), Система оптическая измерительная MTS-8000E(V2) с модулем измерений распределения температуры и механических напряжений в оптическом волокне
Производитель
Изготовитель - Фирма "Viavi Solutions Deutschland GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник действующих аттестованных эталонов единиц величин является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/11) и содержит сведения о действующих государственных и частных аттестованных эталонах единиц величин.
Для удобства использования справочника все эталоны разделены по видам измерений в зависимости от вида измерений государственного первичного эталона, к которому осуществляется прослеживаемость. Справочник содержит более 110 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1072 от 2018.06.01 Об утверждении типов средств измерений
Наличие аналогов СИ: Системы оптические измерительные с модулем измерений распределения температуры и механических напряжений в оптическом волокне (MTS-8000E(V2))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Viavi Solutions Deutschland GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
32093-06 16.01.2023 |
Тестеры оптические с ваттметрами, источниками, аттенюаторами, Smart 55 (тестеры), OLP-55 (ваттметры), OLS-55/56 (источники), OLA-54/55 (аттенюаторы) Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
32681-12 10.03.2022 |
Тестеры абонентских линий, HST-3000, HST-3000C Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
65267-16 16.09.2026 |
Тестеры с транспортным модулем, MTS-5800 Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
66340-16 30.12.2021 |
Анализаторы сетей Ethernet, SmartClass Ethernet Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
66901-17 09.03.2022 |
Анализаторы спектра, JD745B, JD746B, JD748B Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67263-17 14.04.2022 |
Системы оптические измерительные с модулями оптического рефлектометра, SmartOTU (системы) 8100 EVO, E8118RUHR65 (модули) Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
68060-17 20.07.2022 |
Системы оптические измерительные с модулями оптического рефлектометра, MTS-2000, MTS-4000, MTS-5800 (системы) 4100 (модули) Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
68454-17 30.08.2022 |
Системы оптические измерительные, MTS-8000E, MTS-6000АV2 с модулями MSAM, CSAM и транспортным модулем 40G/100G Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68923-17 23.10.2027 |
Рефлектометры оптические, серии SmartOTDR Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68954-17 23.10.2022 |
Системы оптические измерительные с модулями измерения дисперсии и спектрального распределения ослабления, MTS-6000A, MTS-6000AV2, MTS-8000E(V2) Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
69569-17 04.12.2022 |
Тестеры, MTS 5800v2 с модулем ТЕМ Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70795-18 16.04.2024 |
Измерители оптической мощности, SmartClass Fiber OLP Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71379-18 01.06.2024 |
Системы оптические измерительные с модулем измерений распределения температуры и механических напряжений в оптическом волокне, MTS-8000E(V2) Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
54982-13 31.07.2024 |
Тестеры оптические сетевые, ONT-600 Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
55154-13 02.08.2024 |
Системы оптические измерительные, MTS-6000, MTS-6000A, MTS-8000E с модулями OSA-110 Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
56193-14 10.12.2024 |
Анализаторы антенно-фидерных устройств, JD723C, JD724C Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74818-19 17.04.2024 |
Системы оптические измерительные, MTS-4000 с модулями OTDR Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
57706-14 17.06.2024 |
Системы оптические измерительные с модулями, MTS-6000, MTS-6000А, MTS-8000Е (cистемы) OTDR серии 8100 (модули) Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76090-19 13.09.2024 |
Тестеры, MTS 5800-100G Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Системы оптические измерительные с модулем измерений распределения температуры и механических напряжений в оптическом волокне (MTS-8000E(V2))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 5 | 0 | 3 | 0 | 5 | 0 | 3 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Системы оптические измерительные с модулем измерений распределения температуры и механических напряжений в оптическом волокне (MTS-8000E(V2))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее по тексту - ПО), входящее в состав систем, выполняет функции задания условий измерений и отображения информации на экране прибора в цифровом виде.
ПО разделено на метрологически значимую часть, которая прошита в памяти микроконтроллера прибора и интерфейсная часть, которая запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
ПО защищено от несанкционированного доступа путем пломбирования в области крепежных винтов корпуса прибора.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Fiber Optics |
|
Номер версии (идентификационный номер) ПО, не ниже |
16.0 |
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации системы печатным способом и в виде наклейки на заднюю панель корпуса базового блока системы
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системам оптическим измерительным MTS-8000E(V2) с модулем измерений распределения температуры и механических напряжений в оптическом волокне
ГОСТ 8.585-2013 ГСИ. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации
Приказ Министерства связи и массовых коммуникаций Российской Федерации от 25 декабря 2009 г. № 184 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, в части компетенции Министерства связи и массовых коммуникаций Российской Федерации»
Поверка
Поверкаосуществляется по документу МП 007.Ф3-18 «ГСИ. Системы оптические измерительные MTS-8000E(V2) с модулем измерений распределения температуры и механических напряжений в оптическом волокне. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 05 декабря 2017 г.
Основные средства поверки:
-
- государственный первичный специальный эталон единицы длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации по ГОСТ 8.585-2013.
-
- государственный рабочий эталон средней мощности оптического излучения в волоконнооптических системах передачи РЭСМ-ВС по ГОСТ 8.585-2013.
-
- измеритель температуры двухканальный прецизионный МИТ 2.05 (рег. № 29933-05).
-
- термометр сопротивления платиновый вибропрочный ТСПВ-1 (рег. № 50256-12).
-
- система лазерная измерительная XL-80 (рег. № 35362-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на заднюю панель базового блока системы (место нанесения указано на рисунке 2).
Изготовитель
«Viavi Solutions Deutschland GmbH», Германия
Адрес: Arbachtalstrasse, 5, D72800 Eningen unter Achalm, Germany
Телефон: +49 (0)7121 86 0
Web-сайт: www.viavisolutions.com
Заявитель
Филиал Общества с ограниченной ответственностью «Виави Солюшнз Дойчланд ГмбХ» (Филиал ООО «Виави Солюшнз Дойчланд ГмбХ»)ИНН: 9909288664
Адрес: 115093, г. Москва, ул. Павловская, д. 7
Телефон: +7 (495) 956-47-60
Факс: +7 (495) 956-47-62
Web-сайт: www.viavisolutions.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Принцип действия систем основан на измерении частотных характеристик вынужденного рассеяния Мандельштама-Бриллюэна импульсного лазерного излучения, распространяющегося в оптическом волокне. Частота рассеянного излучения сдвинута относительно частоты исходного излучения на величину, пропорциональную скорости акустических волн, распространяющихся в оптическом волокне, линейно зависящую от температуры и механической деформации среды распространения. Данный сдвиг называют бриллюэновским сдвигом частоты. Измерения распределения температуры и деформации по длине оптического волокна осуществляются с использованием временного анализа, сходного с радиолокационным анализом. В оптическое волокно запускается лазерный импульс, и мощность вернувшегося рассеянного излучения записывается как функция времени. В схеме измерений длины системы используют как рассеяние Мандельштама-Бриллюэна, так и Рэллеевское рассеяние. Таким образом, определяются температура и деформация в каждой точке оптического волокна по всей его длине.
Система состоит из базового блока MTS-8000E(V2) со сменным модулем EDFOS-MTS-TS4 для измерений распределения по расстоянию (длине) температуры и деформации в оптическом волокне.
Базовый блок системы выполняет функции обработки и отображения результатов измерений, полученных от сменного измерительного модуля в цифровом виде.
Сменный измерительный модуль устанавливается в разъем, интегрированный с базовым блоком, и фиксируется при помощи установочных винтов.
Конструктивно система представляет собой портативный прибор в прямоугольном корпусе с цветным сенсорным дисплеем и кнопками управления на лицевой панели.
Общий вид систем, обозначение места нанесения знака поверки представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Место нанесения
маркировки
Рисунок 1 - Общий вид систем
Места плом
бирования
Место нанесения знака поверки
Место нанесения маркировки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и маркировки
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длины, м |
от 100 до 125000 |
|
Пределы допускаемой абсолютной погрешности измерений длины, м |
±(1 + 5-10-5<L + 6) '* |
|
Пространственная разрешающая способность при измерениях длины для длин, м, не более:
|
О О |
|
Диапазон измерений деформации, млн-1 (%) |
от 100 до 20000 (от 0,01 до 2,0) |
|
Пределы допускаемой абсолютной погрешности измерений деформации 2), % |
±0,015 |
|
Диапазон измерений температуры, °С |
от -40 до +150 |
|
Пределы допускаемой абсолютной погрешности измерений температуры 2), °С |
±3 |
|
Пространственная разрешающая способность при измерениях температуры и деформации для длин, м, не более:
|
2 20 |
|
Динамический диапазон 3), дБ, не менее, при измерениях:
|
25 10 10 |
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип оптического разъема |
Е-2000/АРС |
|
Конфигурация подключаемого оптического волокна |
с одного конца оптического волокна |
|
Тип подключаемого оптического волокна |
оптические волокна стандарта G.652 и совместимые с ним |
|
Параметры электрического питания:
|
от 100 до 250 от 40 до 60 |
|
Габаритные размеры, мм, не более
|
267 326 186 |
|
Масса1-*, кг, не более |
10 |
|
Условия эксплуатации:
|
от -10 до +45 95 от 84 до 106,7 |
|
1) Указана масса базового блока МТS-8000Е(V2) со сменным измерительным модулем и двумя батареями | |
