Номер по Госреестру СИ: 69184-17
69184-17 Анализаторы молока
(Fossomatic 7)
Назначение средства измерений:
Анализаторы молока Fossomatic 7 предназначены для измерения счетной концентрации соматических клеток в сыром молоке.
Внешний вид.
Анализаторы молока
Рисунок № 1
Общие сведения
Дата публикации - 15.08.2022
Срок свидетельства - 16.11.2027
Номер записи - 160909
ID в реестре СИ - 383309
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Fossomatic 7, 7 DC, -,
Производитель
Изготовитель - Фирма "FOSS Analytical A/S"
Страна - ДАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Статистика
Кол-во поверок - 23
Выдано извещений - 0
Кол-во периодических поверок - 21
Кол-во средств измерений - 6
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2517 от 2017.11.16 Об утверждении типов средств измерений
№2014 от 2022.08.15 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (10)
Наличие аналогов СИ: Анализаторы молока (Fossomatic 7)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "FOSS Analytical A/S"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13227-06 01.11.2011 |
Анализаторы молока и молочных продуктов , MilkoScan серий 130/4000/6000 Фирма "FOSS Analytical A/S" (ДАНИЯ ) |
1 год | |
|
16398-06 01.11.2011 |
Анализаторы молока, Fossomatic 400/5000/Minor Фирма "FOSS Analytical A/S" (ДАНИЯ ) |
1 год | |
|
16424-06 01.10.2011 |
Анализаторы молока, молочных продуктов и соков, MilkoScan FT 120, MilkoScan FT 2 Фирма "FOSS Analytical A/S" (ДАНИЯ ) |
1 год | |
|
16424-12 17.05.2022 |
Анализаторы молока, молочных продуктов и соков, MilkoScan FT 120, MilkoScan FT1, MilkoScan FT1 Advanced и MilkoScan FT 2 Фирма "FOSS Analytical A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
25334-08 13.02.2019 |
Анализаторы молока, MilkoScan Minor 4, MilkoScan Minor 6 Фирма "FOSS Analytical A/S" (ДАНИЯ ) |
ОТ |
1 год |
|
25791-03 01.01.2014 |
Анализаторы пищевых продуктов, FoodScan Pro, FoodScan Lab Фирма "FOSS Analytical A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
51864-12 20.11.2017 |
Анализаторы мясного сырья, MeatMaster Фирма "FOSS Analytical A/S" (ДАНИЯ ) |
ОТ |
1 год |
|
54791-13 10.09.2018 |
Анализаторы молока, MilkoScan FT+ и MilkoScan 4000 Фирма "FOSS Analytical A/S" (ДАНИЯ ) |
ОТ |
1 год |
|
54792-13 10.09.2018 |
Анализаторы молока, Fossomatic мод. FC, Minor и 5000 Фирма "FOSS Analytical A/S" (ДАНИЯ ) |
ОТ |
1 год |
|
58237-14 15.07.2024 |
Анализаторы мясного сырья, MeatMaster II Фирма "FOSS Analytical A/S" (ДАНИЯ ) |
ОТ |
1 год |
|
61855-15 02.10.2025 |
Анализаторы молока и сливок, MilkoScan Mars Фирма "FOSS Analytical A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
61999-15 30.10.2025 |
Анализаторы вина и виноматериалов, WineScan и OenoFoss Фирма "FOSS Analytical A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
63200-16 23.12.2025 |
Анализаторы пищевых продуктов, Infratec 1241, Infratec Sofia и Infratec Nova Фирма "FOSS Analytical A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
66414-17 19.01.2027 |
Анализаторы молочных продуктов, DairyScan Фирма "FOSS Analytical A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
69184-17 16.11.2027 |
Анализаторы молока, Fossomatic 7 Фирма "FOSS Analytical A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
69711-17 11.12.2027 |
Анализаторы молока, MilkoScan 7 RM Фирма "FOSS Analytical A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
70772-18 28.03.2024 |
Анализаторы азота, Dumatec 8000 Фирма "FOSS Analytical A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
72990-18 30.10.2024 |
Анализаторы пищевых продуктов, FoodScan 2 Фирма "FOSS Analytical A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
79366-20 07.10.2025 |
Спектрофотометры, FOSS мод. Infratec™, NIRS™ DS2500 L Фирма "FOSS Analytical A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
80513-20 31.12.2025 |
Анализаторы молока и молочных продуктов , MilkoScan FT3 Фирма "FOSS Analytical A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Кто поверяет Анализаторы молока (Fossomatic 7)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 5 | 0 | 4 | 0 | 3 | 0 | 3 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 7 | 0 | 6 | 0 | 6 | 0 | 5 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Анализаторы молока (Fossomatic 7)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы оснащены автономным ПО Foss Integrator, которое управляет его работой и отображает, обрабатывает и хранит полученные данные.
К метрологически значимой части ПО относится файл Start Foss Integrator.exe. Метрологически значимая часть ПО выполняет следующие функции:
управление прибором;
установка режимов работы прибора;
регистрацию флуоресценции помеченных клеток;
расчет счетной концентрации помеченных клеток; обработка и хранение результатов измерений; проведение диагностических тестов прибора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню средний по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Foss Integrator |
|
Номер версии (идентификационный номер) ПО |
Не ниже 2.0.2 |
|
Цифровой идентификатор ПО |
1C0A1BCDF7C425E4C8E51DE00DDE1144 (файл Start Foss Integrator.exe, версия 2.0.2) |
|
Алгоритм получения цифрового идентификатора |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам молока Fossomatic 7
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП-242-2154-2017 «Анализаторы молока Fossomatic 7. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 25.08.2017 года.
Основные средства поверки:
образец молока, счетная концентрация соматических клеток в которым определена по методике, изложенной в ГОСТ 23453-2014, раздел 6.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на лицевую панель анализатора (рядом с названием).
Изготовитель
не осуществляет пломбирование анализаторов.

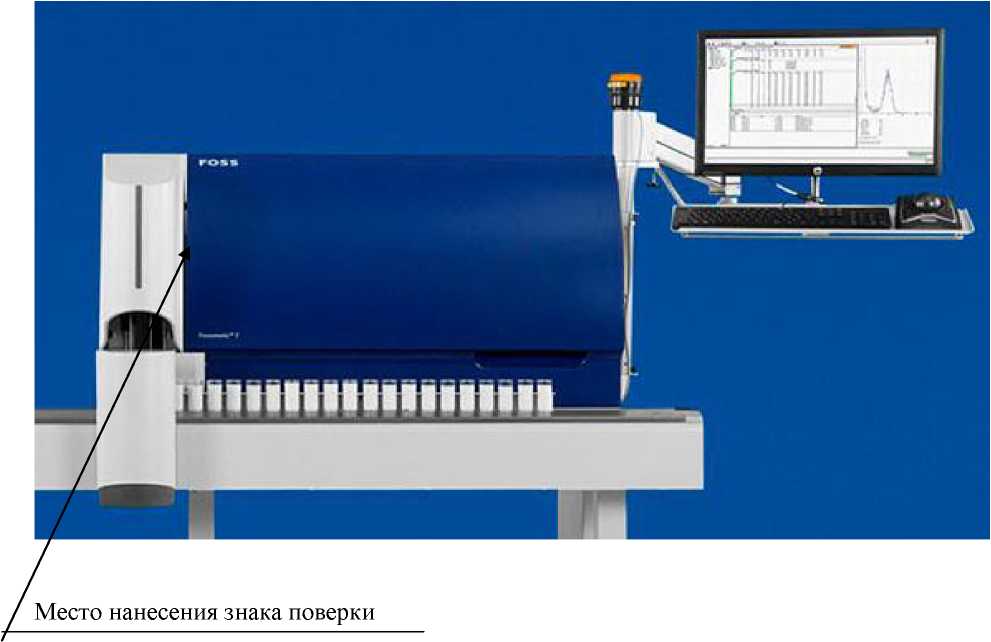

Рисунок 1 - Общий вид анализатора Fossomatic 7Программное обеспечение Анализаторы оснащены автономным ПО Foss Integrator, которое управляет его работой и отображает, обрабатывает и хранит полученные данные.
К метрологически значимой части ПО относится файл Start Foss Integrator.exe. Метрологически значимая часть ПО выполняет следующие функции:
управление прибором;
установка режимов работы прибора;
регистрацию флуоресценции помеченных клеток;
расчет счетной концентрации помеченных клеток; обработка и хранение результатов измерений; проведение диагностических тестов прибора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню средний по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Foss Integrator |
|
Номер версии (идентификационный номер) ПО |
Не ниже 2.0.2 |
|
Цифровой идентификатор ПО |
1C0A1BCDF7C425E4C8E51DE00DDE1144 (файл Start Foss Integrator.exe, версия 2.0.2) |
|
Алгоритм получения цифрового идентификатора |
MD5 |
Таблица 2 -Метрологические характеристики
|
Наименование параметра |
Значение |
|
Диапазон измерений счетной концентрации соматических клеток, см-3 |
от 105 до 1,5И06 |
|
Пределы допускаемой относительной погрешности, % |
±20 |
|
Наименование параметра |
Значение |
|
Г абаритные размеры без конвейера (ДхШхВ), мм, не более |
850x680x630 |
|
Масса без конвейера, кг, не более |
100 |
|
Напряжение питания переменного тока частотой (50±1) Гц, В |
220-22 |
|
Потребляемая мощность, В-А, не более |
900 |
|
Средний срок службы, лет |
8 |
|
Наработка на отказ, ч, не менее |
4800 |
|
Условия эксплуатации: о -диапазон температур окружающего воздуха, С |
от +15 до +29 |
|
- относительная влажность окружающего воздуха (при +25 оС),%, не более |
80 |
|
-диапазон атмосферного давления, кПа |
от 84 до 106 |
Комплектность средства измерений Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор Fossomatic 7 |
- |
1 шт |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 242-2154-2017 |
1 экз. |
Основные средства поверки:
образец молока, счетная концентрация соматических клеток в которым определена по методике, изложенной в ГОСТ 23453-2014, раздел 6.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на лицевую панель анализатора (рядом с названием).
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам молока Fossomatic 7
Техническая документация фирмы-изготовителя.
Фирма «FOSS Analytical A/S», Дания
Адрес: 69, Slangerupgade, DK-3400 Hillerod Denmark
Тел.: +45 70 10 33 70. Факс: +45 70 10 33 71
E-mail: info@foss.dk, web-сайт: foss.dk
Заявитель
Общество с ограниченной ответственностью «Фосс Электрик» (ООО «Фосс Электрик») ИНН 7708123027.
Адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 26, этаж 1, помещение 1, комната 1 Тел./факс +7 (499) 265-70-70, +7 (495) 640-76-10, +7 (495) 640-76-11
E-mail: ak@foss.dk, web-сайт: foss.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон +7 (812) 251-76-01,факс: +7 (812) 713-01-14
E-mail: info@vniim.ru, web-сайт: http://www.vniim.ru
Принцип действия анализаторов основан на автоматическом подсчете помеченных флуоресцентным красителем соматических клеток, находящихся в анализируемой пробе молока, которые флюоресцируют при их облучении ультрафиолетовым (УФ) излучением.
Для проведения анализа проба молока помещается под пипетку. Встроенный насос засасывает образец в измерительный блок прибора и проба молока по команде с прибора смешивается с флуоресцентным красителем. Далее в измерительном блоке происходит регистрация флуоресцентного излучения соматических клеток на матричном ПЗС-приемнике, число которых подсчитывается с помощью специального программного обеспечения.
Общий вид анализаторов и место нанесения знака поверки приведены на рисунке 1. Изготовитель не осуществляет пломбирование анализаторов.
Рисунок 1 - Общий вид анализатора Fossomatic 7
Таблица 2 -Метрологические характеристики
|
Наименование параметра |
Значение |
|
Диапазон измерений счетной концентрации соматических клеток, см-3 |
от 105 до 1,5И06 |
|
Пределы допускаемой относительной погрешности, % |
±20 |
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Г абаритные размеры без конвейера (ДхШхВ), мм, не более |
850x680x630 |
|
Масса без конвейера, кг, не более |
100 |
|
Напряжение питания переменного тока частотой (50±1) Гц, В |
220-22 |
|
Потребляемая мощность, В-А, не более |
900 |
|
Средний срок службы, лет |
8 |
|
Наработка на отказ, ч, не менее |
4800 |
|
Условия эксплуатации: о -диапазон температур окружающего воздуха, С |
от +15 до +29 |
|
- относительная влажность окружающего воздуха (при +25 оС),%, не более |
80 |
|
-диапазон атмосферного давления, кПа |
от 84 до 106 |
