Наименование

Обозначение

Количество

Модули аналоговые серии I-7000 (М-7000, tM, I-8000, I-87000, I-9000, I-9700, ET-7000, PET-7000, ET-7200, PET-7200)

1 шт.

Программное обеспечение

DCON и Mini OS7

1 шт.

Паспорт

-

1 экз.

Методика поверки

МП 201-079-2017

1 экз.

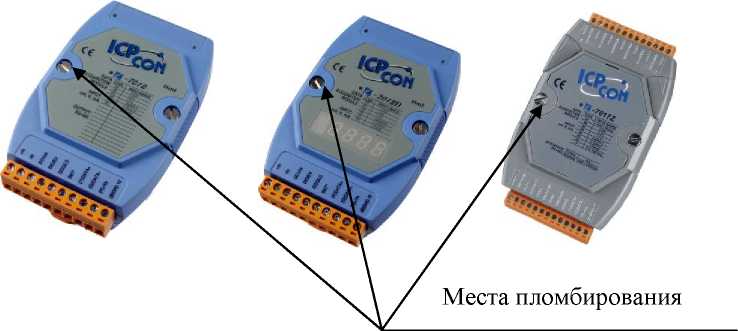

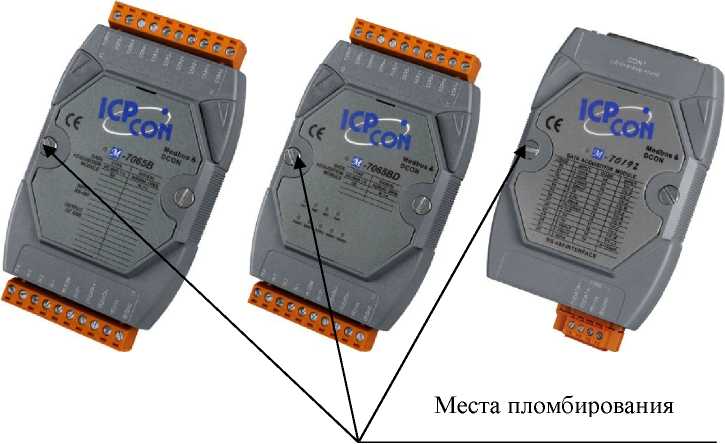

Модель

Диапазон измерений/воспроизведения

Количе

ство каналов

Разрядность, бит

Пределы допускаемой погрешности

1

2

3

4

5

Модули аналого-цифрового преобразования

М-7002

от -150 до +150 мВ; от -500 до +500 мВ; от -1 до +1 В; от -5 до +5 В;

от -10 до +10 В; от 0 до +20 мА; от +4 до +20 мА; от -20 до +20 мА

4

^16(нр⁾

^{12 (б}р⁾

• Y = ±0,1% в нр

• Y = ±0,5% в бр

М-7003

8

М-7004

от -55 до +85°C

4

12

Д = ±0,5 °C¹

I-7005

М-7005

от 10 до 180000 Ом⁷ от 10 до 204800 Ом⁷

8

16

Y = ±0,1 %

1

2

3

4

5

I-7011

М-7011

Термопары²: J,K,T,E,R,S,B,N,C;

от -15 до +15 мВ, от -50 до +50 мВ от -100 до +100 мВ; от -500 до +500 мВ;

от -1 до +1 В; от -2,5 до +2,5 В;

от -20 до +20 мА

1

16

Y = ±0,1 %

I-7011D M-7011D

I-7011P

I-7011PD

Термопары²: J, K, T, E, R, S, B, N, C, L, M

от -15 до +15 мВ, от -50 до +50 мВ

от -100 до +100 мВ; от -500 до +500 мВ; от -1 до +1 В; от -2,5 до +2,5 В;

от -20 до +20 мА⁴

1

16

Y = ±0,1 %

I-7012

I-7012D

от -150 до +150 мВ;

от -500 до +500 мВ; от -1 до +1 В; от -5 до +5 В;

от -10 до +10 В; от -20 до +20 мА⁴

1

16

Y = ±0,1 %

I-7012F

I-7012FD

Y =±0,25 %

I-7014

Y = ±0,05 %

I-7013

I-7013D M-7013P

M-7013PD

Т ермопреобразователи сопротивления³:

Pt 100, Pt 1000, Ni 120

1

16

Y =±0,05 %

I-7033

M-7033

I-7033D

M-7033D

3

Y = ±0,1 %

I-7015

М-7015

Т ермопреобразователи сопротивления³

Pt100, Pt1000, Ni120, Cu50, Cu100, Cu1000

6

16

Y = ±0,05 %

I-7015P

М-7015Р

I-7016

М-7016

I-7016D

M-7016D

I-7016P

I-7016PD

от -15 до +15 мВ; от -50 до +50 мВ; от -100 до +100 мВ; от -500 до 500 мВ; от-1 до +1 В; от -2,5 до +2,5 В;

от -20 до +20 мА

2

16

Y =±0,05 %

Выход от 0 до +10 В

1

I-7017

M-7017

от -150 до +150 мВ; от -500 до +500 мВ; от -1 до +1 В; от -5 до +5 В;

от -10 до +10 В; от -20 до +20 мА⁴ от 4 до 20 мА⁴ ; от 0 до 20 мА⁴

8

16

Y = ±0,1 %

I-7017F

Y = ±0,5 %

I-7017C

M-7017C

от 0 до 20 мА; от 4 до 20 мА;

от -20 до +20 мА

8

16 бит

Y = ±0,1 %

I-7017FC

I-7017RC

M-7017RC

Y = ±0,5 %

I-7017R

M-7017R

от -150 до +150 мВ; от -500 до +500 мВ; от -1 до +1 В; от -5 до +5 В;

от -10 до +10 В; от -20 до +20 мА⁴ от 4 до 20 мА⁴; от 0 до 20 мА⁴

8

16

Y = ±0,1 % в нр

Y = ±0,5 % в бр

1

2

3

4

5

I-7017R-A5

M-7017R-A5

от -50 до +50 В; от -150 до +150 В

8

16

Y = ±0,1 % в нр

Y = ±0,5 % в бр

I-7017RC M-7017RC I-7017FC

от 0 до 20 мА;

от 4 до 20 мА; от -20 до +20 мА

8

16

Y = ±0,5 %

I-7017C

M-7017C

Y = ±0,1 %

I-7017Z

M-7017Z

от -150 до +150 мВ; от -500 до +500 мВ; от -1 до +1 В; от -5 до +5 В;

от -10 до +10 В; от -20 до +20 мА от 4 до 20 мА; от 0 до 20 мА

10/20

16

Y = ±0,1 % в нр

Y = ±0,5 % в бр

I-7018

M-7018

Термопары²: J,K,T,E,R,S,B,N,C;

от -15 до +15 мВ, от -50 до +50 мВ; от -100 до +100 мВ; от -500 до +500 мВ;

от -1 до +1 В; от -2,5 до +2,5 В; от -20 до +20 мА от 4 до 20 мА;

от 0 до 20 мА

6

16

Y = ±0,1 %

I-7018R M-7018R

8

16

I-7018P

Термопары²: J, K, T, E, R, S, B, N, L, C, M;

от -15 до +15 мВ, от -50 до +50 мВ; от -100 до +100 мВ; от -500 до +500 мВ; от -1 до +1 В; от -2,5 до +2,5 В;

от -20 до +20 мА⁴

8

16

Y = ±0,1 %

I-7018BL

Термопары²: J, K, T, E, R, S, B, N, C

8

16

Y = ±0,15 %

I-7018Z M-7018Z

Термопары²: J, K, T, E, R, S, B, N, L, C,

^{M, L}DIN43710^;

от -15 до +15 мВ, от -50 до +50 мВ; от -100 до +100 мВ; от -500 до +500 мВ;

от -1 до +1 В; от -2,5 до +2,5 В;

от -20 до +20 мА⁴; от 4 до 20 мА⁴;

от 0 до 20 мА⁴

10

16

Y = ±0,1 %

I-7019R

M-7019R

Термопары²: J, K, T, E, R, S, B, N, L, C,

^{M, L}DIN43710^;

от -15 до +15 мВ, от -50 до +50 мВ; от -100 до +100 мВ; от -150 до +150 мВ; от -500 до +500 мВ;

от -1 до +1 В; от -2,5 до +2,5 В;

от -5 до +5 В; от -10 до +10 В

от -20 до +20 мА; от 4 до 20 мА;

от 0 до 20 мА

8

16

Y = ±0,1 %

M-7019Z

Термопары: J,K,T,E,R,S,B,N,C;L; M²; от -15 до +15 мВ, от -50 до +50 мВ; от -100 до +100 мВ; от -150 до +150 мВ;

от -500 до +500 мВ; от -1 до +1 В; от -2,5 до +2,5 В; от -5 до +5 В;

от -10 до +10 В; от -20 до +20 мА;

от 4 до 20 мА; от 0 до 20 мА

10

16

Y = ±0,1 %⁵

1

2

3

4

5

Модули цифро-аналогового преобразования

I-7021

от 0 до 10 В

от 0 до 20 мА; от 4 до 20 мА

1

12

Y= ±0,1 %⁶

I-7021P

16

Y = ±0,02 %⁶

М-7021 А

от 0 до 5 В, от 0 до 10 В; от -5 до +5 В, от -10 до +10 В;

1

12

Y = ±0,1 %⁶

I-7022

M-7022

от 0 до 5 В, от 0 до 10 В; от 0 до 20 мА, от 4 до 20 мА

2

12

Y = ±0,1 %⁶

М-7022А

от 0 до 5 В, от 0 до 10 В; от -5 до +5 В, от -10 до +10 В;

от 0 до 20 мА, от 4 до 20 мА

I-7024

M-7024

от 0 до 5 В; от -5 до +5 В; от 0 до 10 В; от -10 до +10 В; от 0 до 20 мА;

от 4 до 20 мА

4

14

Y = ±0,1 %

I-7024R

M-7024R

M-7024L

12

M-7024U

M-7024UD

16

Y = ±0,02 %

M-7028

M-7028D

8

12

Y = ±0,1 %

I-7080

M-7080

I-7080D

M-7080D

от 1 Гц до 100 кГц

3

32

Д =±1 Гц

I-7080B

M-7080B

I-7080BD

M-7080BD

2

I-7083

I-7083D

I-7083B

I-7083BD

от 1 Гц до 1 МГц

3

32

Д=±10 Гц

I-7088

M-7088

I-7088D

M-7088D

8

1

2

3

4

5

М-7084

от 1 Гц до 200 кГц включ. св. 200 кГц до 1 МГц

8

32

6 = ±0,025 %

6 = ±0,1 %

Примечания

Y - приведенная к верхнему значению диапазона погрешность измерений;

6 - относительная погрешность измерений;

Д - абсолютная погрешность измерений;

в нр - в нормальном режиме работы;

в бр - в быстром режиме работы;

• 1 Для диапазона от -10 до +85 °C;

• 2 Диапазоны измерений сигналов от термопар приведены в таблице 7;

• 3 Диапазоны измерений сигналов от термопреобразователей сопротивления в соответствии с ГОСТ 6651-2009;

• 4 Необходимо использовать внешнее сопротивление с номинальным значением R=125 Ом;

• 5 Пределы допускаемой погрешности указаны для нормальных условий эксплуатации. Температурный коэффициент ±25 млн^-1/°С;

• 6 Пределы допускаемой погрешности обратного счета у = ±0,5 %

• 7 Указаны диапазоны входных сигналов применяемых термисторов: Precon ST-A3, Fenwell U, YSI L100, YSI L300, YSI L1000, YSI B2252, YSI B3000, YSI B5000, YSI B6000, YSI B10000, YSI H10000, YSI H30000, User-defined

Таблица 3 -

Метрологические характеристики модулей серии tM

Модель

Диапазон измерений

Количе

ство каналов

Разрядность, бит

Пределы допускаемой основной погрешности

1

2

3

4

5

tM-AD2

от 0 до 500 мВ; от 0 до 1 В; от 0 до 2,5 В; от 0 до 5 В; от 0 до 10 В; от 0 до 20 мА;

от 4 до 20 мА

2

14

Y = ±0,1 %

12

Y = ±0,5 %

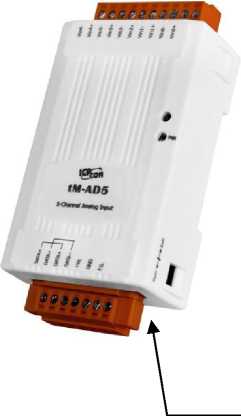

tM-AD5

от -1 до +1 В; от -2,5 до +2,5 В; от -5 до +5 В; от -10 до +10 В

5

14

Y = ±0,1 %

12

Y = ±0,5 %

tM-AD5C

от -20 до + 20 мА; от 0 до 20 мА; от 4 до 20 мА

5

14

Y = ±0,1 %

12

Y = ±0,5 %

tM-AD8

от 0 до 500 мВ; от 0 до 1 В; от 0 до 2,5 В; от 0 до 5 В;

от 0 до 10 В

8

14

Y = ±0,1 %

12

Y = ±0,5 %

tM-AD8C

от 0 до 20 мА от 4 до 20 мА

8

14

Y = ±0,1 %

12

Y = ±0,5 %

tM-TH8

от 10 до 180000 Ом²

от 10 до 204800 Ом²

8

16

Y = ±1,0 %¹

tM-P4A4

tM-P4C4

от 1 до 100 Гц

4

16

Д = ±1 Гц¹

1

2

3

4

5

tM-P8

от 1 до 100 Гц

8

16

Д = ±1 Гц¹

tM-P3R3

от 1 до 100 Гц

3

Примечания

Y - приведенная к верхнему значению диапазона погрешность измерений;

Д - абсолютная погрешность измерений;

• 1 Пределы допускаемой погрешности указаны для нормальных условий эксплуатации. Температурный коэффициент ±25 млн^-1/°С;

• 2 Указаны диапазоны входных сигналов применяемых термисторов: Precon ST-A3, Fenwell U, YSI L100, YSI L300, YSI L1000, YSI B2252, YSI B3000, YSI B5000, YSI B6000, YSI B10000, YSI H10000, YSI H30000, User-defined

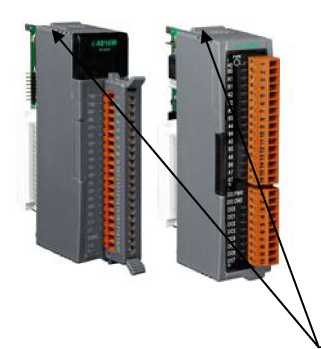

Модель

Диапазон измерений/воспроизведения

Количе

ство каналов

Разрядность, бит

Пределы допускаемой погрешности

1

2

3

4

5

Модули аналого-цифрового преобразования

I-8014W

от -10 до +10 В; от -5 до +5 В; от -2,5 до +2,5 В, от -1,25 до +1,25В;

от -20 до +20 мА

8 или

16

16

Y = ±0,05 %

I-8014CW

от -20 до +20 мА

8

16

Y = ±0,05 %

I-8017DW I-8017HCW

I-8017HW

от -1,25 до +1,25 В; от -2,5 до +2,5 В; от -5 до +5 В; от - 10 до +10 В от -20 до +20 мА¹

16

14

Y = ±0,1 %²

I-8017H

I-8017H-G

от -10 до +10 В; от -5 до +5 В; от -2,5 до +2,5 В; от -1,25 до +1,25 В;

от -20 до +20 мА

8

14

Y = ±0,1 %

I-8024

I-8024-G

I-8024W

10 В

4

14

Y = ±0,1 %^3,4

от 0 до 20 мА

Y = ±0,2 %^3,4

I-87004W

от -55 до +125°C⁶

4

12

Д = ±0,5 °C

I-87005W

от 10 до 180000 Ом¹⁶ от 10 до 204800 Ом¹⁶

8

16

Y = ±0,1 %⁷

I-87013

I-87013-G

Термопреобразователи

8 сопротивления :

Pt 100; Pt 1000; Ni 120

4

16

Y = ±0,1 %

I-87013W

Термопреобразователи

8

сопротивления :

Pt 100; Pt 1000; Cu50; Ni 120

4

16

Y = ±0,1 %

I-87015W

I-87015PW

Термопреобразователи

8 сопротивления :

Pt 100; Pt 1000; Ni 120; Cu50; Cu 100;

Cu 1000

7

16

Y = ±0,05 %³

1

2

3

4

5

I-87016W

от -15 до +15 мВ; от-50 до+50 мВ; от -100 до +100 мВ; от -500 до +500 мВ;

от -1 до +1 В; от -2,5 до +2,5 В

2

16

Y = ±0,05 %

от -20 до +20 мА

Y = ±0,1 %

I-87017 I-87017-G

от -10 до +10 В; от -5 до +5 В; от +1 до +1 В; от -500 до +500 мВ;

от -150 до +150 мВ от -20 до +20 мА¹

8

16

Y = ±0,1 %⁷

12

Y = ±0,5 %⁷

I-87017W

I-87017RW

от -150 до +150 мВ; от -500 до +500 мВ; от -1 до +1 В; от -5 до +5 В;

от -10 до +10 В;

от 0 до 20 мА¹; от 4 до 20 мА¹;

от -20 до +20 мА¹

8

16

Y = ±0,1 %⁷ в нр

Y = ±0,5 %⁷ в бр

I-87017W-A5

от -50 до +50 В; от -150 до +150 В

8

16

Y = ±0,1 %⁷

12

Y = ±0,25 %⁷

I-87017RCW

от 0 до 20 мА; от 4 до 20 мА; от -20 до +20 мА

8

16

Y = ±0,1 %⁷

12

Y = ±0,5 %⁷

I-87017DW

от -150 до +150 мВ; от -500 до +500 мВ; от -1 до +1 В; от -5 до +5 В;

от -10 до +10 В;

от 0 до 20 мА¹; от 4 до 20 мА¹;

от -20 до +20 мА¹

8/16

16

Y = ±0,1 %⁷

12

Y = ±0,5 %⁷

I-87017ZW

от -150 до +150 мВ; от -500 до +500 мВ; от -1 до +1 В; от -5 до +5 В;

от -10 до +10 В;

от 0 до 20 мА; от 4 до 20 мА;

от -20 до +20 мА

10/20

16

Y = ±0,1 %⁷ в нр

Y = ±0,5 %⁷ в бр

I-87017W-RMS

от 0 до 10 В скз; от 0 до 5 В скз; от 0 до 1 В скз;

от 0 до 500 мВ скз; от 0 до 150 мВ скз

8

16

Y = ±0,15 %^1,13 при частоте 50/60 Гц

Y = ±0,5 %^1,13 при частоте от 45 Гц до 10 кГц

Y = ±0,2 %¹ при k от 1 до 2

Y = ±0,35 %¹ при k св. 2 до 3

Y = ±0,35 %^1,14

от 0 до 10 В скз; от 0 до 5 В скз; от 0 до 1 В скз (в режиме постоянного тока)

Y = ±0,3 %¹

1

2

3

4

5

I-87018

I-87018-G

I-87018W

I-87018RW

I-87018PW

Термопары⁹: J,K,T,E,R,S,B,N,C,L,M, ^LDIN43710^;

от -15 до +15 мВ; от -50 до +50 мВ; от -100 до +100 мВ; от -500 до +500 мВ; от -1 до +1 В; от -2,5 до +2,5 В; от -20 до +20 мА¹

8

16

Y = ±0,1 %⁷ в нр

Y = ±0,5 %⁷ в бр

I-87018ZW

10

Y = ±0,1 %⁷ в нр

Y = ±0,5 %⁷ в бр

I-87019PW

Термопары: J,K,T,E,R,S,B,N,C,L;M; LDIN43710;

от -15 до +15 мВ; от -50 до +50 мВ; от -100 до +100 мВ; от -500 до +500 мВ; от -1 до +1 В; от -2,5 до +2,5 В; от -5 до +5 В; от -10 до +10 В;

от 0 до 20 мА; от 4 до 20 мА; ±20 мА

8

16

Y = ±0,1 %¹⁰

I-87019RW

Y = ±0,1 %⁷

I-87019ZW

10

16

Y = ±0,1 %⁷

Модули цифро-аналогового преобразования

I-8024

I-8024-G

от -10 до +10 В

4

12

Y = ±0,1 %^3,11

от 0 до 20 мА

Y = ±0,2 %^3,11

I-87022

от 0 до 10 В; от 0 до 20 мА; от 4 до 20мА

2

12

Y = ±0,1 %¹¹

I-87024

от 0 до 5 В; от -5 до +5 В; от 0 до 10 В; от -10 до +10 В;

от 0 до 20 мА; от 4 до 20 мА

4

14

Y = ±0,1 %³

I-87024CW

от 0 до 20 мА; от 4 до 20 мА

4

12

Y = ±0,1 %⁷

I-87024UW

от 0 до +5 В; от -5 до +5 В; от 0 до 10 В; от -10 до +10 В;

от 0 до 20 мА; от 4 до 20 мА

16

Y = ±0,02 %⁷

I-87024DW

от 0 до +5 В; от -5 до +5 В; от 0 до 10 В; от -10 до +10 В;

от 0 до 20 мА; от 4 до 20 мА

4

14

Y = ±0,1 %³

I-87024RW

Y = ±0,1 %⁷

I-87024W

I-87026

I-87026-G

от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА

2

16

Y = ±0,02 %^11,12

I-87028CW

от 0 до 20 мА; от 4 до 20 мА

8

12

Y = ±0,1 %⁷

I-87028UW

от 0 до 5 В; от -5 до +5 В; от 0 до 10 В; от -10 до +10 В;

от 0 до 20 мА; от 4 до 20 мА

16

Y = ±0,02 %⁷

1

2

3

4

5

У ниверсальные модули

I-87026PW

Аналоговый вход:

от -150 до +150 мВ; от -500 до +500 мВ; от -1 до+ 1 В; от -5 до +5 В;

от -10 до +10 В;

от 0 до 20 мА; от 4 до 20 мА;

от -20 до +20 мА

6

16

Y = ±0,1 %⁷

12

y = ±0,5 %⁷

Аналоговый выход:

от 0 до 5 В; от -5 до +5 В; от 0 до 10 В; от -10 до +10 В;

от 0 до 20 мА; от 4 до 20 мА

2

12

y = ±0,1 %

I-8026W

Аналоговый вход: от -10 до +10 В; от -5 до+5 В;

от -2,5 до +2,5 В; от 1,25 до +1,25 В;

от -20 до +20 мА

6

12

y = ±0,2 %⁵

Аналоговый выход: от -10 до +10 В; от -5 до +5 В; от 0 до 10 В; от 0 до 5 В, от 0 до 20 мА

2

12

Y = ±0,2 %

I-87016W

Аналоговый вход:

от -15 до+15 мВ; от -50 до + 50 мВ; от -100 до +100 мВ; от -500 до + 500 мВ;

от -1 до +1 В; от -2,5 до +2,5 В

2

16

y = ±0,05 %

от -20 до +20 мА

Y = ±0,1 %

Аналоговый выход: от 0 до 10 В

1

Y = ±0,05 %¹⁵

Примечания

Y - приведенная к верхнему значению диапазона погрешность измерений;

Д - абсолютная погрешность измерений;

в нр - в нормальном режиме работы;

в бр - в быстром режиме работы; скз - среднеквадратическое значение;

• 1 Необходимо использовать внешнее сопротивление с номинальным значением R = 125 Ом;

• 2 Пределы допускаемой погрешности указаны для нормальных условий эксплуатации. Температурный коэффициент ±10 млн^-1/°С;

• 3 Пределы допускаемой погрешности указаны для нормальных условий эксплуатации. Температурный коэффициент ±20 млн^-1/°С;

• 4 Пределы допускаемой погрешности обратного счета у = ±1 %;

• 5 Пределы допускаемой погрешности определяется как ±(у + 1 единица младшего разряда);

• 6 Диапазон показаний от -55 до +125 °C;

• 7 Пределы допускаемой погрешности указаны для нормальных условий эксплуатации. Температурный коэффициент ±25 млн^-1/°С;

• 8 Диапазоны измерений сигналов от термопреобразователей сопротивления в соответствии с ГОСТ 5561-2009;

• 9 Диапазоны измерений сигналов от термопар приведены в таблице 7;

• 10 Пределы допускаемой погрешности указаны для нормальных условий эксплуатации. Температурный коэффициент ±20 мкВ/°С

• 11 Пределы допускаемой погрешности обратного счета y = ±0,5 % для I-87022; y = ±1,0 % для I-8024, I-8024-G, I-87026, I-87026-G;

1

2

3

4

5

• 12 Пределы допускаемой погрешности указаны для нормальных условий эксплуатации. Температурный коэффициент ±5 млн^-1/°С.

• 13 Форма сигнала синусоидальная, k - коэффициент амплитуды;

• 14 Не оговоренные случаи;

• 15 Пределы допускаемой погрешности указаны для нормальных условий эксплуатации. Температурный коэффициент ±50 млн^-1/°С

• 16 Указаны диапазоны входных сигналов применяемых термисторов: Precon ST-A3, Fenwell U, YSI L100, YSI L300, YSI L1000, YSI B2252, YSI B3000, YSI B5000, YSI B6000, YSI B10000, YSI H10000, YSI H30000, User-defined

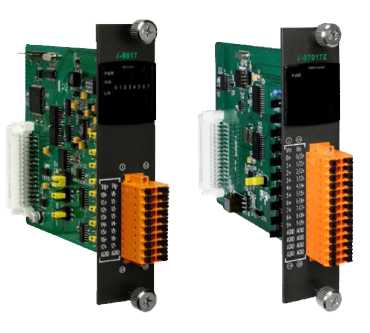

Таблица 5 -

Метрологические характеристики модулей серий I-9000, I-97000

Модель

Диапазон измерений/воспроизведения

Количе

ство каналов

Разрядность, бит

Пределы допускаемой погрешности

1

2

3

4

5

Модули аналого-цифрового преобразования

I-9014

от -10 до +10 В, от -5 до +5 В, от -2,5 до +2,5 В, от -1,25 д₁о +1,25 В, от -20 до +20 мA¹

16/8

16

Y = ±0,05 %

I-9014C

от -20 до +20 мА

8

I-97015

Т ермопреобразователи сопротивления⁴ Pt100, Pt1000, Ni100, Ni120, Cu50, Cu100, Cu1000

8

16

Y = ±0,05 %⁵

I-9017

от -10 до +10 В, от -5 до +5 В, от -2,5 до +2,5 В, от -1,25 до +1,25 В, от -20 до +20 мA

16/8

14

Y = ±0,1 %²

I-9017-15

от -10 до +10 В, от -5 до +5 В, от -2,5 до +2,5 В, от -1,25 д₁о +1,25 В, от -20 до +20 мA¹

30/15

14

Y = ±0,1 %²

1-9017С-15

от -20 до +20 мА

15

I-97017Z

от -150 до +150 мВ, от -500 до +500 мВ, от -1 до +1 В, от -5 до +5 В, от -10 до +10 В, от -20 до +20 мА, от 0 до 20 мА, от 4 до 20 мA

20/10

16

• Y = ±0,1 %³ в нр

• Y = ±0,5 %³ в бр

I-97018

Термопары⁶: J,K,T,E,R,S,B,N,C,L;M;

^LDIN43710^;

от -15 до +15 мВ; от -50 до +50 мВ; от -100 до +100 мВ; от -500 до +500 мВ;

от -1 до +1 В; от -2,5 до +2,5 В;

от 0 до 20 мА; от 4 до 20 мА; от -20 до +20 мА

8

16

Y = ±0,1 %

I-97019

Термопары⁶: J,K,T,E,R,S,B,N,C,L;M;

^LDIN43710^;

от -15 до +15 мВ; от -50 до +50 мВ; от -100 до +100 мВ; от -500 до +500 мВ;

от -1 до +1 В; от -2,5 до +2,5 В;

от -5 до +5 В, от -10 до +10 В

от 0 до 20 мА; от 4 до 20 мА; от -20 до +20 мА

8

16

Y = ±0,1 %

1

2

3

4

5

Модули цифро-аналогового преобразования

I-9024

от -10 до +10 В от 0 до 20 мА

4

14

Y = ±0,02 %³

I-9024 U

от 0 до 5 В, от -5 до +5 В, от 0 до 10 В, от -10 до +10 В,

от 0 до 20 мА, от 4 до 20 мА

4

16

Y = ±0,02 %³

I-9028 U

8

Примечания

Y - приведенная к верхнему значению диапазона погрешность измерений;

в нр - в нормальном режиме работы;

в бр - в быстром режиме работы;

• 1 Использовать внешнее сопротивление с номинальным значением R = 125 Ом;

• 2 Пределы допускаемой погрешности указаны для нормальных условий эксплуатации. Температурный коэффициент ±10 млн^-1/°С;

• 3 Пределы допускаемой погрешности указаны для нормальных условий эксплуатации. Температурный коэффициент ±25 млн^-1/°С;

• 4 Диапазоны измерений сигналов от термопреобразователей сопротивления приведены в соответствии с ГОСТ 6651-2009;

• 5 Пределы допускаемой погрешности указаны для нормальных условий эксплуатации. Температурный коэффициент ±20 млн^-1/°С;

• 6 Диапазоны измерений сигналов от термопар приведены в таблице 7.

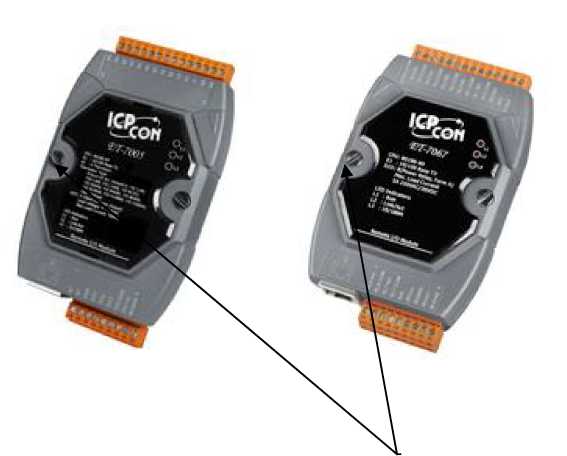

Модель

Диапазон измерений/воспроизведения

Количество

кана-лов

Разрядность, бит

Пределы допускаемой погрешности

1

2

3

4

5

Модули аналого-цифрового преобразования

ET-7002

PET-7002

от -150 до +150 мВ; от -500 до +500 мВ; от -1 до +1 В; от -5 до +5 В;

от -10 до +10 В; от 0 до 20 мА; от 4 до 20 мА; от -20 до +20 мА

3

16

Y= ±0,1 %¹ в нр

Y= ±0,5 %¹ в бр

ET-7005

PET-7005

от 10 до 180000 Ом⁵ от 10 до 204800 Ом⁵

8

16

Y = ±0,1 %¹

ET-7015

PET-7015

Т ермосопротивления²:

Pt 100; Pt 1000; Ni 120;Cu 100; Cu

1000

7

16 бит

Y = ±0,05 %¹

ET-7017

PET-7017

ET-7217

PET-7217 ET-7017-10 PET-7017-10 ET-7217-10 PET-7217-10

от -150 до +150 мВ;

от -500 до +500 мВ; от -1 до +1 В; от -5 до +5 В ; от -10 до +10 В ; от 0 до 20 мА;

от 4 до 20 мА; от -20 до +20 мА

8

16

Y= ±0,1 %¹ в нр

Y= ±0,5 %¹ в бр

20/10

1

2

3

4

5

ET-7018Z

PET-7018Z

ET-7218Z

PET-7218Z

Термопары³: J,K,T,E,R,S,B,N,C,L,M; ^LDIN43710^: от -15 до +15 мВ; от -50 до +50 мВ; от -100 до +100 мВ; от -500 до +500 мВ; от -1 до +1 В; от -2,5 до +2,5 В; от 0 до 20 мА; от 4 до 20 мА;

от -20 до +20 мА

10

16

Y = ±0,1 %¹

ET-7019

PET-7019

Термопары³: J,K,T,E,R,S,B,N,C,L,M;

LDIN43710:

от -15 до +15 мВ; от -50 до +50 мВ; от -100 до +100 мВ; от -150 до +150 мВ; от -500 до +500 мВ;

от -1 до +1 В; от -2,5 до +2,5 В;

от -5 до +5 В, от -10 до +10 В

от 0 до 20 мА; от 4 до 20 мА; от -20 до +20 мА

8

16

Y = ±0,1 %¹

ET-7019Z

PET-7019Z

ET-7219Z

PET-7219Z

10

ET-7044

PET-7044

ET-7052

PET-7052

от 1 до 500 Гц

8

32

Д = ±1 Гц

ET-7244

PET-7244

ET-7252

PET-7252

ET-7255

PET-7055

от 1 до 100 Гц

ET-7050

PET-7050

от 1 до 500 Гц

12

32

Д = ±1 Гц

ET-7250

PET-7250

от 1 до 100 Гц

ET-7051

PET-7051

ET-7053

PET-7053

от 1 до 500 Гц

16

32

Д = ±1 Гц

ET-7251

PET-7251

ET-7253

PET-7253

от 1 до 100 Гц

ET-7060

PET-7060

ET-7065

PET-7065

от 1 до 500 Гц

6

32

Д = ±1 Гц

ET-7260

PET-7260

от 1 до 100 Гц

1

2

3

4

5

Модули цифро-аналогового преобразования

ET-7028

PET-7028

ET-7228

PET-7228

от 0 до 5 В, от -5 до +5 В, от 0 до 10 В, от -10 до +10 В,

от 0 до 20 мА, от 4 до 20 мА

8

12

Y = ±0,1 %

ET-7024

PET-7024

ET-7224

PET-7224

4

У ниверсальные модули

ET-7016

PET-7016

Аналоговый вход:

от -15 до +15 мВ; от -50 до +50 мВ; от -100 до +100 мВ; от -500 до +500 мВ; от-1 до +1 В; от -2,5 до +2,5 В;

от 0 до 20 мА; от 4 до 20 мА; от -20 до +20 мА

2

16

Y = ±0,05 %¹

Аналоговый выход: от 0 до 10 В

1

Y = ±0,05 %⁴

ET-7204

PET-7204

Аналоговый вход:

от -500 до +500 мВ; от -1 до +1 В; от -5 до +5 В; от -10 до +10 В от 0 до 20 мA; от -20 до +20 мА;

от 4 до 20 мА

4

16

Y = ±0,1 %¹ в нр

Y = ±0,5 %¹ в бр

Аналоговый выход:

от 0 до 5 В ; от -5 до +5 В , от 0 до10 В ; от -10 до +10 В ; от 0 до 20 мА;

от 4 до 20 мA

4

12

Y = ±0,1 %

ET-7026

PET-7026

ET-7226

PET-7226

Аналоговый вход:

от -500 до +500 мВ; от -1 до +1 В; от-50 до +5 В ; от -10 до + 10 В ; от 0 до 20 мА;

от 4 до 20 мА; от -20 до +20 мА

6

16

Y = ±0,1 %¹ в нр

Y = ±0,5 %¹ в бр

Аналоговый выход:

от 0 до 5 В ; от -5 до +5 В , от 0 до10 В ; от -10 до +10 В ; от 0 до 20 мА;

от 4 до 20 мА

2

12

Y = ±0,1 %

Примечания

Y - приведенная к верхнему значению диапазона погрешность измерений;

Д - абсолютная погрешность измерений;

в нр - в нормальном режиме работы;

в бр - в быстром режиме работы;

• 1 Пределы допускаемой погрешности указаны для нормальных условий эксплуатации. Температурный коэффициент ±25 млн^-1/°С;

• 2 Диапазоны измерений сигналов от термопреобразователей сопротивления приведены в соответствии с ГОСТ 6651-2009;

• 3 Диапазоны измерений сигналов от термопар приведены в таблице 7.

• 4 Пределы допускаемой погрешности указаны для нормальных условий эксплуатации. Температурный коэффициент ±50 млн^-1/°С.

• 5 Указаны диапазоны входных сигналов применяемых термисторов: Precon ST-A3, Fenwell U, YSI L100, YSI L300, YSI L1000, YSI B2252, YSI B3000, YSI B5000, YSI B6000, YSI B10000, YSI H10000, YSI H30000, User-defined

Тип термопары

Диапазон измерений, °С

J

от -210 до +760

K

от -270 до +1372

T

от -270 до +400

E

от -270 до +1000

R, S

от 0 до +1768

B

от 0 до +1820

N

от -270 до +1300

L

от -200 до +800

M

от -200 до +100

LDIN43710

от -200 до +900

Примечание - Погрешность компенсации холодного спая термопар включена в основную погрешность

Наименование характеристики

Значение

Электропитание от источника постоянного тока, В

от 10 до 30

Условия эксплуатации:

- температура окружающей среды, °С

от -25 до +75

- относительная влажность (без конденсации), %

от 10 до 90

- атмосферное давление, кПа

от 96 до 104

Средняя наработка на отказ, ч, не менее

200000

Средний срок службы, лет, не менее

10

• -  Габаритные размеры (Ш*В*Г), мм:

• -  серия ЕТ, РЕТ

72x123x35

- серия I-8000, I-87000

115x102x30

- серия I-7000, M-7000

121,5x33,6x72,1

- серия tM

52x98x27

- сери I-9000, I-97000

144x30,3x134

Масса, кг, не более

0,15
