Номер по Госреестру СИ: 70998-18
70998-18 Расходомеры массовые
(Promass мод. 83F)
Назначение средства измерений:
Расходомеры массовые Promass модели 83F предназначены для измерений массового расходов и массы жидкостей и газов.
Аналитический паспорт типа средства измерений
70998-18 — Расходомеры массовые
Promass мод. 83F
Фирма "Endress+Hauser Flowtec AG"
ШВЕЙЦАРИЯ
МПИ: 4 года
Действует
11
организаций12
владельцев1
версий63
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
11
Организаций-поверителей
эффективное число: 6.3
12
Владельцев СИ
эффективное число: 5.2
37
Экземпляров СИ
по агрегатам владельцев / организаций
73%
Периодические поверки
первичные: 4.8%
0%
Непригодность
0 извещений
50.8%
Поверки юрлиц
доля в общем объёме
3 391 ₽
Средневзвешенная цена
медиана: 3 391 ₽
100%
Покрытие ценами
расчётный известный объём: 6 782 ₽
2 010,0 лет
Средний возраст парка
взвешено по годовому объёму
1 439 дн.
Наблюдаемый МПИ
по фактическим интервалам
1 600
Концентрация поверителей
HHI; доля топ-5: 79.4%
1 907
Концентрация владельцев
HHI; доля топ-5: 78.4%
12
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
21
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 63 поверок; пик пришёлся на 2024 год (19).
- Последний завершённый год показал снижение на 89.5% (2025 к 2024).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет -14.2%.
- Рынок представлен 11 организациями; концентрация умеренная (HHI 1600), доля топ-5 — 79.4%.
- В базе найдено 12 владельцев и 37 экземпляров СИ; доля пяти крупнейших владельцев — 78.4%.
- Средневзвешенная цена поверки — 3 391 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 6 782 руб.
- Наблюдаемый средний интервал между поверками — около 1 439 дней; средний возраст парка по агрегатам организаций — 2 010,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2024 — 19
Долгосрочный CAGR: -14.2%
Активных версий: 1
Ценовой диапазон: 3 391–3 391 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| НОВАТЭК-ПУРОВСКИЙ ЗПК ООО | Юридические лица | 13 | 13 | 1,00 |
| Юр. Лицо | Юридические лица | 7 | 10 | 1,43 |
| Публичное акционерное общество "ЯКУТСКАЯ ТОПЛИВНО-ЭНЕРГЕТИЧЕСКАЯ КОМПАНИЯ" | Юридические лица | 5 | 5 | 1,00 |
| юридическое лицо | Юридические лица | 2 | 2 | 1,00 |
| ООО "Транснефть-Дальний Восток" РНУ "Белогорск" | Юридические лица | 2 | 2 | 1,00 |
| ННК - ННП АО | Юридические лица | 2 | 2 | 1,00 |
| ООО"РусВинил" | Юридические лица | 1 | 1 | 1,00 |
| Акционерное общество "БИОХИМ" | Юридические лица | 1 | 1 | 1,00 |
| ООО "НОВАТЭК - ПУРОВСКИЙ ЗПК" | Юридические лица | 1 | 1 | 1,00 |
| Филиал ООО "Транснефть-Дальний Восток" - РНУ "Дальнереченск" | Юридические лица | 1 | 1 | 1,00 |
| ООО «Лукойл-Волгограднефтепереработка» | Юридические лица | 1 | 1 | 1,00 |
| ООО "ШАРКАЛКОТРАНС" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| d2f008a2-14b5-8549-2d2b-c96b1ef4426b | 70998-18 | 2020-05-07 | — | актуальная |
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

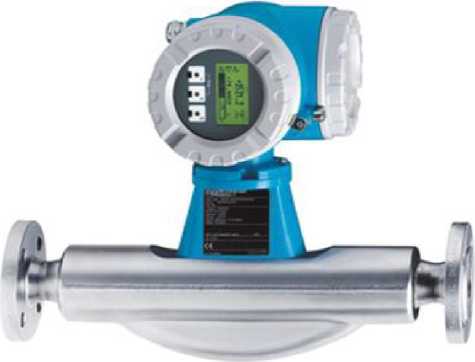

Внешний вид.
Расходомеры массовые
Рисунок № 1

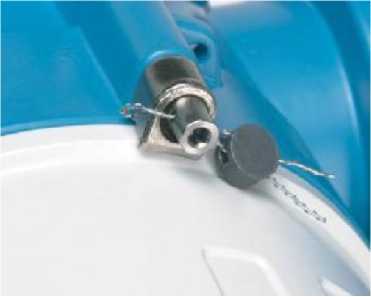

Внешний вид.
Расходомеры массовые
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 167077
ID в реестре СИ - 395961
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Promass мод. 83F, Promass 83F, модель 83F, 83F, Promass 83F Ду15, 83F25-1DRD4/0, CMF, Promass 83F Ду40, Promass 83F80, Promass F, Promass мод. 83F50
Производитель
Изготовитель - Фирма "Endress+Hauser Flowtec AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Статистика
Кол-во поверок - 63
Выдано извещений - 0
Кол-во периодических поверок - 46
Кол-во средств измерений - 57
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2009
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№897 от 2018.05.11 Об утверждении типов средств измерений
№1977 от 2019.08.22 О внесении изменений в описание типа на систему измерений количества и показателей качества газового конденсата склада СУГ-2 Пуровского ЗПК
№1483 от 2020.09.03 О внесении изменений в описание типа СИ Установки измерительные ОЗНА-Агидель
№1633 от 2020.10.02 О внесении изменений в описание типа СИ количества и показателей качества газового конденсата склада СУГ-2
№2101 от 2021.09.23 О внесении изменений в сведения об утвержденных типах средств измерений
№2612 от 2021.11.22 О внесении изменений в сведения об утвержденных типах средств измерений 60424-15, 73361-18, 76645-19, 76743-19, 77045-19
№2313 от 2022.09.19 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
№3209 от 2022.12.19 ПРИКАЗ_Об утверждении типов средств измерений (16)
№386 от 2025.02.26 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№2695 от 2025.12.10 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Наличие аналогов СИ: Расходомеры массовые (Promass мод. 83F)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Endress+Hauser Flowtec AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14589-09 01.08.2014 |
Расходомеры электромагнитные, Promag Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
4 года |
|
15201-07 01.09.2012 |
Расходомеры массовые, Promass Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
4 года | |
|
15201-11 27.11.2025 |
Расходомеры массовые, Promass Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
4 года |
|
15202-09 01.08.2014 |
Расходомеры вихревые, Prowirl Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ |
4 года |
|
15202-14 08.08.2019 |
Расходомеры вихревые, Prowirl Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ |
5 лет |
|
29674-08 01.01.2013 |
Расходомеры-счетчики ультразвуковые, Prosonic Flow Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ |
4 года |
|
35688-07 01.09.2012 |
Расходомеры-счетчики тепловые, t-mass Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
2 года | |
|
35688-09 01.08.2014 |
Расходомеры-счетчики тепловые, t-mass Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
35688-13 05.03.2028 |
Расходомеры-счетчики тепловые, t-mass Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
3 года |
|
36934-08 01.02.2013 |
Устройства имитационно-поверочные, FieldCheck Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
36934-12 02.05.2022 |
Устройства имитационно-поверочные, FieldCheck Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
37965-08 01.06.2013 |
Расходомеры массовые, LPGmass, CNGmass Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ |
4 года |
|
50365-12 28.04.2022 |
Расходомеры массовые, Promass X Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
4 года |
|
70998-18 |
Расходомеры массовые, Promass мод. 83F Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
4 года |
|
37965-14 06.03.2019 |
Расходомеры массовые, LPGmass, CNGmass, CNGmass DCI Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
4 года | |
|
35688-13 02.04.2018 |
Расходомеры-счетчики тепловые, t-mass Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
3 года | |
|
75909-19 |
Расходомеры-счетчики ультразвуковые, Prosonic Flow 92F Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
4 года |
|
76031-19 12.09.2024 |
Преобразователи плотности жидкости, Promass Q 300, Promass Q 500 Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
5 лет |
|
76833-19 |
Расходомеры массовые, Promass 83F Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
4 года |
|
81952-21 |
Счетчики-расходомеры массовые, Promass F 300 Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
88745-23 |
Расходомеры массовые, Promass 83F Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Кто поверяет Расходомеры массовые (Promass мод. 83F)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "ПМ" (RA.RU.312573) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| Дальневосточный филиал ФГУП "ВНИИФТРИ" (75) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 18 | 0 | 18 | 0 | 9 | 0 | 9 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 11 | 0 | 11 | 0 | 10 | 0 | 10 | |||
| ООО "НМОП" (RA.RU.311359) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ЭРИС" (RA.RU.310699) | 7 | 3 | 4 | 0 | 1 | 0 | 1 | |||
| ООО "ИНФРАСТРУКТУРА ТК" (RA.RU.312735) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Расходомеры массовые (Promass мод. 83F)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Мурманский ЦСМ Мурманская область |
3391 | 3391 |
Программное обеспечение
встроенное.Программное обеспечение расходомеров массовых Promass модели 83F (далее - ПО), реализует алгоритмы вычисления параметров потока и отвечает за хранение конфигурационных параметров первичного преобразователя расхода и значения сумматоров расхода.
Программное обеспечение расходомеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычисление (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (firmware) в виде Hex-File. Доступ к цифровому идентификатору firmware (контрольной сумме) невозможен.
Наименование ПО имеет структуру 3.Y.Z, где:
Y - идентификационный номер текущей версии Software (от 00 до 99) -характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами).
Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики расходомера.
Наименование ПО отображается на дисплее преобразователя при его включении (как неактивное, не подлежащее изменению).
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Наименование ПО |
Promass Amplifier |
Promass Communication |
|
Идентификационное наименование ПО |
SW-REV.AMP |
SW-REV.I/O |
|
Номер версии (идентификационный номер) ПО |
V3.0y.zz |
V1.0y.zz |
|
Цифровой идентификатор ПО |
не отображается |
не отображается |
Защита ПО расходомеров массовых Promass модели 83F от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Примененные специальные средства защиты исключают возможность несанкционированной модификации, обновления (загрузки), удаления, изменения конфигурации и иных преднамеренных изменений ПО и измеряемых (вычисляемых) данных.
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, закрепленную на корпусе первичного преобразователя расхода, методом лазерной гравировки или наклейкой и в центр титульных листов руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам массовым Promass модели 83F
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП 0667-1-2017 «Инструкция. ГСИ. Расходомеры массовые Promass модели 83F. Методика поверки», утвержденному ФГУП «ВНИИР» 08.09.2017 г.
Основные средства поверки:
- рабочий эталон единиц массового расхода, массы жидкости в потоке 2-го разряда в
соответствии с частью 1 приказа Росстандарта от 07.02.2018 г. № 256;
- рабочий эталон единиц объема, объемного расхода жидкости в потоке 2-го разряда в соответствии с частью 2 приказа Росстандарта от 07.02.2018 г. № 256;
- рабочий эталон единицы плотности 1-го разряда по ГОСТ 8.024-2002.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке расходомера массового Promass модели 83F и на пломбу в соответствии с рисунком 2.
Изготовитель
Фирма Endress+Hauser Flowtec AG, Швейцария
Адрес: Kaegenstrasse 7, CH-4153 Reinach/BL, Switzerland
Заявитель
Общество с ограниченной ответственностью «НОВАТЭК ПУРОВСКИЙ ЗПК» (ООО «НОВАТЭК ПУРОВСКИЙ ЗПК»)
ИНН 8911020197
Адрес: 629851, Ямало-Ненецкий АО, Пуровский район, г. Тарко-Сале, ул. Мезенцева 2 Юридический адрес: 629880, Ямало-Ненецкий АО, Пуровский район, Лимбей РЗД Телефон: (34997) 46-300; Факс: (34997) 46-464
Е-mail: common@zpk.novatek.ru
Web-сайт: http://www.novatek.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 «а»
Телефон:(843) 272-70-62; Факс: (843) 272-00-32
Е-mail: office@vniir.org
Web-сайт: www.vniir.org
Принцип действия расходомеров массовых Promass модели 83F основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них потока измеряемой среды. Силы Кориолиса вызывают поперечные колебания противоположных сторон трубок и, как следствие, фазовые смещения их частотных характеристик, пропорциональные массовому расходу.
Расходомеры массовые Promass модели 83F состоят из первичного преобразователя расхода (датчика) и вторичного преобразователя (вычислителя).
Первичный преобразователь расхода производит прямые измерения фазового смещения колебаний двух измерительных трубок, расположенных в его полости. Измеренные значения передаются во вторичный преобразователь. Вторичный преобразователь осуществляет определение массового расхода и массы измеряемой среды.
Вторичный преобразователь обеспечивает питание и обработку сигналов, поступающих с первичного преобразователя, вычисление массового расходов и массы измеряемой среды, протекающей через первичный преобразователь. Вторичный преобразователь формирует частотный, токовый и цифровые выходные сигналы и выполняет их передачу на верхний уровень. Вторичный преобразователь имеет дисплей, индицирующий параметры работы расходомеров массовых Promass модели 83F.
Общий вид расходомеров массовых Promass модели 83F представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Пломбировка осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбу, установленную на контровочной проволоке, пропущенной через специальные отверстия вычислителя.
Рисунок 1 - Общий вид расходомеров массовых Promass модели 83F
Рисунок 2 - Схема пломбировки от несанкционированного доступа расходомеров массовых Promass модели 83F
Программное обеспечение встроенное.
Программное обеспечение расходомеров массовых Promass модели 83F (далее - ПО), реализует алгоритмы вычисления параметров потока и отвечает за хранение конфигурационных параметров первичного преобразователя расхода и значения сумматоров расхода.
Программное обеспечение расходомеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычисление (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (firmware) в виде Hex-File. Доступ к цифровому идентификатору firmware (контрольной сумме) невозможен.
Наименование ПО имеет структуру 3.Y.Z, где:
Y - идентификационный номер текущей версии Software (от 00 до 99) -характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами).
Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики расходомера.
Наименование ПО отображается на дисплее преобразователя при его включении (как неактивное, не подлежащее изменению).
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Наименование ПО |
Promass Amplifier |
Promass Communication |
|
Идентификационное наименование ПО |
SW-REV.AMP |
SW-REV.I/O |
|
Номер версии (идентификационный номер) ПО |
V3.0y.zz |
V1.0y.zz |
|
Цифровой идентификатор ПО |
не отображается |
не отображается |
Защита ПО расходомеров массовых Promass модели 83F от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Примененные специальные средства защиты исключают возможность несанкционированной модификации, обновления (загрузки), удаления, изменения конфигурации и иных преднамеренных изменений ПО и измеряемых (вычисляемых) данных.
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение параметра |
|
Диапазон измерений массового расхода*, т/ч |
от 0 до 600 |
|
Пределы допускаемой основной относительной погрешности расходомера при измерении массового расхода и массы жидкости^ 2), % |
±0,2; ±0,25 |
|
Пределы допускаемой основной относительной погрешности расходомера при измерении массового расхода и массы газа2) % |
±0,35 |
|
Стабильность нулевой точки, Zs, кг/ч: - для расходомера с номинальным диаметром DN 80 |
9 |
|
- для расходомера с номинальным диаметром DN 100 |
14 |
|
- для расходомера с номинальным диаметром DN 150 |
32 |
|
- для расходомера с номинальным диаметром DN 250 |
88 |
|
Пределы допускаемой дополнительной приведенной погрешности расходомера от верхнего предела диапазона измерений массового |
±0,0002 |
|
расхода от изменения температуры измеряемой среды от температуры среды при корректировке нуля на 1°C, % | |
|
Пределы допускаемой дополнительной относительной погрешности расходомера от изменения давления измеряемой среды от давления среды при калибровке на 1 бар, %: - для расходомера с номинальным диаметром DN 80 |
-0,009 |
|
- для расходомера с номинальным диаметром DN 100 |
-0,007 |
|
- для расходомера с номинальным диаметром DN 150 |
-0,009 |
|
- для расходомера с номинальным диаметром DN 250 |
-0,009 |
|
Примечание: | |
|
диапазон измерений массового расхода и пределы допускаемой основной погрешности | |
|
расходомеров указаны в паспортах расходомеров. | |
|
) при Q<(Zs/A) 100 (кг/ч) пределы погрешности определяются по формуле ±(Zs/A)400, где A - пределы допускаемой основной относительной погрешности расходомера, %; | |
|
Q - текущее значение расхода, кг/ч. | |
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение параметра | |||
|
Заводские номера |
A6082902000 A6082A02000 E5104002000 E5103F02000 |
A6081D02000 |
H40EBF02000 H40ECC02000 H40ECD02000 D3035902000 D40B6202000 D40B6102000 Н10АВЕ02000 |
9C09DE02000 9C0B9102000 F8097B02000 F8098502000 F8098002000 F8098402000 |
|
Номинальный диаметр |
DN80 |
DN100 |
DN150 |
DN250 |
|
Измеряемая среда |
жидкость, газ | |||
|
Наличие свободного газа в жидкости |
не допускается | |||
|
Температура измеряемой среды, °С |
от -50 до +200 | |||
|
Давление измеряемой среды, МПа, не более |
10 | |||
|
Наименование параметра |
Значение параметра |
|
Тип выходных сигналов: - импульсный (частотный), кГц |
от 0 до 10 |
|
- токовый, мА |
от 4 до 20 |
|
- цифровые |
HART и (или) RS-485 |
|
Параметры электрического | |
|
питания: | |
|
а) переменный ток - напряжение питания, В |
от 85 до 260; от 22 до 55 |
|
- частота, Гц б) постоянный ток |
от 45 до 65 |
|
- напряжение питания, В |
от 16 до 62 |
|
Потребляемая мощность, Вт, не более |
15 |
|
Условия эксплуатации:
|
от -40 до +40 |
|
не более |
от 84 до 106,7 |
|
- относительная влажность, % |
95 |
|
Габаритные размеры, мм, не более | |
|
- длина |
1940 |
|
- ширина |
227 |
|
- высота |
938 |
|
Масса, кг, не более |
200 |
|
Средний срок службы, лет |
15 |
