Расходомер состоит из первичного преобразователя расхода Promass X, имеющего две пары изогнутых измерительных трубок и электронного преобразователя. В зависимости от исполнения присоединительные фланцы могут иметь диаметр от 300 до 400 мм.

Принцип измерений массового расхода основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них измеряемой среды. Принцип измерений плотности основан на измерении резонансной частоты колебаний трубок первичного преобразователя. Измерение температуры осуществляется с помощью термосопротивления, встроенного в корпус первичного преобразователя. Объемный рас-ход и объем определяются на основе измеренных значений массового расхода, массы и плотности рабочей среды.

Обработка сигналов первичного преобразователя проводится при помощи электронного преобразователя (Promass 83 или Promass 84, имеющего дополнительные точки для пломбирования), смонтированного компактно или раздельно в герметичном корпусе. Электронный преобразователь также осуществляет следующие функции:

• - вычисление массового расхода и массы жидкости или газа (в прямом и обратном на-правлениях потока);

• - вычисление объёмного расхода и объёма жидкости (в прямом и обратном направлниях потока);

• - приведение объёмного расхода, объёма и плотности к заданной температуре;

• - индикацию результатов измерений расхода, количества, плотности, температуры, а также индикацию пересчетных параметров в различных единицах;

• - компенсацию дополнительной погрешности, вызванной отличием температуры и давления процесса от температуры и давления калибровки;

• - самодиагностику неисправностей и их индикацию;

• - дозирование;

• - передачу измерительной информации в аналоговом и/или в цифровом виде на персональный компьютер, контроллер, удаленное устройство индикации.

Расходомеры могут иметь взрывозащищенное исполнение (1 Exd[ia]IIC/IIBT6_T1 или 2Еxde[ia]IIC7IIBT6.. .T1). Сертификат соответствия требованиям взрывозащиты POCC СН.ГБ05.В03722 № 0466121 от 14.11.2011; Разрешение Ростехнадзора № РРС 00 - 047181 от 02.03.2012 г.)

Для обслуживания, настройки, диагностики расходомеров с персонального компьютера могут использоваться сервисные программы FieldTool, FieldCare, а также устройство имитационноповерочное FieldCheck.

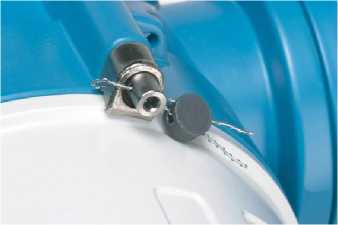

Для применения расходомера в учетно-расчетных операциях конструктивно предусмотрена защита корпуса электронного преобразователя пломбами надзорного органа.

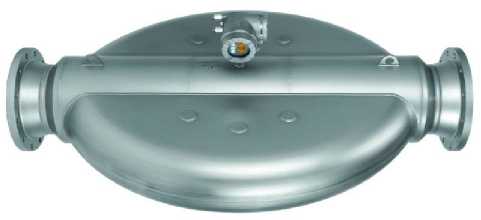

Внешний вид расходомера приведен на рисунке 1.
