Номер по Госреестру СИ: 71140-18
71140-18 Газоанализаторы диоксида углерода стационарные инфракрасные
(Point Watch Eclipse® мод. PIRECL-СО2)
Назначение средства измерений:
Газоанализаторы диоксида углерода стационарные' инфракрасные Point Watch Eclipse® модель PIRECL-СО2 предназначены для автоматических непрерывных измерений концентраций диоксида углерода в воздухе.
Внешний вид.
Газоанализаторы диоксида углерода стационарные инфракрасные
Рисунок № 1
Общие сведения
Дата публикации - 31.03.2023
Срок свидетельства - 21.05.2024
Номер записи - 167219
ID в реестре СИ - 396103
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
PIRECL-CO2,
Производитель
Изготовитель - Фирма "Detector Electronics Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№977 от 2018.05.21 Об утверждении типов средств измерений
Наличие аналогов СИ: Газоанализаторы диоксида углерода стационарные инфракрасные (Point Watch Eclipse® мод. PIRECL-СО2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Detector Electronics Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14101-94 01.07.1999 |
Системы измерительно-управляющие, EAGLE-2000 Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15554-96 01.08.2001 |
Блоки измерительно-управляющие системы "EAGLE-2000", EA2200DCU PIR и EA2500RM Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15555-96 01.08.2001 |
Системы для измерения концентрации углеводородных газов в воздухе рабочей зоны комбинированные, Gasdetsystem Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
20284-00 |
Система газового детектирования и измерения концентрации сероводорода в воздухе рабочей зоны, Gasdetsystem Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
21617-01 01.07.2006 |
Системы комбинированные для измерения концентрации углеводородных газов и сероводорода в воздухе рабочей зоны, Hazardous vapor detection system Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
26876-04 01.05.2009 |
Газоанализаторы углеводородных газов стационарные инфракрасные, PIRECL Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
26876-06 01.01.2012 |
Газоанализаторы углеводородных газов стационарные инфракрасные, PIRECL Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
31464-06 16.06.2021 |
Газоанализаторы углеводородных газов инфракрасные трассовые, Open Path Eclipse™ мод. OPECL Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
32635-06 30.09.2026 |
Газоанализаторы углеводородных газов стационарные инфракрасные, PIR 9400 Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
32654-06 30.09.2026 |
Газоанализаторы горючих газов стационарные термокаталитические, CGS Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
32655-06 01.10.2016 |
Газоанализаторы сероводорода стационарные электрохимические, C7064E Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
36099-07 01.11.2017 |
Системы обеспечения пожарной и газовой безопасности, EAGLE QUANTUM PREMIER (EQP) Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
43263-09 01.01.2015 |
Газоанализаторы сероводорода стационарные, NTMOS Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51860-12 19.11.2017 |
Газоанализаторы углеводородных газов стационарные инфракрасные, Point Watch Eclipse™ мод. PIRECL Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51861-12 19.11.2017 |
Газоанализаторы токсичных газов и кислорода стационарные электрохимические, GT3000 Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59973-15 24.02.2020 |
Газоанализаторы метана инфракрасные стационарные, PIRDUCT Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
63603-16 06.04.2026 |
Контроллеры газовые, FlexVu® серии UD10 и UD20 Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
66790-17 01.03.2027 |
Газоанализаторы углеводородных газов стационарные инфракрасные, PointWatch Eclipse™ мод. PIRECL Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70737-18 28.03.2024 |
Газоанализаторы углеводородных газов инфракрасные трассовые, FlexSight™ мод. LS2000 Line-of-Sight Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71140-18 21.05.2024 |
Газоанализаторы диоксида углерода стационарные инфракрасные, Point Watch Eclipse® мод. PIRECL-СО2 Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71493-18 15.06.2024 |
Газоанализаторы токсичных газов, кислорода и водорода стационарные электрохимические, GT3000 Фирма "Detector Electronics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Кто поверяет Газоанализаторы диоксида углерода стационарные инфракрасные (Point Watch Eclipse® мод. PIRECL-СО2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НПО "АПК" (RA.RU.312228) | 6 | 4 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Газоанализаторы диоксида углерода стационарные инфракрасные (Point Watch Eclipse® мод. PIRECL-СО2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО), выполняющее измерительные и программные функции: выбор режима, проведение калибровки, установка уровней тревоги, визуализация технологических параметров.
ПО газоанализатора идентифицируется с помощью HART коммуникатора или MODBUS MASTER-устройства.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
011379-001 |
|
Номер версии (идентификационный номер) ПО |
А-1.01 |
|
Цифровой идентификатор ПО |
HART: 3 FW Major Ver 01 HART: 4 FW Minor Ver 01 MODBUS: 40003 - 01.01 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
Программное обеспечение защищено паролем от внесения изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р.50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки, расположенной на торцевой поверхности газоанализаторов.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам диоксида углерода стационарным инфракрасным Point Watch Eclipse® модель PIRECL-CO2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 51330.0-99 Электрооборудование взрывозащищенное. Часть 0. Общие требования ГОСТ 14254-96 Степени зашиты, обеспечиваемые оболочками (Код IP)
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.578-2008. ГСИ «Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
Техническая документация фирмы-изготовителя Detector Electronics Corporation
Поверка
Поверкаосуществляется по документу МП 2017-6 «Инструкция. Газоанализаторы диоксида углерода стационарные инфракрасные Point Watch Eclipse® модель PIRECL-CO2. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 04 декабря 2017 г.
Основные средства поверки:
-
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС-03-03 (рег. № 62151-15), в комплекте с ПГС ГСО 10539-2014 состава: CО2/N2, в баллонах под давлением;
-
- азот газообразный особой чистоты, сорт 1 по ГОСТ 9293-74.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится в виде наклейки на свидетельство о поверке.
Изготовитель
Фирма «Detector Electronics Corporation», США
Адрес: 6901 West 110th Street Minneapolis MN 55438 USA
Тел.: 1-9529415665
Web-сайт: http: //www.det-tronics.com
E-mail: info@det-tronics.com
Заявитель
Акционерное общество «СПЕЦПОЖИНЖИНИРИНГ» (АО «СПЕЦПОЖИНЖИНИРИНГ») ИНН 7714225041Адрес: 121069, г. Москва, Борисоглебский пер., д. 13, стр. 1
Тел.: +7 (495) 232-58-80
Факс: +7 (495) 232-58-81
E-mail: info@spetzpozh.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Тел.: +7 (495) 526-63-00
Факс: +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Газоанализаторы диоксида углерода стационарные' инфракрасные' Point Watch Eclipse® модель PIRECL-СО2 (далее - газоанализаторы) являются одноканальными стационарными приборами автоматического действия.
Принцип действия газоанализаторов основан на использовании метода недисперсионной инфракрасной (ИК) фотометрии. Прибор является абсорбционным, однолучевым и использует два ИК-детектора. ИК-детекторы измеряют интенсивность излучения на двух длинах волн. Один из них настроен на длину волны, соответствующую полосе поглощения присутствующего в воздухе диоксида углерода (СО2), другой - вне ее. Содержание диоксида углерода пропорционально соотношению интенсивностей сигналов, измеряемых на выходе детекторов.
Способ отбора пробы - диффузионный.
Газоанализаторы обеспечивают выполнение следующих функций:
-
- измерений содержания диоксида углерода в окружающем воздухе;
-
- обмен данными с ПЭВМ или иными внешними устройствами, используя один из цифровых коммуникационных протоколов: HART (включая версию HART-7), MODBUS RS-485, EQP LON;
-
- сообщение информации номера версии программного обеспечения (далее ПО) и цифрового идентификатора ПО;
-
- выдачу сигнализации при достижении содержания диоксида углерода в воздухе установленных пороговых значений;
-
- переключение контактов реле при срабатывании порогов тревожной сигнализации;
-
- выдачу сигнализации «неисправность» в случае выхода из строя ИК-датчика или электрической схемы газоанализатора.
Работой газоанализатора управляет микропроцессор, осуществляющий диагностику состояния, процедуру калибровки и измерения. Газоанализаторы имеют выходной унифицированный сигнал постоянного тока от 4 до 20 мА, соответствующий ГОСТ 26.011-80, который пропорционален концентрации диоксида углерода.
Для проведения калибровки и поверки газоанализатора также применяется терминальный модуль PIRTB. Он изготовлен в металлическом корпусе во взрывозащищенном исполнении, внутри которого расположено магнитоуправляемое реле и индикаторный светодиод. В корпусе имеется прозрачное окно, позволяющее наблюдать за режимом светодиода и осуществлять выбор режима работы газоанализатора: диагностику, калибровку или поверку, измерение и т.д. Терминальный модуль PIRTB допускается располагать от газоанализатора на расстоянии до 30 м.
В производственных условиях с газоанализатором используется полевой коммуникатор HART. Он позволяет осуществлять реконфигурацию газоанализатора, производить калибровку и поверку без демонтажа.
Металлический корпус газоанализатора выполнен из нержавеющей стали, обеспечивающий его работу в тяжелых условиях эксплуатации. Степень защиты по ГОСТ 14254-96 (МЭК 529-89) соответствует исполнению IP66/ IP67.
Газоанализаторы имеют взрывозащищенное исполнение.

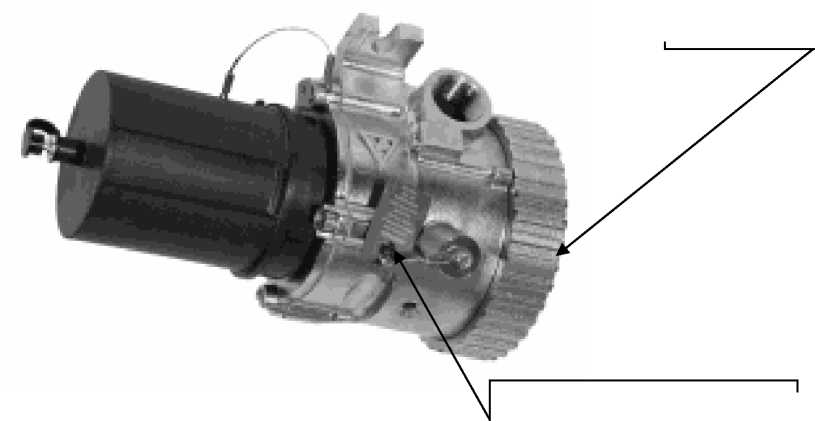

Внешний вид газоанализаторов, с указанием мест нанесения знака утверждения типа и пломбирования, представлен на рисунке 1.
Место нанесения знака утверждения типа
Место пломбирования от несанкционированного доступа
Рисунок 1 - Внешний вид газоанализаторов
Комплектность поставки газоанализаторов приведена в таблице 4.
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Кол-во |
|
Газоанализатор диоксида углерода стационарный инфракрасный Point Watch Eclipse® модель PIRECL-СО2 |
1 | |
|
Терминальный модуль1) |
PIRTB |
1 |
|
MODBUS MASTER-устройство1-* |
1 | |
|
Калибровочный комплект^ |
1 | |
|
Магнит для калибровки^ |
1 | |
|
Комплект гидрофобных фильтров1) |
1 | |
|
Калибровочный адаптер (штуцер подачи ПГС) 1) |
1 | |
|
Полевой коммуникатор фирмы Эмерсон2) |
HART |
1 |
|
Руководство по эксплуатации |
- |
1(на партию) |
|
Методика поверки |
МП 2017-6 |
1(на партию) |
| ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли диоксида углерода, % об. |
от 0 до 2 |
|
Пределы допускаемой основной, приведенной к верхней границе диапазона, погрешности измерений объемной доли диоксида углерода, % |
±4 |
|
Наименование характеристики |
Значение |
|
Нормальные условия эксплуатации: о
|
от +15 до +25 от 30 до 80 от 90,6 до 104,8 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений объемной доли диоксида углерода при изменении окружающей температуры, в долях от значения основной погрешности:
|
0,25 0,25 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений объемной доли диоксида углерода при изменении относительной влажности окружающего воздуха, в долях от значения основной погрешности:
|
0,125 0,125 |
|
Пределы допускаемой дополнительной приведенной погрешности объемной доли диоксида углерода при изменении атмосферного давления, в долях от значения основной погрешности:
|
0,25 0,25 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемого времени установления показаний Т0,5д, с |
6 |
|
Время прогрева после подачи на газоанализатор питающего напряжения, мин |
60 |
|
Диапазон изменения выходного токового сигнала, мА |
от 4 до 20 |
|
Электрическое питание от внешнего источника постоянного тока напряжением, В |
от 18 до 32 |
|
Номинальное напряжения питания, В |
24 |
|
Потребляемая мощность, Вт, не более |
10 |
|
Масса, кг, не более |
5,2 |
|
Габаритные размеры (диаметрхдлина), мм, не более |
132x236 |
|
Рабочие условия эксплуатации: о
|
от -40 до +75 99 от 84 до 106,7 |
|
Маркировка взрывозащиты газоанализатора |
1Exdе[ib]IICT4/T5 или 1ExdeIICT4/T5; 1Exd[ib]IICT4/T5 или 1ExdIICT4/T5 |
