Наименование изделия или документа

Обозначение

Количество

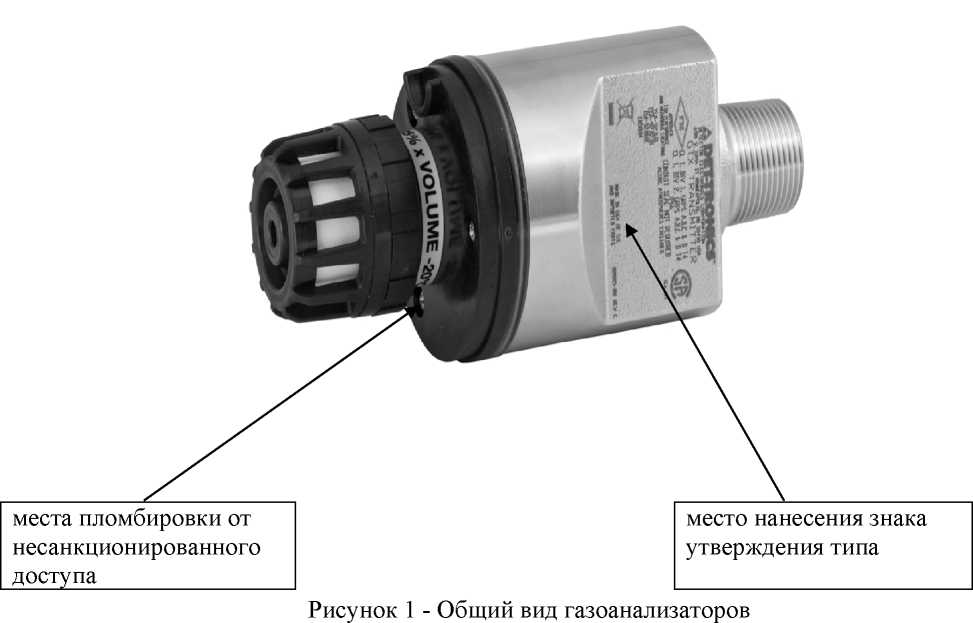

Газоанализатор токсичных газов, кислорода и водорода стационарный электрохимический модель GT3000 в составе:

1

Сенсорный модуль GTS

009471

1

Трансмиттер GTX

009480

1

Переносной набор газовых смесей для калибровки газоанализатора

010274

1

Контроллер газовый Flex Vu®

модель UD20

1

Контроллер газовый Flex Vu®

модель UD10 или UD10 DCU

1

Полевой коммуникатор HART фирмы Эмерсон

модель 475

1

Калибровочный адаптер

009737-001

1

Калибровочный магнит

009700-001

1

Пластиковая трубка для подачи газовой смеси

101678-007

1

Редуктор с регулятором расхода газовой смеси

162552-001

1

Сменный фильтр

009640-001

1

Руководство по эксплуатации

95-3616 РЭ

1

Методика поверки

МП 2017-5

1

Наименование характеристики

Значение

Диапазон измерения объемной доли определяемого компонента:

- H₂S и H₂S+, млн^{-1 1)}

от 0 до 20;

_{- СО, млн}^{-1 1)}

от 0 до 50; от 0 до 100 от 0 до 100;

_{- SO2, млн}^{-1 1)}

от 0 до 500 от 0 до 20;

- Cl₂, млн^-1

от 0 до 100

от 0 до 10

- NH₃, млн^-1

от 0 до 100

- Н₂, млн^-1

от 0 до 1000

- O2, % об.

от 0 до 25

Пределы допускаемой основной погрешности измерений объемной доли определяемого компонента:

^{- H2S и H2S+:}                                            _{-1 2) -1}

абсолютная погрешность в диапазоне от 0 до 20 млн^-1 включ. ²⁾, млн^-1 относительная погрешность в диапазоне св. 20 до 100 млн^-1, %

±2

±10

^{- СО:} _{-1 -1} абсолютная погрешность в диапазоне от 0 до 50 млн^-1 включ., млн^-1 относительная погрешность в диапазоне св. 50 до 500 млн^-1, %

±5

±10

^{- SO2:}                                                        _{-1 -1}

абсолютная погрешность в диапазоне от 0 до 6 млн^-1 включ., млн^-1 относительная погрешность в диапазоне св. 6 до 100 млн^-1, %

±0,6

±10

^{- Cl2:}                                                                 _{-1 -1}

абсолютная погрешность в диапазоне от 0 до 6 млн^-1 включ., млн^-1 относительная погрешность в диапазоне св. 6 до 10 млн^-1, %

±0,6

±10

^{- NH3:}                                                      _{-1 -1}

абсолютная погрешность в диапазоне от 0 до 20 млн^-1 включ., млн^-1 относительная погрешность в диапазоне св.20 до 100 млн^-1, %

±2

±10

- О2:

абсолютная погрешность в диапазоне от 0 до 25 % об., % об.

±0,5

^{- Н2:}                                                                _{-1 -1}

абсолютная погрешность в диапазоне от 0 до 500 млн^-1 включ., млн^-1 относительная погрешность в диапазоне св. 500 до 1000 млн^-1, %

±50

±10

Пределы допускаемой дополнительной относительной погрешности измерений объемной доли определяемого компонента, %:

- при изменении окружающей температуры

в интервале от +25 до +55 ^оС

±7

в интервале от +15 до -40 ^оС

±7

для сенсорного NH3 модуля в интервале от -15 до +15 ^оС и в интервале от +25 до +40 ^оС                                  _о

±15

для сенсорного О2 модуля в интервале от -20 до +15 ^оС и в интервале от +25 до +50 ^оС

±4

- при изменении влажности окружающего воздуха в интервале от 15 до 30 % и от 80 до 90 %

±5

- при изменении атмосферного давления в интервале от 104,80 до 110,43 кПа

±7,5

Наименование характеристики

Значение

Предел допускаемого времени установления показаний,

^Т0,5Д

^Т0,9Д

Т0,5Д и Т0,9Д, с:

- H2S и H2S+:

в диапазоне от 0 до 20 млн^-1

10

19

в диапазоне от 0 до 50, от 0 до 100 млн^-1

8

21

^{- СО:} _-1 в диапазоне от 0 до 100 млн^-1

15

40

в диапазоне от 0 до 500 млн^-1

12

25

^{- SO}2^:                             _-1

в диапазоне от 0 до 20 млн^-1

12

30

в диапазоне от 0 до 100 млн^-1

15

35

- Cl₂, в диапазоне от 0 до 10 млн^-1

20

40

- NH3, в диапазоне от 0 до 100 млн^-1

24

65

- О2, в диапазоне от 0 до 25 % об.

7

30

- Н2, в диапазоне от 0 до 1000 млн^-1

8

60

Наименование характеристики

Значение

Габаритные размеры (высота^хдиаметр), мм, не более

158x64

Масса, кг, не более

1,0

Диапазон изменения выходного токового сигнала, мА

от 4 до 20

Электрическое питание от источника постоянного напряжения, В:

• - диапазон напряжения

• - номинальное значение

от 12 до 30

24

Потребляемая мощность, Вт не более

0,8

Рабочие условия эксплуатации:

о

• - температура окружающего воздуха, С

• - для газоанализаторов с сенсором на H2S, ^оС

• - для газоанализаторов с сенсором на H₂S+ ¹⁾, ^оС

• - для газоанализаторов с сенсором на NH3, ^оС

• - атмосферное давление, кПа

• - влажность воздуха, %

от -20 до +50 от -40 до +50 от -40 до +55

от -15 до +40 от 91,17 до 111,43 от 15 до 90

Нормальные условия эксплуатации:

о

• - температура окружающего воздуха, С

• - атмосферное давление, кПа

• - относительная влажность воздуха, %

от +15 до +25 от 90,6 до 104,8 от 30 до 80

Маркировка взрывозащиты

2Ехdm[ia]IICT4 X или

0ExiaIICT4 X

¹⁾ Время нахождения сенсора H₂S+ при температуре -40 ^оС не более 7 час, при температуре +55 ^оС не более 4 час.
