Номер по Госреестру СИ: 71174-18
71174-18 Ключи динамометрические шкальные
(Gedore серии ADS, BDS, CDS, DDS, EDS, 83)
Назначение средства измерений:
Ключи динамометрические шкальные Gedore серии ADS, BDS, CDS, DDS, EDS, 83 (далее - ключи) предназначены для воспроизведения крутящего момента силы с нормированной погрешностью при затяжке резьбовых соединений с правой и левой резьбой.

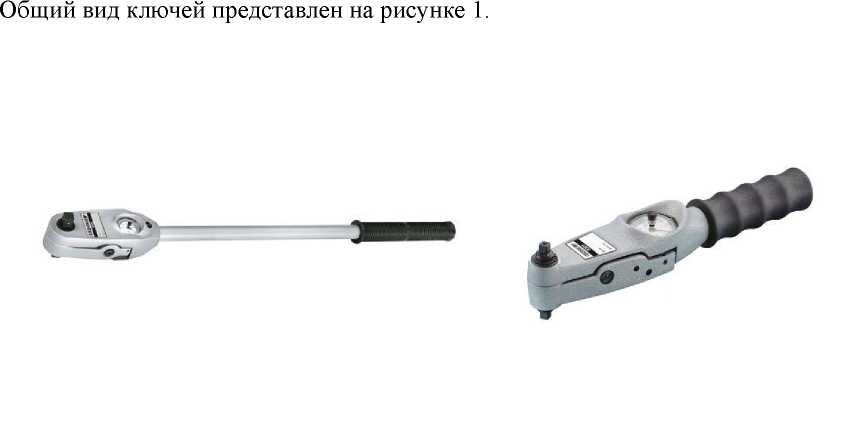

Внешний вид.
Ключи динамометрические шкальные
Рисунок № 1
Общие сведения
Дата публикации - 27.03.2024
Срок свидетельства - 21.05.2029
Номер записи - 167253
ID в реестре СИ - 396137
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ADS 40S, ADS 40 S, ADS 40, ADS 4, ADS 25, ADS 12D, ADS 12A, ADS 12 D, ADS 12 A, 8303-40, 8302-20, 8302-08, 8301-40, 8301-25, 8301-12, 8301-04, 800 S, 712, 1,6-8 Nm,
Производитель
Изготовитель - Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352
Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.
Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.
Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 566
Выдано извещений - 19
Кол-во периодических поверок - 428
Кол-во средств измерений - 315
Кол-во владельцев - 53
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 362 дн.
Приказы РСТ, где упоминается данный тип СИ
№977 от 2018.05.21 Об утверждении типов средств измерений
№817 от 2024.03.27 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (19)
Наличие аналогов СИ: Ключи динамометрические шкальные (Gedore серии ADS, BDS, CDS, DDS, EDS, 83)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
63988-16 18.05.2021 |
Ключи моментные предельные регулируемые, DREMOMETER, мод. AML, AL, BL, BCL, BCK, CL, CDL, DSL, DL, DRL, DXL, EK, EKL, EL, F Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
71174-18 21.05.2029 |
Ключи динамометрические шкальные, Gedore серии ADS, BDS, CDS, DDS, EDS, 83 Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73272-18 30.11.2029 |
Ключи динамометрические предельные, Gedore серии TBN, TSC, TSN, TSP, ATB Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
75181-19 31.05.2029 |
Измерители (моментомеры) крутящего момента силы, DREMOTEST-E Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77422-20 10.02.2030 |
Ключи моментные предельные, DREMASTER Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77421-20 10.02.2030 |
Ключи моментные предельные регулируемые, DREMOMETER Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
91512-24 05.03.2029 |
Измерители крутящего момента силы, CL Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
92016-24 |
Измеритель крутящего момента силы, LDP Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.
Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).
В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.
Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.
Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Ключи динамометрические шкальные (Gedore серии ADS, BDS, CDS, DDS, EDS, 83)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 23 | 4 | 0 | 23 | 0 | 23 | 0 | 23 | |
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "МВЗ ИМ. М. Л. МИЛЯ" (RA.RU.311892) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ООО "СЦ "ОРМЕТ" (РОСС RU.0001.310249) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ЦМС КАРТЕСТ» (RA.RU.314077) | 14 | 13 | 1 | 0 | 14 | 13 | 1 | |||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "СЦ "ОРМЕТ" (РОСС RU.0001.310249) | 7 | 1 | 2 | 5 | 0 | 7 | 2 | 5 | ||
| АО "АЗ "УРАЛ", АО "АВТОМОБИЛЬНЫЙ ЗАВОД "УРАЛ" (RA.RU.311804) | 15 | 1 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 27 | 1 | 0 | 27 | 1 | 27 | 0 | 27 | |
| ФБУ "ОРЛОВСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 15 | 0 | 15 | 1 | 15 | 0 | 15 | ||
| ООО "ГЕРМЕТ-ЦЕНТР" (RA.RU.311404) | 35 | 20 | 8 | 0 | 34 | 20 | 7 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 12 | 2 | 7 | 1 | 5 | 2 | 3 | |||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "КВАЗАР" (RA.RU.310696) | 49 | 29 | 17 | 0 | 32 | 15 | 17 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 7 | 0 | 6 | 0 | 7 | 0 | 6 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 6 | 1 | 0 | 4 | 2 | 3 | 0 | 3 | |
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 16 | 4 | 0 | 16 | 3 | 16 | 0 | 16 | |
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 61 | 5 | 0 | 60 | 1 | 47 | 0 | 46 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 34 | 0 | 34 | 1 | 21 | 0 | 21 | ||
| ООО "ЛИЦ" (RA.RU.311620) | 6 | 1 | 5 | 0 | 6 | 1 | 5 | |||
| ООО "ФЕРРАТА" (RA.RU.310646) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 3 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311251) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Феррата" (1329) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ГЕРМЕТ-ЦЕНТР" (RA.RU.311404) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 45 | 1 | 0 | 45 | 5 | 39 | 0 | 39 | |
| АО «НЦВ МИЛЬ И КАМОВ» (1419) | 6 | 1 | 0 | 6 | 1 | 6 | 0 | 6 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 21 | 4 | 1 | 20 | 0 | 21 | 1 | 20 | ||
| ООО "ФОРТОТЕСТ" (RA.RU.314530) | 11 | 1 | 11 | 0 | 0 | 11 | 11 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| АО "РКЦ "ПРОГРЕСС" (РОСС RU.001.310411) | 5 | 2 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 6 | 2 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 4 | 0 | 4 | 0 | 0 | 0 | 0 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 23 | 8 | 0 | 23 | 1 | 14 | 0 | 14 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ПАО "КАМАЗ" (0043) | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ПАО "ОДК-САТУРН" (1844) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 5 | 5 | 0 | 0 | 5 | 5 | 0 |
Стоимость поверки Ключи динамометрические шкальные (Gedore серии ADS, BDS, CDS, DDS, EDS, 83)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Вологодский ЦСМ Вологодская область |
966 | 1820 |
|
ФБУ Иркутский ЦСМ Иркутская область |
1905 | 1820 |
|
ФБУ НИЦ ПМ-Ростест Москва |
2080 | 1820 |
|
ФБУ Пермский ЦСМ Пермский край |
1501 | 1820 |
|
ФБУ Коми ЦСМ Республика Коми |
1716 | 1820 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ключам динамометрическим шкальным Gedore серии ADS, BDS, CDS, DDS, EDS, 83
ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема средств измерений крутящего момента силы
Техническая документация компании GEDORE Werkzeugfabrik GmbH & Co, Германия
Поверка
Поверкаосуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Основные средства поверки:
- установки для поверки моментных ключей и измерители крутящего момента силы 2-го разряда по ГОСТ Р 8.752-2011, относительная погрешность ±1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
«GEDORE Werkzeugfabrik GmbH & Co. KG», Германия
Адрес: Remscheider Str. 149, 42899 Remscheid, Germany
Телефон: + 49 (0) 21 91 - 596 - 900
Факс: + 49 (0) 21 91 - 596 - 999
E-mail: gtc@gedore.com
Заявитель
Общество с ограниченной ответственностью «Гедоре Тул Центр» (ООО «Гедоре Тул Центр»)
ИНН 7705248853
Адрес: 123007, г. Москва, ул. 4-я Магистральная, д.11 стр.1
Тел.: 8 (499) 754-70-00
Web-сайт: www.gedoretools.ru
E-mail: info@gedoretools.ru
Испытательный центр
Общество с ограниченной ответственностью «ТестИнТех» (ООО «ТестИнТех») Адрес: 123308, Москва, ул. Мневники, д. 1Тел.: 8 (499) 944-40-40
Принцип работы ключей заключается в преобразовании усилия на рукоятке ключа, создающего крутящий момент силы, в пропорциональную приложенному крутящему моменту осевую деформацию упругого тела.
Конструктивно ключи состоят из рукоятки, корпуса со стрелочным индикатором, рычага, трещоточного узла, присоединительных квадратов с шариковыми фиксаторами.
Внутри корпуса, между корпусом и рычагом расположен упругий элемент, деформирующийся под действием приложенного крутящего момента в осевом направлении. Линейное перемещение упругого элемента, пропорциональное приложенному крутящему моменту силы преобразуется в перемещение рабочей стрелки стрелочного индикатора. Стрелочный индикатор имеет дополнительную стрелку, которая перемещается под действием рабочей стрелки и фиксирует достигнутое значение крутящего момента силы.
За исключением модели EDS, все ключи имеют храповик двустороннего действия. В моделях CDS, DDS предусмотрено амортизирующее устройство, предохраняющее механизм от повреждения при создании чрезмерных нагрузок.
Ключи выпускаются различных модификаций, которые отличаются величиной воспроизводимого крутящего момента силы, ценой деления шкалы, габаритными размерами, массой и размером присоединительного квадрата. Модификации ключей с индексом S оснащены звуковой сигнализацией о достигнутом крутящем моменте силы. Индекс F в модификации ключей указывает на наличие второй шкалы в единицах измерений фунт-сила^фут.
Буквенные индексы A, D, E в структуре серии обозначают размер присоединительного квадрата: A - 10,0 х 10,0 мм.; D - 6,3 х 6,3 мм.; E - 12,5 х 12,5 мм.
Рисунок 1 - Общий вид ключей динамометрических шкальных Gedore серии ADS, BDS, CDS, DDS, EDS и 83
Пломбирование ключей не предусмотрено, ограничение доступа обеспечивается конструкцией самого ключа, которая может быть вскрыта только при помощи специального инструмента.
Программное обеспечение отсутствует.Таблица 1 - Метрологические характеристики
|
Серия |
Модификация |
Диапазон воспроизведений крутящего момента силы, Н^м |
Предел относительной погрешности воспроизведений крутящего момента силы, % |
Дискретность отсчета, Н-м |
|
ADS |
ADS 4 |
от 0,8 до 4,0 |
±4 |
0,1 |
|
ADS 4 S |
от 0,8 до 4,0 |
0,1 | ||
|
ADS 8 |
от 1,6 до 8,0 |
0,25 | ||
|
ADS 8 S |
от 1,6 до 8,0 |
0,25 | ||
|
ADS 12 D |
от 2,4 до 12,0 |
0,5 | ||
|
ADS 12 DS |
от 2,4 до 12,0 |
0,5 | ||
|
ADS 12 A |
от 2,4 до 12,0 |
0,5 | ||
|
ADS 12 AS |
от 2,4 до 12,0 |
0,5 | ||
|
ADS 25 |
от 5 до 25 |
1 | ||
|
ADS 25 S |
от 5 до 25 |
±4 |
1 | |
|
ADS 25 F |
от 5 до 25 |
1 | ||
|
ADS 25 FS |
от 5 до 25 |
1 | ||
|
ADS 40 |
от 8 до 40 |
1 | ||
|
ADS 40 S |
от 8 до 40 |
1 | ||
|
ADS 40 F |
от 8 до 40 |
1 | ||
|
ADS 40 FS |
от 8 до 40 |
1 | ||
|
BDS |
BDS 80 A |
от 16 до 80 |
±4 |
2 |
|
BDS 80 AS |
от 16 до 80 |
2 | ||
|
BDS 80 E |
от 16 до 80 |
2 | ||
|
BDS 80 ES |
от 16 до 80 |
2 | ||
|
BDS 100 EF |
от 20 до 100 |
2 | ||
|
BDS 100 E |
от 20 до 100 |
2 | ||
|
BDS 160 |
от 32 до 160 |
2,5 | ||
|
BDS 160 S |
от 32 до 160 |
2,5 | ||
|
BDS 200 |
от 40 до 200 |
5 | ||
|
BDS 200 S |
от 40 до 200 |
5 | ||
|
CDS |
CDS 400 S |
от 80 до 400 |
±4 |
10 |
|
DDS |
DDS 800 S |
от 160 до 800 |
±4 |
20 |
|
EDS |
EDS 1400 S |
от 280 до 1400 |
±4 |
25 |
|
EDS 2000 S |
от 400 до 2000 |
±4 |
50 | |
|
83 |
8301-04 |
от 0,8 до 4,0 |
±4 |
0,1 |
|
8301-12 |
от 2,4 до 12,0 |
0,5 | ||
|
8301-25 |
от 5 до 25 |
1 | ||
|
8301-40 |
от 8 до 40 |
1 | ||
|
8302-08 |
от 16 до 80 |
2 | ||
|
8302-20 |
от 40 до 200 |
5 | ||
|
8303-40 |
от 80 до 400 |
10 | ||
|
8304-80 |
от 160 до 800 |
20 | ||
|
8305-14 |
от 280 до 1400 |
25 | ||
|
8305-20 |
от 400 до 2000 |
50 |
Таблица 2 - Основные технические характеристики
|
Серия |
Модификация |
Размер присоединительного гнезда (квадрата или внутреннего прямоугольника), мм |
Масса, кг, не более |
Длина, мм, не более |
|
ADS |
ADS 4 |
6,3x6,3 |
0,52 |
244,0 |
|
ADS 4 S |
6,3x6,3 |
0,52 |
244,0 | |
|
ADS 8 |
6,3x6,3 |
0,52 |
244,0 | |
|
ADS 8 S |
6,3x6,3 |
0,52 |
244,0 | |
|
ADS 12 D |
6,3x6,3 |
0,52 |
244,0 | |
|
ADS 12 DS |
6,3x6,3 |
0,52 |
244,0 | |
|
ADS 12 A |
10,0x10,0 |
0,52 |
244,0 | |
|
ADS 12 AS |
10,0x10,0 |
0,52 |
244,0 | |
|
ADS 25 |
10,0x10,0 |
0,52 |
244,0 | |
|
ADS 25 S |
10,0x10,0 |
0,52 |
244,0 | |
|
ADS 25 F |
10,0x10,0 |
0,52 |
244,0 | |
|
ADS 25 FS |
10,0x10,0 |
0,52 |
244,0 | |
|
ADS 40 |
10,0x10,0 |
0,52 |
244,0 | |
|
ADS 40 S |
10,0x10,0 |
0,52 |
244,0 | |
|
ADS 40 F |
10,0x10,0 |
0,52 |
244,0 | |
|
ADS 40 FS |
10,0x10,0 |
0,52 |
244,0 | |
|
BDS |
BDS 80 A |
10,0x10,0 |
1,35 |
435,0 |
|
BDS 80 AS |
10,0x10,0 |
1,47 |
440,0 | |
|
BDS 80 E |
12,5x12,5 |
1,36 |
435,0 | |
|
BDS 80 ES |
12,5x12,5 |
1,49 |
440,0 | |
|
BDS 100 EF |
12,5x12,5 |
1,41 |
515,0 | |
|
BDS 100 E |
12,5x12,5 |
1,41 |
515,0 | |
|
BDS 160 |
12,5x12,5 |
1,41 |
515,0 | |
|
BDS 160 S |
12,5x12,5 |
1,54 |
520,0 | |
|
BDS 200 |
12,5x12,5 |
1,41 |
515,0 | |
|
BDS 200 S |
12,5x12,5 |
1,54 |
520,0 | |
|
CDS |
CDS 400 S |
20,0x20,0 |
3,20 |
710,0 |
|
DDS |
DDS 800 S |
20,0x20,0 |
4,90 |
1000,0 |
|
EDS |
EDS 1400 S |
25,0x25,0 |
16,70 |
2040,0 |
|
EDS 2000 S |
25,0x25,0 |
16,70 |
2040,0 | |
|
83 |
8301-04 |
6,3x6,3 |
0,50 |
244,0 |
|
8301-12 |
6,3x6,3 |
0,50 |
244,0 | |
|
8301-25 |
10,0x10,0 |
0,50 |
244,0 | |
|
8301-40 |
10,0x10,0 |
0,50 |
244,0 | |
|
8302-08 |
12,5x12,5 |
1,40 |
435,0 | |
|
8302-20 |
12,5x12,5 |
1,40 |
515,0 | |
|
8303-40 |
20,0x20,0 |
3,20 |
710,0 | |
|
8304-80 |
20,0x20,0 |
4,80 |
1000,0 | |
|
8305-14 |
25,0x25,0 |
16,70 |
2040,0 | |
|
8305-20 |
25,0x25,0 |
16,70 |
2040,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Наработка на отказ, циклов, не менее |
5000 |
|
Условия эксплуатации: -температура окружающего воздуха, °С -относительная влажность воздуха, % |
от +15 до +25 от 40 до 80 |
