Номер по Госреестру СИ: 73272-18
73272-18 Ключи динамометрические предельные
(Gedore серии TBN, TSC, TSN, TSP, ATB)
Назначение средства измерений:
Ключи динамометрические предельные Gedore серии TBN, TSC, TSN, TSP, ATB (далее -ключи) предназначены для воспроизведения крутящего момента силы с нормированной погрешностью при затяжке резьбовых соединений с правой и левой резьбой.

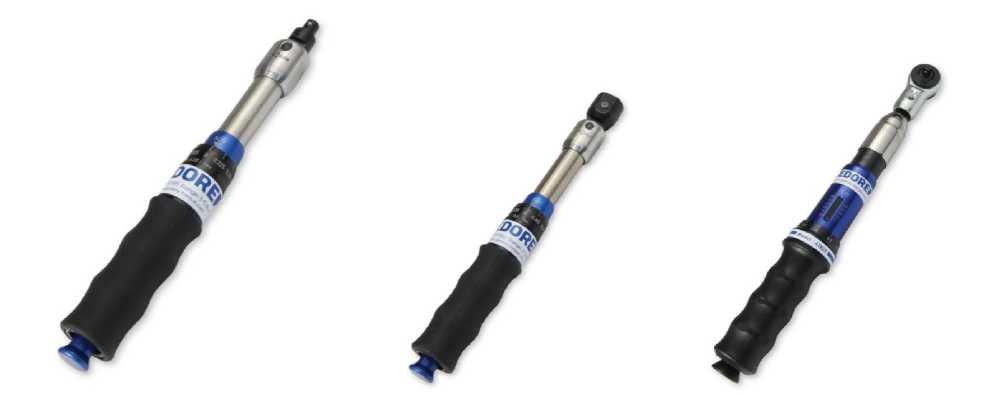

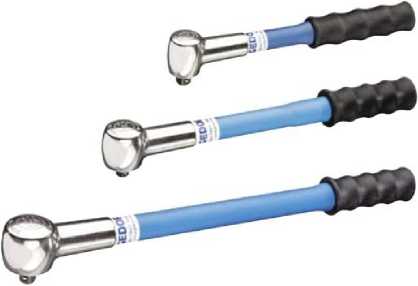

Внешний вид.
Ключи динамометрические предельные
Рисунок № 1
Внешний вид.
Ключи динамометрические предельные
Рисунок № 2
Внешний вид.
Ключи динамометрические предельные
Рисунок № 3
Внешний вид.
Ключи динамометрические предельные
Рисунок № 4
Внешний вид.
Ключи динамометрические предельные
Рисунок № 5
Внешний вид.
Ключи динамометрические предельные
Рисунок № 6
Внешний вид.
Ключи динамометрические предельные
Рисунок № 7
Внешний вид.
Ключи динамометрические предельные
Рисунок № 8
Внешний вид.
Ключи динамометрические предельные
Рисунок № 9
Общие сведения
Дата публикации -
Срок свидетельства - 30.11.2029
Номер записи -
ID в реестре СИ - 530136
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
TBN 65 (принадлежит 219), TBN 65, TBN 2 G (принадлежит цеху 121), TBN 2 G (принадлежит 121), TBN 2 G, TBN 2 (принадлежит 219), TBN, Gedore серии TBN, мод.TBN 760-00, Gedore серии TBN, мод.TBN 10, Gedore серии TBN, TSC, TSN, TSP, ATB, мод TBN 760-01, Gedore серии TBN, TSC, TSN, TSP, ATB, Gedore TSP 761-10, Gedore TBN-KNIKER №760-00, GEDORE TBN 760-00, ATORN, ATB100, ATB 100, 760-30, 760-01, 759-01,
Производитель
Изготовитель - Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352
Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.
Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.
Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 311
Выдано извещений - 4
Кол-во периодических поверок - 233
Кол-во средств измерений - 87
Кол-во владельцев - 18
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 351 дн.
Приказы РСТ, где упоминается данный тип СИ
№2538 от 2018.11.30 Об утверждении типов средств измерений
№2948 от 2021.12.20 ПРИКАЗ_Об утверждении типов средств измерений (16)
№817 от 2024.03.27 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (19)
Наличие аналогов СИ: Ключи динамометрические предельные (Gedore серии TBN, TSC, TSN, TSP, ATB)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
63988-16 18.05.2021 |
Ключи моментные предельные регулируемые, DREMOMETER, мод. AML, AL, BL, BCL, BCK, CL, CDL, DSL, DL, DRL, DXL, EK, EKL, EL, F Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
71174-18 21.05.2029 |
Ключи динамометрические шкальные, Gedore серии ADS, BDS, CDS, DDS, EDS, 83 Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73272-18 30.11.2029 |
Ключи динамометрические предельные, Gedore серии TBN, TSC, TSN, TSP, ATB Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
75181-19 31.05.2029 |
Измерители (моментомеры) крутящего момента силы, DREMOTEST-E Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77422-20 10.02.2030 |
Ключи моментные предельные, DREMASTER Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77421-20 10.02.2030 |
Ключи моментные предельные регулируемые, DREMOMETER Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
91512-24 05.03.2029 |
Измерители крутящего момента силы, CL Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
92016-24 |
Измеритель крутящего момента силы, LDP Фирма "GEDORE Werkzeugfabrik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Кто поверяет Ключи динамометрические предельные (Gedore серии TBN, TSC, TSN, TSP, ATB)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ПАО "ОДК-УМПО" (RA.RU.312708) | 37 | 8 | 0 | 37 | 0 | 23 | 0 | 23 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 12 | 0 | 6 | 1 | 6 | 0 | 6 | ||
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (RA.RU.311311) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "КВАЛИТЕСТ" (RA.RU.312469) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| АО "ЗРТО" (1513) | 4 | 1 | 2 | 1 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "КОМБИНАТ "ЭЛЕКТРОХИМПРИБОР" (RA.RU.312055) | 95 | 14 | 0 | 95 | 0 | 95 | 0 | 95 | ||
| АО "ОКБ "ФАКЕЛ" (1417) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "КВАЗАР" (RA.RU.310696) | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 4 | 4 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 2 | 0 | 0 | 1 | 2 | 0 | 0 | ||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 5 | 0 | 0 | 0 | 5 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 16 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Брянский ЦСМ" (38) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО «ИСС» (РОСС СОБ 3.00092.2013) | 19 | 0 | 19 | 0 | 19 | 0 | 19 | |||
| ООО "ГЕРМЕТ-ЦЕНТР" (RA.RU.311404) | 18 | 18 | 0 | 1 | 18 | 18 | 0 | |||
| АО "ОБУХОВСКИЙ ЗАВОД" (1513) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "ФОРТОТЕСТ" (RA.RU.314530) | 20 | 3 | 14 | 6 | 0 | 20 | 14 | 6 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "РКЦ "ПРОГРЕСС" (РОСС RU.001.310411) | 16 | 2 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| АО "ВОТКИНСКИЙ ЗАВОД" (RA.RU.312378) | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| АО "РЕШЕТНЁВ" (РОСС СОБ 3.00092.2013) | 11 | 5 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Ключи динамометрические предельные (Gedore серии TBN, TSC, TSN, TSP, ATB)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Вологодский ЦСМ Вологодская область |
1273 | 1473 |
|
ФБУ УРАЛТЕСТ Свердловская область |
1672 | 1473 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ключам динамометрические шкальным Gedore
ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема средств измерений крутящего момента силы»
Техническая документация «GEDORE Werkzeugfabrik GmbH & Co. KG, Германия
Поверка
Поверкаосуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Основные средства поверки:
- установки для поверки моментных ключей и измерители крутящего момента силы 2-го разряда по ГОСТ Р 8.752-2011, относительная погрешность ±1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.
Изготовитель
«GEDORE Werkzeugfabrik GmbH & Co. KG», Германия
Адрес: Remscheider Str. 149, 42899 Remscheid, Germany Тел.: + 49 (0) 21 91 - 596 - 900
Факс: + 49 (0) 21 91 - 596 - 999
E-mail: gtc@gedore.com
Заявитель
Общество с ограниченной ответственностью «Гедоре Тул Центр»
(ООО «Гедоре Тул Центр»)
ИНН 7705248853
Адрес: 123007, г. Москва, ул. 4-я Магистральная, д.11 стр.1
Тел.: +7 (499) 754-70-00
www.gedoretools.ru
E-mail: info@gedoretools.ru
Испытательный центр
Общество с ограниченной ответственностью «ТестИнТех» (ООО «ТестИнТех») ИНН 7734656656Адрес: 123308, г. Москва, ул. Мневники, д. 1
Тел.: +7 (499) 944-40-40
Принцип работы ключей заключается в использовании регулируемого предельного механизма, который срабатывает при достижении заданного крутящего момента силы и сигнализирует об этом.
Ключи серии TBN состоят из корпуса, рукоятки и головной части, шарнирно соединённой с корпусом. Внутри корпуса расположен механизм регулирования значения крутящего момента силы, при котором происходит срабатывание предельного механизма. Доступ к механизму регулирования осуществляется через отверстие в торцевой части корпуса ключа со стороны рукоятки, которое закрывается крышкой. Необходимое значение крутящего момента силы ключа настраивается на измерителе крутящего момента силы (калибровочном или поверочной устройстве). При достижении установленного крутящего момента силы происходит угловое смещение головной части относительно корпуса (“переламывание ключа”). Ключи серии TBN выполнены с внешним цилиндрическим присоединительным гнездом с шариковым фиксатором для установки сменных инструментальных насадок или с внутренним прямоугольным присоединительным гнездом с шариковым фиксатором и выпускаются в шестнадцати модификациях.
Ключи серии TSC состоят из корпуса, рукоятки, головки с установленной в ней трещоткой с присоединительным квадратом. На корпусе расположена шкала. Внутри корпуса расположен механизм регулирования значения крутящего момента силы, при котором происходит срабатывание предельного механизма. Настройка необходимого значения крутящего момента силы осуществляется путем вращения разблокированной рукоятки со встроенным кольцом микрометра. При достижении установленного крутящего момента силы предельный механизм отчетливо и ощутимо проворачивается и издает слышимый треск. Ключи серии TSC выполнены с присоединительным квадратом с шариковым фиксатором и выпускаются в двух модификациях.
Ключи серии TSP состоят из корпуса, рукоятки, головки с установленной в ней трещоткой с присоединительным квадратом. Внутри корпуса расположен механизм регулирования значения крутящего момента силы, при котором происходит срабатывание предельного механизма. Доступ к механизму регулирования осуществляется через отверстие в торцевой части корпуса ключа со стороны рукоятки, которое закрывается крышкой. Выставленное значение отслеживается через тестер. При достижении установленного крутящего момента силы предельный механизм отчетливо и ощутимо проворачивается и издает слышимый треск. Ключи серии TSP выполнены с присоединительным квадратом с шариковым фиксатором и выпускаются в двух модификациях.
Ключи серии TSN состоят из корпуса, рукоятки, головки с установленной в ней трещоткой с приводным квадратом, оснащенным шариковым фиксатором. Внутри корпуса расположен механизм регулирования значения крутящего момента силы, при котором происходит срабатывание предельного механизма. Доступ к механизму регулирования осуществляется через отверстие в торцевой части корпуса ключа со стороны рукоятки, которое закрывается крышкой. Необходимое значение крутящего момента силы ключа настраивается на измерителе крутящего момента силы. При достижении установленного крутящего момента силы предельный механизм срабатывает, о чем сигнализирует характерный щелчок. Ключи серии TSN выпускаются в шести модификациях, отличающихся диапазоном измерений, габаритными размерами, массой и размером присоединительного квадрата.
Ключи серии ATB состоят из корпуса, рукоятки и головной части, шарнирно соединённой с корпусом. Внутри корпуса расположен механизм регулирования значения крутящего момента силы, при котором происходит срабатывание предельного механизма. Доступ к механизму регулирования осуществляется через рукоятку ключа. Необходимое значение крутящего момента силы ключа настраивается путем оттягивания стопора и вращением рукоятки до отметки нужного значения. При достижении установленного крутящего момента силы происходит угловое смещение головной части относительно корпуса (“переламывание ключа”). Ключи серии АТВ выполнены с внешним цилиндрическим присоединительным гнездом с шариковым фиксатором для установки сменных инструментальных насадок или с внутренним прямоугольным присоединительным гнездом с шариковым фиксатором и выпускаются в шестнадцати модификациях. Ключи серии ATB выпускаются в десяти модификациях, отличающихся диапазоном измерений, габаритными размерами, массой и размером присоединительного квадрата.
Буквенный индекс “G” в структуре серии обозначает наличие присоединительного квадрата, “A”, “D” - размер присоединительного квадрата: A - 10,0 х 10,0 мм.; D - 6,3 х 6,3 мм.
Общий вид ключей представлен на рисунке 1.
а) серия TBN
б) серия TSC
в) серия TSN
г) серия TSP
д) серия ATB
Рисунок 1. - Общий вид ключей динамометрических предельных Gedore серии: а) TBN, б) TSC, в) TSN, г) TSP, д) ATB
Пломбирование ключей не предусмотрено, ограничение доступа обеспечивается конструкцией самого ключа, которая может быть вскрыта только при помощи специального инструмента.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Ключ динамометрический предельный |
Gedore (модификация по заказу) |
1 шт. |
|
Комплект принадлежностей (дополнительные адаптеры, ключ для крышки, ключ для настройки ) |
- |
по отдельному заказу |
|
Наименование |
Обозначение |
Количество |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Футляр |
- |
1 шт. |
Таблица 1 -Метрологические характеристики
|
Серия |
Модификация |
Диапазон воспроизведений крутящего момента силы |
Предел относительной погрешности воспроизведений крутящего момента силы, % |
Дискретность отсчета |
|
TBN |
TBN 2 |
от 0,4 до 2,0 Н^м |
±6 |
- |
|
TBN 2 G |
от 0,4 до 2,0 Н^м | |||
|
TBN 760-00 |
от 0,4 до 2,0 Н^м |
±4 | ||
|
TBN 10 |
от 1 до 10 Н^м |
±6 | ||
|
TBN 10 G |
от 1 до 10 Н^м | |||
|
TBN 760-01 |
от 2 до 10 Н^м |
±4 | ||
|
TBN 760-30 |
от 5 до 25 Н^м | |||
|
TBN 760-35 |
от 5 до 25 Н^м | |||
|
TBN 65 |
от 10 до 65 Н^м |
|
Серия |
Модификация |
Диапазон воспроизведений крутящего момента силы |
Предел относительной погрешности воспроизведений крутящего момента силы, % |
Дискретность отсчета |
|
TBN 65 G |
от 10 до 65 Н^м |
±4 |
- | |
|
TBN 760-40 |
от 13 до 65 Н^м | |||
|
TBN 760-45 |
от 13 до 65 Н^м | |||
|
TBN 760-50 |
от 27 до 135 Н^м | |||
|
TBN 760-11 |
от 27 до 135 Н^м | |||
|
TBN 200 |
от 40 до 200 Н^м | |||
|
TBN 200 G |
от 40 до 200 Н^м | |||
|
TSC |
TSC 762-05 |
от 1 до 5 Н^м |
±6 |
0,05 I Hi |
|
TSC 762-10 |
от 2 до 10 Н^м |
0,1 I Hi | ||
|
TSN |
TSN 5/45 |
от 1 до 5 Н^м |
±6 |
- |
|
TSN 10/90 |
от 2 до 10 Н^м | |||
|
TSN 759-00 |
от 5 до 25 Н^м |
±4 | ||
|
TSN 759-01 |
от 5 до 25 Н^м | |||
|
TSN 759-02 |
от 15 до 55 Н^м | |||
|
TSN 759-03 |
от 40 до 125 Н^м | |||
|
TSP |
TSP 761-05 |
от 1 до 5 Н^м |
±6 |
- |
|
TSP 761-10 |
от 2 до 10 Н^м | |||
|
ATB |
ATB 2.5 |
от 50 до 250 сН^м |
±6 |
1,25 el Hi |
|
ATB 2.5 G |
от 50 до 250 сН^м |
1,25 el Hi | ||
|
ATB 5 |
от 1 до 5 Н^м |
0,025 I Hi | ||
|
ATB 5 G |
от 1 до 5 Н^м |
0,025 I Hi | ||
|
ATB 10 |
от 2 до 10 Н^м |
0,05 I Hi | ||
|
ATB 10 G |
от 2 до 10 Н^м |
0,05 I Hi | ||
|
ATB 25 D |
от 5 до 25 Н^м |
±4 |
0,1 I Hi | |
|
ATB 25 A |
от 5 до 25 Н^м |
0,1 I Hi | ||
|
ATB 50 |
от 10 до 50 Н^м |
0,25 I Hi | ||
|
ATB 100 |
от 20 до 100 Н^м |
0,5 I Hi |
Таблица 2 - Основные технические характеристики
|
Серия |
Модификация |
Размер присоединительного гнезда (диаметр соединительного цилиндра или размер внутреннего прямоугольника), мм |
Масса, кг, не более |
Длина, мм, не более |
|
TBN |
TBN 2 |
Фиксирующий штырь d 4 |
0,11 |
105,0 |
|
TBN 2 G |
9,0 х 12,0 |
0,13 |
133,0 | |
|
TBN 760-00 |
9,0 х 12,0 |
0,11 |
105,0 | |
|
TBN 10 |
Фиксирующий штырь d 4 |
0,13 |
105,0 | |
|
TBN 10 G |
9,0 х 12,0 |
0,15 |
133,0 | |
|
TBN 760-01 |
9,0 х 12,0 |
0,13 |
105,0 | |
|
TBN 760-30 |
16 |
0,41 |
265,0 | |
|
TBN 760-35 |
9,0 х 12,0 |
0,41 |
265,0 | |
|
TBN 65 |
16 |
0,75 |
302,0 |
|
Серия |
Модификация |
Размер присоединительного гнезда (диаметр соединительного цилиндра или размер внутреннего прямоугольника), мм |
Масса, кг, не более |
Длина, мм, не более |
|
TBN 65 G |
9,0 х 12,0 |
0,75 |
302,0 | |
|
TBN 760-40 |
16 |
0,75 |
302,0 | |
|
TBN 760-45 |
9,0 х 12,0 |
0,75 |
302,0 | |
|
TBN 760-50 |
16 |
1,03 |
408,0 | |
|
TBN 760-11 |
9,0 х 12,0 |
1,03 |
408,0 | |
|
TBN 200 |
16 |
1,40 |
520,0 | |
|
TBN 200 G |
14,0 х 18,0 |
1,40 |
520,0 | |
|
TSC |
TSC 762-05 |
6,3 х 6,3 |
0,24 |
195,0 |
|
TSC 762-10 |
6,3 х 6,3 |
0,24 |
195,0 | |
|
TSN |
TSN 5/45 |
6,3 х 6,3 |
0,19 |
185,0 |
|
TSN 10/90 |
6,3 х 6,3 |
0,19 |
185,0 | |
|
TSN 759-00 |
6,3 х 6,3 |
0,34 |
216,0 | |
|
TSN 759-01 |
10,0 х 10,0 |
0,34 |
216,0 | |
|
TSN 759-02 |
10,0 х 10,0 |
0,80 |
324,0 | |
|
TSN 759-03 |
12,5 х 12,5 |
1,36 |
460,0 | |
|
TSP |
TSP 761-05 |
6,3 х 6,3 |
0,19 |
185,0 |
|
TSP 761-10 |
6,3 х 6,3 |
0,19 |
185,0 | |
|
ATB |
ATB 2.5 |
8 |
0,24 |
190,0 |
|
ATB 2.5 G |
9,0 х 12,0 |
0,27 |
192,0 | |
|
ATB 5 |
8 |
0,29 |
220,0 | |
|
ATB 5 G |
9,0 х 12,0 |
0,29 |
230,0 | |
|
ATB 10 |
8 |
0,30 |
220,0 | |
|
ATB 10 G |
9,0 х 12,0 |
0,30 |
230,0 | |
|
ATB 25 D |
6,3 х 6,3 |
1,11 |
345,0 | |
|
ATB 25 A |
10,0 х 10,0 |
1,12 |
345,0 | |
|
ATB 50 |
10,0 х 10,0 |
1,14 |
365,0 | |
|
ATB 100 |
12,5 х 12,5 |
1,30 |
400,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Наработка на отказ, циклов, не менее |
5000 |
|
Условия эксплуатации: | |
|
-температура окружающего воздуха, °С |
от +15 до +25 |
|
-относительная влажность воздуха, % |
от 40 до 80 |
