Номер по Госреестру СИ: 71522-18
71522-18 Усилители заряда
(серии АР5000)
Назначение средства измерений:
Усилители заряда серии АР5000 (далее - усилитель) предназначены для измерения, усиления и преобразования высокоимпедансного сигнала заряда пьезоэлектрических преобразователей в низкоимпедансный сигнал напряжения.
Внешний вид.
Усилители заряда
Рисунок № 1
Внешний вид.
Усилители заряда
Рисунок № 2
Внешний вид.
Усилители заряда
Рисунок № 3
Внешний вид.
Усилители заряда
Рисунок № 4
Внешний вид.
Усилители заряда
Рисунок № 5
Общие сведения
Дата публикации - 12.04.2023
Срок свидетельства - 15.06.2029
Номер записи - 167598
ID в реестре СИ - 396482
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АР5000-010, АР5000-01, АР5000-001-01, АР5000-001, АР5000-0,1, АР5000, AP5002, AP5001-010, AP5001-001, AP5000-100, AP5000-010-02, AP5000-010-01, AP5000-010, AP5000-001-02, AP5000-001-01, AP5000-001, AP5000-0.1, AP5000-0,1-01, AP5000-0,1,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест")
Страна - РОССИЯ
Населенный пункт - г. Саров, Нижегородская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет «Поверки организации ООО «Константа» (по данным ФГИС «Аршин»)
Аналитика за 2021–2025 годы с динамикой, срезами по группам СИ, долями на рынке и сравнением с конкурентами.
Что внутри отчета
- Динамика поверок 2021–2025: общие, первичные и периодические поверки по годам с разбивкой по типам клиентов.
- Группы средств измерений: сводные таблицы по ключевым видам (твердомеры, микротвердомеры, толщиномеры и др.).
- Сравнение на рынке: доля ООО «Константа» на фоне других организаций и изменения во времени.
- Разведочный анализ: ТОП-типы СИ по объему поверок, количество владельцев СИ, извещения, тренды.
- Визуализация: графики/диаграммы и интерактивные таблицы (в PDF и Excel-выгрузке).
Содержание отчета
Общие сведения
- Количество типов средств измерений, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам.
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Твердомеры, микротвердомеры.
- Приборы для измерения блеска.
- Толщиномеры покрытий.
- Другие группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений.
- Число владельцев СИ по каждому типу.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доля рынка по годам, тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Ключевые цифры (пример по выбранным группам СИ, 2025)
| Показатель | Значение | Комментарий |
|---|---|---|
| Всего поверок | 11 645 | по выбранным группам СИ |
| Первичных поверок | 1 681 | доля «Константы»: 0% |
| Периодических поверок | 9 964 | доля «Константы»: 1,91% |
| Доля «Константы» (общая) | 1,63% | 190 из 11 645 поверок |
Примеры объектов учета (2025)
- Твердомеры шариковые, № 1239-59 — 145 поверок.
- Твердомеры (ТК-2), № 1245-59 — 215 поверок.
- Приборы измерения геометрических параметров многофункциональные, № 18106-07 — 454 поверки.
Кому полезен отчет
- Руководителям и аналитикам — оценка позиций «Константы» и динамики работ.
- Партнерам/конкурентам — бенчмаркинг по ключевым группам СИ.
- Экспертам-метрологам — структура рынка поверок и тренды.
- Заказчикам/инвесторам — подтвержденная активность на рынке измерений.
Форматы и наполнение
- PDF-отчет с графиками, таблицами и комментариями.
- Excel-приложение с детальными выгрузками для самостоятельного анализа.
- Методологическая записка с описанием источников и логики обработки данных.
Источник данных — ФГИС «Аршин». Все показатели рассчитаны по выгрузкам за 2021–2025 гг.; в отчете указана дата актуальности и фильтры/группы СИ, по которым строились сводные таблицы и графики.
Статистика
Кол-во поверок - 997
Выдано извещений - 0
Кол-во периодических поверок - 354
Кол-во средств измерений - 663
Кол-во владельцев - 34
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1211 от 2018.06.15 Об утверждении типов средств измерений
№793 от 2023.04.11 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (16)
Наличие аналогов СИ: Усилители заряда (серии АР5000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
61526-15 Преобразователи термоэлектрические (SITRANS TS) Фирма "Siemens AG", подразделение "Siemens Sensors and Communication Ltd.", Китай; Фирма "Siemens SAS" (ФРАНЦИЯ ) |
71522-18 Усилители заряда (серии АР5000) Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
|
14932-95 Усилители заряда (2600) Фирма "Bruel & Kjaer" (ДАНИЯ ) |
71522-18 Усилители заряда (серии АР5000) Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
Все средства измерений Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24253-14 25.02.2029 |
Преобразователи акустической эмиссии резонансные, GT200 (GT200В) Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ |
1 год |
|
53757-13 07.05.2029 |
Преобразователи акустической эмиссии резонансные, GT200UB Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
53758-13 07.05.2029 |
Датчики акустические, GT400 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
56092-13 23.10.2029 |
Усилители заряда дифференциальные, GT500 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
57588-14 05.04.2029 |
Усилители измерительные , АР5110 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
68168-17 01.08.2027 |
Калибраторы портативные, АТ01m Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
68189-17 01.08.2027 |
Вибровыключатели, SV01-XX Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
68470-17 30.08.2027 |
Датчики ускорения, АР2013 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
70087-17 29.12.2027 |
Датчики давления, PS 2010 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
70641-18 23.03.2029 |
Датчики динамического давления, PS2001 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
71522-18 15.06.2029 |
Усилители заряда, серии АР5000 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
71631-18 28.06.2029 |
Преобразователи напряжения измерительные, AP6300 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
71690-18 28.06.2029 |
Блоки регистрации электрических сигналов, БРХВ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
71709-18 28.06.2029 |
Усилители заряда и напряжения, АР5210-16 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
72328-18 06.09.2029 |
Анализаторы, ПР 200Ех-Х Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
73008-18 30.10.2029 |
Виброметры, АР5500 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
73310-18 04.12.2029 |
Датчики динамического давления, PS09 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
73103-18 21.11.2029 |
Установки камертонные, AP7001 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
74246-19 01.03.2029 |
Усилители измерительные , АР5200 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
81855-21 28.05.2026 |
Преобразователи акустической эмиссии резонансные, GT205 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
81920-21 02.06.2026 |
Виброконтроллеры, АР5300М Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
82506-21 09.08.2026 |
Измерители давления автономные, АИД Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
84042-21 14.12.2026 |
Регистраторы автономные ударных и вибрационных воздействий, АДМВ-05 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
84880-22 17.03.2027 |
Вибропреобразователи , АР1076 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
85020-22 30.03.2027 |
Калибраторы портативные, АТ04 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
86148-22 11.07.2027 |
Установки баллистические, АР8001 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
87466-22 08.12.2027 |
Виброконтроллеры, АР5400 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
87697-22 19.12.2027 |
Акселерометры , АР40ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
87823-22 27.12.2027 |
Акселерометры промышленные, АР15ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
88307-23 28.02.2028 |
Стенды линейных перемещений, АР8010 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
88284-23 28.02.2028 |
Установки низкочастотные, АР8005М Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
88360-23 01.03.2028 |
Преобразователи вихретоковые, АР2210 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
88446-23 09.03.2028 |
Преобразователи оборотов вихретоковые, АР2410 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
88508-23 15.03.2028 |
Акселерометры , АР20ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
88635-23 30.03.2028 |
Вибропреобразователи , АР1022 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
89895-23 04.09.2028 |
Датчики виброскорости с токовым выходом, AP161X Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
91278-24 07.02.2029 |
Акселерометры ударные, АР141Х Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
91354-24 |
Установка баллистическая, АР8001М Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
92005-24 27.04.2029 |
Акселерометры , АР10ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
94907-25 14.03.2030 |
Модули регистрации вибрационных нагрузок, АДМВ-09 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
95238-25 18.04.2030 |
Датчики акустической эмиссии, GT Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.
Кто поверяет Усилители заряда (серии АР5000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПМЦ" (RA.RU.312726) | 196 | 81 | 77 | 119 | 0 | 122 | 77 | 45 | ||
| ООО "ГЛОБАЛТЕСТ" (RA.RU.312398) | 644 | 34 | 550 | 91 | 0 | 632 | 541 | 91 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 26 | 0 | 26 | 0 | 26 | 0 | 26 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 11 | 2 | 0 | 11 | 0 | 9 | 0 | 9 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 5 | 0 | 4 | 0 | 1 | 0 | 1 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 37 | 0 | 37 | 0 | 7 | 0 | 7 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ООО "ГЛОБАЛТЕСТ" (RA.RU.312398) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 2 | 1 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 4 | 2 | 0 | 4 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 22 | 21 | 0 | 22 | 0 | 5 | 0 | 5 |
Стоимость поверки Усилители заряда (серии АР5000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
3600 | 3600 |
Знак утверждения типа
Знак утверждения типананосится на боковую поверхность методом лазерной маркировки, а также на титульный лист паспорта АБКЖ.431134.025ПС и руководства по эксплуатации АБКЖ. 431134.025РЭ типографским способом в левом верхнем углу.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к усилителям заряда серии АР5000ГОСТ Р 8.648-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц.
АБКЖ.431134.025ТУ Усилитель заряда серии АР5000. Технические условия.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Поверка
Поверкаосуществляется по документу А3009.0249.МП-2018 «Усилители заряда серии АР5000. Методика поверки», утвержденному «РФЯЦ-ВНИИЭФ» 12.04.2018 г.
Основные средства поверки: калибратор универсальный Н4-16 (рег. № 46627-11), мультиметр цифровой 34401А (рег. № 54848-13).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
Изготовитель
Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)
ИНН 5254021532
Адрес: 607185, г. Саров Нижегородской обл., ул. Павлика Морозова, д. 6
Телефон: (83130) 67777
Факс: (83130) 67778
E-mail: mail@globaltest.ru
Web-site: www.globaltest.ru
Испытательный центр
ФГУП «РФЯЦ-ВНИИЭФ»
Адрес: 607188, г. Саров Нижегородской обл., пр. Мира, д. 37
Телефон: (83130) 22224, 22302, 22253
Факс: (83130) 22232
E-mail: shvn@olit.vniief.ru
Принцип действия усилителя основан на преобразовании сигналов, поступающих от первичных пьезоэлектрических преобразователей (вибропреобразователей, датчиков силы, датчиков давления и т.д.) в низкоимпедансный сигнал напряжения.
Конструктивно усилитель выполнен в жестком металлическом корпусе с двумя разъёмами на боковых поверхностях для подключения первичных пьезоэлектрических преобразователей, блока питания и регистрирующей аппаратуры
Подсоединение регистрирующей аппаратуры и питание усилителя осуществляется по одному кабелю через специализированный блок питания AS01, AS07 который не требуется, если регистрирующая аппаратура имеет встроенный источник питания для подключения датчиков со встроенной электроникой стандарта IEPE (integrated electronic piezoelectric).
Структура обозначений усилителей (символы «Х» могут отсутствовать):
АР500Х- ХХХ- ХХ
индекс исполнения____________________
значение коэффициента преобразования, мВ/пКл индекс модификации
Конструктивные особенности усилителей приведены в таблице 1. Внешний вид усилителей приведен на рисунке 1.
Таблица 1
|
Тип модификации |
Конструктивные особенности | |||
|
Коэффициент преобразования, мВ/пКл |
Тип входного соединителя |
Тип выходного соединителя |
Наличие дифференциального входа | |
|
АР5000-ХХХ |
0,1; 1; 10; 100 |
AR03(10-32 UNF) |
BNC (Розетка) |
нет |
|
АР5000-ХХХ-01 |
0,1; 1; 10; 100 |
AR03(10-32 UNF) |
BNC (Вилка) |
нет |
|
АР5000-ХХХ-02 |
0,1; 1; 10; 100 |
СР50-276ФВ (Вилка) |
BNC (Розетка) |
нет |
|
АР5001-ХХХ |
1; 10 |
2РМД18Б4Ш1В1 |
BNC (Розетка) |
да |
|
АР5001-ХХХ-01 |
1; 10 |
2РМ14Б4Ш1В1 |
BNC (Розетка) |
да |
|
АР5002 |
0,1; 1; 10 |
AR03(10-32 UNF) |
BNC (Розетка) |
нет |
|
АР5002-01 |
0,1; 1; 10 |
BNC (Розетка) |
BNC (Розетка) |
нет |
Место нанесения знака утверждения типа
Место нанесения знака утверждения типа
Место нанесения знака утверждения типа
Место нанесения пломбы-этикетки

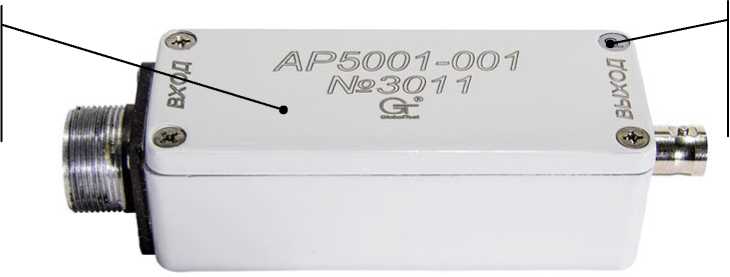

в) - Внешний вид усилителя АР5001-001
Место нанесения пломбы-этикетки
AP5OO2
<l>
Место нанесения знака утверждения типа
г) - Внешний вид усилителя АР5002

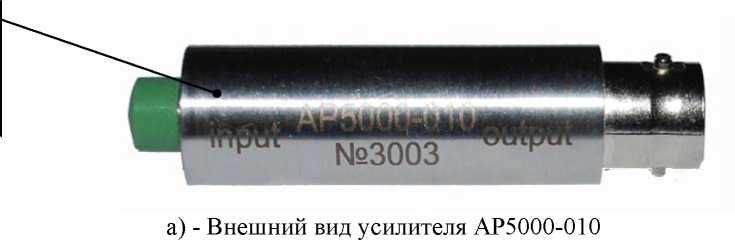

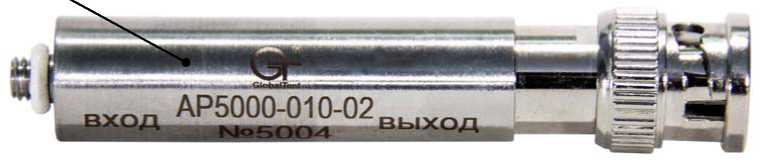

Рисунок 1 - Внешний вид усилителей измерительных серии АР5000
Пломбирование усилителей АР5000-ХХХ-ХХ не предусмотрено.
Программное обеспечение отсутствует.
Таблица 4 - Комплектность усилителя
|
Наименование |
Обозначение |
Количество |
|
Усилитель заряда АР500Х-ХХХ-ХХ |
АБКЖ.431134.025-ХХ |
1 |
|
Усилитель заряда АР500Х-ХХХ-ХХ. Паспорт |
АБКЖ.431134.025-ХХПС |
1 |
|
Усилитель заряда серии АР5000. Руководство по эксплуатации |
АБКЖ.431134.025РЭ |
одно на партию |
|
Усилители заряда серии АР5000. Методика поверки |
А3009.0249.МП-2018 | |
|
Блок питания AS01 |
по требованию | |
|
Емкостной преобразователь Е1000 |
Таблица 2 - Метрологические характеристики
|
Максимальная амплитуда входного заряда на частоте 1 кГц, пКл: | |
|
- для АР5000-0,1-ХХ, АР5002-ХХ |
±50000 |
|
- для АР5000-001-ХХ, АР5002-ХХ |
±5000 |
|
- для АР5000-010-ХХ, АР5002-ХХ |
±500 |
|
- для АР5000-100-ХХ |
±50 |
|
- для АР5001-001-ХХ |
±3000 |
|
- для АР5001-010-ХХ |
±300 |
|
Номинальное значение коэффициента преобразования, мВ/пКл: | |
|
- для АР5000-0,1-ХХ, АР5002-ХХ |
0,1 |
|
- для АР5000-001-ХХ, АР5001-001-ХХ, АР5002-ХХ |
1 |
|
- для АР5000-010-ХХ, АР5001-010-ХХ, АР5002-ХХ |
10 |
|
- для АР5000-100-ХХ |
100 |
|
Пределы допускаемой основной относительной погрешности преобразования заряда в напряжение на частоте 1 кГц, % |
±2 |
|
Рабочий диапазон частот (минус 3 дБ), Гц: | |
|
- для АР5000-ХХХ-ХХ, АР5002-ХХ |
от 0,5 до 100000 |
|
- для АР5001-ХХХ-ХХ |
от 1 до 10000 |
|
Неравномерность частотной характеристики ±1 % в диапазоне частот, Гц: | |
|
- для АР5000-0,1-ХХ, АР5000-001-ХХ, АР5000-010-ХХ, АР5002-ХХ |
от 3 до 50000 |
|
- для АР5000-100-ХХ |
от 5 до 20000 |
|
- для АР5001-ХХХ-ХХ |
от 7 до 5000 |
|
Уровень СКЗ собственных шумов, приведенный ко входу для ёмкости датчика 1 нФ, пКл, не более: | |
|
- для АР5000-0,1-ХХ, АР5002-ХХ |
5040'3 |
|
- для АР5000-001-ХХ, АР5001-001-ХХ, АР5002-ХХ |
2040'3 |
|
- для АР5000-010-ХХ, АР5001-010-ХХ, АР5002-ХХ |
1040'3 |
|
- для АР5000-100-ХХ |
540'3 |
|
Максимальная амплитуда выходного напряжения при сопротивлении нагрузки 10 кОм и коэффициенте нелинейных искажений не более 5 %, В: | |
|
- для АР5000-ХХХ-ХХ, АР5002-ХХ |
±5 |
|
- для АР5001-ХХХ-ХХ |
±3 |
|
Пределы допускаемой дополнительной относительной погрешности преобразования заряда в напряжение в рабочем диапазоне температур, % |
±2 |
|
Нормальные условия измерений: | |
|
- температура окружающего воздуха, °С |
от 18 до 25 |
|
- относительная влажность воздуха, %, не более |
80 |
Таблица 3 - Основные технические характеристики
|
Режим питания:
|
от 18 до 30 от 2 до 20 от 4,7 до 20 |
|
Уровень постоянного напряжения на выходе усилителя, В |
от 8 до 13 |
П Продолжение таблицы 3
|
Габаритные размеры усилителя, мм, не более: | |
|
- для АР5000-ХХХ (диаметрхдлина) |
13х65 |
|
- для АР5000-ХХХ-01, для АР5000-ХХХ-02 (диаметрхдлина) |
13х75 |
|
- для АР5001-ХХХ-ХХ (длинахглубинахвысота) |
121х36х30 |
|
- для АР5002-ХХ (длинахглубинахвысота) |
60х50х30 |
|
Масса усилителя, кг, не более: | |
|
- для АР5000-ХХХ-ХХ |
0,040 |
|
- для АР5001-ХХХ-ХХ |
0,100 |
|
- для АР5002-ХХ |
0,080 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -40 до 85 |
|
- относительная влажность воздуха при 35 °С, % |
до 95 |
|
Гарантийный срок хранения с момента изготовления, месяцев |
42 |
|
Гарантийный срок эксплуатации с момента поставки заказчику, месяцев |
36 |
