Модификация

Использование во взрывоопасных зонах

Тип соединителя

PS09В

да

2РМГ14Б4Ш1В1В

PS09В-01

Неразъёмный кабель c соединителем А4 (4 наконечника)

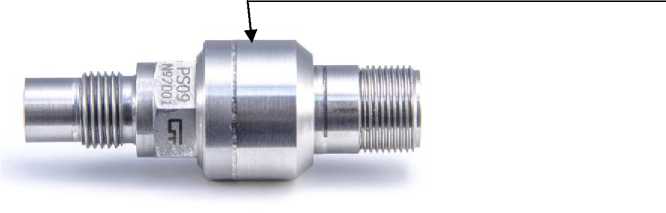

PS09

нет

2РМГ14Б4Ш1В1В

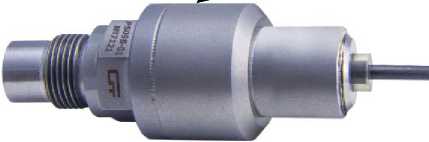

PS09-01

Неразъёмный кабель с разъемом Т1 (2РМД18КПН4Г)

Наименование

Количество, шт

Датчик динамического давления PS09 (PS09B, PS09-01, PS09B -01)

1

Кабель АК41Р6А4 (для PS09B), АК41Р6Т1 (для PS09)

1

Уплотнительное кольцо АА02

2

Паспорт АБКЖ.433643.006 ПС

1

Руководство по эксплуатации АБКЖ.433643.006 РЭ

по одному на партию

Методика поверки АБКЖ.433643.006 МП

Копия Ех-сертификата соответствия (для взрывозащищенного исполнения)

Наименование характеристики

Значение

характеристики

Диапазон измеряемых давлений, МПа

от 0 до 25

Пределы допускаемой основной погрешности, приведенной к верхнему пределу измерений, %

±3

Номинальное значение коэффициента преобразования c отклонением, пКл/МПа

200 ± 60

Отклонение номинального значения коэффициента преобразования от паспортного значения в течение года, %, не более

10

Частота собственного резонанса, кГц, не менее

30

Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур, % на каждые 10 °С

±0,2

Полярность выходного сигнала

положительная

Электрическое сопротивление изоляции для модификаций PS09, PS09-01 между контактами 1, 2 соединителя и корпусом при напряжении 100 В, МОм, не менее

• - в нормальных условиях применения

• - в диапазоне температур от -60 до +200 °С

• - при относительной влажности 98 % и температуре +25 °С

10 000;

1 000;

100

Электрическое сопротивление изоляции для модификаций PS09В, PS09В-01 между контактами 1, 2, 3 и контактом 4 соединителя при напряжении 100 В, МОм, не менее

• - в нормальных условиях применения

• - в диапазоне температур от -55 до +125 °С

• - при относительной влажности 98 % и температуре +25 °С

1 000;

100;

100

Электрическая ёмкость между контактами 1 и 2 соединителя на частоте 1000 Гц в нормальных условиях применения, пФ

• - для модификации PS09

• - для модификации PS09-01 при длине кабеля (2 ± 0,1) м ¹⁾

от 7 до 12;

от 180 до 220

Габаритные размеры:

• - диаметр, мм, не более

• - длина (без кабеля), мм, не более

• - длина кабеля для модификаций PS09-01, PS09В-01, м

25;

^75;      ₂₎

(2 ± 0,1) ²⁾

Масса (без кабеля), кг, не более

0,095

Степень защиты от внешних воздействий по ГОСТ 14254:

• - для модификаций PS09, PS09В

• - для модификаций PS09-01, PS09В-01

IP65

IP68

Нормальные условия применения:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

• - атмосферное давление, кПа

от +21 до +25; от 30 до 80;

от 84,0 до 106,7

Наименование характеристики

Значение

характеристики

Рабочие условия применения (устойчивость) датчика:

• - температура окружающего воздуха, °С

а) для модификаций PS09, PS09-01

б) для модификаций PS09В, PS09В-01

• - относительная влажность окружающего воздуха, %, при температуре

25 °С и более низких температурах, без конденсации влаги

от - 60 до +200

от - 55 до +125

до 98

• ¹⁾ Увеличение длины кабеля на 1 м увеличивает емкость на (80 - 140) пФ.

• ²⁾ Длина кабеля определяется заказчиком. Датчик с длиной кабеля (2 ± 0,1) м поставляется по умолчанию
