Номер по Госреестру СИ: 71528-18
71528-18 Трансформаторы тока
(ST-087, ST-180, ST-200, STNN-110, ST-055)
Назначение средства измерений:
Трансформаторы тока ST-087; ST-180; ST-200; STNN-110; ST-055 (далее -трансформаторы) предназначены для передачи сигналов измерительной информации устройствам защиты, сигнализации и управления в сетях переменного тока с частотой 50 или 60 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 26.08.2018
Срок свидетельства - 15.06.2024
Номер записи - 167604
ID в реестре СИ - 396488
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ПХ-1МЦ,
Производитель
Изготовитель - Фирма "MINEL ENERGY d.o.o."
Страна - СЕРБИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1211 от 2018.06.15 Об утверждении типов средств измерений
№2174 от 2018.10.16 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО "НАК "АКИ-ОТЫР"
№225 от 2022.01.31 Об утверждении предельного значения интервала между поверками для измерительных трансформаторов тока до 1000 В
Наличие аналогов СИ: Трансформаторы тока (ST-087, ST-180, ST-200, STNN-110, ST-055)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "MINEL ENERGY d.o.o."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
71525-18 15.06.2024 |
Трансформаторы тока, STSM-12, STSM-24, STSM-38, STPP-15, STPP-38 Фирма "MINEL ENERGY d.o.o." (СЕРБИЯ ) |
ОТ МП |
8 лет |
|
71526-18 15.06.2024 |
Трансформаторы тока, AS 12/150, AS 24/180, AN 36/250 Фирма "MINEL ENERGY d.o.o." (СЕРБИЯ ) |
ОТ МП |
8 лет |
|
71527-18 15.06.2024 |
Трансформаторы напряжения, NTSM-12, NTSM-24, NTSM-38, NTSM-38 II, NTSM-38 III, NTDSM-12, NTDSM-24, NTDSM-38 Фирма "MINEL ENERGY d.o.o." (СЕРБИЯ ) |
ОТ МП |
8 лет |
|
71528-18 15.06.2024 |
Трансформаторы тока, ST-087, ST-180, ST-200, STNN-110, ST-055 Фирма "MINEL ENERGY d.o.o." (СЕРБИЯ ) |
ОТ МП |
8 лет |
|
71529-18 15.06.2024 |
Трансформаторы напряжения, UNE 10, UNE 20, UNE 30, UNE SP 10, UNE SP 20, UNE SP 30, UNE SPH 1(2) 10, UNE SPH 1(2) 20, UNE SPH 1(2) 30, UZN 10, UZN 20, UZN 30 Фирма "MINEL ENERGY d.o.o." (СЕРБИЯ ) |
ОТ МП |
8 лет |
|
71530-18 15.06.2024 |
Трансформаторы напряжения, REL 10, REL SP 10, REL SPH1(2) 10, REL 20, REL SP 20, REL SPH 1(2) 20, RZL 10, RZL 20, REL 30, REL SP 30, REL SPH 1(2) 30 Фирма "MINEL ENERGY d.o.o." (СЕРБИЯ ) |
ОТ МП |
8 лет |
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки и сбора информации об аккредитованных поверителях средств измерений.
В результате работы отчета выводится информация обо всех аккредитованных ФСА на поверку орзанизациях.
Доступны следующие поля:
- Наименование организации
- Статус (входит ли в структуру Росстандарта или нет)
- ОКВЭД (БД www.rusprofile.ru)
- Всего поверок
- Контрагентов (крупных от 50 поверок)
- ИНН
- ОГРН
- КПП
- Адрес (юридический)
- Руководитель (должность, ФИО)
- Кол-во персонала (если есть)
- Контакты (email, phone, site)
Кто поверяет Трансформаторы тока (ST-087, ST-180, ST-200, STNN-110, ST-055)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Трансформаторы тока (ST-087, ST-180, ST-200, STNN-110, ST-055)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится методом трафаретной печати на табличку технических данных трансформаторов и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ST-087; ST-180; ST-200; STNN-110; ST-055
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки» Техническая документация изготовителя.
Поверка
Поверка осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».Основные средства поверки:
-
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- прибор сравнения КНТ-05, (регистрационный номер в Федеральном информационном фонде 37854-08);
-
- магазин нагрузок МР3027, (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт на трансформаторы и (или) на корпус трансформаторов.
Изготовитель
«MINEL ENERGY d.o.o.», Сербия
Адрес: Pancevacki put 36, 23000 Zrenjanin, Serbia.
Телефон: +381 23 544 902
E-mail: office@minelfepo.com
Web-сайт: www.minelfepo.com
Заявитель
ООО «МИНЕЛ ЭНЕРДЖИ»
ИНН 7726403517
Адрес: 117105 г. Москва, Варшавское ш, д.1, стр.6, этаж 3, комната 18 Телефон: +79104909311
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Трансформаторы относятся к классу измерительных преобразователей. Принцип действия трансформаторов основан на преобразовании силы переменного тока посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности.
Трансформаторы являются шинными, имеют литой корпус, изготовленный на основе эпоксидного компаунда. Маркировка выводов первичной и вторичных обмоток трансформаторов рельефная, выполняется компаундом при заливке корпуса трансформаторов.
Табличка с паспортными данными расположена на боковой части корпуса трансформаторов.
Трансформаторы ST-087; ST-180; ST-200; STNN-110; ST-055 различаются размерами наружного и внутреннего диаметра, а также шириной.
Общий вид трансформаторов ST-087; ST-180; ST-200; STNN-110; ST-055 с местами пломбировки от несанкционированного доступа и нанесения знака поверки представлен на рисунке 1.
Место пломбирования
Место
поверки
нанесения знака

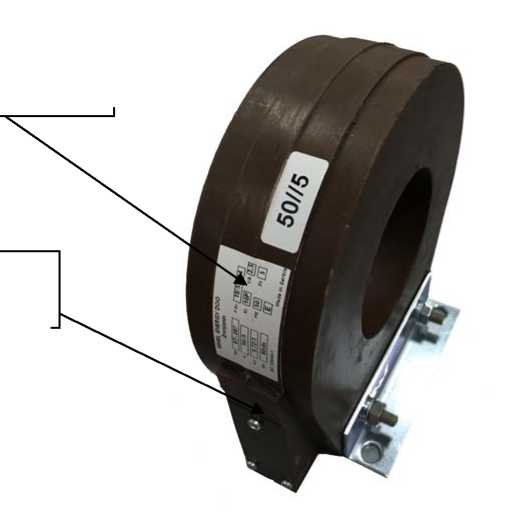

Рисунок 1 - Общий вид трансформаторов тока ST-087; ST-180; ST-200;
