Номер по Госреестру СИ: 71530-18
71530-18 Трансформаторы напряжения
(REL 10, REL SP 10, REL SPH1(2) 10, REL 20, REL SP 20, REL SPH 1(2) 20, RZL 10, RZL 20, REL 30, REL SP 30, REL SPH 1(2) 30)
Назначение средства измерений:
Трансформаторы напряжения REL 10; REL SP 10; REL SPH1(2) 10; REL 20; REL SP 20; REL SPH1(2) 20; RZL 10; RZL 20; REL 30; REL SP 30; REL SPH1(2) 30 (далее -трансформаторы) предназначены для измерения высоких переменных напряжений промышленной частоты и применяются в сетях переменного напряжения 10 и 20 кВ номинальной частотой 50 или 60 Гц для учета электрической энергии и в цепях защиты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 2
Внешний вид.
Трансформаторы напряжения
Рисунок № 3
Внешний вид.
Трансформаторы напряжения
Рисунок № 4
Общие сведения
Дата публикации - 26.08.2018
Срок свидетельства - 15.06.2024
Номер записи - 167606
ID в реестре СИ - 396490
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "MINEL ENERGY d.o.o."
Страна - СЕРБИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1211 от 2018.06.15 Об утверждении типов средств измерений
Наличие аналогов СИ: Трансформаторы напряжения (REL 10, REL SP 10, REL SPH1(2) 10, REL 20, REL SP 20, REL SPH 1(2) 20, RZL 10, RZL 20, REL 30, REL SP 30, REL SPH 1(2) 30)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "MINEL ENERGY d.o.o."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
71525-18 15.06.2024 |
Трансформаторы тока, STSM-12, STSM-24, STSM-38, STPP-15, STPP-38 Фирма "MINEL ENERGY d.o.o." (СЕРБИЯ ) |
ОТ МП |
8 лет |
|
71526-18 15.06.2024 |
Трансформаторы тока, AS 12/150, AS 24/180, AN 36/250 Фирма "MINEL ENERGY d.o.o." (СЕРБИЯ ) |
ОТ МП |
8 лет |
|
71527-18 15.06.2024 |
Трансформаторы напряжения, NTSM-12, NTSM-24, NTSM-38, NTSM-38 II, NTSM-38 III, NTDSM-12, NTDSM-24, NTDSM-38 Фирма "MINEL ENERGY d.o.o." (СЕРБИЯ ) |
ОТ МП |
8 лет |
|
71528-18 15.06.2024 |
Трансформаторы тока, ST-087, ST-180, ST-200, STNN-110, ST-055 Фирма "MINEL ENERGY d.o.o." (СЕРБИЯ ) |
ОТ МП |
8 лет |
|
71529-18 15.06.2024 |
Трансформаторы напряжения, UNE 10, UNE 20, UNE 30, UNE SP 10, UNE SP 20, UNE SP 30, UNE SPH 1(2) 10, UNE SPH 1(2) 20, UNE SPH 1(2) 30, UZN 10, UZN 20, UZN 30 Фирма "MINEL ENERGY d.o.o." (СЕРБИЯ ) |
ОТ МП |
8 лет |
|
71530-18 15.06.2024 |
Трансформаторы напряжения, REL 10, REL SP 10, REL SPH1(2) 10, REL 20, REL SP 20, REL SPH 1(2) 20, RZL 10, RZL 20, REL 30, REL SP 30, REL SPH 1(2) 30 Фирма "MINEL ENERGY d.o.o." (СЕРБИЯ ) |
ОТ МП |
8 лет |
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Кто поверяет Трансформаторы напряжения (REL 10, REL SP 10, REL SPH1(2) 10, REL 20, REL SP 20, REL SPH 1(2) 20, RZL 10, RZL 20, REL 30, REL SP 30, REL SPH 1(2) 30)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы напряжения (REL 10, REL SP 10, REL SPH1(2) 10, REL 20, REL SP 20, REL SPH 1(2) 20, RZL 10, RZL 20, REL 30, REL SP 30, REL SPH 1(2) 30)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится методом лазерной печати на табличку технических данных трансформаторов и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения REL 10; REL SP 10; REL SPH1(2) 10; REL 20; REL SP 20; REL SPH1(2) 20; RZL 10; RZL 20; REL 30; REL SP 30; REL SPH1(2) 30
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Техническая документация изготовителя
Поверка
Поверкаосуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Основные средства поверки:
-
- трансформатор напряжения измерительный лабораторный НЛЛ-15, НЛЛ-35 (регистрационный номер в Федеральном информационном фонде 46942-11);
-
- прибор электроизмерительный многофункциональный Энергомонитор-3.1 КМ (регистрационный номер в Федеральном информационном фонде 52854-13);
-
- магазин нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт на трансформаторы и (или) на корпус трансформаторов.
Изготовитель
«MINEL ENERGY d.o.o.», Сербия
Адрес: Pancevacki put 36, 23000 Zrenjanin, Serbia
Телефон: +381 23 544 902
E-mail: office@minelfepo.com
Web-сайт: www.minelfepo.com
Заявитель
ООО «МИНЕЛ ЭНЕРДЖИ»ИНН 7726403517
Адрес: 117105 г. Москва, Варшавское ш, д.1, стр.6, этаж 3, комната 18 Телефон: +79104909311
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте переменного тока и без существенных потерь электрической мощности. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин. Трансформаторы по принципу действия являются индуктивными.
Трансформаторы REL SP 10; REL SP 20; REL SP 30; REL SPH1(2) 10; REL SPH1(2) 20; REL SPH1(2) 30; REL 10; REL 20; REL 30 - однополюсно изолированные, заземляемые.
Трансформаторы RZL 10; RZL 20 - двухполюсно изолированные, незаземляемые.
Трансформаторы REL SP 10; REL SP 20; REL SP 30; REL SPH1(2) 10; REL SPH1(2) 20; REL SPH1(2) 30 имеют встроенный предохранитель. У исполнений трансформаторов REL SP 10; REL SP 20; REL SP 30 предохранитель расположен вертикально на верхней части трансформатора; у исполнений REL SPH1 10; REL SPH1 20; REL SPH1 30 предохранитель расположен горизонтально и направлен в сторону контактной коробки трансформатора; у исполнений REL SPH2 10; REL SPH2 20; REL SPH2 30 предохранитель расположен горизонтально и развернут в противоположную сторону.
Магнитопровод трансформаторов стержневого типа, обмотки расположены концентрически. Основная вторичная обмотка (одна или две) предназначена для измерения и учета; дополнительная вторичная обмотка - для защиты, питания цепей автоматики, управления, сигнализации или для контроля изоляции сети.
Обмотки и магнитопровод залиты изоляционным эпоксидным компаундом, создающим монолитный блок, который обеспечивает основную изоляцию и защиту обмоток от проникновения влаги, а также формирует корпус трансформатора.
Выводы вторичных обмоток расположены в контактной коробке, закрываемой изоляционной пломбируемой крышкой в передней торцевой части внизу трансформаторов, а клемма заземления с винтом М8 - с задней торцевой части. Высоковольтный вывод «А» первичной обмотки трансформаторов REL SP 10; REL SP 20; REL SP 30; REL SPH1(2) 10; REL SPH1(2) 20; REL SPH1(2) 30; REL 10; REL 20; REL 30 расположен в центре верхней части трансформаторов. Заземляемый вывод «Х» первичной обмотки расположен в контактной коробке вместе со вторичными обмотками.
Высоковольтные выводы «А» и «Х» первичной обмотки трансформаторов RZL 10; RZL 20 расположены в центре верхней части трансформаторов.
Для закрепления трансформатора в ячейке комплектного распределительного устройства в металлическом основании имеются отверстия у трансформаторов REL SP 10, REL SPH1(2) 10, REL 10, RZL 10 0 11 мм; у трансформаторов REL 20, REL SP 20, REL SPH 1(2) 20, RZL 20, REL 30, REL SP 30, REL SPH 1(2) 30 - 014 мм.
Рабочее положение трансформаторов в пространстве - любое. Табличка с паспортными данными расположена на нижней части корпуса трансформаторов.

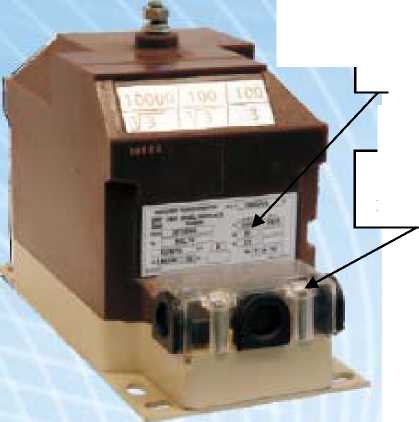

Общий вид трансформаторов напряжения с местами пломбировки от несанкционированного доступа и нанесения знака поверки представлены на рисунках 1, 2.
Место нанесения знака поверки
Место
пломбирования
REL SP 10; REL SP 20; REL SP 30
REL SPH 1(2) 10; REL SPH 1(2) 20; REL SPH 1(2) 30;
Рисунок 1 - Общий вид трансформаторов напряжения REL SP 10; REL SP 20; REL SP 30; REL SPH1(2) 10; REL SPH1(2) 20; REL SPH1(2) 30 с местами пломбировки от несанкционированного доступа и нанесения знака поверки
Место нанесения знака поверки
Место
пломбирования
REL 10; REL 20, REL 30
RZL 10; RZL 20

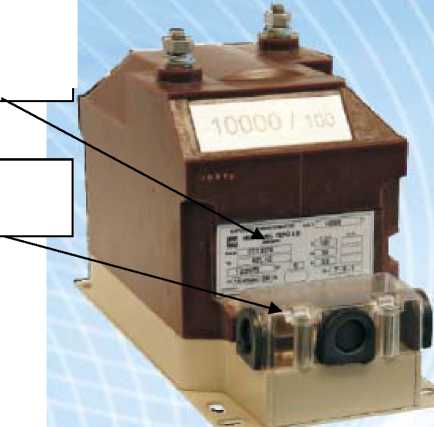

Рисунок 2 - Общий вид трансформаторов напряжения REL 10; REL 20; REL 30; RZL 10;
RZL 20 с местами пломбировки от несанкционированного доступа и нанесения знака поверки
Программное обеспечение отсутствует.
Комплектность трансформаторов представлена в таблице 4.
Таблица 4 - Комплектность трансформаторов
|
Наименование |
Количество |
|
Трансформатор напряжения REL 10; REL SP 10; REL SPH1(2) 10; REL 20; REL SP 20; REL SPH 1(2) 20; RZL 10; RZL 20; REL 30; REL SP 30; REL SPH 1(2) 30; RZL; RZL 20 |
1 шт. |
|
Набор крепежных элементов |
1 шт. |
|
Паспорт |
1 экз. |
Таблица 1 - трансформаторов напряжения
|
REL SP 10; REL SPH 1(2) 10; REL S] |
P 20; REL SPH 1(2) 20; REL SP 30; REL SP41(2) 30 | ||
|
Наименование характеристики |
Значение | ||
|
REL SP 10; REL SPH 1(2) 10 |
REL SP 20; REL SPH 1(2) 20 |
REL SP 30; REL SP41(2) 30 | |
|
Наибольшее рабочее напряжение первичных обмоток, кВ |
12 |
24 |
42 |
|
Номинальные напряжения первичной обмотки, кВ |
3/Д 5/\3; 6/Д 10/V3 |
10/V3; 15/V3; 20/\3 |
20/Д 25/Д 30/03; 35/33 |
|
Номинальные напряжения основных вторичных обмоток, В |
100/\3; 110/V3 | ||
|
Классы точности основных вторичных обмоток |
0,2; 0,5; 1 | ||
|
Количество основных вторичных обмоток |
1 или 2 | ||
|
Номинальное напряжение дополнительных вторичных обмоток, В |
100/3 | ||
|
Количество дополнительных вторичных обмоток |
1 | ||
|
Классы точности дополнительных вторичных обмоток |
3Р; 6Р | ||
|
Номинальная мощность основных вторичных обмоток, В^А, при их суммарной нагрузке при коэффициенте мощности 0,8 (нагрузка типа II по ГОСТ 1983-2015) |
от 10 до 100 | ||
|
Номинальная частота напряжения сети, Гц |
50 или 60 | ||
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур окружающего воздуха) |
УЗ (от -45 до +55 °С) | ||
|
Масса, кг, не более |
23 |
32,5 |
23 |
|
Средний срок службы, лет |
40 | ||
|
Средняя наработка на отказ, ч |
350000 | ||
Таблица 2 - трансформаторов напряжения
REL 10, REL 20, REL 30, RZL 10, RZL 20
|
Наименование характеристики |
Значение | ||||
|
REL 10 |
REL 20 |
REL 30 |
RZL 10 |
RZL 20 | |
|
Наибольшее рабочее напряжение первичных обмоток, кВ |
12 |
24 |
42 |
12 |
24 |
|
Номинальные напряжения первичной обмотки, кВ |
3/Д 5/Д 6/Д 10/V3 |
10/Д 15/^3; 20/\3 |
20/Д 25/Д 30/Д 35/V3; |
3; 5; 6; 10 |
10; 15; 20 |
|
Номинальные напряжения основных вторичных обмоток, В |
100/\3; 110/^3 |
100; 110 | |||
|
Классы точности основных вторичных обмоток |
0,2; 0,5; 1 |
0,2; 0,5; 1 | |||
|
Количество основных вторичных обмоток |
1 или 2 |
1 или 2 | |||
|
Номинальное напряжение дополнительных вторичных обмоток, В |
100/3 |
100; 110 | |||
|
Количество дополнительных вторичных обмоток |
1 | ||||
|
Классы точности дополнительных вторичных обмоток |
3Р; 6Р | ||||
|
Номинальная мощность основных вторичных обмоток, В^А при их суммарной нагрузке при коэффициенте мощности 0,8 (нагрузка типа II по ГОСТ 1983-2015) |
от 10 до 100 |
от 10 до 100 | |||
|
Номинальная частота напряжения сети, Гц |
50 или 60 | ||||
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур окружающего воздуха) |
УЗ (от -45 до +55 °С) | ||||
|
Масса, кг, не более |
18,5 |
25 |
30 |
18,5 |
25 |
|
Средний срок службы, лет |
40 | ||||
|
Средняя наработка на отказ, ч |
350000 | ||||
Таблица 3 - Габаритные размеры исполнений трансформаторов
|
Наименование исполнения |
Длина, мм |
Ширина, мм |
Высота, мм |
|
REL 10 |
325 |
148 |
200 |
|
REL 20 |
351 |
178 |
230 |
|
REL 30 |
330 |
224 |
382 |
|
REL SP 10 |
325 |
148 |
385 |
|
REL SP 20 |
351 |
178 |
507 |
|
REL SP 30 |
330 |
224 |
700 |
|
REL SPH 1 10 |
468 |
148 |
291 |
|
REL SPH 1 20 |
595 |
178 |
340 |
|
REL SPm 30 |
605 |
224 |
392 |
Окончание таблицы 3
|
Наименование исполнения |
Длина, мм |
Ширина, мм |
Высота, мм |
|
REL SPH 2 10 |
495,5 |
148 |
290,5 |
|
REL SPH 2 20 |
600 |
178 |
318 |
|
REL SPI 1'2 30 |
700 |
224 |
392 |
|
RZL 10 |
325 |
148 |
200 |
|
RZL 20 |
351 |
178 |
230 |
