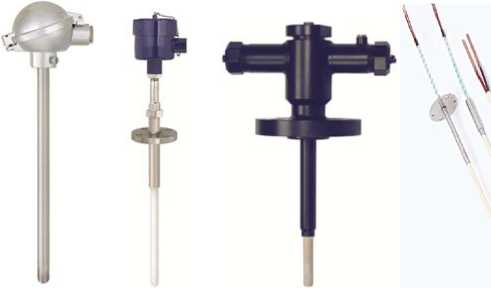

Преобразователь термоэлектрический серии ТС ¹⁾

1 шт.

Методика поверки ИЦРМ-МП-035-18

1 экз.

Паспорт ²⁾

1 экз.

Руководство по эксплуатации ³⁾

1 экз.

Примечания:

• ¹⁾ - В зависимости от заказа;

• ²⁾ - На каждый термопреобразователь;

• ³⁾ - На партию.

Наименование характеристики

Значение характе]

ристики для моди

шкации

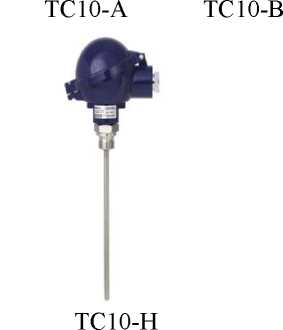

TC10-A, TC10-B, TC10-C, TC10-F, TC10-H,

TC10-K, TC10-L, ТС10-0, ТС10-2, ТС10-3,

ТС10-4, TCGE1, TC15, ТС15-2, TCGE5, TC40,

TC46, ТС47, TC50, TC52-M, TC53, TC54-S,

ТС55, TC59-V, TC59-W, TC59-X, TC59-R

TC10-D

ТС10-9, TC'12-Л,

ТС12-М,

ТС12-В, TCGE2, TC80, ТС84

ТС81

Тип термопары по ГОСТ Р 8.585-2001,

IEC 60584-1:2013, ASTM E230

J, E, T, K, N

J, E, T, K, N, R,

S, B

J, K, N

Диапазон измерений температуры по

ГОСТ Р 8.585-2001,

IEC 60584-1:2013, °С:

• - J

• - Е

• - Т

• - K, N

• - R, S

• - B

от -40 до +750 от -200 до +900 от -200 до +350 от -200 до +1200 ¹⁾

от -40 до +600 от -40 до +600 от -40 до +350 от -40 до +600

от -40 до +750

от -200 до +900

от -200 до +350

от -200 до +1200¹⁾

от 0 до +1600

от +600 до +1600

от -40 до +750

от -200 до +1200¹⁾

Диапазон измерений температуры по ASTM E230, °С:

• -  J

• - Е

• - Т

• - K, N

• -  R, S

• - B

от 0 до +760 от -200 до +870 от -200 до +370 от -200 до +1260

от 0 до +600 от -200 до +600 от -200 до +370 от -200 до +600

от 0 до +760 от -200 до +870 от -200 до +370 от -200 до +1260

от 0 до +1480 от +870 до +1600

от 0 до +760 от -200 до +1260

Пределы допускаемого отклонения от НСХ термопреобразователей, ^оС

Указаны в таблице 4

Наименование характеристики

Значение характеристики для модификации

TC82

ТС83, TC85

ТС90-А, ТС90-В, ТС90-С

ТС94, ТС95-А-В, ТС95-В-В,

TC96-O-P, TC96-O-F, TC96-R-C, TC96-R-R, TC96-R-N, ТС97, ТС97-М

Тип термопары по ГОСТ Р 8.585-2001,

IEC 60584-1:2013, ASTM E230

J, Е, K, N, R, S, B, C

K, N, R, S, B

J, E, K

J, E, T, K, N

Диапазон измерений температуры по ГОСТ Р 8.585-2001,

IEC 60584-1:2013, °С:

• -  J

• - Е

• - Т

• - K, N

• -  R, S

• - B

- С

от -40 до +750

от -200 до +900

от -200 до +1200¹⁾ от 0 до +1600 от +600 до +1600 от +426 до +1600 (от 7228 до 28243) мВ

от -200 до +1200¹⁾ от 0 до +1600 от +600 до +1600

от -40 до +750 от -200 до +900

от -200 до +1200¹⁾

от -40 до +750

от -200 до +900

от -200 до +350

от -200 до +1200¹⁾

Диапазон измерений температуры по ASTM E230, °С:

• -  J

• - Е

• - Т

• - K, N

• -  R, S

• - B

- С

от 0 до +760

от -200 до +870

от -200 до +1260

от 0 до +1480 от +870 до +1600 от 0 до +1600 (от 0 до 28243) мВ

от -200 до +1260 от 0 до +1480 от +870 до +1600

от 0 до +760 от -200 до +870

от -200 до +1260

от 0 до +760 от -200 до +870 от -200 до +370 от -200 до +1260

Пределы допускаемого отклонения от НСХ термопреобразователей, ^оС

Указаны в таблице 4

Примечание:

¹⁾ от -200 до +1300 °С для исполнений по ГОСТ Р 8.585-2001.

Наименование характеристики

Значение характеристики для модификации ¹⁾

TC10-B, TC10-C, TCGE1, TC10-F, TC10-H, TC10-L, ТС10-0, ТС10-2, ТС10-3, ТС10-4, TC15, ТС15-2, TCGE5, TC54-S, ТС55, TC59-

V, TC59-W, TC59-X, TC59-R, ТС94, ТС95-А-В, ТС95-В-В, TC96-O-P, TC96-O-F, TC96-

R-C, TC96-R-R, TC96-R-N, ТС97-М

TC10-D

Тип термопары по ГОСТ Р 8.585-2001, IEC 60584-1:2013, ASTM E230

J, E, T, K, N

Диапазон измерений температуры по ГОСТ Р 8.585-2001, IEC 60584-1:2013, °С ²⁾:

• -  J

• - Е

• - Т

• ^{-  K, N} ₂₎

от -40 до +750

от -200 до +900

от -200 до +350 ₁₎

от -200 до +1200 ¹⁾

от -40 до +600 от -40 до +600 от -40 до +350 от -40 до +600

Диапазон измерений температуры по ASTM E230, °С ²⁾:

• -  J

• - Е

• - Т

• - K, N                                                 _о

от 0 до +760 от -200 до +870 от -200 до +370 от -200 до +1260

от 0 до +600 от -200 до +600 от -200 до +370 от -200 до +600

Пределы допускаемого отклонения от НСХ термопреобразователей, ^оС

Указаны в таблице 4

Пределы допускаемой основной абсолютной погрешности вторичного преобразователя, °С

Т12.10

Указаны в таблице 5

Т16.Н

У казаны в таблице 6

T32.1S

У казаны в таблице 7

T53.10

Указаны в таблице 8

T91.10, Т91.20

Указаны в таблице 9

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры эксплуатации от нормальных условий

(от +20 до +26 °С) на 10 °С, °С

Т12.10

Указаны в таблице 5

Т16.Н

У казаны в таблице 6

T32.1S

У казаны в таблице 7

T53.10

Указаны в таблице 8

T91.10, Т91.20

Указаны в таблице 9

Наименование характеристики

Значение характеристики для модификации ¹⁾

ТС10-9, TC12-B, TCGE2, TC80, ТС84

ТС81

Тип термопары по ГОСТ Р 8.585-2001, IEC 60584-1:2013, ASTM E230

J, E, T, K, N, R, S, B

J, K, N

Диапазон измерений температуры по ГОСТ Р 8.585-2001, IEC 60584-1:2013, °С ²⁾:

- J

от -40 до +750

от -40 до +750

- Е

от -200 до +900

-

- Т

от -200 до +350

-

- K, N

от -200 до +1200³⁾

от -200 до +1200³⁾

- R, S

от 0 до +1600

-

- B

от +600 до +1600

-

Диапазон измерений температуры по ASTM E230, °С ²⁾:

- J

от 0 до +760

от 0 до +760

- Е

от -200 до +870

-

- Т

от -200 до +370

-

- K, N

от -200 до +1260

от -200 до +1260

- R, S

от 0 до +1480

-

- B

от +870 до +1600

-

Пределы допускаемого отклонения от НСХ термопреобразователей, ^оС

Указаны в таблице ^z

Пределы допускаемой основной абсолютной

Т12.10

Указаны в таблице 5

погрешности вторичного преобразователя, °С

I16.H

Указаны в таблице 6

T32.1S

Указаны в таблице 7

T53.10

Указаны в таблице 8

T91.10, I91.20

Указаны в таблице 9

Пределы допускаемой дополнительной

I12.10

Указаны в таблице 5

абсолютной погрешности, вызванной изменением

I16.H

Указаны в таблице 6

температуры эксплуатации от нормальных условий

T32.1S

Указаны в таблице 7

(от +20 до +26 °С) на 10 °С, °С

T53.10

Указаны в таблице 8

T91.10, I91.20

Указаны в таблице 9

Наименование характеристики

Значение характеристики для модификации ¹⁾

TC82

ТС83

ТС90-А, TC90-B, ТС90-С

Тип термопары по ГОСТ Р 8.585-2001, IEC 60584-1:2013, ASTM E230

J, Е, K, N, R, S, B, C

K, N, R, S, B

J, E, K

Диапазон измерений температуры по ГОСТ Р 8.585-2001, IEC 60584-1:2013, °С ²⁾:

• -  J

• - Е

• - Т

• - K, N

• -  R, S

• - B

- С

от -40 до +750

от -200 до +900

от -200 до +1200³⁾ от 0 до +1600 от +600 до +1600 от +426 до +1600 (от 7228 до 28243) мВ

от -200 до +1200³⁾ от 0 до +1600 от +600 до +1600

от -40 до +750 от -200 до +900

от -200 до +1200³⁾

Диапазон измерений температуры по ASTM E230, °С ²⁾:

• -  J

• - Е

• - Т

• - K, N

• -  R, S

• - B

- С

от 0 до +760

от -200 до +870

от -200 до +1260

от 0 до +1480

от +870 до +1600 от 0 до +1600

(от 0 до 28243) мВ

от -200 до +1260 от 0 до +1480 от +870 до +1600

от 0 до +760 от -200 до +870

от -200 до +1260

Пределы допускаемого отклонения от НСХ термопреобразователей, ^оС

Указаны в таблице 4

Пределы допускаемой основной абсолютной погрешности вторичного преобразователя, °С

Т12.10

Указаны в таблице 5

I16.H

Указаны в таблице 6

T32.1S

Указаны в таблице 7

T53.10

Указаны в таблице 8

T91.10, I91.20

Указаны в таблице 9

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры эксплуатации от нормальных условий (от +20 до +26 °С) на 10 °С, °С

I12.10

Указаны в таблице 5

I16.H

Указаны в таблице 6

T32.1S

Указаны в таблице 7

T53.10

Указаны в таблице 8

T91.10, I91.20

Указаны в таблице 9

Тип НСХ

Пределы допускаемого отклонения от НСХ термопреобразователей, ^oC ¹⁾

Исполнение по '

ГОСТ Р 8.585-2001, IEC 60584-1:2013

Исполнение по ASTM E230

Класс 1

Класс 2

Класс 3

Класс допуска «специальный»

Класс допуска «стандартный»

J

Для интервала -40<t<+375 °C: ±1,5;

Для интервала +375<t<+750 °C:

±0,0041

Для интервала 0<t<+333 °C: ±2,5;

Для интервала +333<t<+900 °C:

±0,00751

-

Для интервала 0<t<+760 °C: ±1,1 или ±0,0041 ²⁾

Для интервала 0<t<+760 °C: ±2,2 или ±0,00751 ²⁾

Е

Для интервала -40<t<+375 °C: ±1,5;

Для интервала +375<t<+800 °C:

±0,0041

Для интервала

-40<t<+333 °C:

±2,5;

Для интервала +333<t<+900 °C:

±0,00751

Для интервала

-200<t<-167 °C: ±0,015<

Для интервала -167<t<+40 °C: ±2,5

Для интервала 0<t<+870 °C: ±1 или ±0,0041 ²⁾

Для интервала 0<t<+870 °C: ±1,7 или ±0,0051 ²⁾;

Для интервала -200<t<0 °C: ±1,7 или ±0,011 ²⁾

Т

Для интервала -40<t<+125 °C: ±0,5;

Для интервала +125<t<+350 °C:

±0,0041

Для интервала -40<t<+135 °C: ±1;

Для интервала +135<t< +350 °C: ±0,00751

Для интервала

-200<t<-66 °C:

±0,015< Для интервала -66<t<+40 °C: ±1

Для интервала 0<t<+370 °C: ±0,5 или ±0,0041 ²⁾

Для интервала 0<t<+370 °C: ±1 или ±0,00751 ²⁾;

для интервала -200<t<0 °C: ±1 или ±0,0151²⁾

Тип НСХ

Пределы допускаемого отклонения от НСХ термопреобразователей, ^oC ¹⁾

Исполнение по ГОСТ Р 8.585-2001, IEC 60584-1:2013

Исполнение по ASTM E230

Класс 1

Класс 2

Класс 3

Класс допуска «специальный»

Класс допуска «стандартный»

K

Для интервала -40<t<+375 °C: ±1,5;

Для интервала +375<t<+1200 ²⁾ °C:

±0,004^ t

Для интервала -40<t<+333 °C: ±2,5;

Для интервала +333<t<+1200 ²⁾ °C:

±0,0075^ t

Для интервала -200<t<-167 °C: ±0,015- |t|;

Для интервала -167<t<+40 °C: ±2,5

Для интервала 0<t<+1260 °C:

±1,1 или ±0,0041 ³⁾

Для интервала 0<t<+1260 °C: ±2,2 или ±0,00751 ³⁾; для интервала -200<t<0 °C: ±2,2 или ±0,021 ³⁾

N

Для интервала -40<t<+375 °C: ±1,5;

Для интервала +375<t<+1200 ²⁾ °C:

±0,004^ t

Для интервала -40<t<+333 °C: ±2,5;

Для интервала +333<t<+1200 ²⁾ °C:

±0,0075^ t

Для интервала -200<t<-167 °C: ±0,015-|t|;

Для интервала -167<t<+40 °C: ±2,5

Для интервала

0<t<+1260 °C:

±^1,1 или ±0,0041 ³⁾

Для интервала

0<t <+1260 °C: ±2,2 или ±0,00751 ³⁾

R

Для интервала

0<t<+1100 °C: ±1;

для интервала +1100<t<+1600 °C: ±(1+0,003- (t-1100))

Для интервала

0 <t<+600 °C: ±1,5;

для интервала +600<t<+1600 °C: ±0,0025^ t

-

Для интервала

0<t<+1480 °C: ±0,6 или ±0,0011 ³⁾

Для интервала

0<t<+1480 °C: ±1,5 или ±0,00251 ³⁾

S

Для интервала

0<t<+1100 °C: ±1;

для интервала +1100<t<+1600 °C: ±(1+0,003- (t-1100))

Для интервала

+0<t<+600 °C: ±1,5;

для интервала +600<t<+1600 °C: ±0,0025^ t

-

Для интервала

0<t<+1480 °C: ±0,6 или ±0,0011 ³⁾

Для интервала

0<t<+1480 °C: ±1,5 или ±0,00251 ³⁾

B

-

Для интервала +600<t<+1600 °C:

±0,0025^ t

Для интервала +600<t<+800 °C: ±4;

для интервала +800<t<+1600 °C: ±0,0051

Для интервала 870<t<+1600 °C:

±0,00251

Для интервала +870<t<+1600 °C: ±0,0051

С

-

Для интервала +426<t<+1600 °C:

±0,01-t

-

-

Для интервала 0<t<+1600 °C: ±0,011

Примечания:

¹⁾ В формулах t - измеряемое значение температуры;

²₃⁾₎ до +1300 °С для исполнений по ГОСТ Р 8.585-2001;

³⁾ В зависимости от того, что больше.

Наименование характеристики

Значение характеристики ¹⁾

Пределы допускаемой основной абсолютной о

погрешности, С, в зависимости от типа

термопары

J, Е, Т, K, N,

R, S

±(1,5 + 0,0005 • |tmax - tmin|) или ±(0,001 • |tmax - tmin| + 1)

B

±(2,7 + 0,0005 • |tmax - tmin|)

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры эксплуатации от нормальных условий (от +20 до +26 °С) на 10 °С, в зависимости от типа термопары, °С

J, Е, Т, K, N

±(0,0015 • |tmax - tmin|+0,3) или ±(0,7 + 0,001 • |tmax - tmin|)

R, S, B

±(2,2 + 0,001 • |tmax - tmin|)

Минимальный интервал измерений t_max - t_min в зависимости от типа термопары, С

J, Е, Т, K

50

N

100

R, S, B

200

Примечание:

¹⁾ В формулах t_max, t_min - верхний и нижний пределы настроенного интервала измерений температуры соответственно.

Наименование характеристики

Значение характеристики ^{1) 2)}

Пределы допускаемой основной абсолютной погрешности, ^оС, в зависимости от типа термопары

J, Е

±(1,95 +0,003Jt|+0,00045^ (t_max - t_min)) при измерении температуры до 0 °C включительно; ±(1,95 +0,000451+0,00045- (t_max - t_min)) при измерении температуры свыше 0 °C

Т

±(2,1 +0,003-|t|+0,00045- (t_max - t_min)) при измерении температуры до 0 °C включительно; ±(2,1 +0,000151+0,00045^ (t_max - tm^) при измерении температуры свыше 0 °C

K

±(2,1 +0,003-|t|+0,00045- (t_max - t_min)) при измерении температуры до 0 °C включительно; ±(2,1 +0,00061+0,00045^ (t_max - t_min)) при измерении температуры свыше 0 °C

N

±(2,25 +0,003-|t|+0,00045- (t_max - t_min)) при измерении температуры до 0 °C включительно; ±(2,25 +0,000451+0,00045- (t_max - t_min)) при измерении температуры свыше 0 °C

R, S

±(3,7+0,00181+0,00045- (t_max - t_min)) при измерении температуры до +400 °C включительно; ±(3,7 +0,000151+0,00045^ (t_max - t_min)) при измерении температуры свыше +400 °C

B

±(4 +0,003Jt-1000|+0,00045^ (t_max - t_min)) при измерении температуры до +1000 °C включительно; ±(4 +0,00045^ (t_max - t_min)) при измерении температуры свыше +1000 °C

С

±(3,7 +0,00045^ (t_max - t_min)) при измерении температуры до +1000 °C включительно; ±(3,7+0,00175^(t-1000)+0,00045^ (tmax - t_min)) при измерении температуры свыше +1000 °C

Наименование характеристики

Значение характеристики ^{1) 2)}

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры эксплуатации от нормальных условий (от +20 до +26 °С) на 10 °С, в зависимости от типа термопары, °С

J, Е, Т, K, N, R, S, B, С

±(1,8 + 0,0006^ (tmax - tmin))

Минимальный интервал измерений t_max - t_min в зависимости от типа термопары, С

J, Е, Т, K, N

50

R, S, С

150

B

200

Примечания:

• ¹⁾ В формулах tmax, tmin - верхний и нижний пределы настроенного интервала измерений температуры соответственно;

• ²⁾ В формулах t - измеряемое значение температуры.

Наименование характеристики

Значение характеристики ^{1) 2)}

Пределы допускаемой основной абсолютной погрешности, ^оС, в зависимости от типа термопары

J, Е

±(1,1 +0,002-|t|+0,0003- (tmax - t_min)) при измерении температуры в диапазоне от -150 °C до 0 °C включительно;

±(1,1 +0,00034+0,0003- (t_max - t_min)) при измерении температуры свыше 0 °C

Т

±(1,2 +0,002Jt|+0,0003^ (t_max - t_min)) при измерении температуры в диапазоне от -150 °C до 0 °C включительно;

±(1,2 +0,00011+0,0003^ (t_max - t_min)) при измерении температуры свыше 0 °C

K

±(1,2 +0,002-|t|+0,0003- (t_max - t_min)) при измерении температуры в диапазоне от -150 °C до 0 °C включительно;

±(1,2 +0,00041+0,0003^ (t_max - t_min)) при измерении температуры в диапазоне свыше 0 °C до +1300 °C

N

±(1,3+0,002-|t|+0,0003- (t_max - t_min)) при измерении температуры в диапазоне от -150 °C до 0 °C включительно;

±(1,3 + 0,00031+0,0003^ (tmax - t_m;_n)) при измерении температуры свыше 0 °C

Наименование характеристики

Значение характеристики ^{1) 2)}

R, S

±(2,25+0,0012-|t- 400|+0,0003^ (t_max - t_min)) при измерении температуры в диапазоне от +50 °C до +400 °C включительно;

±(2,25+0,000b(t- 400) +0,0003^ (t_max - t_min)) при измерении температуры в диапазоне свыше +400 °C до +1600 °C

B

±(2,5+0,002Jt-1000|+0,0003^ (t_max - t_min)) при измерении температуры в диапазоне от +450 °C до +1000 °C включительно;

±(2,5 + 0,0003^ (t_max - t_min)) при измерении температуры свыше +1000 °C

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры эксплуатации от нормальных условий (от +20 до +26 °С) на 10 °С, в зависимости от типа термопары, °С

J

±(0,17 + 0,0002 -|t| + 0,0003^ (tmax - tmin))

Е

±(0,2 + 0,00015 -|t| + 0,0003^ (tmax - tmin))

Т

±(0,17 + 0,0004 -|t| + 0,0003^ (tmax - tmin)) при измерении температуры в диапазоне от -150 °C до 0 °C включительно;

±(0,17 + 0,0001 •t + 0,0003^ (t_max - t_min)) при измерении температуры свыше 0 °С

K

±(0,2 + 0,0002 -|t| + 0,0003^ (tmax - tmin))

N

±(0,2 + 0,0005 -|t| + 0,0003^ (tmax - tmin))

при измерении температуры в диапазоне от -150 °C до 0 °C включительно; ±(0,2 + 0,0002 •t + 0,0003^ (t_max - t_min)) при измерении температуры свыше 0 °С

R

±(0,4 + 0,0001 -|t - 400| + 0,0003^ (tmax - tmin))

S

±(0,4 + 0,00015 -|t - 400| + 0,0003^ (tmax - tmin))

B

±(0,5 + 0,0002 •(t- 1000) + 0,0003^ (tmax - tmin))

при измерении температуры в диапазоне от +450 °C до +1000 °C включительно; ±(0,5 + 0,00005^(t-1000 ) + 0,0003^ (t_max - t_min)) при измерении температуры свыше +1000 °С

Минимальный интервал измерений tmax - tmin в зависимости от типа

о/~' термопары, С

J, Е,

Т, K,

N

50

R, S

150

В

200

Примечания:

• ¹⁾ В формулах tmax, tmin - верхний и нижний пределы настроенного интервала измерений температуры соответственно;

• ²⁾ В формулах t - измеряемое значение температуры.

Наименование характеристики

Значение характеристики

Пределы допускаемой основной абсолютной погрешности, ^оС, в зависимости от типа термопары

J, Е, Т, K, N

±1

R, S, B

±1,5

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры эксплуатации от нормальных условий (от +20 до +26 °С) на 10 °С, в зависимости от типа термопары, °С

J, Е, Т, K, N

±0,11

R, S, B

±0,26

Минимальный интервал измерений t_max - t_min, ^оС

J, Е, Т, K, N,

R, S, B

10

Наименование характеристики

Значение характеристики ¹⁾

Пределы допускаемой основной абсолютной погрешности, ^оС, в зависимости от типа термопары

J, Т, K

±(0,5 + 0,01 (tmax - tmin))

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры эксплуатации от нормальных условий (от +20 до +26 °С) на 10 °С, в зависимости от типа термопары, °С

J, Т, K

±0,002

Минимальный интервал измерений t_max - t_min, ^оС

J, Т, K

200

Примечание:

¹⁾ В формуле t_max, t_mi_n - верхний и нижний пределы настроенного интервала измерений температуры соответственно.

Наименование характеристики

Значение характеристики для модификации

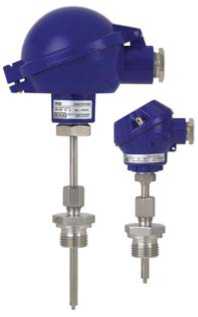

TC10-A,

TC10-K

TC10-B, TCGE1

TC10-C

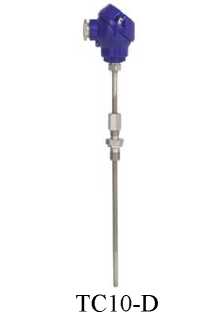

TC10-D

TC10-F

TC10-H

Выходной сигнал ¹⁾

• - постоянного тока, мА

• - напряжения постоянного тока, В

• - цифровой сигнал

-

от 4 до 20; от 20 до 4; от 0 до 20; от 20 до 0 от 0 до 10

HART; PROFIBUS PA; FOUNDATION Fieldbus

Напряжение питания, В ¹⁾

-

от 9 до 30; от 9 до 32; от 9 до 36; от 10 до 30; от 10 до 35; от 10 до 36; от 10,5 до 30; от 10,5 до 40; от 10,5 до 42; от 15 до 35

Защита от пыли и воды

IP00

I

P65, IP66, IP68

Масса, кг, не более

2,4

3,7

1,2

6,7

2,7

Длина рабочей части, мм ²⁾

от 275 до 735

от 80 до 400

от 275 до 735

Диаметр рабочей части, мм ²⁾

3; 6; 8

9; 11; 12; 14

6; 8

9; 11; 12; 14

3; 4,5; 6; 8

Средняя наработка на метрологический отказ в зависимости от диапазона температуры, ч

• - от -40 °С до +900 °С

• - остальные диапазоны

100000

40000

Средний срок службы, лет

12

Рабочие условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность при температуре окружающего воздуха +40 °C, %

от -40 до +80; от -50 до +80; от -60 до +80

до 100

Наименование характеристики

Значение характеристики для модификации

TC10-L, ТС10-0

ТС10-2, ТС10-3, ТС10-4

ТС10-9

ТС12-А

Выходной сигнал ¹⁾

- постоянного тока, мА

от 4 до 20; от 20 до 4; от 0 до 20; от 20 до 0

-

- напряжения постоянного тока, В

от 0 до 10

-

- цифровой сигнал

HART; PROFIBUS PA; FOUNDATION Fieldbus

-

Напряжение питания, В ¹⁾

от 9 до 30; от 9 до 32; от 9 до 36; от 10 до 30; от 10 до 35; от 10 до 36;

-

от 10,5 до 30; от 10,5 до 40; от 10,5 до 42; от 15 до 35

Защита от пыли и воды

IP65, IP66, IP68

IP00

Масса, кг, не более

3,7

4,3

5,2

2,4

Длина рабочей части, мм ²⁾

от 275 до 735

от 275 до 735

от 355 до 2000

от 275 до 735

Диаметр рабочей части, мм ²⁾

3; 4,5; 6; 8

от 6 до 9,5

от 10 до 26

3; 4,5; 6; 8

Средняя наработка на метрологический отказ в зависимости от диапазона температуры, ч

- от -40 °С до +900 °С

100000

- остальные диапазоны

40000

Средний срок службы, лет

12

Рабочие условия измерений:

- температура окружающего воздуха, °С

от -50 до +80;

от -40 до +80;

от -40 до +80;

от -40 до +80;

от -60 до +80

от -50 до +80;

от -50 до +80;

от -50 до +80;

от -60 до +80

от -60 до +80

от -60 до +80

- относительная влажность при температуре окружающего воздуха +40 °C, %

до 100

до 100

до 100

до 100

Наименование характеристики

Значение характеристики для модификации

ТС12-М

ТС12-В,

TCGE2

TC15, ТС15-2, TCGE5

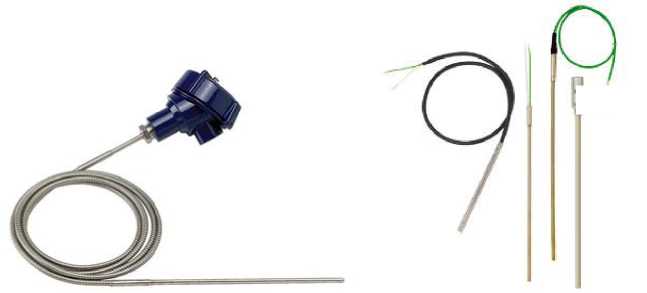

TC40

TC46

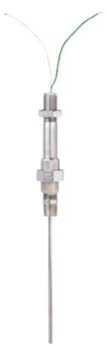

ТС47

Выходной сигнал ¹⁾

• - постоянного тока, мА

• - напряжения постоянного тока, В

• - цифровой сигнал

-

от 4 до 20; от 20 до 4; от 0 до 20; от 20 до 0

от 0 до 10

HART; PROFIBUS PA; FOUNDATION Fieldbus

-

-

-

Напряжение питания, В ¹⁾

от 9 до 30; от 9 до 32; от 9 до 36; от 10 до 30; от 10 до 35; от 10 до 36; от 10,5 до 30;

от 10,5 до 40; от 10,5 до 42; от 15 до 35

Защита от пыли и воды

IP65

IP65, IP66, IP68

IP65, IP67

Масса, кг, не более

3,7

3,1

3,9

2,4

1,9

2,4

Длина рабочей части, мм ²⁾

от 275 до 735

от 100 до 600

от 80 до 735

от 80 до 600

от 80 до 400

Диаметр рабочей части, мм ²⁾

3; 4,5; 6; 8

от 1,5 до 6,35

от 0,5 до 8

от 0,5 до 3

4; 6; 8; 10;

12

Средняя наработка на метрологический отказ в зависимости от диапазона температуры, ч

• - от -40 °С до +900 °С

• - остальные диапазоны

100000

40000

Средний срок службы, лет

12

Рабочие условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность при температуре окружающего воздуха +40 °C, %

от -40 до +80; от -50 до +80; от -60 до +80

до 100

от -50 до +400 ³⁾; от -60 до +400 ³⁾

до 100

от -50 до +482 ³⁾

до 100

Наименование характеристики

Значение характеристики для модификации

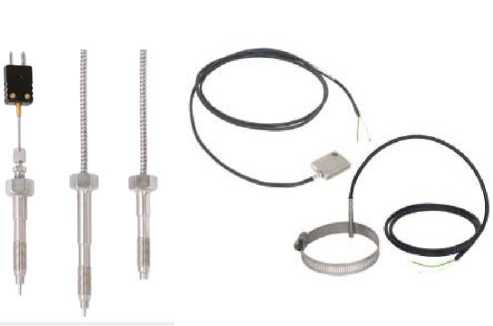

TC50

ТС53, TC52-M

TC54-S

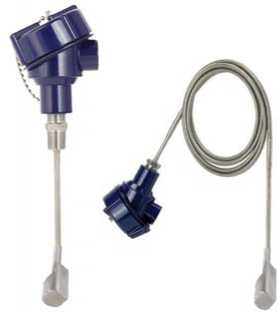

ТС55

TC59-V, TC59-W, TC59-X, TC59-R

Выходной сигнал ¹⁾

• - постоянного тока, мА

• - напряжения постоянного тока, В

• - цифровой сигнал

-

-

от 4 до 20; от 20 до 4; от 0 до 20; от 20 до 0

от 0 до 10

HART; PROFIBUS PA; FOUNDATION Fieldbus

Напряжение питания, В ¹⁾

-

-

от 9 до 30; от 9 до 32; от 9 до 36; от 10 до 30; от 10 до 35; от 10 до 36; от

10,5 до 30; от 10,5 до 40; от 10,5 до 42; от 15 до 35

Защита от пыли и воды

IP65, IP67

IP65, IP66

IP65, IP66

IP65, IP66, IP68

IP65, IP66

Масса, кг, не более

3,1

3,8

3,8

2,9

26,4

Длина рабочей части, мм ²⁾

от 30 до 2000

от 80 до 735

от 80 до 735

от 80 до 250

от 100 до 50000

Диаметр рабочей части, мм ²⁾

3; 6

от 0,5 до 8

от 0,5 до 8

6; 8

от 6 до 9,5

Средняя наработка на метрологический отказ в зависимости от диапазона температуры, ч

• - от -40 °С до +900 °С

• - остальные диапазоны

100000

40000

Средний срок службы, лет

12

Рабочие условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность при температуре окружающего воздуха

+40 °C, %

от -50 до +400 ³⁾; от -60 до +400 ³⁾

до 100

от -40 до +80; от -50 до +80; от -60 до +80

до 100

от -50 до +400 ³⁾; от -60 до +400 ³⁾; от -40 до +80; от -60 до +80

до 100

Наименование характеристики

Значение характеристики для модификации

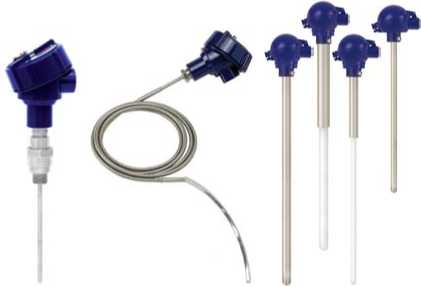

TC80

TC81

TC82

ТС83

ТС84

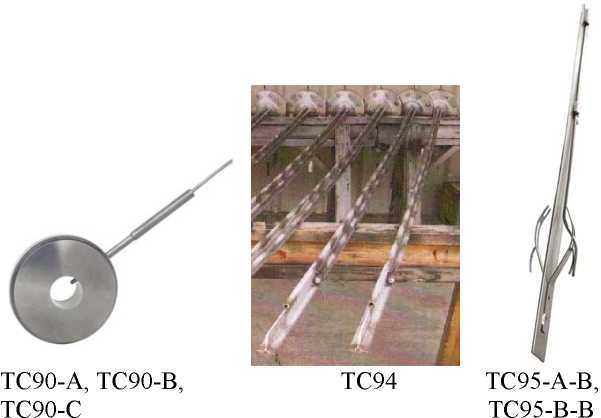

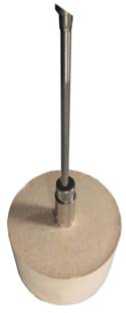

ТС90-А, ТС90-В, ТС90-С

ТС85

Выходной сигнал ¹⁾

• - постоянного тока, мА

• - напряжения постоянного тока, В

• - цифровой сигнал

от 4 до 20; от 20 до 4; от 0 до 20; от 20 до 0

от 0 до 10

HART; PROFIBUS PA; FOUNDATION Fieldbus

-

Напряжение питания, В¹⁾

от 9 до 30; от 9 до 32; от 9 до 36; от 10 до 30; от 10 до 35; от 10 до 36; от 10,5 до 30; от 10,5 до 40; от 10,5 до 42; от 15 до 35

-

Защита от пыли и воды

IP65, IP66, IP68

IP65, IP66

IP54

Масса, кг, не более

8,2

5,4

9,1

8,7

8,9

6,8

3,8

Длина рабочей части, мм ²⁾

от 355 до 2000

от 500 до 2000

от 300 до

2000

от 300 до 1000

от 395 до 1200

от 80 до 200

от 100 до

1200

Диаметр рабочей части, мм ²⁾

от 10 до 26

15; 22

от 32 до 34

от 15 до 34

от 15 до 24

от 3 до 9,5

от 3 до 4,8

Средняя наработка на метрологический отказ в зависимости от диапазона температуры, ч

• - от -40 °С до +900 °С

• - остальные диапазоны

100000

40000

Средний срок службы, лет

12

Рабочие условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность при температуре окружающего воздуха

+40 °C, %

от -40 до +80; от -50 до +80; от -60 до +80

до 100

от -40 до +80

100

Наименование характеристики

Значение характеристики для модификации

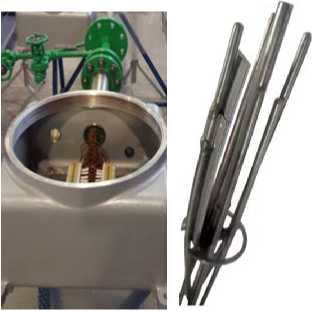

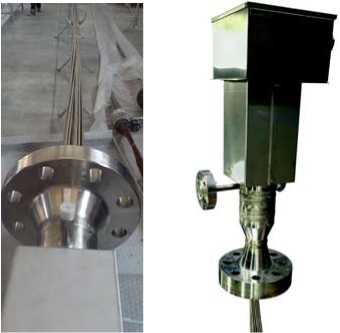

ТС94

ТС95-А-В,

ТС95-В-В

TC96-O-P, TC96-O-F, TC96-

R-C, TC96-R-R, TC96-R-N

TC97-M

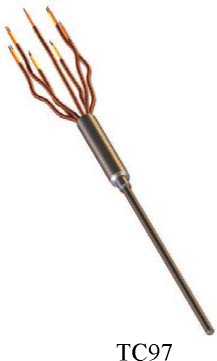

TC97

Выходной сигнал ¹⁾

• - постоянного тока, мА

• - напряжения постоянного тока, В

• - цифровой сигнал

от 4 до 20; от 20 до 4; от 0 до 20; от 20 до 0

от 0 до 10

HART; PROFIBUS PA; FOUNDATION Fieldbus

Напряжение питания, В ¹⁾

от 9 до 30; от 9 до 32; от 9 до 36; от 10 до 30; от 10 до 35; от 10 до 36; от 10,5 до 30; от 10,5 до 40; от 10,5 до 42; от 15 до 35

-

Защита от пыли и воды

IP65, IP66

Масса, кг, не более

46,5

36,5

44,9

40,6

6,3

Длина рабочей части, мм ²⁾

от 100 до 50000

от 100 до 50000

от 100 до 50000

от 500 до 50000

от 300 до 20000

Диаметр рабочей части, мм ²⁾

от 6 до 60,3

от 6 до 60,3

от 6 до 60,3

3,2; 4,7; 6,4; 7,9;

9,5; 12,7; 19,1

3,2; 4,8; 6,4

Средняя наработка на метрологический отказ в зависимости от диапазона температуры, ч

• - от -40 °С до +900 °С

• - остальные диапазоны

100000

40000

Средний срок службы, лет

12

Рабочие условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность при температуре окружающего воздуха

+40 °C, %

от -40 до +80; от -50 до +80; от -60 до +80

до 100
