Уровнемеры состоят из первичного преобразователя (антенны) и электронного преобразователя в компактном исполнении, установленных в герметичном корпусе.

Принцип измерений уровня основан на определении времени прохождения электромагнитного сигнала (принцип «Time of Flight») от первичного преобразователя (антенны) уровнемера к поверхности измеряемой среды и обратно. Уровнемер измеряет дистанцию от первичного преобразователя до поверхности продукта и рассчитывает уровень с использованием значения скорости распространения электромагнитного сигнала и данных настройки.

Уровнемер монтируется над поверхностью измеряемой среды. В зависимости от конструктивного исполнения антенны и электронного преобразователя выпускаются различные исполнения уровнемеров (рис.1), предназначенные для установки в открытом пространстве и/или в волноводах (измерительных колодцах, выносных камерах и др.). При необходимости уровнемер может поставляться в комплекте с измерительным колодцем или выносной камерой (байпас) для монтажа на резервуаре.

Уровнемеры исполнений Micropilot FMR50, FMR51, FMR52, FMR53, FMR54 (табл. 2) предназначены преимущественно для применения с жидкостями и пульпами, Micropilot FMR56, FMR57 (табл. 3) - преимущественно для применения с сыпучими продуктами и пульпами.

Настройка уровнемера осуществляется на месте монтажа и/или через интерфейс цифровой коммуникации. Измерительная информация может передаваться в виде аналогового и/или цифрового сигнала (HART, Profibus-PA, Foundation Fieldbus) в контроллер, персональный компьютер, устройство индикации и регистрации и/или может быть считана с дисплея уровнемера и/или выносного блока управления с дисплеем FHX50 (рис. 2).

В приборе реализована функция программного подавления ложных эхо-сигналов для достижения большей точности и достоверности.

В состав электронного преобразователя включен функциональный блок расширенной самодиагностики, который непрерывно в процессе работы выполняет функции контроля исправности частей уровнемера. Результаты самодиагностики в виде числовых величин и сообщений для пользователя могут быть считаны с дисплея уровнемера и/или могут передаваться в виде выходного сигнала.

Уровнемеры могут иметь программируемый дискретный выходной сигнал, настраиваемый на предельное значение уровня или другого параметра (например, напряжения питания уровнемера, температуры в корпусе электронного преобразователя) для аварийной сигнализации, обеспечивая функциональную безопасность согласно SIL2/3 по IEC 61508 (ГОСТ Р МЭК 61508-х-2007).

Уровнемеры применяются также для вычисления и индикации объема жидкостей и сыпучих материалов в резервуарах.

Уровнемеры выпускаются в обычном или взрывозащищенном исполнениях.

Для обслуживания, настройки, диагностики уровнемеров с персонального компьютера может использоваться сервисная программа FieldCare.

Внешний вид уровнемеров приведен на рисунке 1.

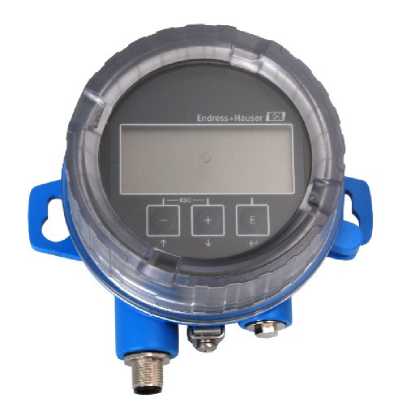

FMR50

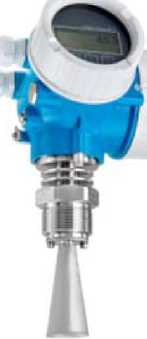

FMR51

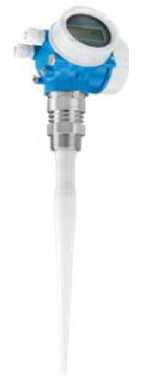

Рисунок 1 - Внешний вид уровнемеров Micropilot FMR5*

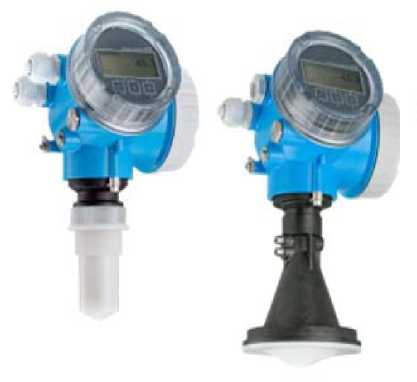

FMR53

Рисунок 2 - Внешний вид выносного блока индикации и управления FHX50

В конструкции прибора предусмотрена блокировка клавиатуры одновременным нажатием клавиш            с помощью которой блокируется доступ ко всем операциям в меню прибора.

В уровнемерах конструктивно предусмотрено наличие защиты от записи посредством переключателя блокировки. Переключатель блокировки может иметь два состояния: «Off» («Выключен») или «On» («Включен») (рис. 3).

ххххххххххххх

Рисунок 3 - Переключатель блокировки

Если аппаратная защита от записи активирована, на дисплее уровнемера отображается символ Й (рис. 4).

Рисунок 4 - Символ включения защиты от несанкционированного доступа к настройкам прибора

Для применения уровнемера в учетно-расчетных операциях переключатель блокировки может быть заклеен маркой поверителя, также конструктивно предусмотрена защита корпуса электронного преобразователя пломбами надзорного органа (рис. 5).

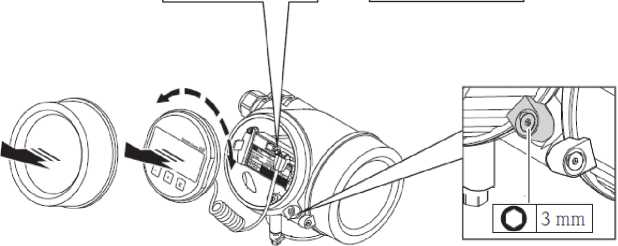

Рисунок 5 - Схема пломбирования корпуса уровнемера

Таблица 4 -
